Кср шина уравнивания потенциалов

Под выравниванием или уравниванием потенциалов понимается уменьшение разности электрических напряжений между доступными для человека открытыми частями электрооборудования. Оно применимо к таким элементам защитных систем как заземляющие N и РЕ – проводники, а также шины типа РЕN, которые с этой целью также соединяются посредством металлических перемычек. Основное назначение этой электротехнической процедуры – избавиться от опасных разностей потенциалов и предотвратить возможность поражения человека электрическим током. На практике это означает, что все проводящие части оборудования на стороне потребителя, а также используемые в качестве заземления элементы строительных конструкций электрически соединяются между собой.

Видео:Схемы пригородных сетей 6-10 кВСкачать

Виды выравнивающих систем

Шина уравнивания потенциалов с пластиковой опорой

Используемые в электрических сетях выравнивающие системы делятся на основные и дополнительные приспособления. Для понимания их различия потребуется рассмотреть каждый из этих подходов в отдельности.

Основная система

Эта разновидность выравнивающих конструкций сокращенно называется ОСУП. По своей сути она представляет собой контур, собранный из металлических пластин и объединяющий в единое целое следующие элементы:

• главную заземляющую шину (ГЗШ), предназначенную для сборки всех подлежащих заземлению элементов;
• металлическую арматуру жилого дома или другого строения;
• элементы защиты зданий от грозовых разрядов и молний;
• трубы и радиаторы отопления;
• металлические короба вентиляционных систем;
• трубы водоснабжения и канализации.

Обычно для монтажа ГЗШ выбирается отдельное посадочное место в вводно-распределительном шкафу (ВРУ). При его отсутствии для этого используется любая металлическая сборка, от которой посредством стальной или медной полосы сделано ответвление к контуру заземления.

Дополнительное выравнивание

Шина дополнительного уравнивания потенциалов ШДУП – это особая стальная конструкция, монтируемая с целью электрического присоединения следующих располагающихся во влажном помещении элементов:

• корпуса душевой кабинки и самой ванны;
• токопроводящие части вентиляционной системы, если ввод в ванную оформлен металлическим коробом;
• канализационные трубы;
• корпус агрегата для сушки полотенец;
• водопроводные трубы и радиаторы отопления, а также все другие части, нуждающиеся в заземлении.

Для шины дополнительного уравнивания потенциалов потребуется обустроить специальный шкаф или металлическую коробку, от которой медные проводники протягиваются к каждому из перечисленных объектов. Такая система рассматривается как вспомогательная, то есть дополняющая ОСУП. Этим объясняется невозможность их раздельного использования и функционирования.

Видео:Лапидус А.А. Схема распределительных устройств (РУ): 1СШ+ОСШСкачать

Назначение и устройство ШДУП

Причина поражения электрическим током

Дополнительная система уравнивания электрических потенциалов охватывает следующие обязательные элементы:

• Все без исключения приборы, расположенные в помещениях повышенной влажности — в ванных комнатах, на кухнях, в подвалах и чердаках частных строений — и подлежащие заземлению.
• Элементы металлических конструкций, непосредственно примыкающие к этим помещениям и выходящие за их планировочные границы.
• Нулевые проводники системы заземления. К ним подключаются все остальные выравнивающие отводы.

В случае отсутствия на данном ответвлении нулевых N проводников вся система подключается к РЕ шине, установленной в распределительном шкафу на вводе в здание.

Данная процедура также распространяется на нагревательные шины системы «теплый пол», наглухо замуровываемые в бетонные покрытия. Перед их монтажом потребуется закрыть комплект стальных трубок металлической сеткой, которая впоследствии подсоединяется к системе, в которой предусмотрена шина ШДУП. Для обеспечения дополнительной защиты в цепях питания нагревательных приборов рекомендуется устанавливать УЗО на ток до 30 мА (смотрите п. 7.1.88 ПУЭ).

Способы соединения элементов, подключаемых к шинам ШДУП типа У4, бывают самыми различными. Широко практикуются следующие типовые схемы:

• радиальный способ подключения к элементам уравнивания потенциалов;
• подключение шлейфом, обеспечивающим непрерывность цепи выравнивания.

В любом случае такие коммутации выполняются с использованием специального сборного узла уравнивания потенциалов — для этих целей применяется коробка ШДУП. Эта конструкция представляет собой своеобразную сборку нескольких проводников в единую проводящую систему, подключаемую к нулевой шине распределительного шкафа.

Параметры проводников ДСУП

Для системы дополнительного уравнивания потенциалов подходят только специально предназначенные для этих целей проводники. Согласно положениям ПУЭ (смотрите п. 1.7.138) их характеристические размеры должны удовлетворять следующим требованиям:

• при соединении двух собственных проводящих частей оборудования в качестве основного выбирается сечение меньшего из защитных проводников, подсоединяемых к заземляемым частям;
• при соединении собственных и сторонних проводящих элементов оборудования или приборов за основу берется половина сечения защитного проводника, подключаемого к открытой части заземляющего контура.

В соответствии с пунктом 1.7.126. ПУЭ защитные проводники изготавливаются из того же материала, что и фазные, а их сечения строго регламентируются.

• она должна быть равной 2,5 мм2 при условии надежной механической защиты от деформаций и других посторонних воздействий;
• ее значение достигает 4 мм2 в случае отсутствия необходимой защищенности.

Читайте также: Радиус шин форд транзит

Общая схема ДСУП помимо всего перечисленного включает в свой состав элементы защиты от молний и грозовых разрядов.

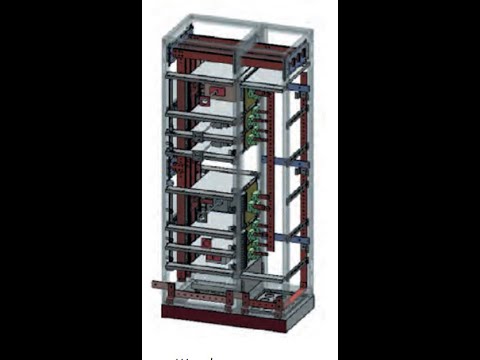

Видео:Внутреннее разгораживание в НКУСкачать

Молниезащитная функция

Уравнивание потенциалов в специальных конструкциях, предназначенных для защиты сооружений от удара молний, относится к серьезным мероприятиям, снижающим угрозу возникновения пожара на этих объектах. В таких системах опасная разность потенциалов, образовавшаяся из-за скопления зарядов атмосферного электричества, может достигать огромных величин — до 15 кВ.

Их обустройство аналогично уже рассмотренным случаям, за исключением того, что здесь делается дополнительный отвод, идущий к заземляющей шине или спуску молниеотвода. Сечения соединительных проводников выбираются из того же расчета, что и для общего случая устройства ОСУП. Согласно требованиям ПУЭ, ни одна новая электрическая сеть, обязательно оборудуемая молниезащитой, не будет принята в эксплуатацию, если в ней не предусмотрено искусственное выравнивание потенциалов.

Видео:О методе определения роения по строительной рамке. "Спроси Калёнова" - №160. Пчелы и Пчеловодство.Скачать

Монтаж выравнивающей шины

Соединение с элементами, не имеющими специальных контактов для подключения, производится с помощью хомутов, зажимов

Шины ШДУП обычно размещаются в коробках, которые различаются по способу установки на элементах конструкции. Они могут размещаться в следующих местах:

• в полостях прилегающих стенных простенков;
• непосредственно в самих стенах.

Кроме того, они нередко выполняются в виде настенного крепления. Их установка и закрепление в элементах стенных конструкций предусматривается еще на этапе строительства. Конкретное место размещения коробки с шиной выбирается согласно заранее составленной схеме и с учетом того, чтобы к ним имелся свободный доступ. Это необходимо для контроля их состояния и обслуживания.

В уже построенном и эксплуатируемом строении устанавливаются коробки в открытом исполнении, доступные для проведения необходимых электромонтажных операций. Место их установки выбирается с тем расчетом, чтобы длина сборных проводников и заземляющей шины была минимальной. Это позволит сэкономить на расходных материалах.

Обустройство надежной системы выравнивания потенциалов на любом действующем объекте является гарантией защиты работающих или проживающих в нем людей от удара электрическим током.

Видео:Дефектовка электромонтажных работ в при приемке щитовой: ВРУ, ошиновка, кабели, автоматы ABBСкачать

Система уравнивания потенциалов

Что такое система уравнивания потенциалов и для чего она нужна?

Согласно ПУЭ * (п.1.7.32.): Уравнивание потенциалов — это электрическое соединение проводящих частей * для достижения равенства их потенциалов.

Для чего же нужна система уравнивания потенциалов? Что бы разобраться представим схему электроснабжения ванной комнаты:

Из приведенной выше схемы видно, что ток, при включении стиральной машины в розетку, проходит через ее электродвигатель и возвращается обратно в сеть через N-шину по нулевому проводу. От той же N-шины выполнено заземление (зануление) корпуса стиральной машины, это необходимо для того, что бы в случае повреждения изоляции в стиральной машине и замыкании на ее корпус произошло отключение напряжения аппаратом защиты. Но т.к. корпус стиральной машины подключен к той же N-шине по которой протекает ток через нулевой провод, возникает опасность перетекания тока от нулевого провода через N-шину к корпусу стиральной машины и появлении на нем электрического потенциала.

Справочно: За направление движения тока условно принимается направление электрической энергии — от генератора, к потребителю.

Как известно напряжение (обозначается буквой U) — это разница потенциалов двух точек (обозначаются буквами φ₁ и φ₂):

Например, в нашем случае, фазный провод имеет потенциал φ₁=220 Вольт, а нулевой провод имеет потенциал φ₂=0 Вольт, тогда напряжение между фазным и нулевым проводом (напряжение сети) будет равно:

U=220 — 0 =220 Вольт

Кроме нулевого провода нулевой потенциал так же имеют все проводящие конструкции здания имеющие контакт с землей, например: система отопления, металлические трубы подачи горячей и холодной воды, металлическая газовая труба, арматура здания и т.д.

Представим ситуацию: на корпусе стиральной машины, в результате изображенного на вышеуказанной схеме подключения, появился электрический потенциал, равный, к примеру, 30 Вольт, в это время человек приняв ванну оперся на стиральную машину, потянулся за полотенцем и коснулся полотенцесушителя, который, через систему отопления имеет связь с землей (т.е. его потенциал равен нулю), человек может получить удар током, т.к. ток, как известно, протекает по пути наименьшего сопротивления:

Читайте также: Адгезивные армированные шины временные

Напряжение между рукам (т.е. между точками «А» и «В») будет равно:

где: φ₁ — потенциал на корпусе стиральной машины; φ₂ — потенциал на полотенцесушителе

Ток пройдет по корпусу стиральной машины, далее по цепи рука-рука на полотенцесушитель а с него по системе отопления в землю, кроме того ток так же может пройти по цепи рука-нога, т.к. пол в ванной, как правило, так же является токопроводящим.

Для того что бы предотвратить такое развитие событий и применяется система уравнивания потенциалов:

В данном случае, даже при возникновении вышеизложенной ситуации с появлением электрического потенциала на корпусе стиральной машины, потенциал той же величины возникнет на всех проводящих конструкциях и следовательно напряжение между любыми точками здания будет равным нулю.

Например, на корпусе стиральной машины появился потенциал φ₁ = 30 Вольт, в этом случае на всех проводящих конструкциях ванной комнаты через систему уравнивания потенциалов, появится потенциал той же величины φ₂ = 30 Вольт. Напряжение в этом случае будет равно:

U= φ₁ — φ₂= 30 — 30 = 0 Вольт

2. Устройство системы уравнивания потенциалов.

Система уравнивания потенциалов (СУП) делится на основную (ОСУП) и дополнительную (ДСУП).

2.1 Устройство основной системы уравнивания потенциалов.

Основная система уравнивания потенциалов (ОСУП) выполняется, как правило при новом строительстве либо реконструкции здания и должна предусматривать подключение к главной заземляющей шине (PE-шина) следующие проводящие части * (согласно п. 1.7.82. ПУЭ):

1) нулевой защитный проводник питающей линии;

2) заземляющий проводник, присоединенный к заземлителю повторного заземления на вводе в здание (если есть заземлитель);

3) металлические трубы коммуникаций, входящих в здание: горячего и холодного водоснабжения, канализации, отопления, газоснабжения и т.п.

Если трубопровод газоснабжения имеет изолирующую вставку на вводе в здание, к основной системе уравнивания потенциалов присоединяется только та часть трубопровода, которая находится относительно изолирующей вставки со стороны здания;

4) металлические части каркаса здания;

5) металлические части централизованных систем вентиляции и кондиционирования. При наличии децентрализованных систем вентиляции и кондиционирования металлические воздуховоды следует присоединять к шине РЕ щитов питания вентиляторов и кондиционеров;

6) заземляющее устройство системы молниезащиты 2-й и 3-й категорий;

7) заземляющий проводник функционального (рабочего) заземления, если такое имеется и отсутствуют ограничения на присоединение сети рабочего заземления к заземляющему устройству защитного заземления;

8) металлические оболочки телекоммуникационных кабелей.

Проводящие части, входящие в здание извне, должны быть соединены как можно ближе к точке их ввода в здание.

Подключение проводящих частей основной системы уравнивания потенциалов должно выполняться по радиальной схеме, т.е. к каждой проводящей части должен идти отдельный заземляющий проводник от PE-шины.

Сечение проводников основной системы уравнивания потенциалов должно быть не менее половины наибольшего сечения защитного проводника электроустановки, если сечение проводника уравнивания потенциалов при этом не превышает 25 мм 2 по меди или равноценное ему из других материалов. Применение проводников большего сечения, как правило, не требуется. Сечение проводников основной системы уравнивания потенциалов в любом случае должно быть не менее: медных — 6 мм 2 , алюминиевых — 16 мм 2 , стальных — 50 мм 2 . (п.1.7.137 ПУЭ)

Как видно на представленной выше схеме все проводящие части входящие в состав основной системы уравнивания потенциалов подключаются к Главной Заземляющей Шине (ГЗШ) отдельными проводниками, а сама ГЗШ должна быть заземлена путем ее присоединения к заземляющему контуру.

Внутри вводных электрощитков в соответствии с п. 1.7.119. ПУЭ в качестве ГЗШ должна использоваться PE шина. Как это выглядит разберем на примере подключения к ОСУП газовой трубы частного жилого дома:

Для подключения проводников системы уравнивания потенциалов к трубам применяют специальные хомуты:

2.2 Устройство дополнительной системы уравнивания потенциалов.

Система дополнительного уравнивания потенциалов (ДСУП) должна соединять между собой все одновременно доступные прикосновению открытые проводящие части стационарного электрооборудования и сторонние проводящие части, включая доступные прикосновению металлические части строительных конструкций здания, а также нулевые защитные проводники в системе TN и защитные заземляющие проводники в системах IT и ТТ, включая защитные проводники штепсельных розеток. (п. 1.7.83. ПУЭ)

Таким образом ДСУП является обязательной для помещений с повышенной опасностью в отношении поражения человека электрическим током, в которых имеется возможность одновременного прикосновения человека к открытым проводящим частям стационарного электрооборудования с одной стороны и сторонней проводящей частью — с другой.

Читайте также: Что будет если шины стоят не по направлению

Для ванных и душевых помещений дополнительная система уравнивания потенциалов является обязательной и должна предусматривать, в том числе, подключение сторонних проводящих частей, выходящих за пределы помещений. Если отсутствует электрооборудование с подключенными к системе уравнивания потенциалов нулевыми защитными проводниками, то систему уравнивания потенциалов следует подключить к РЕ шине (зажиму) на вводе.Нагревательные элементы, замоноличенные в пол, должны быть покрыты заземленной металлической сеткой или заземленной металлической оболочкой, подсоединенными к системе уравнивания потенциалов. В качестве дополнительной защиты для нагревательных элементов рекомендуется использовать УЗО на ток до 30 мА (п. 7.1.88. ПУЭ).

ВАЖНО!: Не допускается использовать для саун, ванных и душевых помещений системы местного уравнивания потенциалов. (п. 7.1.88. ПУЭ).

Таким образом дополнительная система уравнивания потенциалов предназначена для дополнения основной системы уравнивания потенциалов и не должна выполняться при ее отсутствии.

Подключение проводящих частей дополнительной системы уравнивания потенциалов может выполняться как по радиальной схеме, так и шлейфом по магистральной схеме с обеспечением непрерывности соединяющего проводника. При этом подключение, как правило выполняется через КУП — коробку уравнивания потенциалов.

КУП предназначена для подключения к одному проводнику системы уравнивания потенциалов нескольких проводящих частей. КУП имеет следующий вид:

Пример дополнительной системы уравнивания потенциалов (в данном случае газовая колонка подключена к электросети, т.е. условно принимаем, что она является стационарным электроприбором):

Присоединение проводников ДСУП:

Для системы дополнительного уравнивания потенциалов могут быть использованы отдельные специально предусмотренные проводники.

Сечение проводников дополнительной системы уравнивания потенциалов (п. 1.7.138 ПУЭ):

• при соединении двух открытых проводящих частей* — сечения меньшего из защитных проводников, подключенных к этим частям;
• при соединении открытой проводящей части и сторонней проводящей* части — половины сечения защитного проводника, подключенного к открытой проводящей части.

При этом в соответствии с пунктом 1.7.126. ПУЭ наименьшие площади поперечного сечения защитных проводников должны соответствовать следующим значениям:

ПРИМЕЧАНИЕ: Площади сечений защитных проводников приведены для случая, когда защитные проводники изготовлены из того же материала, что и фазные проводники. Сечения защитных проводников из других материалов должны быть эквивалентны по проводимости приведенным.

Минимальные сечения медных проводников дополнительного уравнивания потенциалов, не входящих в состав кабеля, должны быть следующими (п. 1.7.127 ПУЭ):

• 2,5 мм 2 — при наличии механической защиты;
• 4 мм 2 — при отсутствии механической защиты.

Общая схема уравнивания потенциалов здания будет иметь следующий вид:

М — открытая проводящая часть; С1 — металлические трубы водопровода, входящие в здание; С2 — металлические трубы канализации, входящие в здание; С3 — металлические трубы газоснабжения с изолирующей вставкой на вводе, входящие в здание; С4 — воздуховоды вентиляции и кондиционирования; С5 — система отопления; С6 — металлические водопроводные трубы в ванной комнате; С7 — металлическая ванна; С8 — сторонняя проводящая часть в пределах досягаемости от открытых проводящих частей; С9 — арматура железобетонных конструкций; ГЗШ — главная заземляющая шина; Т1 — естественный заземлитель; Т2 — заземлитель молниезащиты (если имеется); 1 — нулевой защитный проводник; 2 — проводник основной системы уравнивания потенциалов; 3 — проводник дополнительной системы уравнивания потенциалов; 4 — токоотвод системы молниезащиты; 5 — контур (магистраль) рабочего заземления в помещении информационного вычислительного оборудования; 6 — проводник рабочего (функционального) заземления; 7 — проводник уравнивания потенциалов в системе рабочего (функционального) заземления; 8 — заземляющий проводник

Плакат-памятка по устройству системы уравнивания потенциалов.

ПУЭ — Правила устройства электроустановок

Проводящая часть — часть, которая может проводить электрический ток. (Согласно п. 1.7.7. ПУЭ)

Открытая проводящая часть — доступная прикосновению проводящая часть электроустановки, нормально не находящаяся под напряжением, но которая может оказаться под напряжением при повреждении основной изоляции. (Согласно п. 1.7.9. ПУЭ)

Сторонняя проводящая часть — проводящая часть, не являющаяся частью электроустановки. (Согласно 1.7.10. ПУЭ)

Была ли Вам полезна данная статья? Или может быть у Вас остались вопросы? Пишите в комментариях!

Не нашли на сайте статьи на интересующую Вас тему касающуюся электрики? Напишите нам здесь. Мы обязательно Вам ответим.

• Свежие записи
  • Нужно ли менять пружины при замене амортизаторов
  • Скрипят амортизаторы на машине что делать
  • Из чего состоит стойка амортизатора передняя
  • Чем стянуть пружину амортизатора без стяжек
  • Для чего нужны амортизаторы в автомобиле




  источники:

  https://fasad-adelante.ru/ksr-shina-uravnivaniya-potentsialov

  📹 Видео

  Кинематический и силовой расчёт привода (общая методика расчёта). Ч.1Скачать



  Комплектное распределительное устройствоСкачать



  Расчет ГРЩ в EDS PowerCon. Урок 2Скачать

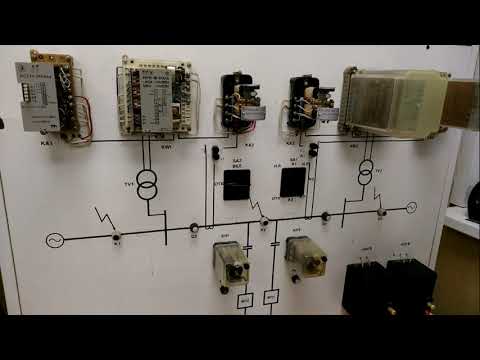

  Релейная защита. Направленная защита с высокочастотной блокировкой. Лабораторная работа №6Скачать
