Механические характеристики асинхронных двигателей могут быть выражены в виде n=f(M) или n = f ( I ). Однако часто механические характеристики асинхронных двигателей выражаются в виде зависимости M = f ( S), где S — скольжение, S = (nc-n)/nc , где n с — синхронная скорость.
На практике для графического построения механической характеристики пользуются упрощенной формулой, называемой формулой Клосса:
здесь: Мк — критическое (максимальное) значение момента. Этому значению момента отвечает критическое скольжение
Формула Клосса применяется при решении вопросов, связанных с электроприводом, осуществляемым с помощью асинхронного двигателя. Пользуясь формулой Клосса можно построить график механической характеристики по паспортным данным асинхронного двигателя. Для практических расчетов в формуле при определении критического момента перед корнем следует принимать во внимание только знак плюс.
Рис. 1. Асинхронный двигатель: а — принципиальная схема, б — механическая характеристика М=f(S) — естественная в двигательном и генераторном режимах, в — естественная механическая характеристика n=f(М) в двигательном режиме, г — искусственные реостатные механические характеристики, д — механические характеристики для различных напряжений и частот.
Асинхронный двигатель с короткозамкнутым ротором
Как видно из рис. 1, механическая характеристика асинхронного двигателя располагается в I и III квадрантах. Часть кривой в I квадранте соответствует положительному значению скольжения и характеризует двигательный режим работы асинхронного двигателя, а в III квадранте — генераторный режим. Наибольший практический интерес представляет двигательный режим.
График механической характеристики двигательного режима содержит три характерные точки: А, В, С и условно может быть подразделен на два участка: ОВ и ВС (рис. 1, в).
Точка А соответствует номинальному моменту двигателя и определяется по формуле Мн = 9,55 •10 3 • (P н/ n н)
Этому моменту соответствует номинальное скольжение, которое для двигателей общепромышленного применения имеет величину в пределах от 1 до 7%, т. е. Sн=1 — 7%. При этом мелкие двигатели имеют большее скольжение, а крупные — меньшее.
Двигатели с повышенным скольжением , предназначенные для работы с ударной нагрузкой, имеют S н
15%. К ним относятся, например, двигатели единой серии АС.
Точка С на характеристике соответствует величине начального вращающего момента , возникающего на валу двигателя при пуске. Этот момент Мп носит название начального, или пускового. Скольжение при этом равно единице, а скорость — нулю. Величину пускового момента легко определить по данным справочной таблицы, где указывается отношение пускового момента к номинальному Мп/Мн.
Величина пускового момента при постоянных величинах напряжения и частоты тока зависит от активного сопротивления в цепи ротора. При этом вначале с возрастанием активного сопротивления увеличивается величина пускового момента, достигая своего максимума при равенстве активного сопротивления цепи ротора и полного индуктивного сопротивления двигателя. В дальнейшем с возрастанием активного сопротивления ротора величина пускового момента уменьшается, стремясь в пределе к нулю.
Точка В (рис. 1,б и в) соответствует максимальному моменту , который может развивать двигатель на всем диапазоне скоростей от n = 0 до n = n с. Этот момент носит название критического (или опрокидывающего) момента Мк. Критическому моменту соответствует и критическое скольжение Sк. Чем меньше величина критического скольжения Sк, а также величина номинального скольжения S н, тем больше жесткость механической характеристики.
Читайте также: В какую сторону крутится зиловский компрессор должен
Как пусковой, так и критический моменты определяются через номинальный. Согласно ГОСТ на электрические машины для короткозамкнутого двигателя должно соблюдаться условие Мп/Мн = 0,9 — 1,2, Мк/Мн = 1,65 — 2,5.
Следует иметь в виду, что величина критического момента не зависит от активного сопротивления роторной цепи, в то время как критическое скольжение S к прямо пропорционально этому сопротивлению. Это означает, что с увеличением активного сопротивления роторной цепи величина критического момента остается неизменной, однако максимум кривой момента смещается в сторону возрастающих значений скольжения (рис. 1, г).
Величина критического момента прямо пропорциональна квадрату напряжения, подводимого к статору, и обратно пропорциональна квадрату частоты напряжений и частоты тока в статоре.
Если, например, напряжение, подводимое к двигателю, будет равно 85% номинального значения, то величина критического момента при этом составит 0,85 2 = 0,7225 = 72,25% критического момента при номинальном напряжении.
Обратное явление наблюдается при изменении частоты. Если, например, к двигателю, предназначенному для работы с частотой тока f = 60 гц, подвести ток частотой f = 50 гц, то критический момент получит в (60/50) 2 = 1,44 раза большее значение, чем при своей формальной частоте (рис. 1, д).
Критический момент характеризует собой мгновенную перегрузочную способность двигателя, т. е. он показывает, какую мгновенную (на несколько секунд) перегрузку способен перенести двигатель без каких-либо вредных последствий.
Участок механической характеристики от нулевого до максимального (критического) значения (см. рис. 1 , б и в) носит название устойчивой части характеристики , а участок ВС (рис. 1,в) — неустойчивой части .
Объясняется такое деление тем, что на возрастающей части характеристики ОВ с увеличением скольжения, т.е. с уменьшением скорости, растет развиваемый двигателем момент. Это означает, что при увеличении нагрузки, т. е. при возрастании тормозного момента, уменьшается скорость вращения двигателя, а развиваемый им момент увеличивается. При снижении нагрузки, наоборот, скорость возрастает, а момент уменьшается. При изменении нагрузки на всем диапазоне устойчивой части характеристики происходит изменение скорости вращения и момента двигателя.
Двигатель не в состоянии развить момент больше критического, и если тормозной момент окажется больше, двигатель неминуемо должен остановиться. Происходит, как принято говорить, опрокидывание двигателя .
Механическая характеристика при постоянных U и I и отсутствии добавочного сопротивления в цепи ротора называется естественной характеристикой (характеристика короткозамкнутого асинхронного двигателя с фазным ротором без добавочного сопротивления в цепи ротора). Искусственными, или реостатными, характеристиками называются такие, которые соответствуют добавочному сопротивлению в цепи ротора.
Все значения пусковых моментов различны между собой и зависят от активного сопротивления цепи ротора. Одному и тому же номинальному моменту Мн соответствуют скольжения различной величины. С увеличением сопротивления цепи ротора возрастает скольжение и, следовательно, уменьшается скорость вращения двигателя.
Благодаря включению в цепь ротора активного сопротивления механическая характеристика в устойчивой части вытягивается в сторону возрастания скольжения, пропорционально сопротивлению. Это означает, что скорость двигателя начинает сильно меняться в зависимости от нагрузки на валу и характеристика из жесткой делается мягкой.
Читайте также: Крестовина карданного вала фотон 1138
Если Вам понравилась эта статья, поделитесь ссылкой на неё в социальных сетях. Это сильно поможет развитию нашего сайта!
Подписывайтесь на наш канал в Telegram!
Просто пройдите по ссылке и подключитесь к каналу.
Не пропустите обновления, подпишитесь на наши соцсети:
Видео:Регулирование частоты вращения ротора трехфазных асинхронных двигателейСкачать
Опрокидывание эектродвигателя
Влияние на устойчивость электропривода напряжения сети.
Рассмотрим влияние напряжения сети на устойчивость электропривода переменного тока.
При глубоких провалах напряжения сети работа асинхронного двигателя становится неустойчивой – двигатель может опрокинуться.
Под опрокидыванием понимают аварийный режим асинхронного двигателя; при котором он останавливается или реверсирует. Условие опрокидывания такое:
2. при активном статическом моменте двигатель вначале останавливается, затем реверсирует и под действием веса начинает разгоняться в направлении на спуск с возрастающей скоростью ( грузоподъемные механизмы и якорно-швартовные устройства ).

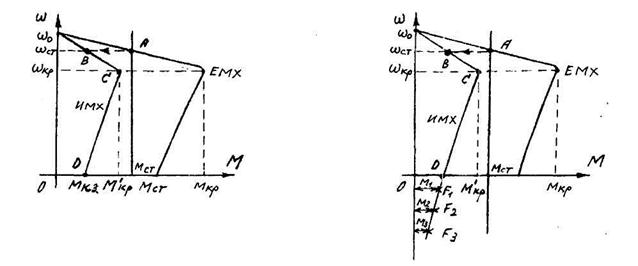

Рис. 8.11. Переходные процессы при опрокидывании двигателя: а – при реактивном статическом моменте (насос, вентилятор ); б – при активном статическом моменте (лебедка, брашпиль)
Рассмотрим процесс опрокидывания двигателя при реактивном моменте механизма (рис. 8.11, а).
До провала напряжения двигатель работает на естественной механической характеристике (ЕМХ) в точке А с постоянной скоростью ω.
При провале напряжения двигатель переходит из точки А на ЕМХ в точку В на искусственной механической характеристике (ИМХ). Скорость электродвигателя не успевает измениться вследствие инерции движущихся частей электропривода, поэтому в точке В скорость такая же, как и в точке А.
Поскольку в точке В момент двигателя Мменьше момента механизма М, двигатель начинает уменьшать скорость до точки С. В этой точке критический (максимальный) момент двигателя М’
Переходный процесс при провале напряжения сначала протекает так же, как в предыдущем случае.
Однако после перехода двигателя в точку Д, двигатель не остановится, а сразу же реверсирует и станет разгоняться в обратном направлении ( точки F, F, F ). Поскольку знак электромагнитного момента двигателя не изменился, т.е. направлен в сторону подъёма груза, двигатель перейдёт в режим тормозного спуска и будет стараться уменьшить скорость спуска груза.
Однако при этом скорость спуска груза будет непрерывно увеличиваться. Это объясняется тем, что величина тормозного момента двигателя по мере перехода из точки Fв точку Fи далее в точку Fнепрерывно уменьшается (М
Видео:Асинхронный двигатель. Механическая характеристика. Лекция №10Скачать
Почему в механической характеристике асинхронного двигателя имеется точка с названием «момент опрокидывания»?
Несмотря на большое разнообразие конструкций электродвигателей, совершенно ясно, что принцип их работы всегда один и тот же. Переменное электромагнитное поле, создаваемое статорной обмоткой или обмоткой возбуждения, вступает во взаимодействие с электрическим током, проходящим в цепи ротора или в якорной цепи.
Взаимодействие поля и тока формирует электромагнитный момент, который и приводит во вращение рабочий вал двигателя. Чтобы убедиться в общности принципов работы, достаточно взглянуть на рабочие участки механических характеристик асинхронного двигателя (АД) и двигателя постоянного тока (ДПТ) параллельного или независимого возбуждения.
Это совсем разные электрические машины, но сходство характеристик может показаться удивительным. Есть лишь несколько «но». Например, в характеристике АД имеется точка, соответствующая «моменту опрокидывания». Эта точка соответствует пределу нагрузочных способностей двигателя – больше этого момента он развить не может.
В то же время, характеристика ДПТ не имеет никаких критических точек. Скорость вращения его вала просто линейно уменьшается по мере увеличения нагрузки вплоть до полной остановки при «запредельном» значении момента сопротивления.
Кстати, именно для того, чтобы исключить работу ДПТ при таких больших нагрузках, для них часто формируется так называемая «экскаваторная» искусственная характеристика, предполагающая отсечку по току якоря.
Но почему же у АД отсечка по моменту фактически имеется уже в естественной характеристике? Почему наперекор общим принципам работы, в характеристике этого двигателя имеется такой странный провал?
Все дело в особенностях работы в цепи переменного тока. Ведь электромагнитный момент создается не просто при взаимодействии поля статора и тока ротора.
В процессе участвует не весь ток, а только его активная составляющая, то есть та, которая совпадает по фазе с ЭДС ротора. Реактивная же составляющая не создает никакого момента, попусту нагружая роторную цепь.
Интересно то, что взаимное соотношение величин этих составляющих непостоянно по мере пуска двигателя. Величина реактивной составляющей зависит от реактивного (индуктивного) сопротивления ротора. Чем больше индуктивное сопротивление, тем более реактивным является ток, тем больше сдвиг фаз между ним и ЭДС.
Соотношение, позволяющее определить индуктивное сопротивление, известно давно:
Параметр L (индуктивность цепи) здесь является неизменным. Иное дело – частота f. В роторной цепи она достигает максимальной величины в первый момент пуска, когда ротор неподвижен. Это 50 герц, частота сети.
При этом, поскольку частота максимальна, то и реактивная составляющая тока достигает своего максимума. При этом момент, конечно, не особенно велик по причинам, о которых мы говорили выше. Таким образом, получается, что при больших пусковых токах любой АД обеспечивает посредственный пусковой момент.
По мере разгона ротора частота тока в нем снижается из-за того, что снижается относительная скорость вращения электромагнитного поля. Снижается и реактивная составляющая тока ротора, а это приводит к тому, что при относительно малом токе двигатель может развить больший момент.
По достижении током частоты в несколько герц двигатель выходит на рабочую характеристику и достигает подсинхронной скорости вращения. Но при увеличении нагрузки до момента опрокидывания скорость снова снизится до такой степени, что реактивная составляющая тока ротора начнет преобладать.
Это приведет к тому, что при растущем токе момент двигателя уже не сможет повышаться и двигатель встанет в режиме короткого замыкания.
Наличие реактивной составляющей в токе роторной цепи – это причина главного отличия между характеристиками ДПТ параллельного возбуждения и АД.
