Модуль управления автономным подогревателем webasto по цифровой шине

Установили мне на авто пред пусковой подогреватель Webasto. После установки выяснилось, что управление им осуществляется не дискретным сигналом (как на предыдущем моем авто), а только по цифровой шине W-bus. Шина W-bus по электрическим параметрам является аналогом шины K-line и для нее есть интегральный конвертер K-line – RS232TTL — это микросхема L9637D. На этой микросхеме, на основе Arduino и решено было сделать управление подогревателем. Задача осложнялась тем, что Arduino поддерживает только протокол передачи по последовательному порту без контроля четности, а протокол W-bus работает с настройками порта 2400/8-E-1. Для обхода этого были сняты осциллограммы команды запуска Webasto и команды к Webasto реализованы тайминговыми задержками.

Функции блока управления:

1) При подаче питания на блок управления через нормально разомкнутые выходные контакты сигнализации (с дистанционным управлением по СМС) блок непрерывно посылает в шину W-bus команду на подогрев.

2) При подключении Arduino к компьютеру по USB и использовании программ диагностики Webasto можно диагностировать, управлять и стирать ошибки подогревателей. Для этого необходимо загрузить пустой скетч.

Это было первая полностью работоспособная реализация блока управления.

Дальнейшим развитием, пока до конца не реализованным является выполнение следующих функций и характеристик устройства:

1) Управлять включением по СМС от сигналки блоком Webasto – при кратковременном замыкании контакта сигналки Arduino должен встать на самоподхват по питанию на время работы Webasto.
2) Дополнить устройство монохромным дисплеем типа Nokia 5110.
3) Вывести на дисплей получаемые от Webasto по W-bus температуру охлаждающей жидкости и напряжение автомобильного аккумулятора.
4) Вывести на дисплей статус работы Webasto
5) Отключение Webasto должно происходить либо по достаточной температуре охлаждающей жидкости либо по низкому напряжению автомобильного аккумулятора.
6) Звуковая сигнализация (мелодия) включения/выключения Webasto, нажатии кнопки и т.д.
7) Включение/выключение Webasto от кнопки на устройстве.
8) Управление ходовыми огнями – при появлении напряжения питания потребителей 2 группы – включение и при включении габаритов или падения напряжения автомобильного аккумулятора ниже 13,5 вольта (вежливая подсветка)– отключение.

Все это в принципе реализовано и описано в алгоритме управления (формат программы yED).

Само устройство вид спереди и вид сзади
реализовано, но не до конца отлажено и есть проблемы с дисплеем – первый установленный отказался работать, второй тоже глючит. Возможно, перейду на OLED дисплей.

Видео:ОБЗОР И УСТАНОВКА ПРЕДПУСКОВОГО ПОДОГРЕВАТЕЛЯ HABCO YJH-Q6/1A-5G/ АНАЛОГ WEBASTOСкачать

GSM модуль управления Webasto M36 — 7749510А

Артикул: 7749510А

Напряжение бортовой сети: 8 — 32 В

Цена товарa: 9350 р уб.

GSM-модуль управления Webasto M36 позволяет управлять подогревателями и отопителями со смартфона через приложение или СМС-командами, а также определять местоположение автомобиля используя GPS/Глонасс технологии.

Управляет всеми современными предпусковыми подогревателями и воздушными отопителями Webasto по W-Bus (цифровой) шине :

• Thermo Top Evo 4/5/Start/Comfort+
• Thermo Pro 50/90 12/24v
• Air Top 2000 STC – включает воздушный отопитель только на максимальной мощности. Нет возможности регулировки силы потока.

Читайте также: Зимние шины в калининграде лесопильная

Видео:Webasto М36 позволит управлять отопителем дистанционно | Новости с колёс №1251Скачать

Описание

GSM модуль управления Webasto M36 предназначен для подогревателей и отопителей Webasto . Устройство позволяет управлять подогревателями и отопителями со смартфона через приложение или СМС-командами, а также определять местоположение автомобиля используя GPS/Глонасс технологии.

GSM модуль управления Webasto M36 позволяет контролировать параметры при подключении по CAN (*Опционально. работоспособность и информативность зависит от марки автомобиля) :

• Температуру двигателя
• Параметры напряжения бортовой сети
• Состояние работы двигателя (запущен/заглушен/…)
• Наличие ошибок диагностируемых по CAN

Для работы устройства необходима SIM-карта которая входит в комплект поставки.
Установка Webasto GSM модем M36 даёт возможность управления подогревателем двигателя со смартфона с помощью SMS или через приложение. Для смартфонов разработаны приложения под разные ОС: Android/iOs/Windows

GSM модуль управления Webasto M36 поддерживает управление всеми предпусковыми подогревателями и отопителями Webasto серий:
– Thermo Top Evo 4/5
– Thermo Top Evo Start
– Thermo Top Evo Comfort+
– Webasto Thermo Pro 50
– Webasto Thermo Pro 90
– Air Top 2000 STC – включает воздушный отопитель только на максимальной мощности. Нет возможности регулировки силы потока

GSM модуль управления Webasto M36 позволяет:

• Управление предпусковыми подогревателями серии Thermo Top Evo по W-Bus (цифровой) шине.
• Работа через приложение для мобильных телефонов или SMS-команды.
• Мониторинг местоположения автомобиля на базе встроенного приемника GPS/ГЛОНАСС с точностью до 2,5 метров в мобильном приложении или на сайте.

Видео:[StarLine обучает] Умное управление предпусковыми подогревателямиСкачать

Модуль R-3.5 E

Видео:Настройка GSM-модема воздушного отопителя WOLFENСкачать

Горизонтальные вкладки

Модуль управления автономным подогревателем WEBASTO по цифровой шине. Если Ваш автомобиль оснащен автономным подогревателем Webasto серии Thermo Top модели EVO, Vevo, C, E, V, Z – то предлагаем модуль R-3.5 E который позволяет запускать, глушить и контролировать состояние автономного подогревателя по цифровой шине W-bus.

Модуль R-3.5 E совмещают с внешней автомобильной сигнализацией либо GSM-модулем (при этом радиус управления подогревателем становится неограничен!). При этом можно реализовать следующие функции:

• дистанционный запуск и глушение подогревателя WEBASTO от внешней сигнализации либо от GSM-модул;
• автоматическое глушение подогревателя через определенное время (программируется заранее). Запрограммировать можно любое значение от 5 до 60 минут. По умолчанию задано заводское значение 20 минут;
• автоматическое стирание ошибок из памяти подогревателя;
• контроль состояния подогревателя. При этом можно проверить состояние подогревателя запущенного не только от модуля R-3.5 E, но и от штатного пульта управления;
• сверхнизкое потребление питания. В режиме ожидания всего 0,7 мА, максимальный ток потребления не более 8 мА!
• можно управлять подогревателем даже при отсутствии штатного пульта!

Принцип действия модуля R-3.5 E

Модуль R-3.5 E запускает автономный подогреватель WEBASTO, используя для этого цифровую шину W-bus. При этом можно заранее запрограммировать каким будет режим управления – импульсный либо фиксированный. При заданном импульсном режиме если отрицательный потенциал исчезнет с входа управления в течение 5 секунд, то модуль R-3.5 E будет ожидать еще один импульс управления для последующего глушения подогревателя. При заданном фиксированном режиме управления если отрицательный потенциал не исчезнет в течение 5 секунд, то для глушения подогревателя модуль R-3.5 E будет ожидать исчезновение отрицательного потенциала.

Читайте также: Шины bfgoodrich g force studded

Заводское значение работы автономного подогревателя изначально установлено на 20 минут, но по Вашему желанию данное значение можно установить любое в интервале от 5 минут до 60. После того как подогреватель будет остановлен ему требуется 2 минуты на продувку. В этот интервал модуль R-3.5 E не реагирует на сигналы управления, а только останавливает таймер.

Модуль R-3.5 E постоянно отслеживает параметры работы автономного подогревателя по цифровой шине W-bas. Даже если происходит управление подогревателем от штатных устройств – таймер, пульт ДУ, автоматическое глушение при низком заряде штатной АКБ, — модуль R-3.5 E также будет на своих выходах контроля индицировать текущее состояние подогревателя.

После того как автономный подогреватель будет успешно запущен, на выходах контроля появится сигнал подтверждения – положительный и отрицательный импульс 1 сек. Либо модуль включит постоянные положительный и отрицательный потенциалы.

Автоматическое стирание ошибок из памяти подогревателя

Через несколько секунд после подачи питания модуль стирает все ошибки из памяти подогревателя.

Видео:ОБЗОР! Аналог Webasto! Подогреватель двигателя жидкостный предпусковой. Мокрый фен. GSM и радиопультСкачать

Допы для подогревателей

Новое решение FanControl-GSM объединило в себе возможности климатического модуля FanControl и охранной GSM-системы. Благодаря совмещению двух устройств в одной системе автовладельцы сэкономят деньги на покупке дополнительного оборудования, а установщики – время, необходимое на дооснащение автомобилей.

В FanControl-U2 реализована поддержка нескольких шин LIN, работающих одновременно как виртуальные Master и Slave, с их помощью осуществляется поддержка всех существующих протоколов автономных отопителей Webasto и Eberspächer.

Модули FanControl предназначены для работы в комплексе с автономными отопителями (Webasto, Eberspächer и др.). FanControl-B2 – это бюджетная версия модуля FanControl-U2. Список поддерживаемых автомобилей ограничен следующими марками: Audi, Skoda, Volkswagen, Seat.

Модуль eFC–VAG — расширитель модуля FanControl. Модуль eFC-VAG предназначен для дизельных автомобилей VW Caddy (2004 — н.в.), Golf 5, Golf 6, Golf Plus, Jetta (2006 — н.в.), Passat B6, Passat СС, Tiguan, Touaran, на которых в 2010 году было произведено обновление программного обеспечения штатного догревателя Webasto.

Устройство АвтоФон ТЕРМО предназначено для управления предпусковым подогревателем (WEBASTO, EBERSPACHER и др.). АвтоФон ТЕРМО управляет предпусковым подогревателем через GSM сеть (посредством СМС или в режиме дозвона через голосовое меню), а так же кнопкой в салоне автомобиля.

Модуль управления автономным подогревателем WEBASTO по цифровой шине. Если Ваш автомобиль оснащен автономным подогревателем Webasto серии Thermo Top модели EVO, Vevo, C, E, V, Z – то предлагаем модуль R-3.5 E который позволяет запускать, глушить и контролировать состояние автономного подогревателя по цифровой шине W-bus.

Мини таймер Вебасто 1533 обеспечивает управление предпусковыми отопителями Webasto Termo Top. С помощью этой системы управления время работы нагревателя программируется до 24 часов, что является предметом комфорта и удовольствия водителя и пассажиров.

Читайте также: Шины continental 235 65 r16c

Webasto MultiControl Car — современный пульт для подогревателя Webasto, который подходит для управления предпусковыми подогревателями серий Thermo Top C, E и Evo. Webasto MultiControl Car расширил свои возможности управления и настройки работы подогревателя, получил современный дизайн и тонкий корпус.

Системы управления Webasto Telestart-T91 – обеспечивает дистанционное включение и выключение предпускового подогревателя, а также своевременное информирование о состоянии этого оборудования. Модель характерна простотой управления, надёжностью срабатывания и современным дизайном — модель выполнена в стиле «Хай Тек» и весьма компактна.

Интеллектуальный GSM/GPS-модуль StarLine M36 предназначен для управления предпусковыми подогревателями двигателя с мобильного теле

Используя систему ALTOX Вы можете дистанционно управлять Вашим предпусковым подогревателем с помощью телефона.

Используя систему ALTOX Вы можете дистанционно управлять Вашим предпусковым подогревателем с помощью телефона.

Видео:Страшный секрет Webasto Thermo Top CСкачать

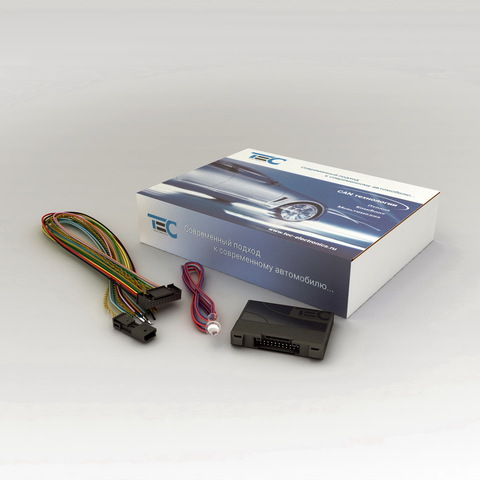

FanControl-U2

Видео:Переделка догревателя Webasto thermo top C в полноценный предпусковой отопительСкачать

Модуль FanControl U2

Модули FanControl предназначены для работы в комплексе с автономными отопителями (Webasto, Eberspächer и др.).

Одно из устройств, без которых невозможно дооснащение современного автомобиля. Благодаря опыту и многолетним традициям ТЭК электроникс инженеры компании сумели совместить две аппаратно различные платформы организации CAN-шины, используемые для построения сетей передачи данных в автомобилях, CAN High-speed (ISO 11898-2) и Fault-Tolerant Transceivers (ISO 11898-3). Это позволило обеспечить поддержку следующих автомобилей: Audi, BMW, MINI, Land Rover, Mercedes-Benz, Porsche, Skoda, Volkswagen, Volvo, Seat.

Простая настройка и обновление программного обеспечения

Устройство оснащено разъемом micro-USB, что дает большие возможности для конфигурирования и настройки модуля, а так для обновления программного обеспечения.

Мощный процессор

Интелектуальным ядром FanControl U2 является современный высокопроизводительный контроллер STMF205 на ядре Cortex-M3 архитектуры ARM. Мощность этого процессора позволяет решать задачи ретрансляции с анализом и модификацией потоковых данных даже на самых высокоскоростных шинах CAN.

Полный контроль над отопителями Webasto и Eberspacher

В FanControl U2 реализована поддержка нескольких шин LIN, работающих одновременно как виртуальные Master и Slave, с их помощью осуществляется поддержка всех существующих протоколов автономных отопителей Webasto и Eberspächer.

Возможности FanControl-U2

• Включение штатных догревателей в режиме предпускового подогревателя
• Включение штатных климатических установок для обогрева салона и лобового стекла
• Программирование скорости работы вентиляторов и направления потоков
• Управление автономными подогревателями Webasto и Eberspächer по их штатным цифровым шинам
• Управление нештатными автономными подогревателями в режиме догревателя двигателя с учетом температуры окружающей среды, температуры двигателя, оборотов двигателя. FanControl получает данные от штатных измерительных элементов по шине CAN, установки дополнительных датчиков не требуется
• Управление устройством, т.е. включение отопительных систем по командам внешнего оборудования (GSM-систем, автосигнализаций), штатного брелка и штатных кнопок автомобиля.

• Центральный блок
• Жгут проводов с разъемом
• Светодиодный индикатор
• Кожух
• Техническое описание
• Упаковка
