Основным элементом блока питания является трансформатор. Иногда его можно приобрести в специализированных магазинах, на радиорынке либо через интернет. Но чаще всего трансформатор с необходимыми параметрами купить не удается. Для изготовления трансформатора самостоятельно вначале нужно определиться с типом железа. Наиболее распространены трансформаторы из Ш-образных пластин. Вместе с тем, трансформаторы на тороидальном железе (бублик из железной ленты) в сравнении с трансформаторами на броневых сердечниках из Ш-образных пластин имеют меньший вес и габариты. Также торы отличаются лучшими условиями охлаждения обмоток и повышенным КПД. При равномерном распределении обмоток по периметру тороидального сердечника практически отсутствует поле рассеяния и в большинстве случаев отпадает необходимость в экранировании трансформатора. Хотя при построении качественного усилителя экраном пренебрегать не стоит.
Кроме этого, даже на самом лучшем железе при индукции 15000 Гс в тороидальном трансформаторе ток намагничивания имеет форму импульсов с пикфактором 5. 50. Это является источником мощных помех с довольно широким спектром. Более-менее синусоидальным ток х.х. становится при индукции менее 6000 Гс для стали 3410 и 8000. 9000 Гс для 3425. Пониженная индукция заметно удорожает и утяжеляет трансформатор, что для серийной аппаратуры крайне нежелательно. Однако, для снижения помех в усилителе мощности звуковой частоты имеет смысл идти на снижение индукции в трансформаторе блока питания. В данном случае работает правило — «Чем меньше индукция, тем лучше».
Для расчета параметров тороидального трансформатора очень удобно пользоваться калькулятором. Он позволяет быстро посчитать параметры трансформатора, имея в наличии готовый тор. Для Hi-End УМЗЧ рекомендуется индукцию в сердечнике из российского (советского) железа не выбирать более 1,0 Тл. Для импортного железа (тор из старого ИБП) допустимо 1,2 Тл. В таком случае будет получена низкая магнитная наводка и минимальный акустический шум от трансформатора.
Перед намоткой тороидального трансформатора необходимо подготовить выбранный сердечник: вначале снять фаску полукруглым напильником со всех острых краев бублика, затем по торцу тора обвести карандашом и вырезать из плотной бумаги (открытки) щечки, приклеить щечки на боковинки тора, обклеить внешнюю и внутреннюю сторону сердечника обычной бумагой. Возможны другие варианты изоляции сердечника. Главное предотвратить возможное замыкание первичной обмотки на сердечник трансформатора в результате возможного продавливания изоляции и повреждения лака обмоточного провода на острых краях тора при намотке.
Для намотки тороидального трансформатора я использую челнок из дерева или текстолита на концах которого делаю вырезы в виде ласточкиного хвоста. Челнок легко изготовить из деревянной ученической линейки длиной 20 – 30 см. А чтобы она не треснула вдоль при намотке на нее моточного провода «ласточкин хвост» укрепляется бумажным скотчем (3 – 4 витка в поперек). При намотке вручную следует пользоваться проводами ПЭЛШО, ПЭШО. В крайнем случае можно применить широко распространенный моточный провод ПЭВ-2 или ПЭТВ-2. В качестве межобмоточной и внешней изоляции пригодны фторопластовая пленка ПЭТФ толщиной 0,01-0,02 мм, лакоткань ЛШСС толщиной 0,06-0,12 мм или батистовая лента, я же использовал фторопластовую пленку.
После намотки расчетного количества витков первичной обмотки желательно измерить ток холостого хода трансформатора. Для этого подключаем тестер последовательно с первичной обмоткой в режиме амперметра. Для избегания всяких ЧП последовательно с первичкой можно включить лампочку на 220 В и мощностью 40 Вт. Лампочка будет гореть если число витков мало. Если транс намотан правильно, то нить накала должна иметь розовый оттенок. Тороидальный трансформатор имеет большие пусковые токи, в момент запуска перегрузки могут достигать 160 раз. Поэтому запуск трансформатора необходимо делать не через тестер, а при помощи «перемычки», которая потом размыкается и ток начинает течь через тестер.
Читайте также: Летние шины что выбрать 2019
Для измерения тока холостого хода я использую следующую схему:
Последовательно с первичной обмоткой трансформатора включаю резистор номиналом 10 Ом, подаю напряжение сети и замеряю на нем падение напряжения. Соответственно ток холостого хода равен I=U/R. В моем случае 0,045 В / 10 Ом = 0,0045 А. или 4,5 мА.
Норма тока холостого хода для каждого трансформатора индивидуальна и обычно не превышает 50 мА при напряжении 220 В. Здесь основное правило — «Чем ниже ток х.х., тем лучше», тем форма тока холостого хода больше похожа на синус.
Для тороида в блоке питания УМЗЧ ток х.х.:
- 20-30 мА — «удовлетворительно»,
- 10-20 — «хорошо»,
- меньше 10 мА — «отлично».
Для вычисления количества витков первичной обмотки любым подручным проводом (в моем случае мгтф) наматываю вторичную обмотку, подав сетевое напряжение на первичную обмотку замеряю напряжение на вторичной обмотке.
У меня на 4 витках вторички тестер показывает 0,581 В. Соответственно количество витков первичной обмотки будет равно: U сети х N вторички / U вторички. На момент измерений в сети было 230 В. В цифрах получаем: 230 В х 4 витка / 0,581 В = 1583 витка.
Еще пару слов о намотке трансформатора. В целях максимального уменьшения помех, излучаемых тороидальным трансформатором, необходимо равномерно заполнять моточным проводом каждый слой обмоток. Если первую половину обмотки вы укладывали витки вправо, то вторую половину обмотки витки необходимо укладывать влево, не меняя при этом направление укладки самих витков вокруг сердечника. Если необходимо намотать две одинаковые обмотки (характерно для УМЗЧ) на шпулю сматвается двойной провод, а затем со шпули укладываются витки двух вторичек одновременно, как показано на фото.
В моем случае три слоя первички уложены в одну сторону, и еще три слоя в другую. Выводы первички сделаны как можно ближе друг к другу. Две вторички намотаны аналогично, два слоя укладывались в одну сторону и еще 2 слоя в другую. С соблюдением данных правил мною был изготовлен тороидальный трансформатор мощностью 120 Ват для усилителя Василича с N-канальным выходным каскадом Алексея Никитина, обеспечивший минимальные наводки на входные цепи УМЗЧ.
Буду рад если мой опыт изготовления тороидальных трансформатором будет полезен Вам.

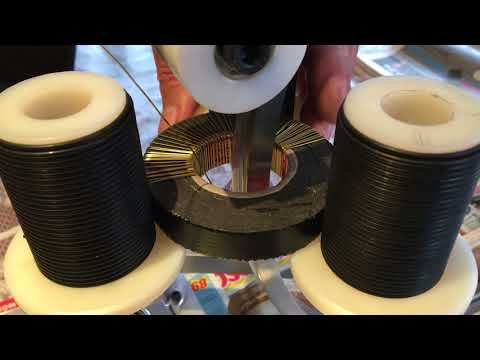

Видео:Намотка медной ленты на тороидальный магнитопроводСкачать
Способ намотки тороидальных трансформаторов
Федотов Алексей Геннадьевич (UA3VFS)
г. Гусь-Хрустальный
Видео:Намотка тороидальной катушкиСкачать
Способ намотки тороидальных трансформаторов .
Технология намотки и способ изоляции на самом деле очень прост и не предполагает ни в коем случае ни какой обмотки, ни лакотканью, ни чем-либо другим. Дело в том, что при любой обмотки лакотканью или другими изоляторами внутреннее окно ТОРА мгновенно заполняются, так как, на внешней стороне получается один слой, а на внутренней 5-10 слоев, да еще неровных. Я давно собирался написать статью о способе качественной намотки торов. Это довольно долго объяснять и лучше показать на фото. Причем после намотки обмотки не превращаются в колесо, а сам трансформатор не становиться, яйцеобразным и расход провода минимален. Ввиду всего этого и КПД трансформатора максимален. А что из этого получается, Вы можете посмотреть в моем усилителе.
Сразу оговорюсь, речь идет о мощных тороидальных трансформаторах. Габаритная мощность, которых более 500Вт. Которые мотаются проводами от 1 до 3мм. естественно виток к витку. И, как правила, сетевая обмотка которых лежит в приделах от 100 до 400 витков, всего, то есть 0,5-2 витка на вольт. Мотать таким способом менее мощные трансформаторы хлопотно, но при желании можно.
1) Необходимо сделать подставку для намотки тороида, делается это очень просто. Берем квадратный кусок ДСП или фанеры толщиной 10-15мм. Размерами 200Х200мм еще нам нужны два деревянных бруска длинной 200мм и с квадратом 20Х20мм. Эти два бруска нам нужно либо приклеить по центру нашей площадки, параллельно друг другу, на расстоянии между ними 100мм. А еще лучше привернуть к площадке эти бруски с помощью шурупов, но с потайными головками и головки утопить в фанеру иначе они будут царапать стол. Теперь если на эту подставку поставить тороид, он будет прочно и устойчиво стоять.
2) Нужен челнок, челнок я выпиливаю из оргстекла толщиной 5-6мм. Ширина обычно 30-40мм. длинна 300-400мм. Торцевые пропилы я делаю не углом, а полукругом и обрабатываю их напильником, что бы не портилась изоляция провода и даже проклеиваю одним двумя полосками изоленты опять же для защиты провода.
На челнок мы наматываем провод, не страшно, если провода не хватит, можно аккуратно спаять провод и мотать дальше. Но лучше все-таки рассчитать, так что бы провода хватило.
3) Теперь нам нужен материал для изоляции между слоями, это очень просто нужно найти
тонкий картон (упаковочный), я например, применяю коробки от динамиков для автомобилей. Главное что бы это был не толстый, но и не тонкий материал толщина картона, где-то 0,5мм. Если он будет с одной стороны глянцевый, то это тоже хорошо.
4) Еще нам потребуется нитки толстые 10-20 номер. Но на худой конец можно и 40 номер.
Сама намотка ведется от себя в правую сторону.
А теперь самое главное, это изготовление самих изоляционных прокладок между слоями.
Нам потребуется штангель-циркуль, с острыми концами .
Измеряем, внешний диаметр нашего тора , прибавляем 20мм. (для нахлеста) и делим пополам. Например, внешний диаметр тора 150мм.+ 20мм.= 170мм. 170мм./2 = 85мм.
Выставляем штангель на 85мм. и фиксируем винтом. Сам штангель мы будем использовать как циркуль для черчения кругов на картоне. Почему именно штангелем, а не обычным циркулем, которым и проще и удобнее? А все очень просто, когда мы будем острым и прочным концом штангеля чертить по картону, то на картоне останется продавленная борозда и именно она поможет нам. Эта борозда очень полезна для удобства сгибания внутренней рассеченной окружности наших прокладок. В общем, сами поймете, что штангелем лучше, чем удобным циркулем.
И так чертим, внешний круг на картоне и вырезаем его ножницами, в принципе внешний круг можно нарисовать и обычным циркулем.
Далее замеряем внутренний диаметр тора ничего не прибавляем, не убавляем, а просто делим пополам. Например, диаметр 60мм./2 = 30мм.
Выставляем, именно штангель-циркуль, на 30мм. фиксируем винтом и чертим внутренний диаметр на картоне.
Далее мы берем карандаш и линейку и работаем над внутренним кругом, сначала рисуем крест, то есть, делим круг на 4 части, потом на 8 частей, если внутренний диаметр ТОРА больше 60мм. то еще и на 16 частей.
>Далее мы рисуем обычным циркулем еще один круг, который меньше внутреннего в два раза, то есть, раздвигаем циркуль на 15мм.
А теперь нам потребуется ровный кусок, фанеры или ДСП на который, мы положим нашу картонную заготовку для прорезания концом острого скальпеля или ножа, нанесенных карандашом наших частей. Прорезать нужно по кругу от внешнего края окружности к центральной точке, не далее иначе картон будет задираться. Прорезать нужно насквозь картона. Далее ножницами вырезаем внутренний круг нарисованный нами обычным циркулем. Полученные дольки отгибаем перпендикулярно заготовки.
Понятно, что таких заготовок нужно на каждый слой по две штуки, каждый раз замеры диаметров делаются вновь, так как от слоя к слою их значение меняется.
Далее меряем высоту тора и вырезаем две полоски картона такой же ширины.
Одну полоску вставляем внутрь тора, так что бы нахлест был не более 10мм.
Вторую полоску накручиваем одним слоем на внешнюю сторону тора с таким же нахлестом.
Надеваем обе круглые заготовки на торцы тора, крепим ниткой в трех-четырех местах по кругу.
И далее начинаем мотать.
Самые опасные места для пробоя это углы окружностей ТОРА внешний и особенно внутренний. Поэтому если во время намотки мы увидим, что провод может соприкасаться с проводом внутреннего слоя, особенно по внутреннему углу окружности ТОРА. То необходимо подложить под провод полоски такого же картона шириной 10мм. и длинной по 20-30мм., там, где это необходимо. На внешней стороне, как правила этого делать не приходится, так как внешняя сторона заготовки наслаивается на край и хорошо предохраняет провод от замыкания.
Вся разметка и прорезка картонных заготовок делается с матовой стороны картона, применять картон с двух сторон глянцевый не желательно.
Перед тем как начать мотать тор, на пальцы рук нужно намотать два слоя изоленты на оба сгиба мизинца и на сгиб указательного пальца, иначе будут огромные водяные мозоли.
Многих интересует, как рассчитать ТОР.
Дело в том что количество витков будет зависеть от качества железа но приблизительный расчет делается просто, как и у обычного трансформатора только коэффициент берем 20-30.
Ну, например измеряем высоту, она = 10см.
Измеряем толщину стенки, она = 5 см.
10х5=50см.
25/50=0,5 витков на 1вольт.
220х0,5=110 витков сетевой обмотки.
Теперь начинаем мотать сетевую обмотку, намотав приблизительно 90 витков пробуем включить в сеть, меряя при этом ток холостого хода.
Совсем несложно подключить кончик провода прямо на челноке.
Постепенно доматывая провод, доводим ток холостого хода до 50-100ма. и на этом прекращаем мотать, полученное количество витков и будет реально. Теперь это реальное количество делим на 220 и получаем реальное значение количества витков на 1вольт.
И в соответствии с этой цифрой рассчитываем все выходные обмотки.
Имейте ввиду, что при включении трансформатора в сеть первичный мгновенный бросок тока очень большой. И для того, что бы не спалить тестер нужно делать так. Сетевой провод подключаем через замкнутый тумблер параллельно тумблеру включаем тестер, включаем вилку в розетку и только потом размыкаем тумблер, что бы посмотреть ток холостого хода.
Кстати именно из за мощного первичного броска тока трансформаторы мощностью более 1 КВт., обязательно нужно включать с помощью схемы мягкого включения. Тем более схема эта очень проста.
