Клапан обратный Danfoss NVD 812 пружинный из нержавеющей стали
Обратные клапаны Danfoss серии NVD 812 пружинные, монтируются в трубопроводных системах для обеспечения потока среды только в одну сторону. Используются в водораспределительных системах, в промышленных установках, а также на других магистралях с инертной по отношению к деталям изделия средой.
Читайте также: Если клапана зажаты признаки ваз 2114
Обратные клапаны NVD 812 имеют минимальное гидравлическое сопротивление, не производят шума при работе, не провоцируют гидроударов. Во время всего периода эксплуатации не требуют сервисного обслуживания.
Срабатывание запорной мембраны производится под действием пружины и возвратного потока транспортируемой среды. Нормальное положение клапана — закрытое. Модели с Ду 100…125 мм имеют трос для снятия антистатического напряжения.
| Артикул | Тип клапана | Тип | Диаметр, мм | Давление | Материал корпуса | В наличии |
| 065B7538 подробнее | Межфланцевый | NDV 812-100 | 100 | 40 бар | Нержавеющая сталь | по запросу |
| 065B7539 подробнее | Межфланцевый | NDV 812-125 | 125 | 40 бар | Нержавеющая сталь | по запросу |
| 065B7530 подробнее | Межфланцевый | NDV 812-15 | 15 | 40 бар | Нержавеющая сталь | по запросу |
| 065B7540 подробнее | Межфланцевый | NDV 812-150 | 150 | 40 бар | Нержавеющая сталь | по запросу |
| 065B7531 подробнее | Межфланцевый | NDV 812-20 | 20 | 40 бар | Нержавеющая сталь | по запросу |
| 065B7541 подробнее | Межфланцевый | NDV 812-200 | 200 | 40 бар | Нержавеющая сталь | 1 |
| 065B7534 подробнее | Межфланцевый | NDV 812-40 | 40 | 40 бар | Нержавеющая сталь | по запросу |
| 065B7535 подробнее | Межфланцевый | NDV 812-50 | 50 | 40 бар | Нержавеющая сталь | по запросу |
| 065B7536 подробнее | Межфланцевый | NDV 812-65 | 65 | 40 бар | Нержавеющая сталь | по запросу |
| 065B7537 подробнее | Межфланцевый | NDV 812-80 | 80 | 40 бар | Нержавеющая сталь | по запросу |
| 065B7532 подробнее | Межфланцевый | NDV 812-25 | 25 | 40 бар | Нержавеющая сталь | по запросу |
| 065B7533 подробнее | Межфланцевый | NDV 812-32 | 32 | 40 бар | Нержавеющая сталь | по запросу |
Клапаны обратные тип NVD 812 межфланцевые пружинные тарельчатые
Клапаны обратные тип NVD 812 служат для предотвращения течения обратного потока среды.
Применяются в системах теплоснабжения, промышленности в пределах эксплуатационных характеристик продукции. Преимущества и отличительные характеристики
• Работают бесшумно и в любом монтажном
положении.
• Не провоцируют гидравлического удара.
• Низкое гидравлическое сопротивление.
• Класс герметичности по ГОСТ Р 54808-2011:
Класс Е (допускается протечка). Основные характеристики:
• Монтажное положение: любое.
• Условный проход: Ду = 32–200 мм.
• Рабочая среда: вода для систем отопления, ГВС, ХВС, гликолевые р-ры до 50%.
• Температура среды:
тип NVD 802:
— от –10 до 200 ºС (для Ду = 32–50 мм),
— от –10 до 100 ºС (для Ду = 65–200 мм);
тип NVD 812:
— от –10 до 350 ºС.
• Присоединение к трубопроводу: межфланцевое.
Читайте также: Вентиль электромагнитный клапан нормально закрытый 12v vbb504
Номенклатура и кодовые номера для оформления заказа

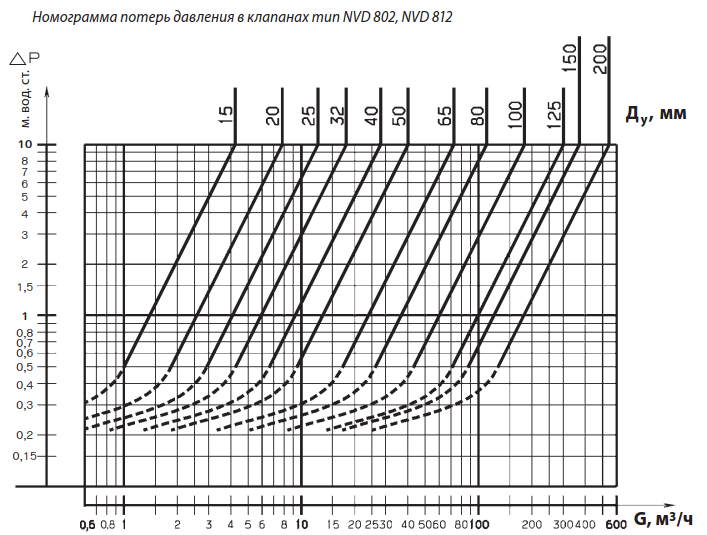

| Условный проход Ду, мм | Кодовый номер | Условное давле- ние Ру и максимальное рабочее давление Рр при Тмакс., бар | Температура перемещае- мой среды, о С | Условная пропускная способность Kvs, м 3 /ч | |||||||||
| Т мин. | Т макс. | ||||||||||||
| 15 | 065B7530 | 40 | –10 | 350 | 4,24 | ||||||||
| 20 | 065B7531 | 7,8 | |||||||||||
| 25 | 065B7532 | 12,4 | |||||||||||
| 32 | 065B7533 | 18 | |||||||||||
| 40 | 065B7534 | 28 | |||||||||||
| 50 | 065B7535 | 40,1 | |||||||||||
| 65 | 065B7536 | 72,5 | |||||||||||
| 80 | 065B7537 | 111,0 | |||||||||||
| 100 | 065B7538 | 182,0 | |||||||||||
| 125 | 065B7539 | 302,0 | |||||||||||
| 150 | 065B7540 | 370,0 | |||||||||||
| 200 | 065B7541 | 546,0 | |||||||||||

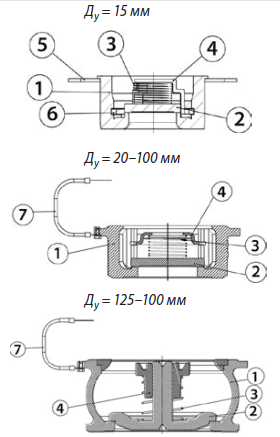

Устройство и материалы
Клапан обратный тип NVD 812
| № | Деталь | Материал | |||||
| 1 | Корпус | Ду = 15 мм | Нерж. сталь AISI304 | ||||
| Ду = 20–65 мм | Нерж. сталь AISI304 | ||||||
| Ду = 80–100 мм | Нерж. сталь AISI316L | ||||||
| Ду = 125–200 мм | Нерж. сталь AISI304 | ||||||
| 2 | Затвор клапана | Ду = 15–100 мм | Нерж. сталь AISI316L | ||||
| Ду = 125–200 мм | Нерж. сталь AISI304 | ||||||
| 3 | Пружина | Нерж. сталь AISI302 | |||||
| 4 | Направляющая | Ду = 15 мм | Нерж. сталь AISI316L | ||||
| Ду = 20–100 мм | Нерж. сталь AISI304L | ||||||
| Ду = 125–150 мм | Нерж. сталь AISI316L | ||||||
| Ду = 175–200 мм | Нерж. сталь AISI304 | ||||||
| 5 | Проволочная петля для центровки | Бихромированная сталь | |||||
| 6 | Фиксатор | Нерж. сталь AISI302 | |||||
| 7 | Антистатический трос | Медь | |||||

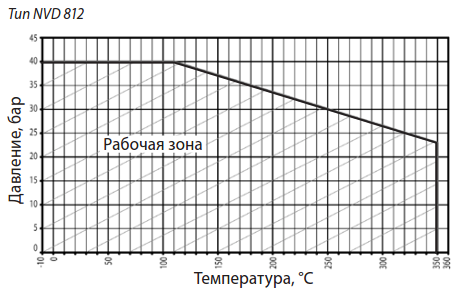

Рабочая зона

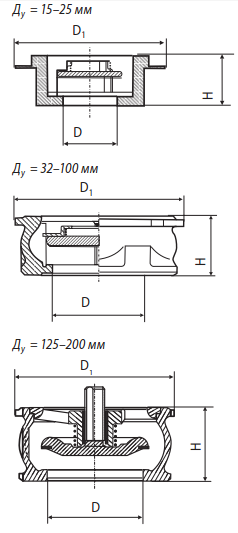

Габаритные и присоединительные размеры
| Тип NVD 812 | ||||||||||||
| 15 | 15 | 53 | 16 | 0,1 | ||||||||
| 20 | 20 | 63 | 19 | 0,14 | ||||||||
| 25 | 25 | 73 | 22 | 0,23 | ||||||||
| 32 | 32 | 84 | 28 | 0,35 | ||||||||
| 40 | 40 | 94 | 31,5 | 0,52 | ||||||||
| 50 | 50 | 109 | 40 | 0,73 | ||||||||
| 65 | 65 | 129 | 46 | 1,52 | ||||||||
| 80 | 80 | 144 | 50 | 2,17 | ||||||||
| 100 | 100 | 170 | 60 | 3,35 | ||||||||
| 125 | 125 | 192 | 90 | 8,55 | ||||||||
| 150 | 150 | 224 | 106 | 12,70 | ||||||||
| 200 | 200 | 284 | 140 | 30 | ||||||||
