Обдирка шин от уаз

Опиши процесс обдирки, интересно шина однопучковая.
Подумываю 13 шины ободрать для резины на квадр.

Сообщение Вова В » 28 фев 2013, 16:37

[quote=»КОНСТАНТИН ВОЛКОВ»] Вова В

Опиши процесс обдирки, интересно шина однопучковая.
Подумываю 13 шины ободрать для резины на квадр.[/quote

на квадр ,наверное проще регрувером порезать

Сообщение Вова В » 28 фев 2013, 16:38

Сообщение Дмитрий78 » 28 фев 2013, 17:58

Сообщение Вова В » 28 фев 2013, 19:11

Сообщение КОНСТАНТИН ВОЛКОВ » 19 апр 2013, 20:17

КОНСТАНТИН ВОЛКОВ писал(а): Вова В

Опиши процесс обдирки, интересно шина однопучковая.
Подумываю 13 шины ободрать для резины на квадр.[/quote

на квадр ,наверное проще регрувером порезать

Сообщение Патрик 35р » 23 май 2013, 18:00

Сообщение muksun-86 » 27 май 2013, 20:12

Всем привет! Подскажите вот такие колесики ободрать получится?
Не будет ли подводных камней?

Сообщение Kurkol » 27 май 2013, 20:53

Я ободрал на днях одно такое. Протектор резал поперечный. Сначала вырезал боковину по кругу, а потом протектор. В районе 9-ти кг. получилось. Я срезал только резину, ну и на боковине возле посадочного еще малость корда.

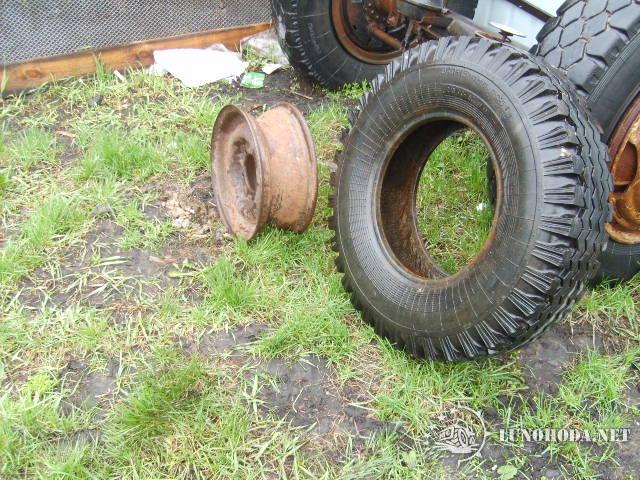

Теперь думаю уазовский диск облегчать, или чего с нуля ваять.. фото завтра постараюсь скинуть.

Сообщение muksun-86 » 27 май 2013, 21:03

Сообщение roman » 29 май 2013, 09:14

Сообщение muksun-86 » 29 май 2013, 17:42

фото завтра постараюсь скинуть.

Сообщение Kurkol » 30 май 2013, 14:46

muksun-86 я думал ты уже и так ободрал

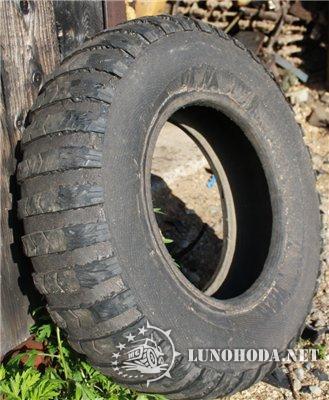

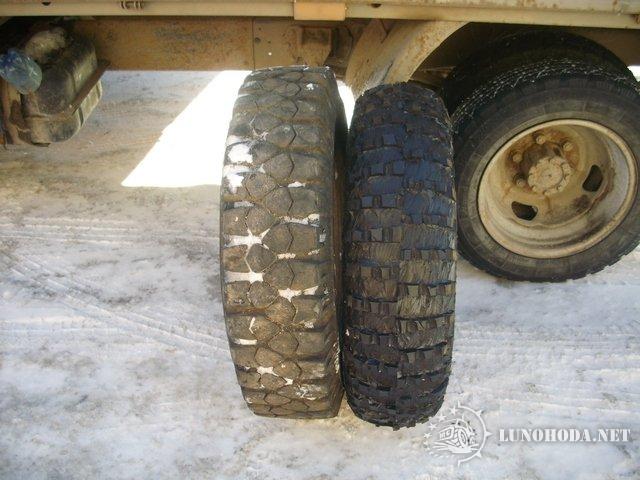

уазовское колесо ободранное, думаю протектор надо пореже

бока ножом пообрезал, чтобы было как мотоциклетное, т.е. округлое

У меня колесо было с стертым протектором, и то пока углы не пообрезал проминалось плохо, а если протектор высокий то наверно надо будет продольные канавки на перемычках нарезать, чтобы плющилось хорошо.

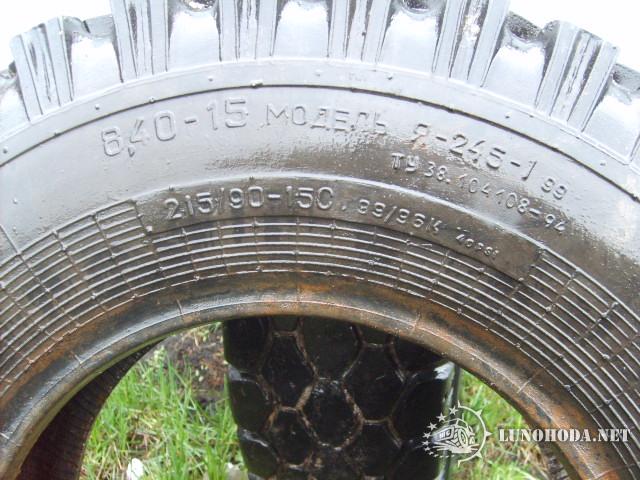

Видео:Обдирка покрышки УАЗ модель Я 245Скачать

Какие шины подходят для обдирки

Видео:Диски УАЗ под шины ГАЗ 66 своими рукамиСкачать

Какие шины подходят для обдирки

Сообщение Юра 76 » 30 окт 2010, 07:06

Во первых безопасность аккуратней с ножом не стойте по ходу лебедки держитесь сбоку чтоб при срыве клещей или обрыве троса не заредило в лоб используйте трос потолще не так пружинит как тонкий.
мой инструмент

что есть и что будет.Для более ровного протектора расчертите покрышку ширина нового протектора 2-3 см

Боковину не обязательно чертить я нарисовал чтоб видно где резать

глубина прореза для Омскшина Кама режется чуть глубже.

сначало выдираем проволоку прорезаем по кругу примерно1 см от края глубина прореза такаяже

После того как прошли по кругу прорезаем окно

окно прорезали нужно чтоб было видно проволоку

с помощью молотка и отвертки подцепляем 4-5 проволочин

немного отодрав отверткой вставляем монтажку выдираем еще если мешает корд подрезаем

отодрав немного роволоки фиксируем покрышку и цепляем лебедку как на фото

выдираем прволоку если мешает корд или зарез не глубокий подрезаем

после того как вырвали первые проволочины подцепляем весь остальной пучек и выдираем

пррезаем чуть выше середины посадочного

вставляем клещи как на фото

подрываем покрышку на несколько перехватов

прорезаем боковину не глубако чтоб не испортить

подрезаем начало первого клыка

цепляем к лебедке и натягиваем

натягиваем и подрезаем с низу вверх

нож ходит с низу вверх дабы не испортить покрышку

когда подрезаете протектор старайтесь чтоб основание было шире вершины режте под углом

Видео:,,Обдираем" покрышку Р-245 УАЗСкачать

Какие шины подходят для обдирки

Между тем, самодельную покрышку для колеса такого вездехода можно изготовить из подходящей шины (с диагональным волоконным кордом, не рваной и не совсем «лысой») от колеса грузовика или колёсного трактора. Для преобразования обычной шины в «пневматик» от неё отсекается все лишнее: ведь нагрузка вездехода (даже с пассажирами) на них в несколько десятков раз ниже, чем в штатном варианте.

Как известно, любая пневматическая шина — это многослойная оболочковая конструкция из резины, наваренной на корд, которая на бортах заворачивается вокруг стальных стержней-сердечников слоистой петлёй. Для наглядности можно распилить поперёк болгаркой любую ненужную шину (ведь валяются они везде, даже в тайге и тундре), и всё станет ясно. Условно покрышку можно разделить на следующие составные части: беговая дорожка, борта и боковины (наружные и внутренние для шин с направленным рисунком протектора — одинаковые по конструкции, но зеркально отображённые).

Каждая часть, в свою очередь, состоит из нескольких (и даже множества) тесно взаимосвязанных элементов. Так вот, снаружи надо снять избыточную резину боковин и протектора, а изнутри — удалить посадочные сердечники (оставив при необходимости лишь один) и даже часть прорезиненной кордовой основы шины, вот только при этом очень трудно оставить в целостности нити корда оставшегося ближайшего слоя. Для колёс своего вездехода я использовал «кразовские» шины размерами 1090x508x420 мм (диаметр качения х посадочный диаметр х ширина).

Пока шины были ещё неободранными, они весили столько, что в одиночку не мог их приподнять и поставить на беговую дорожку протектора. После же обдирки покрышка весит максимум 30 кг, а всё колесо — около 50 (ещё камера — 4 — 5 кг и диск — 16 кг). Думаю, что легче сделать уже невозможно, по крайней мере, очень непросто. По ходу процесса облегчения (уменьшения массы) покрышки изготовил несколько приспособлений (в основном, различные фасонные долота).

Основное требование к ним — прочность, так как все они ударного действия. И ещё. Боковые ножи фасонных долот должны иметь развал 3 — 5°. Тогда их не будет заклинивать в прорубаемых канавках, а в самих канавках протектора не будут застревать камешки. Сначала на кромке борта (посадочного диаметра) шины ножом вырезал уголок до стальных проволок сердечника и изучил внутреннее строение борта обрабатываемой покрышки. Затем прорезал посадочную кромку изнутри ножом с отступом от внутреннего края на 17 — 20 мм на глубину 4 — 5 мм по периметру.

Слои, а, точнее, петли, надо раздвинуть. Для этого использовал самодельное приспособление (наподобие циркуля) из двух лучей (отрезков трубы наружным диаметром 22 мм), на концах которых приварены клинья (у меня они из П-образного профиля — швеллера, но будет лучше вырезать их из уголка). Полки клиньев сводил вместе, забивал их кувалдой в прорезь между петлями и растягивал сначала двумя рычагами-монтировками за свободные полки швеллеров лебёдкой. Но так разрывать слои оказалось делом нелёгким.

Поэтому приварил к клиньям тяги и расслаивал бортовые петли шины уже с помощью лебёдки. Разорвав слои в этом месте, передвигал приспособление дальше по посадочной окружности. За одну установку отрывал 60 — 70 мм. Помогать можно ножом, но только тупым, чтобы не резать нити корда. При первоначальном зарезе угодить между слоями вряд ли получается, но это и не важно. А вот дальше необходимо, подрезая нитки, попасть точно между нужными слоями. Лишние слои от каждой боковины (от борта до середины протектора) отделял за три прохода по кругу (тремя полосами).

Когда отделяемая полоса начинала мешать осуществлению операции, её отрезал, обязательно оставив миллиметров 10 уже отделённой полосы, иначе потом очень сложно попасть именно на этот же слой. Надрезал бортовую часть кордовой основы изнутри и отрывал её, навёртывая на лом с ухом (ключ для сборки отопительных регистров в батарею с двумя зубьями-зацепами). У меня была слабая лебёдка, да я и не торопился: за два часа ободрал боковины, за час — поперечные прорези беговой дорожки, часа три наворачивал на лом куски

Как ободрать покрышку: текстовая инструкция

Необходимость снятия покрышки возникает в случае ее сильного износа или повреждения камеры. Снимите колесо, приподняв автомобиль при помощи домкрата. Полностью стравите воздух из камеры. Мелом сделайте пометки на диске и покрышке. Если после ремонта вы будете устанавливать ее на прежнее место, это позволит избежать разбалансировки.
Вставьте монтировку под покрышку. Высвободите небольшую ее часть. Натяните на борт диска. Монтировку не убирайте. Продвигайте ее вдоль диска до тех пор, пока край покрышки не будет полностью выведен на борт. Выньте вентиль из отверстия и достаньте камеру из колеса. Проделайте то же самое со вторым краем покрышки. Вы успешно справились с поставленной задачей.
Снять покрышку с обода велосипедного колеса можно даже без помощи монтировки или монтажной лопатки. Прежде всего выкрутите клапан ниппеля, спустите из колеса воздух. Это намного облегчит вашу задачу. Большими пальцами прожмите покрышку по всему ее краю вокруг обода. Сделайте то же самое с другой стороны колеса. Отделите покрышку от обода и сдвиньте к его середине. Теперь оба корда проходят по центру обводного канала.
Возьмите колесо двумя руками и, передвигаясь одновременно с обеих его сторон, пальцами сдвигайте покрышку в сторону ниппеля. Ее край поднимется над ободом. Захватите рукой протектор и сильно потяните вверх. Заведите большие пальцы рук под корт покрышки и потяните на себя. Она легко перебросится через борт обода. Стаскивая корд, пройдитесь пальцами вокруг всего обода. Достаньте камеру. Сдерните корд со второй стороны обода. Вы сняли покрышку без помощи инструментов и поэтому не поцарапали обод, не повредили камеру и не лишились от излишнего усердия монтажки. К тому же, такой метод с успехом может быть применен в походных условиях

Метод наружной обдирки двухпучковых шин.

Видео:Я-324 нарезка для УАЗаСкачать

О колесах ободрышах

Изготовить облегченные шины для вездехода самостоятельно вполне возможно. В простонародье их еще называют колеса ободрыши и пневматики. Основой для будущих комплектующих вездехода могут послужить бывшие в употреблении колеса трактора, КАМАЗа и КрАЗа.

Читайте также: Критерий износа летних шин

Весят такие покрышки много, поэтому чтобы подогнать их под обычный вездеход, понадобится ободрать верхний слой. И тут встает вопрос: как ободрать колеса на вездеход? Процедура это довольно сложная и трудоемкая, поэтому сразу следует запастись терпением и силами. Работа предстоит очень аккуратная, так как при любом неловком движении можно будет испортить шину навсегда.

Когда необходимая покрышка уже выбрана, то нужно ее подготовить к работе. Для этого потребуется вымыть ее и высушить, а также металлической щеткой убрать все камни, застрявшие в протекторе. Еще одним важным моментом предшествующей работы является выбор помещения. Оно должно быть просторным и хорошо оборудованным. Отличным вариантом может стать вместительный гараж.

Видео:Колеса с уаза на ниву, с кара на ниву, нарезка протектораСкачать

Обдирка шин для вездехода

Из самых необходимых можно выделить:

Если все комплектующие имеются, то можно начинать. Наносить меловую разметку необходимо для будущей прорисовки протектора. Причем это можно делать насколько позволит фантазия. Но лучше нарисовать самый простенький, чтобы работы было меньше.

Самой первой подготавливается лебедка, ее следует надежно прикрепить к стене либо полу. Недалеко от лебедки потребуется оборудовать место фиксации покрышки. Она должна устанавливаться и быть неподвижной во время работы электролебедки. Можно сделать отверстие в бетонном полу и вставить туда лом, а на него в последствии одеть шину. Но если фантазия может выдумать крепление поинтереснее, то не стоит сдерживаться. Для канцелярского ножа обязательно понадобятся сменные лезвия, так как во время работы они очень быстро тупятся.

Видео:Обдирка покрышки за 10 мин для вездехода.Скачать

Инструкция по обдирке резины

Начинать обдирать можно сразу после всех подготовительных этапов и сбора инструментов. После нанесения разметки протектора по меловым линиям следует пройтись канцелярским ножом. Его необходимо держать под углом, иначе у протектора не получится вид трапеции. Глубина надреза должна доходить до плетеного корда. Лезвие ножа не нужно выдвигать сильно, так как оно быстро сломается под усилием. Только кончик должен выглядывать из пластмассовой основы.

Для этого следует прорезать колесо по всей окружности, отступив от края около одного сантиметра. Глубина надреза должна быть такая, как и на протекторе. Чтобы поддеть проволоку, понадобится прорезать ножом небольшой квадрат и отодрать его. После этого она станет видна и ее легко можно будет поддеть. Сделать это можно отверткой, понемногу оттягивая проволоку к себе. Потом уже отвертку можно заменить монтажкой, чтобы вытянуть больше проволоки для зацепки лебедкой.

Чтобы проволока отворачивалась быстрее, ее с обеих сторон нужно подрезать ножом. Когда получилось вытянуть достаточную петлю, то можно переходить к этапу фиксирования покрышки. Трос с крюком цепляется за петлю и запускается лебедка. Шина должна быть неподвижной, иначе проволоку вытянуть не получится. Спешить не стоит, так как рядом с проволокой нужно будет делать подрезы для ее хорошего выхода. Также можно немного помогать лебедке монтажкой. Когда этот этап работы окончен, можно переходить к следующему.

После удаления проволоки канцелярским ножом следует прорезать выше посадочного места покрышки по кругу. В место разреза нужно вставить клещи и плотно зажать. Крюк лебедки зацепить за клещи и понемногу тянуть. Таким образом получится содрать резиновое кольцо. После этого поперечными надрезами нужно исполосать бок колеса. Но заранее лучше сделать разметки, чтобы было виднее.

Когда надрезание закончено, то до края полоски нужно прицепить клещи и зажать. И с помощью лебедки содрать отмеченный пласт. Для удобства нужно подрезать ножом края, но делать это аккуратно, дабы не задеть корд. После обдирки всех полос можно приступать к протектору. Его понадобится прорезать бензопилой. Но делать тоже надо все аккуратно, иначе вся работа сойдет к нулю. Если все делать правильно, то получатся очень даже добротные колеса обдирыши для вездехода.

Видео:4Х4►На сколько легче оригинала нарезанная резина Я324А ?Скачать

Как ободрать шины от ГАЗ 66 на УАЗ

Покрышки от ГАЗ 66 наиболее часто пригождаются для такого рода работ, так как кордовых слоев там немного, и сделать из них легкие колеса не так уж трудно. Но многие профессионалы своего дела все же отмечают, что данные покрышки после обдирки сильно лохматятся. Такие колеса быстро стираются и могут прослужить совсем недолго. Поэтому во время срезания боковых полос стоит работать аккуратнее, дабы не сильно порезать нити. Но зато покрышки получаются не жесткими, что очень хорошо для вездехода.

Еще автолюбители часто интересуются: какие шины ободрать под высоту 900? Для такого дела подойдут покрышки с посадочным диаметром на 16 дюймов, имеющие 850 мм по наружному диаметру. Это такие шины, как я-324, нкф-8 от тракторной телеги ПТС-4, и колеса от комбайна л-163. После обдирки получится сделать их как раз около 900 мм в высоту.

Купить уже готовые колеса с дисками специально для вездехода — очень дорого, поэтому можно попробовать сделать все самостоятельно. Главное — найти покрышки-доноры и запастись терпением. А если присутствует страх, то можно отдать такие колеса на обдирку профессионалам. Стоить это будет все-равно дешевле, чем новый комплект шин.

Видео:ВОТ ТАКИЕ ДИСКИ Я СОБРАЛ ДЛЯ СВОЕГО ВЕЗДЕХОДА.Скачать

Как сделать ободрыши из покрышек своими руками?

Для любого вездехода решающим условием отличной проходимости является использование правильных покрышек.

Но стоимость подходящего комплекта немалая, ведь нередко его выпускают либо в незначительных количествах, либо по специальному заказу.

А ведь изготовить шины низкого давления вполне реально самостоятельно. Работа эта трудоемкая, требует терпения и внимания. Готовый продукт имеет характерное название – ободрыши.

Видео:Шины ободрыши урал лаптежник по снегу.Скачать

Что такое ободрыши и для чего они нужны?

Ободрыши (они же шины низкого давления) – это «ободранные» от лишней резины огромные покрышки трактора, грузовика или вертолета.

Благодаря большой площади таких колес и их низкому давлению на поверхность, оснащенная ими обычная легковушка становится настоящим внедорожником.

С ободрышами Нива и Уазик могут преодолеть самые разнообразные препятствия – поля, пустыни, каменистую и заболоченную почву.

Без колес с низким давлением сложно обойтись охотникам и просто любителям покататься по труднопроходимой местности.

Самостоятельно сделать такие шины – не проблема. Для этого вполне хватит самых обычных инструментов вроде ножа или лебедки. Еще понадобится немного сноровки.

Перед тем, как начинать создавать шины с низким давлением, нужно ясно понимать, для чего конкретно они понадобятся, то есть, в каких условиях, где именно они будут эксплуатироваться.

Подумать о вышеперечисленном необходимо заранее.

Видео:Изготовление ободрышей. Обдирка шины кф-97.Скачать

Процесс создания шин низкого давления

Чтобы изготовить шины с низким давлением на УАЗ, каракат или Ниву, нужно создать саму покрышку, а также крепкое основание из металла, чтобы на него ее прикрепить.

Для самостоятельного создания ободрышей понадобятся:

Также может понадобиться молоток (для рихтовки).

Чтобы сделать ободрыши, большие шины нужно будет освободить от лишней резины на протекторе и боковых частях (боковинах). Также необходимо удалить посадочные сердечники и основание корда (внутренний защитный слой покрышки).

Теперь начинаем шину обдирать:

Чтобы дело шло легче и быстрее, подрезаем ее ножом.

Камера для будущего колеса готова.

Покрышку качаем и можем устанавливать на наш автомобиль.

Видео:Обдирка шины ГАЗ-66Скачать

Плюсы и минусы

У ободрышей много преимуществ перед купленными колесами:

Не лишены ободрыши и некоторых недостатков:

Видео:ИД П284 правильный выбор б/у покрышки для ОБОДРЫШЕЙ.Скачать

Видео по теме

Автор видео подробно демонстрирует, как сделать колеса-ободрыши для вездехода из грузовых шин.

Видео:Обдирка шин ВИ-3 Краз лаптёжник часть 5Скачать

Заключение

Ободрыши – совсем недорогая замена вездеходных шин. Сделать их совсем несложно.

Они превратят обычный УАЗ или Ниву в настоящий вездеход и внедорожник. Ездить на таком автомобиле можно везде.

Еще одна идея для техники — самодельные гусеницы, о которых прочесть можно здесь.

А если остались тракторные покрышки, из них можно сделать водоем для сада и массу других поделок.

Видео:Грязевая резина из покрышек УАЗ своими руками, я-245Скачать

Колеса низкого давления для караката – Как сделать ободрыши из покрышек своими руками: шины низкого давления из грузовых колес для вездехода, уаза, нивы, караката

Для любого вездехода решающим условием отличной проходимости является использование правильных покрышек.

Но стоимость подходящего комплекта немалая, ведь нередко его выпускают либо в незначительных количествах, либо по специальному заказу.

А ведь изготовить шины низкого давления вполне реально самостоятельно. Работа эта трудоемкая, требует терпения и внимания. Готовый продукт имеет характерное название – ободрыши.

Видео:уаз 315 на ободрышах кф97Скачать

Что такое ободрыши и для чего они нужны?

Ободрыши (они же шины низкого давления) – это «ободранные» от лишней резины огромные покрышки трактора, грузовика или вертолета.
Благодаря большой площади таких колес и их низкому давлению на поверхность, оснащенная ими обычная легковушка становится настоящим внедорожником.

С ободрышами Нива и Уазик могут преодолеть самые разнообразные препятствия – поля, пустыни, каменистую и заболоченную почву.

Без колес с низким давлением сложно обойтись охотникам и просто любителям покататься по труднопроходимой местности.

Самостоятельно сделать такие шины – не проблема. Для этого вполне хватит самых обычных инструментов вроде ножа или лебедки. Еще понадобится немного сноровки.

Перед тем, как начинать создавать шины с низким давлением, нужно ясно понимать, для чего конкретно они понадобятся, то есть, в каких условиях, где именно они будут эксплуатироваться.

Подумать о вышеперечисленном необходимо заранее.

Видео:сравнение УАЗа на ободрышах и стандартного УАЗа по снегуСкачать

Классификация авторезины

Тироидная модель
Покрышки классифицируются по типу конструкции.

Сегодня автовладельцы используют следующие виды шин сверхнизкого давления:

Вам это будет интересно О резине для авто Ахиллес

Помимо этих видов шин в продаже можно встретить пневмокатки. Такие покрышки очень объемные, имеют выраженные грунтозацепы, надежный корд. Считаются очень долговечными.

Видео:УАЗ дизель на КрАЗовских ободрышах. (примерка колёс, пробный выезд)Скачать

Процесс создания шин низкого давления

Чтобы изготовить шины с низким давлением на УАЗ, каракат или Ниву, нужно создать саму покрышку, а также крепкое основание из металла, чтобы на него ее прикрепить.

Для самостоятельного создания ободрышей понадобятся:

Также может понадобиться молоток (для рихтовки).

Читайте также: Размер шин для тигуан 2010

Чтобы сделать ободрыши, большие шины нужно будет освободить от лишней резины на протекторе и боковых частях (боковинах). Также необходимо удалить посадочные сердечники и основание корда (внутренний защитный слой покрышки).

Теперь начинаем шину обдирать:

Чтобы дело шло легче и быстрее, подрезаем ее ножом.

Камера для будущего колеса готова.

Видео:однопучковое КФ-105А обдиркаСкачать

Как сделать диски для вездехода своими руками

Процесс работы над дисками можно разделить на этапы. Этапы работы:

Читать также: Масло идемитсу зепро 0w20 отзывы

Таким образом, у вас будет сделана бочка для диска.

Видео:ОБДИРКА ВИ 3. ОБЗОР. ОБОДРЫШИ ДЛЯ ВЕЗДЕХОДА-БОЛОТОХОДА.ШЕРПыСкачать

Плюсы и минусы

У ободрышей много преимуществ перед купленными колесами:

Не лишены ободрыши и некоторых недостатков:

Видео:Нарезка Я324. или бюджетный вариант 35 грязевых колес.Скачать

Выбор протектора и подбор диска

Что бы подобрать шины низкого давления, на ниву к примеру, надо ориентироваться на следующие показатели. Для эксплуатации модернизированного автомобиля в грязи следует иметь высокий протектор с эффектом самоочистки. Для торфяников не требуется сильно грубого и высокого протектора, так как он будет смещать (рвать) верхний слой и уменьшать сцепление. В песчаниках (или эксплуатация в снежных районах) шины должны быть с редкими элементами протектора.

В конце нашего рассказа о том, как сделать колеса низкого давления, следует упомянуть о дисках.

Самодельный диск из алюминиевых тазов на заклепках

Чаще всего такие диски изготавливаются из стандартных, с некоторой корректировкой параметров. Иногда они расширяются путем вставки полосы-вкладыша. Более легкие вездеходы типа каракаты и самокаты могут оснащаться дисками из алюминиевых тазиков (в более тяжелых вариантах диски не выдерживают нагрузок).

Крепление дисков и камер осуществляется с помощью ремней, роль которых вполне может выполнять транспортерная лента или пожарный шланг.

Уважаемые посетители сайта «Самоделкин друг» сегодня мы с вами разберем поэтапно, как ободрать шины для вездехода. Ребята в основном их называют ободрыши, превматики, шины низкого давления.. Донорами для изготовления облегченных шин самодельных вездеходов в основном служат б/у покрышки от Отечественных тракторов и грузовых автомобилей, как показала практика лучшие от КРАЗа и КАМАЗа, тракторные Т-150. Вес таких покрышек в обычном состоянии очень велик для небольшого вездехода, но если ободрать верхний слой резины до плетеного корда, то вес шины существенно сократиться примерно до 30 кг. Конечно еще прибавит вес камера 4 кг, диск 16 кг, вообщем полностью укомплектованное колесо будет весить не более 50 кг, что вполне приемлемо для самодельного вездехода

Обдирка покрышек дело довольно серьезное и кропотливое, к нему нужно отнестись с особой ответственностью и аккуратностью, потому как одно неловкое движение ножом или пилой отправит заготовку в утиль.

Для начала нужно нанести разметку на колесо белым мелом, затем при помощи канцелярского ножа сделать надрезы. Извлечь металлическую часть корда в основании при помощи щипцов и электролебедки, а далее сдираем саму резину, как это делается смотрим далее..

Инструменты

Пошаговая инструкция по обдирке шин для вездехода своими руками.

Вот такие ободрыши в итоге должны у вас получиться.

Большое спасибо за внимание, надеемся данный материал поможет вам. Если у Вас есть опыт в данном деле, то пожалуйста поделитесь с нами (форма для комментария ниже)

Целесообразность установки

Рассмотрим особенности, которые делают шины низкого давления настолько эффективными:

Регулировать удельное давление на грунт, а следовательно, и проходимость можно изменение внутреннего давления покрышки. Транспортное средство реально оборудовать автоматической подкачкой шин, после чего изменять давление можно из салона.

Единственный заметный недостаток шин низкого давления – уязвимость к прокалыванию острыми предметами. Такой минус обусловлен высокой эластичностью резины, что при преодолении бездорожья является дополнительным плюсом.

Принцип создания вездехода на колесах

Для начала определитесь со своими потребностями и поймите, какой тип машины вы хотите сделать. Тут многое зависит от условий и личного желания, поэтому что-то порекомендовать сложно.

Теперь определимся с обстоятельствами эксплуатации, характеристиками такими как вместимость и грузоподъемность. С учетом этой информации наметьте концепцию машины в будущем и перейдите к проекту вездехода эскизного типа, где в общем есть компоновка и расположение каждого узла и агрегата ТС. Важно помнить о водителе, пассажирах, их количестве, чтобы рассчитать места для них.

Двигатель или мотоблок

Подойдет не любой силовой агрегат, основное требование к нему – функция принудительного охлаждения, потому что вездеходы ездят на небольших скоростях, и простой мотор от мопеда может перегреваться. Если было решено использовать небольшой двигатель от мотоцикла, то нужно охладить его, используя вентилятор и кожух, направляющий движение воздушного потока.

Силовой агрегат должен иметь нормальный запас мощности, чтобы обеспечить вездеходу возможность проезжать в разных условиях. Для расчета подходящей нужно использовать формулу: nдв. макс. =10-3 Nуд.mп; (nдв. Наибольшая мощность, Nуд – удельная мощность на одну тонну веса, находящаяся в пределе 20 – 35 л.с.).

Если есть желание использовать машину в течение круглого года, лучше воспользоваться 4-х тактным силовым агрегатом. Эти двигатели просто запускаются и стабильно функционируют при минусовой температуре по сравнению с 2-х тактными моделями. Точных рекомендаций по разновидностям мотора, бензинового или дизельного, нет, но у всех есть свои особенности и положительные-отрицательные качества.

Среди моторов производителей России хорошо зарекомендовали себя варианты от мотоциклов, а из автомобильных распространены модели семейства «ЗАЗ». Достаточно часто можно видеть силовые агрегаты, которые собраны на базе тракторных пускачей с использованием элементов иных моторов, они работают с разными типами сцепления и коробками передач. Сейчас распространены вездеходы самодельные, которые состоят из мотоблока, что связано с возникновением на рынке дешевых двигателей производства КНР.

Энтузиасты создают самоделки на гусеничном ходу и больших шинах с использованием китайских силовых агрегатов, которые производятся по сертификату японских производителей. Они отличаются высоким качеством и небольшой ценой при нормальных мощностях.

Основные части машины, которые можно приобрести или изготовить самостоятельно на базе мотоблока:

Вездеход, произведённый на мотоблочной основе, часто маломестный, грузоподъемность не больше 200 кг. Ширину можно рассчитать, учитывая условия устойчивости к опрокидыванию, она должна быть в пределах от 1.1 тыс. мм и больше.

Новые мотоблоки от производителей Нева, МТЗ и Угра оборудованы двигателями с мощностью выше 10 л.с., этого хватает для движения со скоростью 10 км/ч и более. По бездорожью, во время прохождения жижи или сложных мест скорость может быть в пределах 1-2 км/ч.

Ходовая часть

Конструкция ходовой части имеет независимые подвески, при этом технологически они сложнее, но обеспечивают удобства водителю и пассажирам. Вместе с колесами на базе пневматиков получается хороший эффект.

Рама есть разных видов: просторная, плоская, цельная или раздельная (для машин с гусеницами или колесами). При этом сочлененный тип вездехода имеет хороший потенциал для конструкторской мысли. Но из-за сложностей находит небольшое применение в такой сфере, как вездеходы самоделки.

Варианты конструкции

Поскольку в нашем случае нам интересен процесс изготовления покрышек повышенной проходимости своими руками, останавливаться на заводских вариантах конструкции мы не будем. Виды шин низкого давления, которые доступны для самостоятельного изготовления:

Покрышки сверхнизкого давления

Многие знают, что на вездеходных авто стоят шины сверхнизкого давления, повышающие проходимость в условиях бездорожья. Особенностью такой резины считается объемность, а сниженное давление повышает свойства плавучести и амортизирующие качества. Всё в симбиозе позволяет автомобилю наиболее уверенно двигаться в условиях бездорожья. Их конструкция такая же, как и у стандартной шины — это бескамерная покрышка и автомобильный диск.

Применение покрышек низкого давления Важно!

Резина без камеры позволяет проводить ремонтные и реставрационные мероприятия.

Делаем ободрыши

Для самостоятельного изготовления шин низкого давления вам потребуются:

Самостоятельное изготовление

Чтобы изготовить ободырыши, первым делом необходимо вытащить боковой металлический корд. Для этого сделайте надрез, отступив от внутренней части покрышки примерно 10 мм. Подцепите корд отверткой, а затем, зацепив крюком, выдерните металлический обод с помощью лебедки.

Надрежьте профиль покрышки по внутреннему периметру (где раньше было металлическое кольцо из проволоки). Именно за надрезанный отрезок необходимо зацепиться зажимом. С помощью лебедки создайте натяжения, а затем канцелярским ножом постепенно подрезайте отслаиваемый кусок. После обдирки всей шины вы получите ободрыши. Учтите, что при создании натяжения шина будет стремиться посунуться, поэтому необходимо реализовать упор.

При работе не стойте по направлению натяжения лебедки, чтобы зацеп не сорвался и не причинил вам травм. Разумеется, стоит подумать о сохранности вещей, находящихся в зоне поражения.

Особое внимание этому пункту стоит уделить, если ободрыши вы делаете с помощью установленной на автомобиле лебедки. Для обдирки совсем необязательно создавать большое усилие. Для пущей безопасности положите на трос старую куртку, которая послужит своеобразным гасителем, если зажим все-таки сорвется.

Диски

На видео достаточно ясно показан процесс изготовления дисков своими руками. Поскольку шина после обдирки приобретает эластичность, необходимо позаботится о хорошем боков подпоре. Чтобы при уменьшении давления ободрыши не спускали и не стремились разбортироваться, при монтаже применяется специальный герметик. При выполнении всех рекомендаций самостоятельно сделанные шины низкого давления практически не уступают заводским аналогам.

Простой каракат 4×4 «logza»

Данный каракат строился для поездок на рыбалку, охоту, а так же использования для хозяйственных нужд, вроде доставки дров. Вездеход рассчитан на двух человек, а так же может перевозить груз весом до 250 килограмм. Для постройки вездехода автор использовал следующие детали:
1) двигатель от мотоцикла ИЖ-Планета 5 2) мосты от автомобиля москвич 412 с передаточным числом 4.22 3) редуктор СЗД 4) Камеры и покрышки от т-150 5) диски от газ-52 6) коробка переключения передач от Уаза 7) звезды на 20 зубьев и другие цепи с шагом 19 и 25.4, а так же цепь от мотоцикла Иж

Читайте также: Для чего применяется шина соединительная типа pin гребенка

Рассмотрим более подробно основные этапы постройки вездехода и узлы его конструкций.

Была сделана раздаточная коробка из редуктора инвалидки.

Переход ШРУСа во фланец сделан довольно просто: была выточена шайба, которая одета на обрезанный вал гранаты ШРУСа, а затем обварена с двух сторон.

Колеса вездехода сделаны из камер т 150 размером 530 на 610, покрышки от этого же трактора были облегчены. Диски были изготовлена на основе дисков газ 52 и трубы 1\2 дюйма.

Покрышка была облегчена, оставлены 4 слоя основного корда. Толщина покрышки по беговой дорожке и до половины боковины стала 6-7 мм. В месте крепления ремней оставлено утолщение. Вес покрышки составляет 36-37 килограмм. само же колесо в сборе, состоящее из камеры, диска, флиппера, покрышки весит примерно 70 килограмм.

Ниже представлены фотографии обдирки покрышек и нарезания протектора:

Эта покрышка была изготовлена из радиальной резины, отличие от диагональной только в долговечности. Сложность обработки примерно одинаковая у обоих типов резины. На фотографиях колес виден старый флиппер, в новой варианте он заходит под покрышку.

За долгое время эксплуатации вездехода, было всего два прокола камер, причем оба между диском и покрышкой. Ремешки же отлично выдерживают нагрузки и не рвались.

Вот так сделан узел перелома рам на вездеходе: До модернизации на каракате стояла раздаточная коробка реверс, которая была собрана из корпуса мотоколяски сзд и внутренностей самой сзд, а так же мотороллера муравей.

После была установлена вторая коробка от УАЗ 469. Благодаря такой модернизации максимальная скорость вездехода возросла с 40 километров в час до 60 километров в час по ровной поверхности.

На карданный вал установлена звезда от заднего колеса мотоцикла Иж-планета спорт. Она зажата между двумя фланцами кардана и хвостовика моста стандартными четырьмя болтами. Количество зубьев на звезде такое же как на стандартном иже. Уязвимыми местами трансмиссии является сильный вылет колесного диска. Перегруз вездехода так же отрицательно влияет на целостность полуосей.

При работе в паре с дополнительной коробкой переключения передач мощности двигателя от Ижа хватает полностью. Без дополнительной коробки было бы довольно сложно перевозить тяжелые грузы, особенно по болотистой местности. то есть без дополнительной коробки передач, автору бы не удалось выбираться за сбором ягод, что естественно его не устраивало и он установил коробку. Единственное что не устраивает в двигателе, дак это сильный износ поршней, их хватает максимум на два сезона при постоянной эксплуатации вездехода.

Другие фотографии конструкций вездехода:

Для коробки передач от Уаза было выточено два корпуса под дополнительные подшипники и сальники на первичный и вторичный валы. причем, на первичном и вторичном валах была нарезана резьба для закрепления ступиц звёздочек. Так же были изготовлены сами ступицы под звёзды. Плюс подобной конструкции для автора в том, что запчасти для Уаза найти в его местности довольно легко и по относительно дешевой цене.

Цепь с коробки на мост не тянется,прочности ижевской цепи хватает полностью. Цепи были использованы с шагом 19 и 25.4, хотя мотоциклетная цепь гораздо качественнее чем обычные колхозные. К тому же цепь для мотоцикла Иж продается практически в любом специализированном магазине. На коробке переключения передач установлены звезды по 20 зубьев.

Работы по обшивке вездехода:

Фотографии испытания машины:

Вездеход имеет несколько недостатков. Самым очевидным автор считает отсутствие пониженных передач. Вторым недостатком является не столь сильная надежность полуосей как хотелось бы, хотя если не превышать нагрузки в 250 килограмм, то полуоси вполне выдерживают. В остальном же вездеход доказал свою надежность и качество и за много лет эксплуатации трансмиссия вездехода не нуждалась в капитальном ремонте либо модернизации.

Автор вездехода: Виктор с ником «logza» из города Шенкурск Архангельской области.

Источник Доставка новых самоделок на почту

Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

*Заполняя форму вы соглашаетесь на обработку персональных данных

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Общая информация о камерах для караката

Конструкция колеса состоит из покрышки, установленной поверх диска. Первым этапом работы является создание шины низкого давления, вторым — металлического основания, на которую она крепится, затем идет сборка.

Наиболее доступны покрышки от ГАЗ-66 или ЗИЛа 131. Стоит упомянуть о том, что лучшими исходниками для экспериментов являются колеса от авиационной техники. Они рассчитаны на значительную нагрузку. Их структура и свойства однозначны во всех направлениях.

Можно использовать шины, бывшие в употреблении.

Для того чтобы ознакомиться с фронтом работ, следует представить конструкцию покрышек. Многослойный «пирог», названный автомобильной шиной, представляет собой череду разного рода оболочек, составленных из металлизированных нитей, тканевой основы, несходных покровов резины.

Самодельные вездеходы на пневмоходу из мотоблока

Самодельные пневмоходы на шинах низкого давления популярны ввиду их универсальности и прочности: и летом (каракат на пневмоходу), и зимой (снегоход из мотоблока) такой агрегат всегда будет на ходу.

Конструкция пневмохода самодельной сборки, основывается на главной тяговой силе – мотоблоке. Мотоблок представляет собой двигатель с имеющимся вращательным элементом, позволяющим использовать насадки – культиватор, роторную косилку, плуг и другие. Часто можно встретить пневматики с прицепом – мощности агрегата среднего класса хватает даже на то, чтобы перевезти стог сена.

В любом случае, покупать дорогой механизм нет никакого смысла, так как все равно пневмоход будет модернизирован под конкретные нужды.

Выбор двигателя

Мощность двигателя самоделок на пневмоходу определяет производительность мотоблока, и, следовательно, чем выше мощность, тем эффективнее будет работать пневмоход. Но есть и обратная сторона медали: с высокой мощностью повышается и расход топлива, а это не практично, если вы живете далеко от заправки. Если вы планируете использовать пневмовездеход только летом, то лучше остановиться на бюджетной модели, которая имеет двухтактный двигатель. Он быстро заводится и имеет более простую конструкцию.

Для зимней рыбалки или охоты подойдет только четырехтактник.

Четырехтактные мотоблоки благодаря пошаговым ступеням включения в работу прогревается постепенно, что значительно продлевает срок службы пневмохода.

Алгоритм процесса

Суть работы состоит в планомерном избавлении исходной покрышки от нескольких наслоений. Выполняется согласно заранее продуманной схеме.

Основную часть материала снимают с протектора и боковин. Демонтируют крепежные сердечники. Роль ребер жесткости в конструкции шин низкого давления играют выпуклые элементы узора, оставшиеся нетронутыми. Как правило, в качестве рапорта применяется «елочка» с узкой дорожкой — ребордой — посередине (или без нее).

Для первопроходцев этого дела, рекомендуют раздобыть не один комплект шин, а на одну-две больше. Перед тем как приступить к частичной обдирке слоев, первую покрышку нужно разрезать и внимательно ознакомиться с ее строением. Например, определиться с тем, на какой глубине расположен тот или иной слой. На второй запасной шине желательно отработать приемы работы, например, сделать вытяжку нитей корда или отсечь одинаковые куски резины по размеченной схеме.

Опытные водители предлагают приноровиться резать на глубине, где проходит границы самых прочных слоев. Так затрачивается меньше физических усилий. Работа получается более аккуратной и протекает быстрее.

Перечень мероприятий

1. Подготовка. Для процесса обдирки будущей шины низкого давления, она должна быть вычищена, вымыта и обсушена. Затем ее поверхность размечают с помощью маркера.

2. Прорезание контура. Более легко надрезать боковину, поэтому с этого места начинают работу. Делают надрез на глубину до первого слоя нитей корда шины. Через него с помощью кусачек перерезают проволоку. Одно за другим вытягивают металлические волокна.

Согласно эскизу делается более широкий надрез, проходящий через беговую дорожку и боковину. Используя кусачки, надсекают поверхность и отрывается часть обшивки. В случае если есть лебедка, натяжение троса постепенно увеличивают, пока не достигнут цели — полного отделения слоистого элемента резины, называемого клыком.

Таким способом обрабатывают всю поверхность. По завершении работы покрышку необходимо внимательно проконтролировать на предмет перерезания основания. Если такой казус случился, то время потрачено впустую, и надо брать в работу новую шину.

3. Конструкция подчищается наждачной шкуркой и слегка рихтуется молотком.

Приступаем к изготовлению

Для начала избавляемся от наружного пучка проволочного корда. Для этого прорезаем окошко, кусачками перекусываем один из витков, и намотав проволоку на плоскогубцы вытаскиваем ее по всему диаметру. Затем производим прорезку всей боковины по направлению от корда до протектора на расстоянии 7-10 см друг от друга. Глубина должна доходить до первых слоев корда.

Формирование протектора будущей шины следует начинать с графической разметки. Рисунок протектора в шинах низкого давления своими руками определяется функциональным назначением, сложностью и фантазией. Наиболее распространенным и простым в изготовлении является вариант «елочки» с центральной ребордой или без таковой.

Для основы лучше подбирать шины от грузовиков

Прорисовав весь рисунок, приступаем к нарезке контуров. При этом лезвие ножа ставится под таким углом к поверхности, что бы сечение протектора имело форму правильной трапеции. Таким образом, прорезав все торцы очерченного рисунка можно приступить к обдирке. Обычно подготовительный процесс занимает большую часть времени и требует усидчивости и терпения. Тем не менее, именно от подготовки будет зависеть сам процесс обдирки, его скорость и точность.

При обдирании колеса следует проявлять осторожность, дабы не подрезать клык протектора. Появляющийся справа слой корда исчезнет после обработки последнего клыка.

Кусачками цепляем клык, и постепенно увеличивая натяжение троса лебедки, ножом подсекаем боковые грани. Работа не сложная, но требует сосредоточенности и внимания на всем этапе, так как минимальный подрез не в том направлении может привести к непоправимому результату.

• Свежие записи
  • Нужно ли менять пружины при замене амортизаторов
  • Скрипят амортизаторы на машине что делать
  • Из чего состоит стойка амортизатора передняя
  • Чем стянуть пружину амортизатора без стяжек
  • Для чего нужны амортизаторы в автомобиле




  источники:

  https://fasad-adelante.ru/obdirka-shin-ot-uaz
