Шины низкого давления используемые в производстве вездеходов Тайга 4х4.
Нам задают много вопросов по колёсам, на которых собирается наш вездеход. Шины ободрыши изготавливаются из большого количества автомобильных шин. Расскажем о шинах ниже. Мы используем далеко не все.
Так же посетители группы задают много вопросов про разные узлы вездехода. Попробуем ответить на все постепенно.
Итак. Основные шины из которых делаются ободрыши.
ОИ-25. Урал. Размер 14.00-20 или 370-508. Норма слойности 10/12/14/16. Резина двухпучковая, но бывает встречается и однопучковая. Средняя масса 94 кг. Наружный диаметр 1260.
ИП-184. Урал, КАМАЗ. Размер 1220*400-533. Норма слойности 10. Резина двухпучковая. Средняя масса 90 кг. Наружный диаметр 1200.
ВИ-3 Краз. Урал, КАМАЗ. Размер 1300×530-533 (530/70-21). Норма слойности 12/14/16. Резина двухпучковая. Средняя масса 140 кг. Наружный диаметр 1280.
ИД-П 284. Урал. Размер 1200×500-508 (500/70-20). Норма слойности 16. Резина двухпучковая. Средняя масса 116 кг. Наружный диаметр 1185.
ВИД-201 Краз. Урал, КАМАЗ. Размер 1300×530-533 (530/70-21). Аналог ВИ-3. Норма слойности 16. Резина двухпучковая. Средняя масса 140 кг. Наружный диаметр 1280.
О-47А. В простонародье «Наташка». Урал, КАМАЗ. Размер 1100×400-533 (400/70-21). Норма слойности 12. Резина двухпучковая. Средняя масса 107 кг. Наружный диаметр 1120.
Шины режутся вручную. Основной рисунок – это ёлочка. На снимке есть вариант с центральной полосой и без неё. Тут, как говорится, кому что нравится. Некоторым пользователям нравится без центральной полосы, объясняя тем что лучше проходимость. На наш взгляд с центральной полосой крепче держатся нарезанные грунтозацепы, хотя колеса ободрыши получается на несколько килограмм тяжелее.
По желанию покупателя можем нарезать рисунок несерийный, например, протектор шестеренка. После обдирки масса колеса уменьшается более чем вдвое.
Изготавливаем Диски для шин низкого давления своими руками делаем сами. Стандартно диски делаем для бескамерки. Заготовки для диска режем лазером, конуса гнём сами, сами свариваем. Бедлоки тоже наши. Красим в покрасочной камере порошком. После сборки колеса, во внутреннюю полость добавляем специальную жидкость для герметичности. Для этого кран сделан с большим сечением. Для накачки колеса есть переходник. Вообще в каракатостроении есть диски без конусов, просто цилиндрические, но мы отказались от этой конструкции.
Читайте также: Шины для бмв 6gt 630d xdrive
Какие колёса лучше? Чем проще, тем лучше. Достаточно Ураловских ОИ-25 или ИП-184.
Но для дотошных пилотов можно ковырнуть глубже. Нужно рассматривать несколько показателей в комплексе.
Здесь всё просто и показателей мало. Это объём колеса, ширина и высота.
Постараюсь объяснить на цифрах. По теоретическим размерам, если взять просто объём одной покрышки, то картина выходит такая:
Но это ещё не весь объём колеса. Конический диск добавляет свои пять копеек к объёму колеса.
Итого колесо плюс диск имеем:
Общий объём колеса влияет на плавучесть, вездеход с большим объёмом колеса будет иметь меньшую «осадку» в воде. Тут лидер ВИ-3 ( или ВИД-201).
Даже если принять во внимание то, что смоченный объём не превышает половины объёма колеса, то разница очень большая. ВИ-3 от ОИ-25 в сумме 4-х колёс отличается на более чем 200 литров. Действительно вездеходы на ВИ-3 хорошо плавают. Даже, правильнее сказать, имеют меньшую осадку.
Высота колеса влияет на клиренс. Самый большой клиренс у ОИ-25 и ВИ-3. С другой стороны, немного меньший диаметр колеса у ИП-184 и ИДП-284 придаёт лучшую динамику при движении. Вездеход более приёмистый и отзывчивый на газ.
Ширина колеса влияет на пятно контакта. Здесь хороши ИДП-284 и ВИ-3. То есть для жидкого болота должно быть получше.
Что есть плохого? Вернее неудобного. Вездеход на ВИ-3 – имеет большую ширину. Не удобно в лесу, не влезает в Газель. Ну и ВИ-3 дороже всех прочих.
Но ещё раз повторюсь для практики наиболее универсальны и удобны ОИ-25 и ИП-184.
Видео:Обдирка Урал Лапоть.Скачать
Как ободрать покрышки для вездехода| Инструкция
Уважаемые посетители сайта “Самоделкин друг” сегодня мы с вами разберем поэтапно, как ободрать шины для вездехода. Ребята в основном их называют ободрыши, превматики, шины низкого давления.. Донорами для изготовления облегченных шин самодельных вездеходов в основном служат б/у покрышки от Отечественных тракторов и грузовых автомобилей, как показала практика лучшие от КРАЗа и КАМАЗа, тракторные Т-150. Вес таких покрышек в обычном состоянии очень велик для небольшого вездехода, но если ободрать верхний слой резины до плетеного корда, то вес шины существенно сократиться примерно до 30 кг. Конечно еще прибавит вес камера 4 кг, диск 16 кг, вообщем полностью укомплектованное колесо будет весить не более 50 кг, что вполне приемлемо для самодельного вездехода
Читайте также: Шины волга 2410 размер шин
Обдирка покрышек дело довольно серьезное и кропотливое, к нему нужно отнестись с особой ответственностью и аккуратностью, потому как одно неловкое движение ножом или пилой отправит заготовку в утиль.
Для начала нужно нанести разметку на колесо белым мелом, затем при помощи канцелярского ножа сделать надрезы. Извлечь металлическую часть корда в основании при помощи щипцов и электролебедки, а далее сдираем саму резину, как это делается смотрим далее..
Инструменты
- электро-лебедка
- трос
- клещи
- канцелярский нож
- точило
- бензопила
- лом
- монтажка
- покрышка от трактора или грузового автомобиля
Пошаговая инструкция по обдирке шин для вездехода своими руками.
И так, первым делом следует подготовить площадку где вы будете работать, а именно нужно неподвижно и надежно закрепить электролебедку к полу или стене. Далле при обдирке колесо тоже должно быть зафиксировано, делается это при помощи лома и отверстия в бетонном полу, куда вставляется лом и удерживает покрышку на месте. Так же понадобятся клещи и канцелярский нож и сменные лезвия к нему.
Режущий инструмент и клещи.
Затем необходимо подготовить покрышку, предварительно осмотрев на наличие порезов и трещин, металлической щеткой счистить образив и камушки застрявшие между протекторами. Нанести разметку при помощи мела.
После чего можно начинать орудовать канцелярским ножом. ВНИМАНИЕ! Нож держим под углом, чтоб протектор получился в виде трапеции. Глубина реза строго до начала плетеного корда!
Обратите внимание на нож, в таком положении должно быть лезвие.
После чего необходимо удалить проволоку из основания колеса, для чего следует сделать надрез ровно по центру и так пройдя по всей окружности. Отступаем от края где то 1 см, режим на такую же глубину что и протектор.
Чтобы добраться до проволоки, надо проделать окно, так же режем ножом.
Срезаем резину и видим эту самую проволоку.
Далее ее нужно поддеть, берем отвертку и начинаем вытаскивать понемногу.
Передаем эстафету монтажке и подрезаем резину ножом.
После того как будет вытащена более-менее приемлемая петля, то цепляем крюк троса от электролебедки, а само колесо стопорим при помощи лома, чтоб покрышка была неподвижна
Выдираем проволоку при помощи лебедки, спокойно и не торопясь, по мере подрезаем резину чтоб проволока хорошо выходила наружу.
После чего следует сделать надрез чуть выше посадочного места.
Вставляются клещи в место разреза и зажимаются.
И так же при помощи лебедки сдираем кольцо.
Затем снова канцелярским ножом начинаем резать боковую часть покрышки по заранее размеченным линиям.
Далле цепляем за край клещи и начинаем сдирать при помощи электролебедки.
По краям подрезаем ножом, но будьте аккуратны не задевайте корд, работайте ножом снизу вверх.
Далее переходим к немее трудоемкой работе по прорезанию протектора, делается это в основном при помощи бензо или электропил.

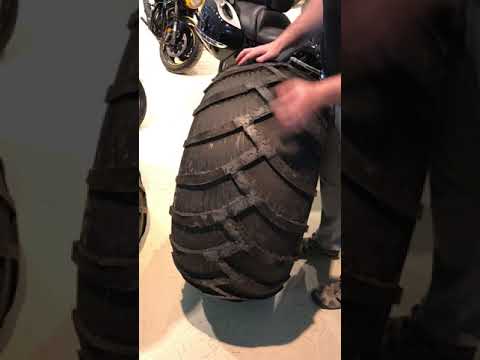

Вот такие ободрыши в итоге должны у вас получиться.
Большое спасибо за внимание, надеемся данный материал поможет вам. Если у Вас есть опыт в данном деле, то пожалуйста поделитесь с нами (форма для комментария ниже)
Читайте также: Как правильно хранить шины без дисков с дисками
Видео:Обдирка шины ИД П-284 Урал "Лапоть".Скачать
Как ободрать шины Ид-п284 Урал лапоть.
Показать панель управления
Видео:Обдирка покрышки за 10 мин для вездехода.Скачать
Комментарии • 45
Молодца.учусь у тебя .хочу себе сделать пять штук.покажи поподробней как закрепить шину.,если ещё занимаешься?и нож смачивает или не надо?
Хорошо объясняешь, с душой )
Красота, вот бы мне такие колесики
Добрый день! А в Тобольске коллег по цеху у Вас нету?? А то тестю надо ободрать два колеса. никого найти не может..сидит с бензопилой и ножом мучается.
@Ипполит Воробьянинов живу в Вагайском р-не с. Птицкое.100км от Тобольска.
@Рашид Курманалиев где живёте?
Везите ко мне обдеру по 3000 за колесо.
Здравствуйте, к сажелению ни кого нет, жаль далеко, я бы сам помог.
Всем привет. Ребята, кто знает, можно ли ободрать шины от мини погрузчика или бобкат? Спасибо
Не чем ни могу помочь, не сталкивался и не интересовался.
Здраствуйте! Диски сами делаете для такой резины?
Вы же в Тюмени находитесь, можно заехать до вас ? Покажите как обдирать?
Здравствуйте, звоните завтра 89829007238
Пилку широкую заточить и мыло хозяйственное раствори и само будет резаться
Пила сильно уступает ножу, нож на много практичнее.
