Обработка заготовок в центрах

Обработка в центpax должна выполняться при правильной зацентровке заготовки. На зацентрованную заготовку 1 ( рис. 268 ) надевают хомутик 2 и закрепляют его винтом 4, после чего заготовку устанавливают на центры без люфта.

Вращение от шпинделя станка хомутику 2 и заготовке 1 передается через навинченный на резьбовую часть шпинделя поводковый патрон 3. Типы центровых отверстий показаны на рис. 269 .

Рис. 269 . Типы центровых углублений:
а — с одинарным конусом; б — с двойным конусом; в — с двойным конусом и резьбой

Передний центр, установленный в коническом отверстии шпинделя, вращается вместе с заготовкой. Задний центр ( рис. 270, а ) установлен неподвижно в пиноли задней бабки, и заготовка в процессе ее обработки трется центровым углублением по конусу центра, изнашивая его.

Рис. 270 . Токарные центры:
а — простой; б — срезанный «полуцентр» с шариком; в — с шариковым наконечником; г — обратный центр; д — вращающийся центр

С целью уменьшения износа заднего центра центровое углубление заготовки смазывают тавотом, а на рабочем конце заднего центра наплавляют твердый сплав. При работе с большими числами оборотов пользуются вращающимся задним центром ( рис. 270, б ). Кроме простого и вращающегося центров, применяют срезанный ( рис. 270, в ) центр, полуцентр при подрезке торца, центр с шариковым наконечником ( рис. 270, г ) при обтачивании конической поверхности в центрах способом смещения задней бабки и обратный центр (р ис. 270, д ) при обтачивании заготовок малого диаметра (до 5 мм), у которых концы делают коническими для установки в обратных центрах. При обтачивании в центрах гладких валов вначале подрезают один торец и обтачивают конец вала на достаточную длину для установки хомутика. Затем вал перевертывают, подрезают второй торец и обтачивают цилиндрическую поверхность.

Обтачивание ступенчатых валов можно делать разными способами. На рис. 271 показаны 2 способа обработки ступенчатых валов.

Рис. 271 . Способы вытачивания ступенчатого вала:
а — первый способ; б — второй способ

Подрезание торцов в центрах выполняют с поперечной подачей специальными подрезными резцами при установке обрабатываемой заготовки в «срезанном» центре ( рис. 272, а ) или же при зацентровке заготовки с двойным конусом и при ее креплении в простом центре ( рис. 269, б и 272, б ).

Рис. 272 . Подрезка торцов, вытачивание канавок и галтелей

Галтель (закругление между двумя цилиндрическими поверхностями) можно вытачивать при обточке цилиндрической поверхности прямым проходным резцом, имеющим необходимое закругление режущего лезвия; иногда галтель вытачивают специальным резцом ( рис. 272, в ).

Канавки вытачивают резцом соответствующей формы с поперечной подачей. Широкие канавки вытачивают теми же резцами сначала с поперечной, а затем с продольной подачей.

Обработка в центрах и люнете выполняется с целью избежания ошибок токарной обработки . В процессе обработки на центрах заготовка под действием радиальной составляющей силы Ру изгибается. При большой длине заготовки после обтачивания диаметр в середине получается больше, чем по краям. Для устранения (или уменьшения) величины прогиба и применяют установку заготовок в центре и подвижном или неподвижном люнетах.

Неподвижный люнет ( рис. 273, а ) устанавливается на направляющих 4 станины и крепится к ней при помощи болта 3. Опорой заготовке 2 в люнете служат кулачки 1 или ролики, регулируемые винтами.

Рис. 273 . Люнеты токарного станка:
а — неподвижный; б — подвижный

Подвижной люнет ( рис. 273, б ) перемещается вместе с суппортом 4 и крепится к нему с обратной стороны обрабатываемой заготовки 3. Два кулачка 2 люнета подводятся вплотную к обрабатываемой заготовке винтами 1 и препятствуют прогибу заготовки.

Обработка в кулачковых патронах применяется для заготовок с отверстиями и большими торцовыми поверхностями (маховики, шкивы, втулки и т. д.).

Простые четырехкулачковые патроны ( рис. 274, а ) имеют независимое перемещение каждого кулачка 4 от отдельного винта 5. Такое перемещение кулачков позволяет устанавливать и закреплять как цилиндрические, так и нецилиндрические заготовки с необходимой точностью.

Рис. 274 . Кулачковые патроны к токарным станкам:
а — четырехкулачковый; б — трехкулачковый «самоцентрирующий»

Самоцентрирующие трехкулачковые патроны ( рис. 274, б ) приводятся в действие от малого конического колеса 2, вращающего большое коническое колесо 3, с обратной стороны которого имеется торцовая резьба (спираль Архимеда) 4. В пазах патрона перемещаются одновременно три кулачка 1. Движение кулачков 1 в радиальном направлении корпуса патрона позволяет установить и закрепить точно по оси шпинделя заготовку с цилиндрической наружной или внутренней поверхностью.

Обработка на оправках применяется в случаях, требующих получения наружной поверхности концентрично относительно отверстия.

Обработку при комбинированном закреплении применяют для сравнительно тяжелых заготовок. Один конец заготовки закрепляют в кулачковом патроне, а в отверстие второго конца вставляют грибок, поддерживаемый центром ( рис. 275, а ), и протачивают наружную поверхность почти до кулачков патрона. После этого обрабатываемую заготовку перевертывают, устанавливают ее в кулачки патрона и неподвижный люнет ( рис. 275, б ), затем обтачивают поверху, подрезают торец и растачивают отверстие.

Рис. 275 . Обтачивание при комбинированном способе крепления заготовок:
а — в патроне при поддержке «грибком»; б — в патроне и люнете

Сверление , зенкерование и развертывание на токарном станке выполняют вручную путем подачи пиноли задней бабки вместе со вставленным в нее инструментом. Иногда осуществляют механическую подачу сверла, зенкера или развертки суппортом.

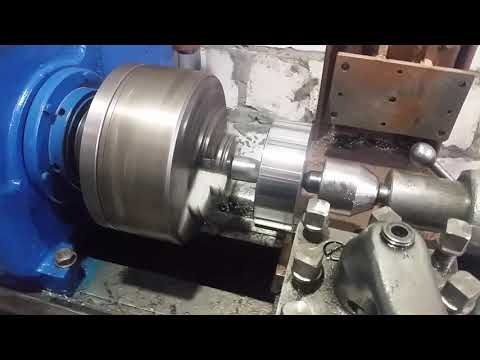

Видео:Обработка заготовки в центрахСкачать

Закрепление в центрах при токарной обработке деталей

Метод крепления и установки заготовки в станке выбирают с учетом точности обработки, габаритов и жесткости материала. Обработка в центрах — это один из широко используемых методов точения деталей на токарном оборудовании.

Видео:Нетрадиционный способ центровки длинной, кривой заготовки в токарномСкачать

Когда применяется крепление в центры

• Так протачивают длинные детали, у которых длина пятикратно превышает поперечник;
• если нужно создать концентричность поверхностей во время фиксации;
• дальнейший этап точения проходит на шлифовальном оборудовании;
• технология не предусматривает другие методы.

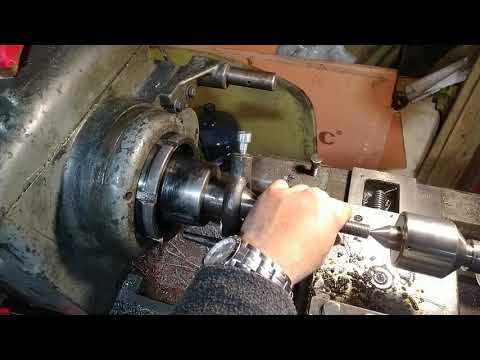

Видео:Как обработать деталь в центрахСкачать

Технология крепления

Заготовка фиксируется в центрах с использованием специальных оправок. Для этого конус оправки не должен превышать 1:2000. На подготовительном этапе в торцах детали делают центральные выемки, в которые будут вставлены верхушки обоих центров. Оправку обрабатывают смазкой и плотно натягивают болванку. Для большей плотности по концу оправки аккуратно постукивают деревянным чурбачком. Закрепление детали в оправках такого типа может меняться в зависимости от ее поперечника.

Движение болванке передается посредством поводкового патрона, который надевается на резьбу шпинделя. Палец поводкового патрона принуждает болванку к вращению. Этот метод более опасен для оператора станка, поэтому предпочтительнее использовать планшайбу поводкового типа с защитным кожухом. Болт закрепляют хомутиком, который опирается на лыску оправки.

Установка заготовок с отверстиями (например, зубчатых колес или втулок) происходит с использованием центровых оправок разнообразной формы. Один из типов оправок имеет шейку в форме цилиндра, на нее надевают заготовку и закрепляют шайбой с гайкой. Гайка прижимается к буртику и фиксирует полученную конструкцию. Слева при помощи винта крепится хомутик. Деталь фиксируется в станке для точения выемками на торцевых участках оправки.

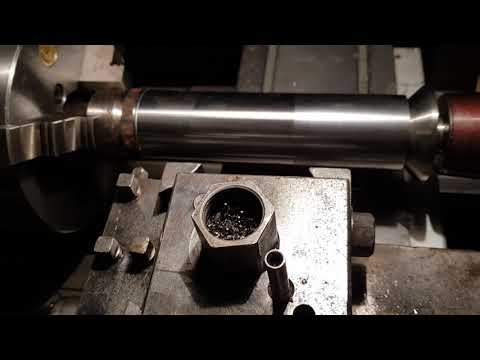

Видео:Как установить резец по центру (маленькая хитрость)Скачать

Конструкции центров

Центры для токарной обработки могут иметь различную конструкцию. Самая распространенная представляет собой конус, на него надевается заготовка, а также хвостовик конической формы. Хвостовик должен совпадать с отверстиями пиноли и шпинделя станка.

Для закрепления заготовок с внешними конусами используются обратные центры. Конусообразное окончание должно совпадать с серединой хвостовика. Чтобы проверить совпадение в шпиндель вставляется центр и запускается на малых оборотах. Об исправности детали говорит отсутствие биения.

Задний центр чаще всего неподвижный, передний вращается с заготовкой и шпинделем. В результате трения выходят из строя обе поверхности, поэтому необходимо наносить смазку:

Перед смешиванием необходимо растереть в порошок без комков серу и мел. Если не использовать смазку, поверхности центров разрушатся, изменится их конфигурация.

Во время точения заготовок на больших скоростях центры быстрее изнашиваются, увеличивается отверстие в торце самой детали. Чтобы уменьшить разрушение заднего конуса на него наплавляют износостойкий слой.

Стандартный центр используют при скоростях до 120 оборотов в минуту. Во время работы с громоздкими и тяжелыми заготовками на высоких оборотах, при выборке крупной стружки жесткости конструкции мало: деталь начинает вибрировать и может отжаться.

Поэтому используют вращающиеся центры, смонтированные в заднюю стойку. Он содержит шпиндель, который крутится в радиально-упорном подшипнике. При высоких нагрузках предпочтительнее роликоподшипник, при средних — шарикоподшипник.

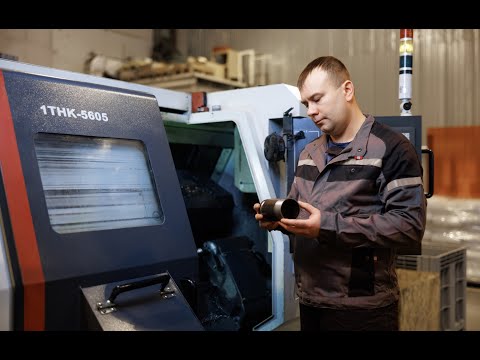

Видео:Сверхточные, современные токарные станки с ЧПУ. Сверхточная обработка металла. Залипательное зрелищеСкачать

Отладка оборудования

Чтобы во время точения получилась деталь цилиндрической формы, нужно совместить центры с осью шпинделя и передвигать по ней резак.

Правильность отладки проверяется так: оба центра придвигаются друг к другу. Когда их верхушки совмещаются, можно закреплять заготовку и приступать к ее обтачиванию.

В противном случае необходимо проверить положение задней стойки, иначе поверхность детали невозможно будет вывести в конус. Иногда центры не совпадают из-за мусора в шпинделе и пиноли, поэтому предварительно их прочищают. Если после всех процедур биение продолжается, его требуется заменить.

Проверив положение, можно закреплять заготовку:

1. Пиноль выдвигаем из стойки на 35 — 45 мм.
2. Задняя стойка перемещается вдоль станины и фиксируется в нужном месте.
3. Обрабатываем выемку в заготовке, которая будет совмещаться с задней стойкой.
4. Совмещаем болванку с передним центром и, придерживая, вставляем конус задней стойки в подготовленную выемку детали. Вылет пиноли из задней стойки должен быть небольшим. Чем меньше вылет, тем устойчивее и жестче пиноль.
5. Прокручиваем болванку, поджимаем пиноль в стойке.

Необходимо иметь в виду, что во время точения инструмент нажимает на заготовку. В результате чего при плохой фиксации или неправильном положении резака деталь может вылететь. Поэтому установка и крепление в центрах это очень важный момент при токарной обработке.

Видео демонстрирует токарную обработку детали, зафиксированной в центрах:

Видео:Обработка в центрах при помощи поводка. machining a part on a latheСкачать

Основные операции и работы,
выполняемые на токарном станке

Глава XI

Видео:Токарный металлообрабатывающий центр EMCO модель S65 TCM - видео обработки заготовкиСкачать

Обтачивание наружных цилиндрических поверхностей

На токарных станках можно обрабатывать детали, поверхности которых имеют форму тел вращения. Большинство деталей, применяемых в машиностроении, имеет цилиндрические поверхности, как, например, валики, втулки и др.

Читайте также: Как соединяются валы пэд

1. Резцы для продольного обтачивания

Для продольного обтачивания применяют проходные резцы. Проходные резцы разделяются на черновые и чистовые.

Черновые резцы (рис. 99) предназначены для грубого обтачивания — обдирки, производимой с целью быстро снять излишний металл; их называют часто обдирочными. Такие резцы изготовляют обычно с приваренной или припаянной, либо с механически прикрепленной пластинкой и снабжают длинной режущей кромкой. Вершину резца закругляют по радиусу r = 1-2 мм. На рис. 99, а показан резец черновой проходной прямой, а на рис. 99, б — отогнутый. Отогнутая форма резца очень удобна при обтачивании поверхностей деталей, находящихся около кулачков патрона, и для подрезания торцов. После обтачивания черновым резцом поверхность детали имеет крупные риски; качество обработанной поверхности получается вследствие этого низким.

Чистовые резцы служат для окончательного обтачивания деталей, т. е. для получения точных размеров и чистой, ровной поверхности обработки. Существуют различные виды чистовых резцов.

На рис. 100, а показан чистовой проходной резец, отличающийся от чернового главным образом большим радиусом закругления, равным 2—5 мм. Этот тип резца применяется при чистовых работах, которые производятся с небольшой глубиной резания и малой подачей. На рис. 100, б показан чистовой резец с широкой режущей кромкой, параллельной оси обрабатываемой детали. Такой резец позволяет снимать чистовую стружку при большой подаче и дает чистую и гладко обработанную поверхность. На рис. 100, в показан резец В. Колесова, который позволяет получать чистую и гладко обработанную поверхность при работе с большой подачей (1,5—3 мм/об) при глубине резания 1—2 мм (см. рис. 62).

2. Установка и закрепление резца

Перед обтачиванием нужно правильно установить резец в резцедержателе, следя за тем, чтобы выступающая из него часть резца была возможно короче — не больше 1,5 высоты его стержня.

При большем вылете резец при работе будет дрожать, в результате обработанная поверхность получится негладкой, волнистой, со следами дробления.

На рис. 101 показана правильная и неправильная установка резца в резцедержателе.

В большинстве случаев рекомендуется устанавливать вершину резца на высоте центров станка. Для этого применяют подкладки (не больше двух), помещая их под всей опорной поверхностью резца. Подкладка представляет собой плоскую стальную линейку длиной 150—200 мм, имеющую строго параллельные верхнюю и нижнюю поверхности. Токарь должен иметь набор таких подкладок разной толщины, чтобы получить необходимую для установки резца высоту. Не следует для этой цели пользоваться случайными пластинками.

Подкладки надо ставить под резец так, как показано на рис. 102 сверху.

Для проверки положения вершины резца по высоте подводят вершину его к одному из предварительно выверенных центров, как показано на рис. 103. Для этой же цели можно пользоваться риской, проведенной на пиноли задней бабки, на высоте центра.

Закрепление резца в резцедержателе должно быть надежным и прочным: резец должен быть закреплен не менее чем двумя болтами. Болты, закрепляющие резец, должны быть равномерно и туго затянуты.

3. Установка и закрепление деталей в центрах

Распространенным способом обработки деталей на токарных станках является обработка в центрах (рис. 104). При этом способе в торцах обрабатываемой детали предварительно засверливают центровые отверстия — центруют деталь. При установке на станке в эти отверстия входят острия центров передней и задней бабок станка. Для передачи вращения от шпинделя передней бабки к обрабатываемой детали применяется поводковый патрон 1 (рис. 104), навинчиваемый на шпиндель станка, и хомутик 2, закрепляемый винтом 3 на обрабатываемой детали.

Свободным концом хомутик захватывается пазом (рис. 104) или пальцем (рис. 105) патрона и приводит деталь во вращение. В первом случае хомутик делается отогнутым (рис. 104), во втором — прямым (рис. 105). Поводковый патрон с пальцем, показанный на рис. 105, представляет опасность для рабочего; более безопасным является поводковый патрон с предохранительным кожухом (рис. 106).

Существенными принадлежностями токарного станка являются центры. Обычно применяется центр, показанный на рис. 107, а.

Он состоит из конуса 1, на который устанавливается деталь, и конического хвостовика 2. Хвостовик должен точно подходить к коническому отверстию шпинделя передней бабки и пиноли задней бабки станка.

Передний центр вращается вместе со шпинделем и обрабатываемой деталью, тогда как центр задней бабки в большинстве случаев неподвижен и трется о вращающуюся деталь. От трения нагреваются и изнашиваются как коническая поверхность центра, так и поверхность центрового отверстия детали. Для уменьшения трения необходимо смазывать задний центр.

При обтачивании деталей на больших скоростях, а также при обработке тяжелых деталей работа на неподвижном центре задней бабки невозможна ввиду быстрого износа самого центра и разработки центрового отверстия.

В этих случаях применяют вращающиеся центры. На рис. 108 показана одна из конструкций вращающегося центра, вставляемого в коническое отверстие пиноли задней бабки. Центр 1 вращается в шариковых подшипниках 2 и 4. Осевое давление воспринимается упорным шариковым подшипником 5. Конический хвостовик 3 корпуса центра соответствует коническому отверстию пиноли.

Для сокращения времени на закрепление деталей вместо хомутиков с ручным зажимом часто применяют рифленые передние центры (рис. 109), которые не только центруют деталь, но и выполняют роль поводка. При нажиме задним центром рифления врезаются в обрабатываемую деталь и этим передают ей вращение. Для полых деталей применяют наружные (рис. 110, а), а для валиков—внутренние (обратные) рифленые центры (рис. 110, б).

Такой способ крепления позволяет обтачивать деталь по всей длине за одну установку. Обтачивание тех же деталей с обычным центром и хомутиком может быть произведено только за две установки, что значительно увеличивает время обработки.

Для легких и средних токарных работ применяют самозажимные хомутики. Один из таких хомутиков изображен на рис. 111. В корпусе 1 такого хомутика на оси установлен кулачок 4, конец которого имеет рифленую поверхность 2. После установки хомутика на деталь рифленая поверхность кулачка под действием пружины 3 прижимается к детали. После установки в центры и пуска станка палец 5 поводкового патрона, нажимая на кулачок 4, заклинивает деталь и приводит ее во вращение. Такие самозажимные хомутики значительно сокращают вспомогательное время.

4. Наладка станка для обработки в центрах

Для получения цилиндрической поверхности при обтачивании заготовки в центрах необходимо, чтобы передний и заданий центры находились на оси вращения шпинделя, а резец перемещался параллельно этой оси. Чтобы проверить правильность расположения центров, нужно придвинуть задний центр к переднему (рис. 112). Если острия центров не совпадают, необходимо отрегулировать положение корпуса задней бабки на плите, как было указано на стр. 127.

Несовпадение центров может быть также вызвано попаданием грязи или стружки в конические отверстия шпинделя или пи-ноли. Чтобы избежать этого, необходимо перед установкой центров тщательно протереть отверстия шпинделя и пиноли, а также коническую часть центров. Если центр передней бабки и после этого, как говорят, «бьет», значит он неисправен и должен быть заменен другим.

При точении деталь нагревается и удлиняется, создавая при этом усиленный нажим на центры. Чтобы предохранить деталь от возможного изгиба, а задний центр — от заедания, рекомендуется время от времени освобождать задний центр, а затем снова его поджимать до нормального состояния. Необходимо также периодически дополнительно смазывать заднее центровое отверстие детали.

5. Установка и закрепление деталей в патронах

Короткие детали обычно устанавливают и закрепляют в патронах, которые подразделяются на простые и самоцентрирующие.

Простые патроны изготовляют обычно четырехкулачковыми (рис. 113). В таких патронах каждый кулачок 1, 2, 3 и 4 перемещается своим винтом 5 независимо от остальных. Это позволяет устанавливать и закреплять в них различные детали как цилиндрической, так и нецилиндрической формы. При установке детали в четырехкулачковом патроне необходимо ее тщательно выверить, чтобы она не била при вращении.

Выверку детали при ее установке можно производить при помощи рейсмаса. Чертилку рейсмаса подводят к проверяемой поверхности, оставляя между ними зазор в 0,3—0,5 мм; поворачивая шпиндель, следят за тем, как изменяется этот зазор. По результатам наблюдения отжимают одни кулачки и поджимают другие до тех пор, пока зазор не станет равномерным по всей окружности детали. После этого деталь окончательно закрепляют.

Самоцентрирующие патроны (рис. 114 и 115) в большинстве случаев применяются трехкулачковые, значительно реже — двухкулачковые. Эти патроны очень удобны в работе, так как все кулачки в них перемещаются одновременно, благодаря чему деталь, имеющая цилиндрическую поверхность (наружную или внутреннюю), устанавливается и зажимается точно по оси шпинделя; кроме того, значительно сокращается время на установку и закрепление детали.

В нем кулачки перемещаются при помощи ключа, который вставляют в четырехгранное отверстие 1 одного из трех конических зубчатых колес 2 (рис. 115, в). Эти колеса сцеплены с большим коническим колесом 3 (рис. 115, б). На обратной плоской стороне этого колеса нарезана многовитковая спиральная канавка 4 (рис. 115, б). В отдельные витки этой канавки входят своими нижними выступами все три кулачка 5. Когда ключом повертывают одно из зубчатых колес 2, вращение передается колесу 3, которое, вращаясь, посредством спиральной канавки 4 перемещает по пазам корпуса патрона одновременно и равномерно все три кулачка. При вращении диска со спиральной канавкой в ту или другую сторону кулачки приближаются или удаляются от центра, соответственно зажимая или освобождая деталь.

Необходимо следить, чтобы деталь была прочно закреплена в кулачках патрона. Если патрон в исправном состоянии, то прочный зажим детали обеспечивается применением ключа с короткой ручкой (рис. 116). Другие способы зажима, например зажим с помощью ключа и длинной трубы, надеваемой на ручку, ни в коем случае не должны допускаться.

Кулачки патронов . Кулачки применяют закаленные и сырые. Обычно пользуются закаленными кулачками ввиду их малой изнашиваемости. Но при зажиме такими кулачками деталей с чисто обработанными поверхностями на деталях остаются следы в виде вмятин от кулачков. Во избежание этого рекомендуется применять также и сырые (незакаленные) кулачки.

Читайте также: Замена сальника первичного вала ниссан альмера н16

Сырые кулачки удобны еще и тем, что их можно периодически растачивать резцом и устранять биение патрона, которое неизбежно появляется при длительной его работе.

Установка и закрепление деталей в патроне с поддержкой задним центром . Этот способ применяется при обработке длинных и сравнительно тонких деталей (рис. 116), которые недостаточно закрепить только в патроне, так как усилие от резца и вес выступающей части могут изогнуть деталь и вырвать ее из патрона.

Цанговые патроны . Для быстрого закрепления коротких деталей небольшого диаметра за наружную обработанную поверхность применяют цанговые патроны. Такой патрон показан на рис. 117. Коническим хвостовиком 1 патрон устанавливается в коническом отверстии шпинделя передней бабки. В выточке патрона установлена разрезная пружинящая втулка 2 с конусом, называемая цангой. В отверстие 4 цанги вставляют обрабатываемую деталь. Затем навертывают на корпус патрона при помощи ключа гайку 3. При навертывании гайки пружинящая цанга сжимается и закрепляет деталь.

Пневматические патроны . На рис. 118 показана схема пневматического патрона, который обеспечивает быстрое и надежное закрепление деталей.

На левом конце шпинделя закреплен воздушный цилиндр, внутри которого имеется поршень. Сжатый воздух по трубкам поступает в центральные каналы 1 и 2, откуда направляется в правую или левую полость цилиндра. Если воздух поступает по каналу 1 в левую полость цилиндра, то поршень вытесняет воздух из правой полости цилиндра по каналу 2 и наоборот. Поршень связан со штоком 3, соединенным со штангой 4 и ползуном 5, который действует на длинные плечи 6 коленчатых рычажков, короткие плечи 7 которых перемещают зажимные кулачки 8 патрона.

Длина хода кулачков составляет 3—5 мм. Давление воздуха обычно 4—5 am. Для приведения в действие пневматического цилиндра на корпусе коробки скоростей устанавливается распределительный кран 9, поворачиваемый рукояткой 10.

6. Навинчивание и свинчивание кулачковых патронов

Прежде чем навинчивать патрон на шпиндель, необходимо тщательно протереть тряпкой резьбу на конце шпинделя и в отверстии патрона и затем смазать их маслом. Легкий патрон подносят обеими руками непосредственно к концу шпинделя и навинчивают его до отказа (рис. 119). Тяжелый патрон рекомендуется положить на доску (рис. 120), подведя его отверстие к концу шпинделя, навинчивают патрон до отказа, как и в первом случае, вручную. При навинчивании патрона нужно следить за тем, чтобы оси патрона и шпинделя строго совпадали.

Для предупреждения случаев самоотвинчивания патронов в станках для скоростного резания применяют дополнительное закрепление патрона на шпинделе при помощи различных устройств

(навинчивание дополнительной гайки, закрепление патрона фасонными сухарями и др.).

Свинчивание патрона производится следующим образом. Вставляют в патрон ключ и обеими руками производят рывок на себя (рис. 121).

Другие способы свинчивания, связанные с резкими ударами по патрону или по кулачкам, недопустимы: патрон повреждается, кулачки в его корпусе расшатываются.

Навинчивание и свинчивание тяжелого патрона лучше производить, прибегая к помощи подсобного рабочего.

7. Приемы обтачивания гладких цилиндрических поверхностей

Обтачивание цилиндрических поверхностей обычно производят в два приема: сначала снимают начерно большую часть припуска (3—5 мм на диаметр), а затем оставшуюся часть (1—2 мм на диаметр).

Чтобы получить заданный диаметр детали, необходимо установить резец на требуемую глубину резания. Для установки резца на глубину резания можно применить способ пробных стружек или пользоваться лимбом поперечной подачи.

Для установки резца на глубину резания (на размер) способом пробных стружек необходимо:
1. Сообщить детали вращательное движение.
2. Вращением маховичка продольной подачи и рукоятки винта поперечной подачи вручную подвести резец к правому торцу детали так, чтобы его вершина коснулась поверхности детали.
3. Установив момент касания, отвести вручную резец вправо от детали и вращением рукоятки винта поперечной подачи переместить резец на нужную глубину резания. После этого обтачивают деталь с ручной подачей на длине 3—5 мм, останавливают станок и измеряют диаметр обточенной поверхности штангенциркулем (рис. 122). Если диаметр получится больше требуемого, резец отводят вправо и устанавливают его на несколько большую глубину, снова протачивают поясок и опять делают измерение. Все это повторяют до тех пор, пока не будет получен заданный размер. Тогда включают механическую подачу и обтачивают деталь по всей заданной длине. По окончании выключают механическую подачу, отводят резец назад и останавливают станок.

В таком же порядке производят чистовое обтачивание.

Пользование лимбом винта поперечной подачи . Для ускорения установки резца на глубину резания у большинства токарных станков имеется специальное приспособление. Оно расположено у рукоятки винта поперечной подачи и представляет собой втулку или кольцо, на окружности которого нанесены деления (рис. 123). Эта втулка с делениями называется лимбом. Деления отсчитывают по риске, имеющейся на неподвижной втулке винта (на рис. 123 эта риска совпадает с 30-м штрихом лимба).

Число делений на лимбе и шаг винта могут быть различными, следовательно, различной будет и величина поперечного перемещения резца при повороте лимба на одно деление. Предположим, что лимб разделен на 100 равных частей, а винт поперечной подачи имеет резьбу с шагом 5 мм. При одном полном обороте рукоятки винта, т. е. на 100 делений лимба, резец переместится в поперечном направлении на 5 мм. Если же повернуть рукоятку на одно деление, то перемещение резца составит 5 :100 = 0,05 мм.

Следует иметь в виду, что при перемещении резца в поперечном направлении радиус детали после прохода резца уменьшится на такую же величину, а диаметр детали — на удвоенную. Таким образом, для того чтобы уменьшить диаметр детали, например с 50,2 до 48,4 мм, т. е. на 50,2 — 48,4 = 1,8 мм, необходимо переместить резец вперед на половинную величину, т. е. на 0,9 мм.

Устанавливая резец на глубину резания при помощи лимба винта поперечной подачи, необходимо, однако, учитывать зазор между винтом и гайкой, образующий так называемый «мертвый ход». Если упустить это из вида, то диаметр обработанной детали будет отличаться от заданного.

Поэтому при установке резца на глубину резания при помощи лимба необходимо соблюдать следующее правило. Всегда подходить к требуемой установке по лимбу медленным правым вращением рукоятки винта (рис. 124, а; требуемая установка — 30-е деление лимба).

Если же повернуть рукоятку винта поперечной подачи на величину больше требуемой (рис. 124, б), то для исправления ошибки ни в коем случае не подавать рукоятку назад на величину ошибки, а нужно сделать почти полный оборот в обратную сторону, а затем вращать рукоятку снова вправо до требуемого деления по лимбу (рис. 124, в). Так же поступают, когда надо отвести резец назад; вращая рукоятку влево, отводят резец более чем это нужно, а затем правым вращением подводят к требуемому делению лимба.

Перемещение резца, соответствующее одному делению лимба, на разных станках различно. Поэтому, приступая к работе, необходимо определить величину перемещения, отвечающую на данном станке одному делению лимба.

Пользуясь лимбами, наши токари-скоростники добиваются получения заданного размера и без пробных стружек.

8. Обработка деталей в люнетах

Длинные и тонкие детали, длина которых в 10—12 раз больше их диаметра, при обтачивании прогибаются как от собственного веса, так и от усилия резания. В результате деталь получает неправильную форму — в середине она оказывается толще, а по концам — тоньше. Избежать этого можно, применив особое поддерживающее приспособление, называемое люнетом. При применении люнетов можно обтачивать детали с высокой точностью и снимать стружку большего сечения, не опасаясь прогиба детали. Люнеты б ,шают неподвижные и подвижные.

Неподвижный люнет (рис. 125) имеет чугунный корпус 1, с которым посредством откидного болта 7 скрепляется откидная крышка 6, что облегчает установку детали. Корпус люнета внизу обработан соответственно форме направляющих станины, на которых он закрепляется посредством планки 9 и болта 8. В отверстиях корпуса при помощи регулировочных болтов 3 перемещаются два кулачка 4, а на крыше — один кулачок 5. Для закрепления кулачков в требуемом положении служат винты 2. Такое устройство позволяет устанавливать в люнет валы различных диаметров.

Прежде чем установить необточенную заготовку в неподвижный люнет, нужно проточить у нее посередине канавку под кулачки шириной немного больше ширины кулачка (рис. 126). Если заготовка имеет большую длину и малый диаметр, то при этом неизбежен ее прогиб. Во избежание этого протачивают дополнительную канавку ближе к концу заготовки и, установив в ней люнет, протачивают основную канавку посередине.

Неподвижные люнеты применяют также для отрезания концов и подрезания торцов у длинных деталей. На рис. 127 показано использование неподвижного люнета при подрезании торца: деталь закреплена одним концом в трехкулачковом патроне, а другим установлена в люнете.

Таким же образом можно обработать точное отверстие с торца длинной детали, например, расточить коническое отверстие в шпинделе токарного станка или просверлить такую деталь по всей ее длине.

Подвижный люнет (рис. 128) используют при чистовом обтачивании длинных деталей. Люнет закрепляют на каретке суппорта так, что он вместе с ней перемещается вдоль обтачиваемой детали, следуя за резцом. Таким образом, он поддерживает деталь непосредственно в месте приложения усилия и предохраняет деталь от прогибов.

Подвижный люнет имеет только два кулачка. Их выдвигают и закрепляют так же, как кулачки неподвижного люнета.

Люнеты с обычными кулачками не пригодны для скоростной обработки из-за быстрого износа кулачков. В таких случаях применяют люнеты с роликовыми или шариковыми подшипниками (рис. 129) вместо обычных кулачков, благодаря чему облегчается работа роликов и уменьшается нагрев обрабатываемой детали.

9. Приемы обтачивания цилиндрических поверхностей с уступами

При обработке на токарных станках партии деталей ступенчатой формы (ступенчатые валики) с одинаковой длиной у всех деталей отдельных ступеней новаторы в целях сокращения времени на измерение длины применяют продольный упор, ограничивающий перемещение резца, и лимб продольной подачи.

Читайте также: Для чего нужны валы в редукторе

Использование продольного упора . На рис. 130 показан продольный упор. Он закрепляется болтами на передней направляющей станины, как показано на рис. 131; место закрепления упора зависит от длины обтачиваемого участка детали.

При наличии на станке продольного упора можно обрабатывать цилиндрические поверхности с уступами без предварительной разметки, при этом, например, ступенчатые валики обтачиваются за одну установку значительно быстрее, чем без упора. Достигается это укладкой между упором и суппортом ограничителя длины (мерной плитки), соответствующего по длине ступени валика.

Пример обтачивания ступенчатого валика при помощи упора 1 и мерных плиток 2 и 3 показан на рис.131. Обтачивание ступени а₁ производится до тех пор, пока суппорт не упрется в мерную плитку 3. Сняв эту плитку, можно обтачивать следующую ступень валика длиной а₂ до момента, когда суппорт упрется в плитку 2. Наконец, сняв плитку 2, протачивают ступень а₃. Как только суппорт дойдет до упора, необходимо выключить механическую подачу. Длина мерной плитки 2 равна длине уступа a₃, а длина плитки 3 — соответственно длине уступа а₂.

Применять жесткие упоры можно только на станках, имеющих автоматическое выключение подачи при перегрузке (например, 1А62 и другие новые системы станков). Если станок такого устройства не имеет, то производить обтачивание по упору можно только при условии заблаговременного выключения механической подачи и доведения суппорта до упора вручную, иначе неизбежна поломка станка.

Использование лимба продольной подачи Использование лимба продольной подачи . Для сокращения времени, затрачиваемого на измерение длин обрабатываемых деталей, на современных токарных станках установлен лимб продольной подачи. Этот лимб представляет вращающийся диск большого диаметра (рис. 132), расположенный на передней стенке фартука и за маховичком продольной подачи. На окружность диска нанесены равные деления. При вращении маховичка поворачивается и лимб, связанный зубчатой передачей с колесом продольной подачи. Таким образом, определенному продольному перемещению суппорта с резцом соответствует поворот лимба на определенное число делений относительно неподвижной риски.

При обработке ступенчатых деталей использование лимба продольной подачи весьма рационально. В этом случае токарь перед обработкой первой детали из партии намечает предварительно резцом при помощи штангенциркуля длину ступеней, а затем начинает их обтачивать. Обточив первую ступень, он устанавливает продольный лимб в нулевое положение относительно неподвижной риски. Обтачивая следующие ступени, он запоминает (или записывает) соответствующие показания лимба относительно той же риски. Обтачивая последующие детали, токарь пользуется показаниями, установленными при обтачивании первой детали.

Использование поперечного упора . Для сокращения времени, затрачиваемого на измерение диаметров при обработке ступенчатых деталей, на ряде токарных станков возможно использование поперечного упора.

Один из таких упоров показан на рис. 133. Упор состоит из двух частей. Неподвижную часть 1 устанавливают на каретке и закрепляют болтами 2; упорный штифт 6 неподвижен. Подвижный упор 3 устанавливают и закрепляют болтами 4 на нижней части суппорта. Винт 5 устанавливают точно на требуемый размер детали. Конец винта 5, упираясь в штифт 6, предопределяет требуемый размер детали. Помещая между штифтом 6 и винтом 5 мерные плитки, можно производить обтачивание детали со ступенями различных диаметров.

10. Режимы резания при обтачивании

Выбор глубины резания . Глубину резания при обтачивании выбирают в зависимости от припуска на обработку и вида обработки — черновой или чистовой (см. стр. 101—102).

Выбор величины подачи . Подачу также выбирают в зависимости от вида обработки. Обычно принимают подачу при черновом обтачивании от 0,3 до 1,5 мм/об, а при получистовом и чистовом от 0,1 до 0,3 мм/об при работе нормальными резцами и 1,5—3 мм/об при работе резцами конструкции В. Колесова.

Выбор скорости резания . Скорость резания обычно выбирают по специально разработанным таблицам в зависимости от стойкости резца, качества обрабатываемого материала, материала резца, глубины резания, подачи, вида охлаждения и др. (см., например, табл. 6, стр. 106).

11. Брак при обтачивании цилиндрических поверхностей и меры его предупреждения

При обтачивании цилиндрических поверхностей возможны следующие виды брака:
1) часть поверхности детали осталась необработанной;
2) размеры обточенной поверхности неверны;
3) обточенная поверхность получилась конической;
4) обточенная поверхность получилась овальной;
5) чистота обработанной поверхности не соответствует указаниям в чертеже;
6) сгорание заднего центра;
7) несовпадение поверхностей при обработке валика в центрах с двух сторон.

1. Брак первого вида получается из-за недостаточных размеров заготовки (недостаточного припуска на обработку), плохой правки (кривизна) заготовки, неправильной установки и неточной выверки детали, неточного расположения центровых отверстий и смещения заднего центра.
2. Неверные размеры обточенной поверхности возможны при неточной установке резца на глубину резания или неправильном измерении детали при снятии пробной стружки. Устранить причины этого вида брака можно и должно повышением внимания токаря к выполняемой работе.
3. Конусность обточенной поверхности получается обычно в результате смещения заднего центра относительно переднего. Для устранения причины этого вида брака необходимо правильно установить задний центр. Обычной причиной смещения заднего центра является попадание грязи или мелкой стружки в коническое отверстие пиноли. Очисткой центра и конического отверстия пиноли можно устранить и эту причину брака. Если же и после очистки острия переднего и заднего центров не совпадают, надо соответственно переместить корпус задней бабки на ее плите.
4. Овальность обточенной детали получается при биении шпинделя из-за неравномерной выработки его подшипников или неравномерного износа его шеек.
5. Недостаточная чистота поверхности при обтачивании может быть по ряду причин: большая подача резца, применение резца с неправильными углами, плохая заточка резца, малый радиус закругления вершины резца, большая вязкость материала детали, дрожание резца из-за большого вылета, недостаточно прочное крепление резца в резцедержателе, увеличенные зазоры между отдельными частями суппорта, дрожание детали из-за непрочного крепления ее или вследствие износа подшипников и шеек шпинделя.

Все перечисленные причины брака могут быть своевременно устранены.

6. Сгорание жесткого центра задней бабки может быть вызвано следующими причинами: слишком туго закреплена деталь между центрами; плохая смазка центрового отверстия; неправильная зацентровка заготовки; высокая скорость резания.
7. Несовпадение поверхностей обработки при обтачивании с двух сторон в центрах получается главным образом как следствие биения переднего центра или разработки центровых отверстий в заготовке. Для предупреждения брака необходимо при чистовой обработке проверить состояние центровых отверстий заготовки, а также следить за тем, чтобы не было биения центра передней бабки.

12. Техника безопасности при обтачивании цилиндрических поверхностей

Во всех случаях обработки на токарных станках необходимо обращать внимание на прочное закрепление детали и резца.

Надежность крепления детали, обрабатываемой в центрах, в значительной мере зависит от состояния центров. Нельзя работать с изношенными центрами, так как деталь под действием усилия резания может быть вырвана из центров, отлететь в сторону и нанести токарю ранение.

При обработке деталей в центрах и патронах выступающие части хомутика и кулачки патрона нередко захватывают одежду рабочего. Эти же части могут быть причиной повреждения рук при измерении детали и уборке станка на ходу. Для предупреждения несчастных случаев следует устраивать у хомутиков предохранительные щитки или применять безопасные хомутики, а кулачковые патроны ограждать. Совершенный тип безопасного хомутика показан на рис. 134. Обод 3 прикрывает не только головку болта 2, но и палец 1 поводкового патрона.

Для защиты рук и одежды токаря от выступающих частей патрона или планшайбы на современных токарных станках применяется специальное ограждение (рис. 135). Кожух 1 приспособления шарнирно соединен с пальцем 2, закрепленным на корпусе передней бабки.

При установке деталей в центрах нужно обращать внимание на правильность центровых отверстий. При недостаточной их глубине деталь во время вращения может сорваться с центров, что очень опасно. Точно так же, закрепив деталь в патроне, надо проверить, вынут ли ключ. Если ключ остался в патроне, то при вращении шпинделя он ударится о станину и отлетит в сторону. В этом случае возможны и поломка станка, и нанесение ранения рабочему.

Причиной несчастных случаев часто является стружка, особенно сливная, которая при высоких скоростях резания сходит непрерывной лентой. Такую стружку ни в коем случае нельзя удалять или обрывать руками, она может причинить сильные порезы и ожоги. Следует во всех возможных случаях применять стружколоматели . В крайнем случае, когда ломание стружки не достигается, следует удалять ее специальным крючком.

При обработке материалов, дающих короткую отскакивающую стружку, необходимо пользоваться защитными очками или применять предохранительные щитки из небьющегося стекла или целлулоида (рис. 136), прикрепляемые на шарнирной стойке к каретке. Сметать мелкую стружку, получающуюся при обработке хрупких металлов (чугуна, твердой бронзы), нужно не руками, а щеткой.

Возможны ранения рук при установке и закреплении резцов в результате срыва ключа с головок крепежных болтов резцедержателя. Срыв ключа происходит при изношенных губках ключа и головках болтов. Часто, однако, срыв происходит и от того, что токарь пользуется ключом, размер которого не соответствует размеру болта.

Установка резца по высоте центров при помощи всякого рода не приспособленных для этого подкладок (металлических обрезков, кусочков ножовок и т. п.) не обеспечивает устойчивого положения резца во время его работы. Под давлением стружки такие подкладки смещаются, и установка резца разлаживается. При этом ослабевает и крепление резца. В результате подкладки и резец могут выскочить из резцедержателя и поранить токаря. Кроме того, во время установки резца и при работе на станке возможны повреждения рук об острые кромки металлических подкладок. Поэтому рекомендуется каждому токарю иметь набор подкладок, различных по толщине, с хорошо обработанными опорными плоскостями и краями.

• Свежие записи
  • Чем отличается двухтактный мотор от четырехтактного
  • Сколько масла заливать в редуктор мотоблока
  • Какие моторы бывают у стиральных машин
  • Какие валы отсутствуют в двухвальной кпп
  • Как снять стопорную шайбу с вала




  источники:

  https://evakuatorinfo.ru/tokarnaya-obrabotka-vala-v-tsentrah

  📽️ Видео

  Чистота поверхности детали. Один из влияющих факторовСкачать



  Как зажимаю не проточеные заготовки без биения в патронСкачать



  Токарно фрезерный универсальный центр с ЧПУ SCHNITZER NERO | Обработка 2х разноразмерных заготовокСкачать



  Токарная обработка. Точение в центрах без хомутикаСкачать



  Обработка заготовки под французский скос на обрабатывающем центре с ЧПУ BACCI JETСкачать



  BACCI ARTIST TGV 5-осевой обрабатывающий центр с ЧПУ. Процесс обработки заготовок для стулаСкачать



  Быстросменный поводок для обработки болтов в центрахСкачать



  Тест-драйв UMIDS | Обработка заготовки 130х30 мм на сверлильно-присадочном центре Nanxing NCB612DСкачать



  Токарные центры SKM NL 1500/2000: токарная обработка и сверление заготовкиСкачать



  Чистовая обработка вала в центрахСкачать



  GEFFEN Обработка трубной заготовки в токарных обрабатывающих центрахСкачать



  Комплексная обработка заготовки на токарно-фрезерном универсальном центре с ЧПУ SCHNITZER NEROСкачать



  Металлообрабатывающий токарный центр Takisawa LS 1100L30 - видео обзор обработки заготовкиСкачать
