Общая шина кольцевое звезда

В сетях с кольцевой топологией данные передаются по кольцу от од­ного компьютера к другому. Главным достоинством кольца является то, что оно по своей природе обеспечивает резервирование связей. Действительно, любая пара узлов соединена здесь двумя путями — по часовой стрелке и против нее. Кольцо представляет собой очень удобную конфигурацию и для организации обратной связи — данные, сделав полный оборот, возвращаются к узлу-источнику. Поэтому источник может контролировать процесс доставки данных адресату. Часто это свойство кольца используется для тестирования связности сети и по­иска узла, работающего некорректно. В то же время в сетях с кольцевой тополо­гией необходимо принимать специальные меры, чтобы в случае выхода из строя или отключения какого-либо компьютера не прерывался канал связи между ос­тальными узлами кольца.

Звездообразная топологияобразуется в случае, когда каждый компью­тер подключается непосредственно к общему центральному устройству, называе­мому концентратором.В функции концентратора входит направление переда­ваемой компьютером информации одному или всем остальным компьютерам сети. В качестве концентратора может выступать как универсальный компьютер, так и специализированное устройство. К недостаткам топологии типа звезда от­носится более высокая стоимость сетевого оборудования из-за необходимости приобретения специализированного центрального устройства. Кроме того, воз­можности по наращиванию количества узлов в сети ограничиваются количест­вом портов концентратора. Иногда имеет смысл строить сеть с использованием нескольких концентраторов, иерархически соединенных между собой связями типа звезда Получаемую в результате структуру называют иерархиче­ской звездой,а также деревом.В настоящее время дерево является самой рас­пространенной топологией связей как в локальных, так и глобальных сетях.

Особым частным случаем звезды является конфигурация общая шина. Здесь в качестве центрального элемента выступает пассивный кабель, к которо­му по схеме «монтажного ИЛИ» подключается несколько компьютеров (такую же топологию имеют многие сети, использующие беспроводную связь — роль общей шины здесь играет общая радиосреда). Передаваемая информация рас­пространяется по кабелю и доступна одновременно всем компьютерам, присое­диненным к этому кабелю. Основными преимуществами такой схемы являются ее дешевизна и простота присоединения новых узлов к сети, а недостатками — низкая надежность (любой дефект кабеля полностью парализует всю сеть) и не­высокая производительность (в каждый момент времени только один компью­тер может передавать данные по сети, поэтому пропускная способность делится здесь между всеми узлами сети). На конец линии устанавливается терминатор – он необходим, что бы гасить сигнал, не дав ему отразиться и внести изменения, связанные с наложением сигналов.

Для локальных сетей применяется «шина», «звезда» и «кольцо».

1. Не требует дорогостоящих коммутаторов

3. Очень маленький расход проводов

4. При выходе из строя подключенного компьютера сеть продолжает работать

5. При удлинении «шины» требуется остановить работу сети

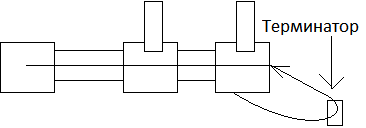

6. Низкая надежность при разрыве связи в проводах (но можно получить две сети, для чего надо поставить терминаторы).

1. Наличие дорогого коммутатора, к которому подключаются все компьютеры

2. Высокая надежность, которая ограничена надежностью коммутатора; выход из строя сегмента сети не приводит к отключению сети

3. Высокая пропускная способность

4. Низкая надежность (разрыв кабеля ведет к разрыву сети)

5. Пропускная способность не зависит от трафика, т.е. трафик максимальный и максимальная пропускная способность.

Топологии бывают физические и логические.

Физические топологии – топологии линий связи.

Логические топологии – топологии логических каналов связи.

Тут вы можете оставить комментарий к выбранному абзацу или сообщить об ошибке.

Видео:Виды топологий локальных сетей ¦ Звезда, кольцо, шинаСкачать

Топология сети: 6 сетевых топологий, объясненных и сравненных

Видео:Виды топологий локальных сетей | Звезда, кольцо, шинаСкачать

Что такое топология сети?

Топология сети — это описание расположения узлов (например, коммутаторов и маршрутизаторов) и соединений в сети, часто представляемых в виде графика..

Независимо от того, насколько идентичны две организации, нет двух одинаковых сетей. Тем не менее, многие организации полагаются на устоявшиеся модели топологии сети. Топологии сети описывают, как устройства соединяются вместе и как данные передаются от одного узла к другому..

топология логической сети это концептуальное представление о том, как устройства работают на определенных уровнях абстракции. физическая топология подробно, как устройства физически связаны. Логические и физические топологии могут быть представлены как визуальные диаграммы.

карта топологии сети это карта, которая позволяет администратору видеть физическое расположение подключенных устройств. Наличие карты топологии сети под рукой очень полезно для понимания того, как устройства соединяются друг с другом, и лучших методов устранения неполадок..

Существует много различных типов топологий, которые корпоративные сети построили сегодня и в прошлом. Некоторые из топологий сети, которые мы собираемся рассмотреть, включают топология шины, кольцевая топология, звездная топология, топология сетки, и гибридная топология.

Читайте также: Шины ласса компетус винтер

Видео:Топологии сетей | Курс "Компьютерные сети"Скачать

Топология шины

Топология шины — это тип сети, где каждое устройство подключается к одному кабелю, который проходит от одного конца сети к другому. Этот тип топологии часто называют линейная топология. В топологии шины данные передаются только в одном направлении. Если топология шины имеет две конечные точки, она называется топология линейной шины.

Меньшие сети с топологией этого типа используют коаксиальный кабель или кабель RJ45 для объединения устройств. Однако схема топологии шины устарела, и вы вряд ли встретите компанию, использующую топологию шины сегодня..

преимущества

Топологии шины часто использовались в небольших сетях. Одна из главных причин заключается в том, что они сделай макет простым. Все устройства подключены к одному кабелю, поэтому вам не нужно управлять сложной топологической настройкой..

Расположение также помогло сделать экономическую топологию шины экономически выгодной, потому что они можно запустить с помощью одного кабеля. Если требуется добавить больше устройств, вы можете просто подключить свой кабель к другому кабелю..

Недостатки

Однако использование одного кабеля означает, что топологии шины имеют единую точку отказа. Если кабель выходит из строя, вся сеть будет повреждена. Отказ кабеля стоил бы организациям много времени, пока они пытаются возобновить обслуживание. В дополнение к этому, высокий сетевой трафик снизит производительность сети потому что все данные проходят через один кабель.

Это ограничение делает топологии шины подходящими только для небольших сетей. Основная причина в том, что чем больше у вас узлов, тем ниже будет ваша скорость передачи. Стоит также отметить, что шинные топологии ограничены в том смысле, что они полудуплекс, это означает, что данные не могут быть переданы в двух противоположных направлениях одновременно.

Смотрите также: Мониторинг сети, сервера и приложений для малого и среднего бизнеса

Видео:Секретные похороны российских военных ПитербургСкачать

Кольцевая топология

В сетях с кольцевой топологией компьютеры соединяются друг с другом в кольцевом формате. Каждое устройство в сети будет иметь двух соседей и не больше или не меньше. Кольцевые топологии обычно использовались в прошлом, но вам было бы трудно найти предприятие, все еще использующее их сегодня.

Первый узел подключен к последнему узлу, чтобы связать цикл вместе. Как следствие размещения в этом формате пакеты должны проходить через все узлы на пути к месту назначения..

В рамках этой топологии один узел выбран для настройки сети и мониторинга других устройств. Кольцевые топологии полудуплекс, но также может быть сделан дуплекс. Чтобы сделать кольцевые топологии полнодуплексными, вам потребуется два соединения между сетевыми узлами для формирования Топология двойного кольца.

Топология двойного кольца

Как упомянуто выше, если кольцевые топологии сконфигурированы, чтобы быть двунаправленными, то они упоминаются как топологии с двумя кольцами. Топологии с двумя кольцами обеспечивают каждый узел двумя соединениями, по одному в каждом направлении. Таким образом, данные могут передаваться в по часовой стрелке или против часовой стрелки направление.

преимущества

В кольцевых топологиях риск коллизий пакетов очень низок из-за использования основанных на токене протоколов, которые позволяют только одной станции передавать данные в данный момент времени. Это усугубляется тем, что данные могут перемещаться по узлам на высоких скоростях который может быть расширен при добавлении большего количества узлов.

Топологии с двумя кольцами обеспечили дополнительный уровень защиты, потому что они были более устойчивы к сбоям. Например, если кольцо выходит из строя внутри узла, то другое кольцо может подняться и поддержать его. Кольцевые топологии были также низкая стоимость установки.

Недостатки

Одна из причин, по которой кольцевые топологии были заменены, заключается в том, что они очень уязвимы к сбоям. еAilure одного узла может вывести из строя всю сеть. Это означает, что сети с топологией кольца должны постоянно управляться, чтобы гарантировать, что все узлы находятся в хорошем состоянии. Тем не менее, даже если узлы были в добром здравии вашей сети все еще может быть сбит в автономном режиме из-за отказа линии электропередачи!

Кольцевые топологии также повышенные проблемы масштабируемости. Например, полоса пропускания используется всеми устройствами в сети. К тому же, больше устройств, которые добавляются в сеть чем больше задержка связи сеть переживает. Это означает, что количество устройств, добавленных в топологию сети, необходимо тщательно контролировать, чтобы убедиться, что сетевые ресурсы не были растянуты за их пределы..

Внесение изменений в кольцевую топологию также было сложным, потому что вы необходимо выключить сеть, чтобы внести изменения к существующим узлам или добавить новые узлы. Это далеко не идеально, так как вам нужно учитывать время простоя каждый раз, когда вы хотите внести изменения в топологическую структуру!

Читайте также: Шины 235 60 r16 michelin

Смотрите также: Инструменты для мониторинга пропускной способности

Видео:Сетевая топология "Звезда"Скачать

Топология звезды

Топология «звезда» — это топология, в которой каждый узел в сети подключен к одному центральному коммутатору. Каждое устройство в сети напрямую связано с коммутатором и косвенно связано с любым другим узлом. Связь между этими элементами заключается в том, что центральное сетевое устройство является сервером, а другие устройства рассматриваются как клиенты. Центральный узел отвечает за управление передачей данных по сети и действует как ретранслятор. В топологии «звезда» компьютеры подключаются с помощью коаксиального кабеля, витой пары или оптоволоконного кабеля..

преимущества

Звездные топологии наиболее часто используются, потому что вы может управлять всей сетью из одного местаЦентральный выключатель Как следствие, если узел, который не является центральным узлом, выйдет из строя, то сеть останется работоспособной. Это дает топологиям звезд уровень защиты от сбоев, которые не всегда присутствуют при других настройках топологии. Точно так же ты можно добавлять новые компьютеры без необходимости отключать сеть как вы бы сделали с кольцевой топологией.

С точки зрения физической структуры, для топологии типа звезда требуется меньше кабелей, чем для других типов топологии. Это делает их прост в настройке и управлении в долгосрочной перспективе. Простота общего дизайна значительно облегчает администраторам устранение неполадок при работе с ошибками производительности..

Недостатки

Хотя звездные топологии могут быть относительно безопасны от отказа, если центральный коммутатор выйдет из строя, то вся сеть выйдет из строя. Таким образом, администратору необходимо тщательно контролировать состояние центрального узла, чтобы убедиться, что он не выходит из строя. Производительность сети также привязаны к конфигурации и производительности центрального узла. Топологией Star легко управлять в большинстве случаев, но их установка и использование далеко не дешевы.

Видео:Почему чаще отгорает ноль, а не фаза? #энерголикбезСкачать

Топология дерева

Как следует из названия, древовидная топология — это сетевая структура, имеющая форму дерева с множеством ветвей. Топологии деревьев иметь корневой узел который связан с другой иерархией узлов. иерархия родитель-потомок где существует только одна взаимная связь между двумя связанными узлами. Как правило, топология дерева должна иметь три уровня иерархии для классификации таким образом. Эта форма топологии используется в глобальных сетях выдержать много разложенных устройств.

преимущества

Основная причина, почему древовидные топологии используется для расширения топологии шины и звезды. В этом иерархическом формате легко добавить больше узлов в сеть, когда ваша организация увеличивается в размерах. Этот формат также хорошо подходит для поиска ошибок и устранения неполадок потому что вы можете систематически проверять проблемы с производительностью по всему дереву.

Недостатки

Наиболее существенным недостатком топологии дерева является корневой узел. В случае сбоя корневого узла все его поддеревья становятся разделенными. Все еще будет частичное соединение в сети среди других устройств, таких как родительский узел неисправного.

Поддерживать сеть тоже не просто, потому что чем больше узлов вы добавляете, тем сложнее становится управлять сеть. Другим недостатком древовидной топологии является количество необходимых кабелей. Кабели необходимы для подключения каждого устройства по всей иерархии, что делает макет более сложным по сравнению с более простой топологией.

Видео:Конструкция ЦМК (шина с цельнометаллическим кордом). Радиальная грузовая шина. Основные элементы.Скачать

Топология сетки

Топология сетки — это соединение точка-точка, где узлы взаимосвязаны. В этой форме топологии, данные передаются двумя способами: маршрутизации и затопление. В маршрутизации узлы используют логику маршрутизации для определения кратчайшего расстояния до места назначения пакета. Напротив, при затоплении данные отправляются на все узлы в сети. Наводнение не требует никакой формы логики маршрутизации для работы.

Есть две формы топологии сетки: частичная топология сетки и етопология ULL-сетки. При частичной топологии сетки большинство узлов взаимосвязаны, но есть несколько, которые связаны только с двумя или тремя другими узлами. В топологии с полной сеткой каждый узел взаимосвязан.

преимущества

Сетчатые топологии используются в первую очередь потому, что они надежны. взаимосвязанность узлов делает их чрезвычайно устойчивыми к сбоям. Нет ни одного сбоя компьютера, который мог бы сломать всю сеть. Отсутствие единой точки отказа является одной из причин, почему это популярный выбор топологии. Эта настройка также защищена от взлома.

Недостатки

Однако сетчатые топологии далеки от совершенства. Oни требует огромного количества конфигурации как только они развернуты. Топологическая схема более сложна, чем у многих других топологий, и это отражается в том, сколько времени потребуется для ее настройки. Вам нужно будет разместить целый ряд новых проводов, которые могут быть довольно дорогими.

Читайте также: Шины для легко грузовых автомобилей

Видео:Общая шинаСкачать

Гибридная топология

Когда топология состоит из двух или более разных топологий, она называется гибридной топологией. Гибридные топологии чаще всего встречается на крупных предприятиях где отдельные отделы имеют сетевые топологии, которые отличаются от другой топологии в организации. Соединение этих топологий вместе приведет к гибридной топологии. Как следствие, возможности и уязвимости зависят от типов топологии, которые связаны.

преимущества

Существует много причин, по которым используются гибридные топологии, но все они имеют одну общую черту: гибкость. Есть несколько ограничений на структуру, которые гибридная топология не может вместить, и вы может включать несколько топологий в одну гибридную установку. Как следствие, гибридные топологии очень масштабируемы. Масштабируемость гибридных установок делает их хорошо подходящими для больших сетей.

Недостатки

К сожалению, гибридные топологии может быть довольно сложным, в зависимости от топологии, которую вы решили использовать. Каждая топология, которая является частью вашей гибридной топологии, должна управляться в соответствии с ее уникальными требованиями. Это усложняет работу администраторов, поскольку им придется пытаться управлять несколькими топологиями, а не одной. Кроме того, настройка гибридной топологии может оказаться довольно дорогостоящим.

Смотрите также: Инструменты и программное обеспечение для обнаружения сети

Видео:Мелкая жжёт 🤩🔥Скачать

Какую топологию выбрать?

Существует ряд факторов, которые необходимо учитывать при выборе топологии. Прежде чем выбрать топологию, вы должны внимательно рассмотреть следующее:

• Необходимая длина кабеля
• Тип кабеля
• Стоимость
• Масштабируемость

Во-первых, вам нужно принять во внимание длину кабеля, который вам нужен предоставлять услуги всем вашим сетевым устройствам. Топология шины является наиболее легкой с точки зрения потребностей в кабеле. В этом смысле это будет самая простая топология для установки и покупки кабеля. Это связано со вторым фактором, вам нужно рассмотрите тип кабеля, который вы собираетесь использовать. Типы кабелей варьируются от витых пар до коаксиальных и оптоволоконных кабелей.

Стоимость установки топологии также очень важна. Чем сложнее выбранная топология, тем больше вам придется заплатить с точки зрения ресурсов и времени, чтобы создать эту настройку..

Последний фактор, который вы хотите принять во внимание, — это масштабируемость.. Если вы планируете повысить вашей сетевой инфраструктуры в будущем вы хотите убедиться, что вы использовать сеть, в которую легко добавлять устройства. Сеть со звездообразной топологией идеально подходит для этого, потому что вы можете добавлять узлы с минимальным нарушением работы. Это не так просто в кольцевой сети, потому что вы добавите время простоя, если добавите какие-либо узлы.

Видео:Звезда (топология компьютерной сети)Скачать

ПО для картирования топологии сети

Теперь, когда мы знаем различные типы топологии, пришло время подумать о том, как спроектировать вашу сеть с нуля. Существует ряд программных продуктов, позволяющих создавать собственные диаграммы топологии сети. Диаграммы топологии сети показывают, как ваша сеть соединяется вместе, и помогают вам создать эффективный дизайн сети. Он также предоставляет вам контрольную точку, которая помогает вам при попытке выполнить поиск и устранение неисправностей для устранения неисправностей..

Существует множество различных продуктов для отображения топологии сети, но один из наиболее широко используемых Microsoft Visio. С помощью Microsoft Visio вы можете создать свою сеть, добавив сетевые элементы на холст. Эта программа позволяет вам разработать схему, которая детализирует вашу сеть. Конечно, создание собственной сети не всегда идеально, особенно когда вы пытаетесь отобразить большую сеть.

В результате вы можете рассмотреть возможность использования другого инструмента, такого как Картограф топологии сети SolarWinds который может автоматически обнаруживать устройства, подключенные к вашей сети. Автообнаружение пригодится, потому что это означает, что вам не нужно составлять структуру сети вручную.

Сетевая топология SolarWinds MapperDownload 14-дневная бесплатная пробная версия

Видео:БЭКВАРД НА 130 ГРАДУСОВ / 360 ОТ ГОЧИ / RDS GP 2022Скачать

Обзор сетевых топологий

Топология сети, которую вы выбираете для своего предприятия, должна основываться на ваших требованиях к использованию. Количество узлов в вашей сети будет определять, сможете ли вы сделать это с помощью топологии шины или вам понадобится развернуть более сложную сетку или гибридную установку.

Помни что все топологии имеют свои преимущества и недостатки в зависимости от среды, в которой они применяются (даже те, которые устарели!). После того, как вы продумали топологию, которую хотите использовать, вы можете приступить к ее развертыванию..

Один хороший способ планировать заранее — использовать инструмент отображения топологии сети составить макет, который вы собираетесь использовать. Используя такой инструмент, как Картограф топологии сети SolarWinds позволит вам построить свою сеть на диаграмме, чтобы увидеть топологическую структуру в одном месте.
