Одноранговые локальные сети с линейной шиной

1.2. Проектирование архитектуры локальной сети в соответствии с поставленной задачей.

1.3. Использование математического аппарата для построения сети. Планирование структуры сети с помощью графа с оптимальным расположением узлов.

1.4. Расчет длины кабеля локальной сети.

1.5. Расчет стоимости оборудования и элементов кабельной системы локальной сети.

1.1. Выбор топологии сети

1. Описать одноранговую локальную сеть с топологией линейная шина. Топология предусматривает использование единственного кабеля, при помощи которого объединяются между собой все использующиеся рабочие станции.
2. Проанализируйте описание локальной сети и сделайте выводы. Один-единственный кабель применяется каждой станцией по очереди, а все сообщения, которые отправляются этими станциями, могут быть приняты и прослушаны любым компьютером, который находится в данной сети
3. Заполните таблицу.

Таблица 1 — Описание локальной сети с топологией «шина»

простота монтажа и дешевизна

выход из строя одной или нескольких рабочих станций никак не отражается на работе всей сети.

LT-33 Сетевой терминатор – 2шт

ITK TM2-G10H обжимной инструмент для коаксиального кабеля – 1шт

Видео:Топологии сетей | Курс "Компьютерные сети"Скачать

3C-2V Netko, 75 Ом коаксиальный кабель – 5м

1. Описать одноранговую локальную сеть с топологией звезда.

Если каждая рабочая станция подключена непосредственно к центральному устройству, которым может служить маршрутизатор или же коммутатор.

1. Проанализируйте описание локальной сети и сделайте выводы.

Данная технология предусматривает управление всеми движениями пакетов в сети непосредственно центральным устройством, а каждый компьютер через собственную сетевую карту подключается к данному коммутатору полностью отдельным кабелем.

1. Заполните таблицу.

Таблица 2 — Описание локальной сети с топологией «звезда»

TP — LINK TL — SG 105 коммутатор – 1шт

1. Описать локальную сеть на основе сервера.

Сеть использует сервер, контролирующий работу всех подключенных компьютеров. Главная его задача – создание, настройка и обслуживание учетных записей пользователей, настройка прав доступа к общим ресурсам и т.д.

1. Проанализируйте описание локальной сети и сделайте выводы.

Сеть на основе сервера предоставляет широкий спектр услуг и возможностей, которых трудно или невозможно добиться в одноранговой сети. Одноранговая сеть уступает ей по защищенности и администрированию

1. Заполните таблицу

Таблица 3 — Описание локальной сети с топологией на основе сервера

Контроль над клиентскими местами

TP — LINK TL — SG 105 коммутатор – 1шт

Cablexpert T-210 обжимной Инструмент для витой пары RJ-45

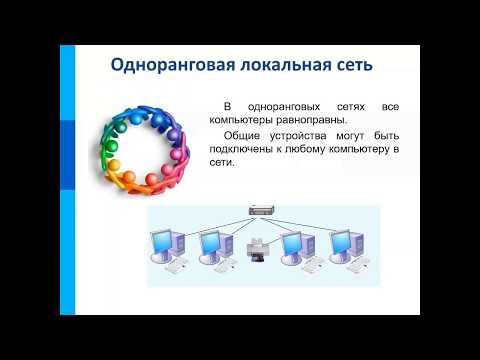

Видео:// Компьютерные сети #2 // Одноранговая //Скачать

«Шина» — топология локальной сети: описание

Способ, который применяется при компьютерном соединении, называется топологией сети. Существует несколько распространенных разновидностей, каждая из них имеет свои положительные и отрицательные стороны, которые нужно учитывать при планировании работы.

Видео:Виды топологий локальных сетей | Звезда, кольцо, шинаСкачать

Что это такое

Когда используется локальная сеть «шина», предусмотрен один основной кабель, к которому подсоединены все компьютеры. Такую топологию называют «шиной», «магистралью» или «общей шиной».

Видео:Что такое LAN и чем отличается от WAN?Скачать

Какой она может быть

Чтобы выбрать наиболее эффективный способ подсоединения компьютеров и оборудования в общую сеть, необходимо учитывать их количество. Если соединятся менее десяти устройств при помощи рассматриваемой топологии, то этот способ будет эффективным.

Обратите внимание! Если устройств в ЛВС будет намного больше, то данное решение — неэффективно. В таком случае сеть организуют на основе серверов.

Различия между этими двумя способами состоят в следующем:О

• В одноранговой сети все компьютеры участвуют на равных порах. Поэтому при наращивании количества информационные каналы перегружаются.
• Использование выделенных серверов означает, что основные данные и используемые приложения находятся на серверах и предоставляют их для пользования остальным компьютерам. Кроме перечисленного, именно они осуществляют необходимые подключения к внешним устройствам, определяют маршруты следования информационных сообщений, проводят управление всей локальной сетью.

Видео:Синхронные и асинхронные линии связиСкачать

Сравнение с другими топологиями

Кроме рассматриваемой топологии широкое распространение имеют другие: «звезда» и «кольцо».

Обратите внимание! Если сравнивать «шину» с ними, то можно выделить достоинства и недостатки.

Достоинства

Выбор данной конфигурации имеет важные плюсы:

• в данном случае настройка сети делается относительно просто;
• стоимость проведения работ будет меньшей по сравнению с использованием других топологий;
• выполнение монтажа является менее сложным, чем в аналогичном случае;
• необходимо учитывать вероятность выхода одного или нескольких компьютеров из строя — при такой схеме подключения это не нанесет ущерба работе остальной подключенной техники.

Недостатки

Однако такому решению присущи также некоторые недостатки:

• уязвимость в случае неисправности основной шины, к которой подсоединены компьютеры — при этом выйдет из строя вся структура;
• при такой архитектуре поиск неисправностей является довольно сложным;
• важный минус состоит в том, что только один компьютер в каждый момент времени может осуществлять передачу;
• если необходимо подключить новые компьютеры, то возникают проблемы с проведением масштабирования — придется вносить изменения в ранее существовавший отрезок сети.

Преимущества и недостатки шинной топологии

Ее простота монтажа и низкая стоимость компенсируются наличием более сложного управления.

Обратите внимание! Последнее выражается, в частности, в сложности диагностики и исправления ошибок, изоляции возникших проблем от остальной части локальной сети.

Видео:Что такое локальная сетьСкачать

Примеры

Долгое время по такой топологии строили сети на основе использования коаксиального кабеля. Его проводили через все комнаты, в которых находились подключаемые компьютеры. Для вывода на каждое из устройств использовались Т-коннекторы. Один из их выходов был подключен к сетевой плате соответствующего компьютера.

Видео:Основы компьютерных сетей - принципы работы и оборудованиеСкачать

Монтаж домашних локальных компьютерных сетей топологии «шина»

Согласно стандартам, монтаж сетей с топологией «шина» может выполняться в соответствии с одной из следующих технологий. Каждая из них имеет свои важные особенности.

Обратите внимание! В обоих случаях регламентировано обязательное использование коаксиального кабеля. Но для 10BASE-2 применяется тонкий вариант, а для 10BASE-5 — толстый кабель.

Монтаж локальных сетей топологии «шина» технологией 10BASE-2 Ethernet

Для одноранговой локальной сети с общей шиной используемые типы кабеля — RG-58 и PK-50. Этот вариант требует при монтаже меньших усилий по сравнению со вторым, но качество работы при этом ниже. Такой способ более выгоден для небольших домашних или офисных сетей. Они менее масштабны, но и стоят гораздо дешевле.

Здесь предусмотрены следующие ограничения:

• Имеет главный кабель, который может быть разбит на несколько сегментов (не более пяти), соединенных репитерами. Длина каждого из них не может превышать 185 метров.
• Общая длина главного кабеля, включающая в себя все сегменты, не должна превышать 925 метров.
• К каждому из отрезков коаксиального кабеля допустимо не более 30 подключений.

Важно! Определено минимальное расстояние между проводами, подсоединяющими соседние компьютеры к шине. Оно составляет 0,5 метра.

Монтаж локальных сетей топологии «шина» технологией 10BASE-5 Ethernet

Этот вариант создания сети более дорогой, но у него имеется больше возможностей. Он допускает создание более масштабного соединения, отличается высокими надежностью и качеством работы.

У рассматриваемой технологии меньшие ограничения по сравнению с предыдущим вариантом.

Здесь должны быть соблюдены следующие правила:

• Количество сегментов может быть не больше пяти.
• Допустимая длина сегмента составляет 500 метров.
• Общая длина кабеля может доходить до 2,5 километра.
• Теперь возросло предельное количество устройств для подключения к каждому сегменту — теперь оно достигает ста устройств.
• Ближайшие компьютеры не могут подключаться к основному кабелю на расстоянии, меньшем 2,5 метра.

Важно! Для обоих рассматриваемых технологий максимальная пропускная способность составляет 10 Мбит в секунду.

Еще одним достоинством варианта 10BASE-5 Ethernet является более высокая механическая прочность.

Видео:Создание одноранговой сетиСкачать

Топология и ее многозначительность

При выборе топологии важно понимать, что речь идет не только о расположении компьютеров и местах прокладки кабеля. Этот термин в литературе упоминается в различных смыслах.

Под ним в различных случаях могут понимать следующее:

• Расположение составляющих элементов сети.
• Могут иметь в виду логическую топологию. В этом случае предметом рассмотрения является характер распространения информационных сигналов, иерархия связей в сети.
• В некоторых случаях имеется в виду топология операций обмена данными. Она может быть смешанной — сочетать различные схемы. Здесь речь идет об организации операций захвата управления шиной между различными компьютерами и порядке передачи такого права между различными устройствами в сети. Оно может, например, передаваться по кругу.
• При рассмотрении информационной топологии важное значение имеет организация информационных потоков в сети.

Чтобы пояснить сказанное, можно привести следующий пример. Возможна ситуация, когда физическое подключение устройств происходит на основе применения топологии шины. Таким же образом будет организована логическая топология.

Обратите внимание! Однако информационная может предусматривать, что информационные потоки устроены на основе использования одного компьютера в качестве главного. То есть информация будет передаваться ему, а потом от него нужному компьютеру. Здесь будет применен принцип звезды.

А передача управления от одного элемента другому будет осуществляться по эстафетному принципу. Он состоит в кольцевой передаче такого права между устройствами и соответствует типу подсоединения «кольцо».

При создании локальной сети важно правильно выбрать подходящую топологию. Использование шины в некоторых случаях может быть наиболее подходящим решением.
