Датчик холостого хода Опель Астра (H, J): проблемы, симптомы, чистка и ремонт

Если авто стало нестабильно вести себя на холостых оборотах, одна из возможных причин – неисправный датчик холостого хода Опель Астра.

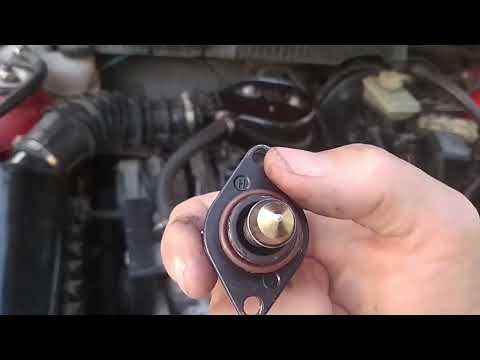

Видео:Клапан холостого хода Вектра А и Кадет Е обзор и нюансы установкиСкачать

Определение

Датчик холостого хода Опель Астра − это тот узел, что отвечает за стабилизацию на холостом ходу силового агрегата. При запущенной силовой регулятор установке на оборотах холостого хода посредством смены величины сечения (проходное) вспомогательного канала поставки воздуха в обхождение заслонки акселератора, которая находится в закрытом положении, в силовой агрегат подается то количество воздушных масс, что требуются для нормального функционирования мотора. Поступающие воздушные массы контролируется посредством датчика массового расхода воздуха. Контроллер, согласно количеству воздуха, подает в камеру сгорания топливно-воздушную смесь посредством форсунок.

Контроллер анализирует данные о оборотах с помощью датчика коленвала. Следовательно, регулятор холостого хода Опель Астра берет на себя управление силовой установкой (режимы работы). Он повышает/понижает величину подаваемых воздушных масс в обхождение заслонки акселератора, находящийся в положении «закрыто».

Когда мотор достиг рабочей температуры, контроллер стабилизирует холостые обороты. Непрогретый силовой агрегат работает на завышенных оборотах. Это происходит потому, что контроллер посредством датчика холостого хода Опель Астра осуществляет прогрев мотора на завышенных оборотах коленчатого вала.

Обязательно посмотрите:

Подобный режим работы силового агрегата дает возможность осуществлять начало движения машины сразу после запуска. Прогревать Opel Astra в таком случае не нужно.

Примечание: производитель даже рекомендует такой способ эксплуатации авто. Он объясняет это заботой об окружающей среде − чем реже машина стоит на месте, тем меньше вредных выбросов выходит в атмосферу. К тому же, длительный простой на холостых повышает износ агрегатов мотора. Однако, слишком частый «холодный старт» чреват стиранием канавок на поршнях, поэтому можно влететь в ремонт.

Регулятор холостого хода Опель Астра − это узел, исполняющий команды. Поэтому, он не может самодиагностироваться системой. При неисправном узле индикатор «Check Engine» на щитке приборов не высвечивается, хотя симптомы неполадок зачастую напоминают таковые у датчика положения заслонки акселератора, однако последний дает знать о себе именно загоранием индикатора.

Видео:Опель астра Н(Z18XER) плавают обороты,причины!Скачать

Расположение

Клапан холостого хода Опель Астра расположен возле узла дросселя. Проблем с его снятием возникнуть не должно.

Видео:Вот что необходимо знать чтобы заменить регулятор холостого хода.Опель Вектра а 1.6Скачать

Признаки неполадки

Когда регулятор холостого хода Опель Астра неисправен, следует ожидать:

Нестабильных оборотов силового агрегата на холостом ходу.
Обороты самопроизвольно повышаются и снижаются.
При перевод передачи в «нейтралку» двигатель Opel Astra прекращает свою работу.
На непрогретом силовом агрегате отсутствуют повышенные холостые обороты.
При активации бортовой электроники (оптика освещения, климатическая установка и другое) снижаются холостые обороты.

Видео:Opel Astra H 1.6 бензин плавают холостые! глохнет!Скачать

Решение проблемы

Возможные способы устранения неполадок узла:

Клапан холостого хода Опель Астра можно отрегулировать.

Лучшим решением будет установка новой детали − тогда можно надеяться на надежность и долговечность. Но, если датчик холостого хода Опель Астра просто засорился или дал сбой, то возможна его чистка и калибровка.

Видео:Что внутри регулятора холостого хода? НЕ ПРОМЫВАЙ пока не посмотришь или повредишь его!Скачать

Очищение

На детали образовываются всевозможные отложения − нагар, грязь и прочее. Поэтому ее нужно очистить, предварительно сняв с двигателя. Чистка производится посредством брейк-клинера и WD-40. Финальный этап − продувка компрессором. Не лишним будет и очищение дроссельной заслонки. После чего нужно установить деталь на Opel Astra и откалибровать.

Перед установкой узла требуется отсоединение клеммы АКБ.

После монтажа клемма ставится на место.
Включается зажигание (но не мотор) на 10 секунд. Этого времени достаточно для настройки датчика электронным блоком управления двигателя.
Зажигание выключается по истечению указанного времени.
Заключительный этап операции − запуска двигателя и проверка работы узла.

Клапан холостого хода Опель Астра редко выходит из строя, поэтому его ремонт или замена требуются лишь в исключительных случаях. Часто достаточно очистки детали от отложений или сброс клеммы на 15 минут, чтобы восстановить ее работоспособность.

Видео:Плавают обороты холостого хода? Полезные советы, почему плавают обороты?Скачать

ОПЕЛЬ КЛУБ

Российский Клуб Любителей Марки Opel

Видео:чем заменить датчик холостого хода на опель вектра аСкачать

Обороты холостого хода, сепаратор и все о РХХ

Сообщение kazantsevmaxim » 07 дек 2009, 00:08

Читайте также: Ошибка цепь управления клапаном продувки адсорбера

Привет всем накопал разных мнений о РХХ X20XEV, извиняюсь за небольшой каламбур, но я думаю вы разберетесь, напишите свои мнения обо всем этом:
Промывка регулятора холостого хода на двигателях Ecotec X20XEV с системой впрыска Симтек.
Находится регулятор прямо под всасывающим патрубком воздушного коллектора, в районе его соединения с блоком подачи воздуха (дроссельной заслонкой).
Итак, приступаем к промывке:
1. Снимаем два хомута с всасывающего патрубка воздушного коллектора (первый в месте соединения с корпусом воздушного фильтра, второй — в месте соединения с блоком подачи воздуха-дроссёлем и т.п.).
2. Отсоединяем (хотя можно и не делать этого) контакты датчиков с всасывающего патрубка.
3. Снимаем патрубок для оттока картерных газов с клапанной крышки (тот что потолще в диаметре).
4. Отсоединяем контакт с регулятора холостого хода.
5. Теперь снимаем сам регулятор холостого хода (крепится он при помощи двух шестигранных винтов).
6. Отсоединяем от РХХ электромагнит. Он крепится при помощи двух винтов. Это на нём расположена контактная группа, для управления клапаном.
7. Берём в руки блок с клапаном, он состоит из полости с двумя камерами и палочкой (клапаном) находящейся внутри. Если внимательно присмотреться, то в одной камере палочка имеет больший диаметр, таким образом и выполняется функция дозировки воздуха, утолщение клапана + в средней части «юбка».
8. Заливаем в камеры жидкость для промывки карбюраторов (аэрозольного типа). Не жалеем жидкость. Заливаем и ждём несколько минут — выливаем, потом ещё раз. По-вторяем процедуру до тех пор пока не начнёт блестеть как новенькая.
9. (очень важный пункт. ) Берём в руки электромагнит. Место крепления клапана к электромагниту ТАК ЖЕ забрызгиваем жидкостью для промывки карбюраторов. Ждём пару минут, потом ещё раз, потом ещё. Да, грязи как таковой нет, вы её возможно и не увидите, но делать это ОБЯЗАТЕЛЬНО.
10. Берём компрессор и хорошенько продуваем сам регулятор и электромагнит.
11. Соединяем электромагнит с блоком клапана XX. Потом берём два провода и АКБ. Аккуратно (чтобы не закоротить) несколько раз замыкаем контакты на электромагните (он должен сработать характерным щелчком и движением клапана внутри). Это делается для того, чтобы во-первых проверить качество промывки, во вторых — проверить работоспособность оных узлов.
Собираем всё в обратном порядке. Заводим двигатель и наслаждаемся ровной работой двигателя и 704 об/мин (заводские требования).
12. Не поленитесь купить новые или промыть старые патрубки для оттока картерных газов, идущие с клапанной крышки в блок подачи воздуха в инжектор и от картера к клапанной крышке, и места их подсоединения (возможно саму клапанную крышку).
Если разобрать блок электромагнита, то чистка будет качественнее. Надо только один раз помучаться, развальцовывая корпус. При сборке весь завальцовывать не нужно. Достаточно трех точек.

Господа! Честно говоря я не знаю как у вас всё получается (может я что то неправильно делаю).Я один РХХ почистил с полной разборкой. Все делал как в статье ( здесь в форуме нашёл).Когда поставил был рад до безумия. Думал всё я проблему решил. Проездил на нём две недели, всё вернулось как и было. И пару штук РХХ промывал примерно как тут автор написал, только проблема исчезала на два, три дня. Друг в автосервисе по диагностике работает сказал «Мы такой промывкой людей на бабло разводим, на пару дней хватает.»Так что датчика РХХ хватает на 50-60тыс км. Дальше одно замена на новый. Именно такая ерунда на двигателе Х20ХEV.Поменял я себе РХХ ,тут же холостой не прыгает, расход топлива нормальный. Уже 6 месяцев проблем нет. Раньше каждые две недели лазил промывал. Так что видно что то изнашивается внутри. Когда я брал машинку я РХХ менял, отъездил три года, начались проблемы, новый поставил нет проблем. Вот такие дела. Не всегда промывка ГУД.

Ну, а ты думал в сказку попал!? Промыл водичкой и все ,можно ездить еще 5 лет, так не бывает.
Смотря в каком состоянии находится рхх и сам мотор. может он маслом все закоксовывает за неделю.
Конечно все равно когда нибуть наступает такой момент, когда приходится покупать новые з.части. но его так хочется оттянуть..

Вчера проделал всю операцию. Сам датчик на редкость у меня оказался совершенно чистым, хотя менялся давно, патрубки у меня тоже чистые. А вот по поводу штока, да там явно имеет место некое медное покрытие которое не даёт залипать ему, так вот оно стирается. Я всё отшкурил и шток стал бегать намного шустрей. вчера проверить как следует не удалось, завел обороты рабочие нормальные машина прогрелась до момента (стрелка чуть поднялась от 0t) обороты с прогреваемых, очень плавно опустились до рабочих (такого раньше не было, были заметны подергивания и колебания). Далее я по-газовал, при резком наборе и сбросе с\до 5500 оборотов, обороты возвращаются в рабочий режим плавно-быстро, раньше они у меня 1мин точно болтались между 1000-1500 туда сюда дергаясь. Вот такие дела, так что сегодня поеду нормально покатаюсь и уже отпишу как машина себя ведет при полном прогреве и нормальной\резкой нагрузке.

Читайте также: Клапан изменения геометрии впускного коллектора как проверить

Ну в общем сегодня вечером, я машину опробовал как следует и прогрел и в пробке постоял и поразгонял до 5500 оборотов, как и следовало ожидать датчик перестал глючить совершенно. тьфу тьфу тьфу, даже из наглости налил 15 литров 92 в пустой бак и всё в норме, так что теперь интерес на сколько хватит этих манипуляций.

Сегодня он, мня, разозлил (датчик РХХ) и я купил новый. Всё встало на свои места! Обороты не прыгают, Двигатель работает ровно, устойчиво!

Вот уже около года у меня Омежка с двигателем x20xev и как все столкнулся с проблемой ХХ. Как всегда в ненужное время и в ненужном месте стали гулять обороты на ХХ в пределах 1000. Я перечитал все возможные форумы и решил помыть РХХ. Разобрал электромагнит, помыл его до блеска, поставил- обороты стали ОК!. Прошла неделя, начали опять гулять, но уже в пределах 50-100. И так я разбирал два раза, натирал карандашом шток, все это помогало на несколько дней. И тут я задумался и решил подойти к этой проблеме с научной точки. Для начала замерял напряжение на электромагните ( для тех кто не дружит с электроникой, замерял при помощи прокалывания тонкими иголками проводов электромагнита, лучше всего подходят заколки при покупки новых рубашек) при прогретом двигателе оказалось, что комп на него подает 3.5в. Получается, что регулирующее устройство находится в начале линейной характеристики регулирования. Я снял РХХ принес домой и подал на него 3.5в, при этом шток РХХ можно было легко перемещать пинцетом. При подаче 6в, его нельзя было сдвинуть. Тут я понял, чтобы шток РХХ стоял устойчиво и не дергался при изменении вакуума, необходимо на него приложить большее усилие и ту функцию выполняет пружина, которая его двигает. Видимо за 12 лет она деформировалась и потеряла свои свойства. Как я откручивал бронзовую шайбу, другая песня- долбался больше часа, боялся нарушить что-нибудь внутри. А когда выкрутил, то просто просверлил в ней два отверстия по 2.5мм по диаметру где-то 3мм от края ( не рекомендую Администратор ), вкрутил туда два болта, подобрал так чтобы вкрутились туго. Теперь ее можно выкручивать даже не снимая РХХ. Достал я ту пружину, растянул примерно на 1см, все это дело собрал ( для чистоты эксперимента электромагнит не трогал) поставил на место, завел и не поверил своим глазам-все ОК! Да, уточняю- эта шайба на ХХ не влияет. Скорее всего в компе стоит счетчик который настроен где-то на 800 и считает импульсы с датчика коленвала, а комп в свою очередь гоняет Рхх пока тот выставит нужные обороты. По крайней мере, на бывшей у меня Аудюхе было так. Думаю, что и здесь немцы ничего другого не придумали.
Итог: Для того, чтобы Рхх работал нормально, необходимо два условия
1 Чистым должен быть электромагнит.
2 На электромагнит должно подаваться напряжение 5-6в.
Да, еще, если будете разбирать РХХ, то желательно помыть шток, особенно ту часть, которая входит в электромагнит.
По поводу РХХ.
Делюсь опытом эксплуатации так сказать.
В своё время я тоже столкнулся с этой проблемой (плавали обороты) заменил регулятор холостого хода ставил seamens он прослужил около 3 лет, а если по пробегу то где то 55 тыс км.
Сейчас пришла пора его заменить. Опять стали плавать обороты. Дело в РХХ. Диагноз уже поставлен.
Главное — шток обработать наждачкой и потом графитом. А так там особенно ломаться нечему.
и еще одна «мысля».
Регулирование происходит именно так как описано выше. То есть регулирует компутер, рабочий орган-РХХ, обратная связь- сигнал оборотов.
Диапазон регулирования -от нуля до. много об/мин.
ОТ НУЛЯ. А нафига нам ноль. А если регулировать. скажем с 400 об/мин? Меньше ведь никогда не надо.
Для этого надо пустить немного воздуха в обход РХХ, да так, чтобы его учитывал кампутер, и чтоб дросель газа при этом был закрыт.
Конструктивно это сделать очень просто-надо просверлить дырку в дроссельной заслонке.
Я сделал это на своей омеге — две дырочки по 2,5 мм и двигатель работает при снятой фишке РХХ
на 400 об/мин. Не совсем устойчиво, но это лучше чем глохнуть на светофорах. особенно если АКПП. Странно всё получаеться, почистили мне рхх -обороты держало где то неделю ,ща опять колбасит на холостом ходу(даже опять иногда стала глохнуть)честно говоря что мне это стало поднадоедать-что делать?-кстати он новый судя по состоянию-грязи конечно вымили из него много (со слов мастера)
Тоже чистил,чистил(и с полным разбором),хватает на 1000 км и не более. надоело,поставил новый и забыл про проблему=)))
Полез в машину вчера, снял РХХ, менялся прежним хозяином n*1000-км назад и при установке мастера сорвали резьбу на блоке дросселя, пришлось восстанавливать, резать новую. Сразу обратил внимание на весь воздушный тракт от фильтра до дроссельной заслонки. Не знаю что за датчик (стоит до датчика массового расхода воздуха) был весь в пыли и грязи, запшикал его WDшкой, всю грязь смыло. Колено гофры внутри, над дросселем было все в масляно-пыльным, протер. Заменил воздушный фильтр. Промыл заслонку дросселя, очистил датчик положения дроссельной заслонки, скинул контакты, почистил.
Запшикал вдшку внутрь РХХ, подождал, вылил грязь, замотал в тряпку и понес домой, гаража нет, а на улице прохладно однако.
Дома развальцевал как по инструкции, вместо бронзовой пробки — пластмассовая (фирма Siemens) наметил положение и глубину пробки, лучше делать чем нить острым, иглой например процарапать. Взял маленькие плоскогубцы, вставил в прорези пробки и выкрутил. Внутри пластиковый клапан, с металлическим стержнем, был весь в нагаре, почистил, пружину сдуру растянул как читал на каком то форуме, про залипание из за слабой пружины, на пол-сантиметра (никогда не делайте этого), пружинка должна быть длиной где-то 22 мм. Далее развальцевал и промыл электромагнит, грубой шкуркой зачистил сердечник, натер мягким карандашем, собрал обратно, завальцевал в 3 местах, и залил силиконом, чтобы пыль не попадала. Собрал прочищеный РХХ, поставил на машину, и. холостых ваще нет . Сразу подумал про пружину. Подал на РХХ 5 вольт и понял, что усилия электромагнита не хватает чтобы открыть клапан. Пружину обратно сжал, закручиванием на родные . 22 мм. Начал дуть в одно отверстие и в это время подключать 5 вольт на электромагнит, теперь воздух стал проходить. Писали что на прогретом движке, при холостых подается на него 3,5 вольта. Начал дуть в отверстие и включать напряжение 3,5 В. Вроде все ок. Поставил на машину, завелась, холостые где то 850-900 не гуляют. Начал закручивать пробку (сжимать пружину и закрывать отверстие клапаном) оброты стали падать, но машина начинает вибрировать и глохнуть, вернул обратно, добившись нормальных оборотов. Пробку замазал силиконом, сверху надел крышку, преварительно обмазав тем же.
Машина стала нормально сбрасывать газ, на холостых стабильна, тьху тьху, не глохнет Чистил РХХ многократно, — эффект очень кратковременный, в итоге купил новый и уже 10тыс.км без проблем! (Смазывать надо соляркой шток «моторчика» . И будет годами работать потом . ).
Я чистил с полной разборкой , проехал 50000 без проблем, недавно начала опять глохнуть на каждом торможениии, опять перебрал, и уже 1000 км. все ок. Так,что если это РХХ то его разборка помогает( кстати у меня знакомый на VOLVO S 40 недавно реанимировал свой по этому описанию- и ему реально помогло). Вот рецепт от наших коллег по несчастью (изобретателей данного чуда агрегата)
Все на Немецком надеюсь вы умеете пользоваться переводчиками.
Так-же здесь расписывается процесс чистки и доработки вентиляции картерных газов.
