Отсекающая шина для противопожарных штор

Автоматические противопожарные шторы (завесы, экраны) – конструктивное решение, предназначенное для обеспечения пожарной безопасности объектов путем установки огнестойкого ограждения и деления на отсеки. Это могут быть люки, ворота, двери, другие проемы любых форм, размеров. Противопожарные шторы – это полотнище из особо прочной негорючей кремнеземной ткани. Ими разделяют внутренние зоны помещений для локализации начинающегося пожара, то есть недопущения его распространения в случае возгорания в одном из огороженных отсеков. Сфера применения – места большого скопления людей (торговые и развлекательные центры, вокзалы, кинозалы, театры, ночные клубы, спортивные комплексы, производственные помещения).

Обратите внимание! Для эвакуации посетителей, персонала, охраны из горящих зданий в тканевом полотне предусматриваются лазейки – эвакуационные выходы.

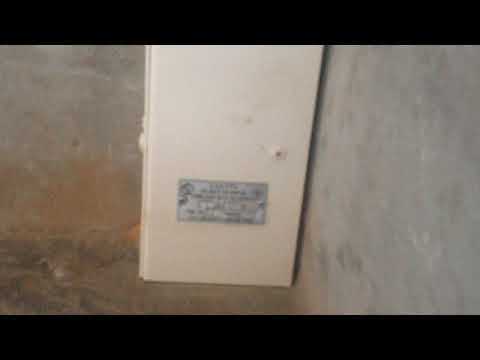

Видео:Установка противопожарных шторСкачать

Предназначение

Экраны–завесы применяются в следующих целях:

• блокировка на пути огня (между участками, этажами, производственными линиями);
• определение пожарных границ между помещениями;
• защита проемов дверей, окон;
• отделение выходов эвакуации для перемещения людей;
• блокирование пожароопасного или дорогостоящего оборудования.

Видео:Противопожарная EI60 штора "Гармошка" МВА отсекающая эскалатор при пожаре в бизнес-центре.Скачать

Особенности, преимущества

1. Малый вес. Полотнище тканого плетения изготавливается из относительно легкой ткани, которая весит многократно меньше противопожарных дверей, ворот той же площади. Это будет преимуществом при установке шторок больших размеров.
2. Универсальность – допускается изготовление штор любых форм (включая замкнутые), размеров. Ограничения по этим параметрам отсутствуют. Бывают с контуром квадрата или цилиндра для кругового ограждения зон (эти «гармошки» используются для изолирования эскалаторов).
3. Термоустойчивость – характеристики остаются постоянными при 1400°C. На 95% полотнище состоит из диоксида кремния, масштабно используемого в космической, военной, автопромышленности.
4. Стойкость к внешним воздействиям, агрессивным средам (включая щелочи, кислоты, нагревшиеся под воздействием огня металлы).
5. Простая установка противопожарных штор.
6. Автономность.
7. Автоматический привод, облегчающий эксплуатацию.
8. Экологическая безопасность относительно людей, животных.
9. Производство по индивидуальным замерам.
10. Низкая цена – около 8–10 тысяч за метр квадратный, что ниже стоимости огнеупорных ворот.

Опущенное во время пожара полотно не только препятствует огню. Есть у него еще одна важная функция – оно ограничивает доступ кислорода, способствуя естественному затуханию возгорания.

Разновидности

Кремнеземневая ткань выпускается различной плотности (от 200 до 1000 г/м2), разной толщины (3–7 мм). Эти цифры характеризуют уровень огнестойкости – чем плотнее, тем больше этот показатель (выше цена).

• термоусаженные – прошедшие обработку (при эксплуатации они не дают усадку, поддерживая первоначальные размеры);
• термонеусаженные – без предварительной термообработки – при нагревании усаживаются в диапазоне 5–8% от изначальной площади.

По направлению открытия – закрытия бывают вертикальными, горизонтальными.

Выделяют еще одно подразделение по предназначению:

• дымозащита – противодымные конструкции для пресечения распространения дыма, газов. Обычно размещаются вверху, рядом с системами дымоудаления, монтируются к потолочной поверхности. Чаще всего используется предел огнестойкости с маркировкой E 120;
• огнезащита – блокирующая источник возгорания, пресекая дальнейшее распространение пламени. В отличие от предыдущего варианта перекрывают всё помещение по высоте. Популярные маркировки – EI60, EI120, EI180.

Важно. Для увеличения предела огнестойкости применяется орошение. Для этого выполнятся монтаж водоснабжающей системы – чистая вода рассеивается по огнеупорному полотну, увеличивая тем самым время сопротивления открытому огню.

Изделие проходит огневые испытания для подтверждения их соответствия стандарту Р53305-2009 – это требование выполняется для выдачи производителю сертификата соответствия выпускаемой продукции.

Устройство автоматических противопожарных штор

Включает несколько элементов:

• боковые направляющие, необходимые для перемещения вниз–вверх;
• композитное армированное полотно;
• один или несколько валов с накрученным на них огнестойким материалом;
• привод, работающий от электрического двигателя (обеспечивающий движение завесы вверх);
• защитный кожух из стали (в нем – электромеханическая составляющая);
• шина с утяжелителями для натяжения;
• фиксаторы, удерживающие шторку в поднятом или закрытом состоянии;
• управляющий блок.

Условно приведенную комплектацию можно сравнить с защитными жалюзи, в которых вместо полос из металла используется огнестойкое полотно. Оно равномерно скручено и находится внутри кожуха до тех пор, пока не прозвучит сигнал тревоги. Снаружи виден только край нижней шины, – это выглядит эстетично, не нарушая внутреннего облика.

При обнаружении очага возгорания или возникновения дыма оповещающая система передает сигнал на блок управления противопожарной шторой. Это незамедлительно приводит в действие механизм, опускающий огнеупорную завесу со скоростью 10–15 м/сек. Так оперативно и своевременно предупреждается распространение пламени на соседние отсеки, позволяя выиграть время и эвакуировать людей из здания.

Предусматривая аварийное отключение электроснабжения, экран подключают к резервному источнику питания. Благодаря дополнительному независимому аккумулятору шторка выполнит возложенную на нее функцию даже при выключенном электричестве.

Важно! Не путайте противопожарные шторы с обычными секционными воротами из металлических полос и экранами–гармошками без боковых направляющих. Они схожи только внешне (конструктивно), но не обладают огнеупорными, дымозащитными функциями.

Правила установки

Монтаж выполняется профильными компаниями, оформившими лицензию на данный вид работ в Министерстве ЧС. Чаще всего конструкция поступает от изготовителя в собранном виде. Рабочим предстоит сначала закрепить к боковым стенкам проема направляющие, а затем подвесить вал. В последнюю очередь выполняется подключение блока управления к электроснабжению и системе предупреждения пожаров.

Читайте также: Зимние авто шины hankook i pike

Если шторная конструкция была привезена в разобранном состоянии, ее предстоит собрать самостоятельно, используя инструкцию по сборке. Главное – не перепутать стороны полотнища, поскольку только одна из них обработана термостойким составом.

В зависимости от параметров монтаж делают на опорные стойки или устанавливают оборудование без них. При больших габаритах вес увеличивается, поэтому требуются дополнительные крепежные элементы в виде труб или профиля из высокопрочной стали. Для надежности опоры крепятся к напольному основанию. После монтажа проверяется корректность работы, после чего составляется и подписывается акт приемки.

Оборудование устанавливается двумя допустимыми способами: на фасаде или в плоскости проема. В любом из этих случаев нужно следить, чтобы между полотном и стенами не было зазоров, свободно пропускающих из огороженной зоны газы, едкий дым, в обратную сторону – кислород, поддерживающий горение.

Техническое обслуживание и ремонт противопожарных штор

Регулярный сервис обеспечивает работоспособность оборудования, предназначенного для гарантированной пожарной безопасности.

Обслуживание противопожарных штор профессиональной компанией включает:

1. контроль исправности узлов и срабатывания при поступлении сигнала о пожаре;
2. проверка на наличие повреждений;
3. устранение неисправностей;
4. регулировка пластинки вала для устранения перекосов, предупреждения неправильной намотки;
5. выявление отклонений в работе управленческого блока;
6. проверка контактов и поиск обрыва цепи;
7. предупреждение короткого замыкания;
8. замена неисправных деталей.

После выполнения комплексной диагностики составляется акт осмотра и проверки, на основании которого принимается решение об устранении недостатков, ремонта или замены конструкции.

Обслуживание проводят не только как регулярную меру поддержки исправного технического состояния. Оно в обязательном порядке выполняется после отделочных работ, которые часто приводят к загрязнению и засорению направляющих.

Видео:Противопожарные шторыСкачать

Противопожарные шторы: виды и особенности выбора

Деление зданий на пожарные отсеки не имело бы смысла без надежной защиты строительных, технологических проемов в преградах, их образующих – стенах, перегородках, перекрытиях с нормируемым пределом огнестойкости. В зависимости от ширины, высоты отверстий в них, это могут быть противопожарные двери, люки, и даже значительные по площади и, соответственно, общему весу – ворота, в том числе с калитками для прохода через них.

Видео:Таймлапс монтажа противопожарной шторыСкачать

Что это такое?

Автоматические противопожарные шторы – довольно новое слово в деле борьбы с огнем. Их появление во многом обусловлено тем, что архитекторы, проектировщики стали создавать здания грандиозных объемов как общественного, так и промышленного назначения с многочисленными открытыми проемами на всю высоту строений, большой площади в стенах, перекрытиях; что сделало невозможным применение традиционных, стандартных решений по заполнению противопожарных преград.

Связано это с тем, что они имеют довольно небольшой диапазон возможных геометрических размеров, веса, массы конструкции, позволяющей закрыть их быстро, даже с электрическим приводом, при возникновении пожара в защищаемом или смежных помещениях. Например, у большинства производителей разумный предел типоразмеров под заказ заканчивается на двустворчатых противопожарных дверях – 2,1 х 2,2; воротах – 4,8 х 4,8; 4 х 6. Шторы такого же назначения фактически не имеют ограничений по ширине/высоте. Кроме того, они могут быть как вертикальными, так и горизонтальными, выполняться с орошением полотна водой для дополнительной огнезащиты или без него.

Их сейчас широко рекламируют, называя то просто отличной заменой традиционным конструкциям по защите проемов в преградах капитального характера, то и вовсе инновационным прорывом в деле защиты от огня при возведении грандиозных по замыслу, сложности архитектурных, планировочных решений зданий/сооружений с делением их на пожарные отсеки, невидимыми до возникновения критической ситуации вертикальными и горизонтальными шторами, защищающими смежные помещения не только от открытого огня, интенсивного теплового воздействия; но и от ядовитых продуктов горения.

Так ли это все обстоит на самом деле, каковы реальные преимущества и недостатки у этой новинки – стоит разобраться детально.

Видео:Противопожарные шторы DoorHanСкачать

Нормы и правила

Чтобы сразу расставить все точки с запятыми, надо сказать, что ГОСТ «Шторы противопожарные» – на сегодня не существует в нормативной базе государственной технической документации. Многочисленные производители отечественных изделий, поставщики/продавцы импортного товара, ссылаясь на СНиП, ГОСТ, которым якобы полностью соответствует их продукция, мягко говоря, выдают желаемое за действительность.

Описание конструкции противопожарной шторы

Чтобы тщательнее разобраться в этом, и при этом никого не обидеть, нужно прежде всего понять на какие конкретные документы, изданные государственными органами в области технического нормирования, и почему иногда ссылаются некоторые производители/поставщики (основная масса не делает и этого):

• ГОСТ Р 53307-2009 – определяющий методику испытаний на огнестойкость дверей/ворот.
• ГОСТ Р 53303-2009 – для тех же изделий на дымогазонепроницаемость.
• ГОСТ Р 53305-2009 – методики испытаний на огнестойкость для противодымных экранов.

Читайте также: Размер шин для рено логан 2010

Ни в названиях, ни в тексте первых двух официальных документов интересующее читателей, название не встречается вовсе. В последнем приведен определение, указанное ниже.

Снова о противопожарных шторах ни слова, хотя по основной конструкции противодымные экраны/занавесы наиболее близки к ним, отличаясь, по сути, лишь менее огнестойкими, негорючими материалами, идущими на их изготовление, некоторыми непринципиальными в данном случае различиями.

Чтобы пробраться через нормативно-бюрократические джунгли и понять, почему такие изделия тем не менее правомерно производятся, устанавливаются и эксплуатируются, необходимо обратиться к ФЗ № 123 от 2008 года (включая изменения), регламентирующего технические аспекты пожарной безопасности:

• Ст. 37, классифицирующая преграды, вводит еще один тип – противопожарные занавесы, шторы, экраны.
• В п. 2 этой статьи указано, что шторы/экраны наравне с дверями/воротами, люками/клапанами подразделяются на 1, 2, 3 тип, а занавесы относятся к 1 типу.

На основании этого противопожарные шторы, как средство заполнения любых проемов в преградах, ограждающих пожарные отсеки, зоны зданий, наконец-то официально легализованы.

Далее, в ст. 88 ФЗ № 123 конкретизируются требования к ним и места использования:

• Материалы для производства противопожарных штор/экранов должны быть негорючими.
• В строительных, технологических/транспортных проемах преград, отделяющих пожароопасные помещения категории В, которые невозможно закрыть воротами/дверями, допускается установка вместо них противопожарных штор/экранов.
• Шторы с нормируемым пределом огнестойкости, эксплуатируемые в открытом положении, обязательно комплектуются устройствами, обеспечивающими закрывание в автоматическом режиме при пожаре.

Кроме этого, «зеленую улицу» использованию противопожарных штор открывают: СП 2.13130.2012, определяющий обеспечение огнестойкости зданий/сооружений; СП 4.13130.2013, регламентирующий ограничение распространение пожара:

• Противопожарные шторы относятся к конструкциям зданий, выполняющим функцию преград.
• В сооружениях вокзалов вместо стен допустимо использование штор/экранов с пределом огнестойкости не меньше E
• Если в ограждениях лифтовых холлов невозможна установка противопожарных дверей, то необходимо устанавливать экраны с пределом не меньше EI 45, автоматические перекрывающие проемы при возникновении пожара.
• Портал сцены здания культурно-развлекательного заведения, с залом вместимостью от 800 мест и больше, оборудуется противопожарным газонепроницаемым занавесом из негорючих теплоизоляционных материалов с огнестойкостью не меньше EI
• Окна/отверстия кинопроекционных/аппаратных, выходящие в зрительный зал, защищаются шторами с огнестойкостью не меньше EI

На практике, производители штор, как и дверей/ворот, сами разрабатывают конструкцию, подробные технические условия для изготовления серийной товарной продукции, и после прохождения натурных испытаний на огнестойкость, дымогазонепроницаемость получают соответствующие сертификаты соответствия ПБ. Без наличия таких документов эти шторы не могут рассматриваться как противопожарная продукция, а считаться в лучшем случае устройствами для защиты/драпировки строительных проемов, при этом неплохо задерживающими тепло в помещении.

Видео:Монтаж противопожарных шторСкачать

Устройство и как работает

С самого начала необходимо разграничить следующие изделия – противопожарные шторы и противодымные занавесы/экраны.

Устройство противопожарной шторы и принцип работы

Первые предназначены для заполнения проемов, закрывая собой путь огню, интенсивному тепловому потоку, частично или полностью продуктам горения в смежные помещения; вторые – для полного блокирования или частичного ограничения распространения дымового потока.

Следующее различие: противопожарные шторы полностью перекрывают строительный, технологический/транспортный проем в преграде, обеспечивая требуемый нормами предел огнестойкости. Противодымные занавесы/экраны, называемые также иногда шторами, могут опускаться как полностью; так и на высоту дымового слоя, образующегося в защищаемом помещении, определяемую расчетом.

Кроме того, противопожарный/противодымный занавес/экран в отличие от шторы может не иметь боковых направляющих, в корпусе которых движется огнестойкое полотно. Обеспечение защиты проема осуществляется за счет расчетного превышения геометрических размеров полотна по вертикали и горизонтали по отношению к площади проема.

Пример: п. 5.4.5 СП 4.13130.2013 прямо указывает, что противопожарный занавес, отделяющий портал сцены театра с числом мест более 800, должен при опускании перекрыть строительный проем с боков – не меньше чем на 0,4 м, сверху – 0,2 м, обеспечивая при этом газонепроницаемость.

Конструкция противопожарной шторы состоит из основных элементов/деталей:

• Боковых П-образных направляющих, выполненных из оцинкованной или нержавеющей стали, в которых движется вниз/вверх полотно.
• Полотна толщиной от 3 до 7 мм, намотанного на вал. Как правило, это композитный материал из термостойких тканей, например, стекловолокна, армированный металлической нитью. Для придания дополнительных свойств, увеличения предела стойкости к огню, воздействию высокой температуры на полотно наносят теплоотражающее и/или термически активное/быстро вспучивающееся покрытие. Термостойкость полотна различных типов достигает значительных величин – до 1100℃.
• Одного или более валов, с туго накрученным на него полотном, с приводом от электродвигателя, опускающего его. Рулонные шторы движутся со средней скоростью 0, 1 м/с.
• Электромеханическая часть заключена в защитный кожух/корпус из стали, находящийся вверху всей конструкции. В целом внешне противопожарная штора сильно схожа с защитными жалюзи, закрывающими на ночь окна, двери магазинов и офисов, расположенных на первых этажах зданий. Только вместо наборных металлических полос – армированное огнестойкое полотно.
• Нижней шины, заполняемой утяжелителями, обеспечивающими ее вес не меньше, чем 4 кг/п. м. Это обеспечивает необходимое натяжение полотна во всех фиксируемых положениях, а также во время подъема/спуска.
• Фиксаторов полотна в поднятом/рабочем состоянии.
• Блока управления, подключенного к системе АПС здания, для обеспечения автоматического запуска при поступлении сигнала тревоги.

Читайте также: Шины диски для kyron

В «режиме ожидания» огнестойкое полотно шторы находится в скрученном состоянии внутри защитного кожуха, виден обычно лишь край нижней шины, что не портит внешний вид проема; привычно персоналу, посетителям по аналогии с широко распространенными защитными жалюзи.

При срабатывании дымовых, тепловых извещателей, датчиков пламени, на блок управления противопожарной шторы поступает сигнал от прибора АПС, и она автоматически начинает опускаться, закрывая проем, при этом нижний тяжелый край – шина обеспечивает плотное соприкосновение с поверхностью пола.

В результате этого своевременного ограничения распространения огня, начавшийся пожар локализуется внутри защищаемого помещения. За счет естественного в процессе горения снижения содержания кислорода, отсутствия притока свежего воздуха, высвобождения большого количества газообразных продуктов, уменьшения температуры, часто происходит самостоятельное затухание пожара. В других случаях, даже быстроразвивающийся пожар не в состоянии преодолеть такую не очень серьезную на вид преграду.

Наиболее распространена, поставляется заказчикам противопожарная штора EI 60/EI 30. Конкретный выбор зависит от того, какое изделие, с какими нормируемыми пределами огнестойкости по целостности конструкции, способности не пропускать интенсивный тепловой поток от пожара, указано в спецификации проектной документации. Обычно этих показателей вполне достаточно для заполнения большинства строительных объемов в противопожарных преградах.

Изделия с нормируемыми пределами стойкости к огню EI от 90 до 180 являются гораздо более редкими, изготавливаются обычно на заказ, и чаще всего приводимые примеры возможности их производства компанией, это рекламирующий ход, который является лишь частью кампании по привлечению заказчиков/клиентов и ничем иным.

Внимание: иногда за противопожарные шторы по ошибке или в результате навязчивой, но безграмотной рекламы на сайтах поставщиков/посредников, выдают рулонные, секционные ворота, набранные из металлических полос с теплоизоляционным наполнением, а также занавесы/экраны, собранные «в гармошку», не имеющие боковых направляющих. Несмотря на внешнее, некоторое конструктивное сходство – противопожарными шторами они не являются.

Видео:Шторы МВА противопожарные EI60 для лифтовых холловСкачать

Особенности выбора

Для этого нужно четко обозначить, очертить область применения таких изделий, которые предназначены для следующих случаев/целей:

• Для защиты больших по площади проемов, которые невозможно заполнить противопожарными воротами и дверями.
• Разделения на пожарные отсеки огромных по площади, строительному объему, сложных по планировке общественных и производственных помещений/зданий, в том числе различных вокзалов, торговых центров, складских комплексов, музеев, театров, крытых парковок автотранспорта.

К преимуществам выбора противопожарных штор в качестве заполнения в противопожарных преградах следует отнести следующее:

• Используя их, можно разделить помещения или здания на отсеки, секции или зоны практически любой конфигурации, площади. Например, если ширина проема превышает 5–6 м, то шторы выполняются из нескольких полотен внахлест, позволяя надежно защищать любой проем – от двери до портала.
• Использование противопожарных штор незначительно отражается на дизайне интерьера помещений, тем более что на заказ металлические направляющие, защитный корпус и даже полотно можно окрасить в нужный цвет.
• В отличие от распашных, откатных/сдвижных, подъемных противопожарных изделий, шторы не сокращают полезный объем помещения.
• Существуют типы штор, с горизонтальным принудительным разворачиванием огнестойкого полотна, для защиты больших по площади открытых проемов в перекрытиях зданий, что дает архитекторам, проектировщикам новые возможности по увеличению объема зданий без отступления от действующих норм ПБ.
• Использование водяного орошения, конструктивно входящего в состав изделия, позволяет обеспечить надежный дополнительный рубеж защиты от огня и дыма.

Видео:Ворота противопожарные (шторы)Скачать

Правила установки и монтажа

Изделия монтируются внутри проема, если позволяют его размеры; или над проемом, для того чтобы оставить полностью свободным проход/проезд через него.

Практика вкупе со статистикой убедительно показывают/доказывают, что самодеятельность в таких серьезных вопросах, связанных с безопасностью людей, находящихся в зданиях, часто обходится слишком дорого.

Учитывая, что существуют различные виды противопожарных штор, найти оптимальный вариант из готовой продукции типовых размеров или заказать нестандартное изделие для своего помещения/здания, заключить договор на монтаж, обслуживание заказчику не составит никакого труда и минимума затраченного времени.
