Передняя стойка амортизатора опель зафира а устройство

Передняя подвеска — независимая, с телескопическими амортизаторными стойками, поперечными рычагами и стабилизатором поперечной устойчивости торсионного типа.

Стойка передней подвески состоит из амортизаторной стойки, цилиндрической витой пружины, верхней и нижней опоры. Снаружи к корпусу стойки приварены кронштейн крепления поворотного кулага и кронштейн крепления шарового шарнира стойки стабилизатора.

Цилиндрическая пружина своим нижним витком опирается на нижнюю опорную чашку, а верхним — на верхнюю опорную чашку, закрепленную на штоке амортизаторной стойки и состоящую из корпуса, резиновой подушки и подшипника. Подшипник позволяет амортизаторной стойке вместе с пружиной и верхней опорной чашкой пружины поворачиваться при повороте рулевого колеса, а резиновая подушка (демпфер) препятствует передаче вибраций на кузов автомобиля. Также на штоке амортизаторной стойки установлен буфер хода сжатия, который предохраняет кузов автомобиля от резких ударов при пробое подвески. Для защиты штока амортизатора от грязи и пыли на нем установлен кожух.

Стойка передней подвески крепится верхней частью к усиленной опоре кузова автомобиля гайкой через упорную шайбу. Снизу стойка привёрнута к поворотному кулаку двумя болтами с гайками, а поворотный кулак, в свою очередь, через шаровую опору крепится к рычагу передней подвески. В отверстие поворотного кулака запрессован и зафиксирован стопорным кольцом нерегулируемый шариковый подшипник в котором вращается ступица колеса.

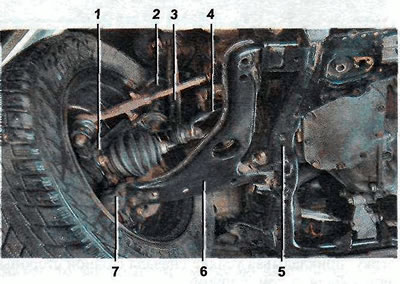

Детали передней подвески:
1 — поворотный кулак;
2 — стойка;
3 — стойка стабилизатора поперечной устойчивости;
4 — штанга стабилизатора поперечной устойчивости;
5 — подрамник;
6 — рычаг;
7 — шаровая опора.

Концы штанги стабилизатора поперечной устойчивости при помощи стоек стабилизатора соединены со стойками передней подвески автомобиля. Штанга стабилизатора закреплена через резиновые подушки на переднем подрамнике.

Видео:24 октября 2021 г. Опель зафира . Опора передней стойки амортизатора.Скачать

Стойка передней подвески — снятие и установка Opel Zafira A

Предупреждение! Амортизаторные стойки и пружины следует заменять парой, даже если неисправна одна.

Для выполнения работы потребуется:

• подставка под автомобиль;
• домкрат;
• специальное приспособление для отворачивания гайки штока амортизатора (вместо приспособления можно использовать высокую торцовую головку на 18 мм с лысками под ключ) или z-образный ключ на 18 мм и ключ TORX Т30.

Читайте также: Прокачать амортизатор ваз 2112

Видео:Замена передней стойки OPEL ZAFIRA AСкачать

Снятие

1. Подготавливаем автомобиль к выполнению работы (см. «Подготовка автомобиля к техническому обслуживанию и ремонту»).

2. Открываем капот и снимаем защитный колпачок верхнего крепления стойки.

3. Удерживая шток амортизаторной стойки ключом TORX Т30, ослабляем гайку верхнего крепления .йойки ключом на 18 мм.

4. Поднимаем автомобиль и устанавливаем его на подставку.

5. Снимаем переднее колесо (см. «Колесо — замена»).

6. Пассатижами снимаем стопорную скобку и извлекаем из кронштейна стойки тормозной шланг.

7. На автомобилях, оборудованных АБС, извлекаем из кронштейна стойки жгут проводов датчика скорости вращения колеса.

8. Отсоединяем стойку стабилизатора поперечной устойчивости от амортизаторной стойки (см. «Стабилизатор поперечной устойчивости передней подвески — замена стоек»).

9. Ключом на 18 мм отворачиваем гайки болтов крепления поворотного кулака к стойке, удерживая болты от проворачивания вторым ключом того же размера.

10. Окончательно отворачиваем гайку верхнего крепления стойки и снимаем упорную шайбу.

11. Извлекаем болты крепления стойки к поворотному кулаку и снимаем стойку в сборе с автомобиля.

Видео:Как заменить стойку амортизатора передней подвески на OPEL ZAFIRA-A 1 (T98) [TUTORIAL AUTODOC]Скачать

Установка

Устанавливаем стойку в обратной последовательности. Гайки и болты креплений затягиваем предписанными моментами (см. «Справочные данные»).

Видео:Как заменить стойку амортизатора передней подвески на OPEL ZAFIRA-B 2 (A05) [TUTORIAL AUTODOC]Скачать

Амортизатор передней подвески Opel Zafira A минивэн

Видео:Что необходимо знать перед покупкой передних амортизаторов на OPEL ASTRA GСкачать

Амортизатор — Opel 72119079

SACHS 280360

передний мост, для автомобилей со стандартной ходовой частью

SACHS 280359

передний мост, для автомобилей со стандартной ходовой частью

MONROE G16791

передний мост, слева, для автомобилей со стандартной ходовой частью, для автомобилей со спортивной ходовой частью

MONROE G16790

передний мост, справа, для автомобилей со стандартной ходовой частью, для автомобилей со спортивной ходовой частью

TRW JGM2756T

для автомобилей с усиленной ходовой частью, для автомобилей без усиленной ходовой части

Читайте также: Gorenje wa 63100 амортизаторы

KYB 334844

для автомобилей без системы регулировки дорожного просвета

KYB 334845

для автомобилей без системы регулировки дорожного просвета

DIEDERICHS 9970230L

передний мост слева, для автомобилей со стандартной ходовой частью

Сторона установки передний мост слева Вид амортизатора давление газа, Стойка амортизатора Длина [мм] 550 мм Ширина [мм] 170 мм Способ крепления амортизатора Нижняя пластина Вес [кг] 4 кг

LYNXAUTO G32773R

для автомобилей без системы регулировки дорожного просвета

Сторона установки передний мост справа Вид амортизатора давление газа, Стойка амортизатора Система амортизатора двухтрубный

LYNXAUTO G32773L

для автомобилей без системы регулировки дорожного просвета

Сторона установки передний мост слева Вид амортизатора давление газа, Стойка амортизатора Система амортизатора двухтрубный

GABRIEL G35290

для автомобилей с усиленной ходовой частью, для автомобилей без усиленной ходовой части

Сторона установки передний мост справа Вид амортизатора давление газа, Стойка амортизатора Количество на ось 1 Система амортизатора двухтрубный Диаметр [мм] 51 мм Диаметр поршневого штока [мм] 22 мм Длина №1 [мм] 527 мм Длина №2 [мм] 361 мм Размер резьбы M12x1,25 Способ крепления амортизатора верхний стержень

GABRIEL G35289

для автомобилей с усиленной ходовой частью, для автомобилей без усиленной ходовой части

Сторона установки передний мост слева Вид амортизатора давление газа, Стойка амортизатора Количество на ось 1 Система амортизатора двухтрубный Диаметр [мм] 51 мм Диаметр поршневого штока [мм] 22 мм Длина №1 [мм] 527 мм Длина №2 [мм] 361 мм Размер резьбы M12x1,25 Способ крепления амортизатора верхний стержень

DIEDERICHS 9970230R

передний мост справа, для автомобилей со стандартной ходовой частью

Сторона установки передний мост справа Вид амортизатора давление газа, Стойка амортизатора Длина [мм] 550 мм Ширина [мм] 170 мм Способ крепления амортизатора Нижняя пластина Вес [кг] 4 кг
