Асинхронные электродвигатели больше остальных распространены на производстве и часто встречаются в быту. С их помощью приводят в движение различные станки: токарные, фрезерные, заточные, грузоподъемные механизмы, такие как лифт или подъемный кран, а также различного рода вентиляторы и вытяжки. Такая популярность обусловлена низкой стоимостью, простотой и надежностью этого типа привода. Но случается так, что и простая техника ломается. В этой статье мы рассмотрим типовые неисправности асинхронных электродвигателей с короткозамкнутым ротором.
Содержание статьи
Виды неисправностей асинхронных двигателей
Неисправности можно разделить на три группы:
Не вращается или не нормально вращается вал;
При этом корпус двигателя может греться полностью или какое-то отдельное место на нем. И вал электродвигателя может не сдвигаться с места совсем, не развивать нормальные обороты, перегреваться его подшипники, издавать ненормальные для его работы звуки, вибрировать.
Но для начала освежите в памяти его конструкцию, а в этом вам поможет иллюстрация ниже.
Причины неисправностей также можно разделить на две группы:
Большинство неисправностей диагностируются с помощью токовых клещей – путем сравнения токов фаз и номинального тока, и другими измерительными приборами. Рассмотрим типовые неисправности.
Не запускается электродвигатель
При подаче напряжения двигатель не начал вращаться и ни издаёт никаких звуков и вал не «пытается» сдвинуться с места. В первую очередь проверяют приходит ли питание на двигатель. Сделать это можно либо вскрыв борно двигателя и измерив в местах подключения питающего кабеля, либо измерив напряжение на питающем рубильнике, контакторе, пускателе или автоматическом выключателе.
Однако если есть напряжение на клеммах двигателя – значит вся линия в норме.
Измерив напряжение в начале линии – на автомате вы узнаете только то, что напряжение подано, а оно может и не дойти до конечного потребителя в результате обрывов кабеля, плохого соединения по всей его длине или из-за неисправных контакторов или магнитных пускателей, а также слаботочных цепей.
Если вы убедились, что напряжение приходит на двигатель, дальнейшая его диагностика заключается в прозвонке обмоток на предмет обрыва. Проверять целостность обмотки нужно мегаомметром, так вы заодно и проверите пробой на корпус. Можно прозвонить обмотки и обычной прозвонкой, но такая проверка не считается точной.
Чтобы проверить обмотки, не позванивая их и не вскрывая борно двигателя можно воспользоваться токовыми клещами. Для этого измеряют ток в каждой из фаз.
Если обмотки двигателя соединены звездой и при этом оборваны две обмотки – тока не будет ни в одной из фаз. При обрыве в одной из обмоток вы обнаружите что ток есть в двух фазах, и он повышен. При подключении по схеме треугольника даже при перегорании двух обмоток в двух из трёх фазных проводов будет протекать ток.
При обрыве в одной из обмоток двигатель может не запускаться под нагрузкой, или запускать, но медленно вращаться и вибрировать. Ниже изображен прибор для измерения вибраций двигателя.
Если обмотки исправны, а ток при измерении повышен и при этом выбивает автомат или перегорает предохранитель – наверняка заклинен вал или исполнительный механизм приводимый им в движение. Если это возможно – после отключения питания вал пытаются провернуть от руки, при этом нужно отсоединить его от приводимого в движение механизма.
Читайте также: Компрессия в цилиндрах лодочного мотора норма
Когда вы определите, что не вращается именно вал двигателя – проверяют подшипники. В электродвигателях устанавливают либо подшипники скольжения, либо подшипники качения. Изношенные втулки (подшипники скольжения) проверяют на наличие смазки, если втулки не имеют внешних изъянов – возможно просто их смазать, предварительно очистив от пыли, стружки и других загрязнений. Но так случается редко, да и такой способ ремонта актуален скорее для маломощных двигателей бытовой техники. В мощных двигателях подшипники чаще просто заменяют.
Проблемы с пониженными оборотами, нагревом, неподвижностью вала и повышенным износом подшипника могут быть связаны с неравномерной нагрузкой на вал, его перекосом, деформации и пригибанию. Если первых два случая исправимы правильной установкой вала или исполнительного механизма, а также снижением нагрузки, то деформация и провисание средней части вала требует его замены или сложного ремонта. Это особо часто возникает в мощных электродвигателях с длинным валом.
При износе одного из подшипников часто вал «закусывает». При этом в результате расширения металла из-за нагрева при трении вал может сначала начинать вращение, но либо не набрать полную скоростью, а в особо запущенном случае и вовсе остановится.
Подшипники качения также требуют регулярной набивки смазки и изнашиваются в процессе работы, особенно быстро если смазки мало или она загрязнена.
Двигатель греется
Первой причиной нагрева двигателя являются проблемы с системой охлаждения. При такой неисправности корпус электродвигателя нагревается полностью. В большинстве двигателей используется воздушное охлаждение. Для этого корпуса выполняются с оребрением, а с одной из сторон на валу устанавливают вентилятор охлаждения, воздушный поток которого направляется с помощью кожуха вдоль ребер.
При повреждении вентилятора, или если он, например, слетит с вала – возникает проблема перегрева. В мощных двигателях используют жидкостную систему охлаждения. Кроме того, бывают двигатели и без вентиляторов – охлаждаемый за счет естественной конвекции.
Если вентилятор в норме нужно продолжать диагностику.
При нагреве двигателя следует проверять, нагрев подшипников. Для этого рукой ощупывают поверхность корпуса со стороны задней крышки (где нет выступающих вращающихся валов – техника безопасности превыше всего).
Если крышки подшипников горячее чем другие части поверхности корпуса – нужно проверить наличие и состояние смазки в них, а при использовании вкладышей – заменить их.
В случае, когда замена смазки в шариковом подшипнике не исправила ситуации также следует заменить их.
Локальный нагрев корпуса – ситуация при которой какой-то его участок явно горячее всех остальных, наблюдается при межвитковых замыканиях. В таких случаях диагностику проводят с помощью токовых клещей – сравнивают токи в фазах. Если в одной из фаз ток явно превышает токи в остальных фазах – тогда неисправность обмоток электродвигателя подтверждается. В этом случае ремонт заключается в частичной или полной перемотке статора.
Повышенный нагрев асинхронного электродвигателя может возникать и при замыкании пластин статора.
Двигатель вибрирует, шумит и издает ненормальные звуки
Шум двигателя также может быть связан также с износом подшипников. Вы наверняка замечали, как воют старые дрели и кухонные электроприборы – причина именно в этом. Вибрации вала возникают при его осевом сдвиге и деформации о которой мы говорили ранее.
Также возможны вибрации, шум или перегрев активной стали если ротор при вращении касается статора. Это происходит либо при пригибании ротора, либо при повреждении пластин статора. В последнем случае его разбирают и пластины перепрессовуют. Место касания пластин можно найти по неровностям или оно будет отполировано ротором.
Читайте также: Мотор чихает в фильтр
Мы рассмотрели ряд неисправностей электродвигателя, как их устранить и причины возникновения. Эксплуатация перегревающегося двигателя чревата преждевременным выходом из строя изоляции обмоток. После длительного простоя нельзя запускать двигатель не измерив сопротивление между обмотками и корпусом с помощью мегаомметра.
Нормальным считается сопротивление изоляции порядка 1 МОма на 1 кВ питающего напряжения. То есть пригодным для эксплуатации в сети с напряжением 380 В можно считать двигатель у которого сопротивление изоляции обмоток не меньше чем 0,5 МОм. В противном случае вы рискуете повредить его. Если сопротивление изоляции меньше двигатель просушивают, часто снимая с него кожух или заднюю крышку. В процессе эксплуатации сопротивление обмотки постепенно увеличивается – из-за испарения влаги при нагреве.
При соблюдении режима работы, правил эксплуатации и обслуживания, а также нормального электропитания асинхронный двигатель служит долго, часто в разы перерабатывая свой ресурс. При этом основной ремонт заключается в смазке и замене подшипников.
- Неисправности электродвигателя причины и способы их устранения
- Неисправности электродвигателя
- Электродвигатель сильно гудит при запуске, не набирает оборотов, или не запускается совсем.
- Сильный нагрев в подшипниках скольжения.
- Сильный нагрев в подшипниках качения.
- Корпус электродвигателя сильно нагревается при работе.
- Искрение при работе ЭД и появление дыма.
- Повышенные вибрации при работе ЭД.
- Колебания потребления тока статора ЭД в процессе его работы.
- Искры из коллекторно-щеточного узла. Сильный нагрев и обгорание соответствующей арматуры.
- Активная сталь статора перегревается равномерно по всей поверхности.
- Сильный нагрев активной стали статора в отдельном месте на холостом ходу при штатном напряжении в сети.
- ЭД с фазным ротором при загрузке не выходит на номинальные обороты.
- Двигатель с фазным ротором запускается при незамкнутой цепи ротора, а под нагрузкой не может выйти на номинальный режим.
- Неисправность: Двигатель с короткозамкнутым ротором не набирает штатное количество оборотов.
- При запуске электродвигателя электрическая дуга перекрывает контактные кольца.
- 🌟 Видео
Видео:Однофазный асинхронный двигатель гудит и не крутится. Асинхронный двигательгреетсяСкачать
Неисправности электродвигателя причины и способы их устранения
Видео:Имитатор неисправностей Асинхронных электродвигателейСкачать
Неисправности электродвигателя
Чтобы быстро определить неисправности электродвигателя, почему электродвигатель вышел из строя и в каких узлах произошел сбой, предлагаем Вам ознакомиться со списком наиболее популярных неисправностей. Ниже приведены характерные неисправности электродвигателя, причины возникновения и способы их правильного устранения.
Электродвигатель сильно гудит при запуске, не набирает оборотов, или не запускается совсем.
Причина: Обрыв цепи статора, обрыв цепи одной из фаз (наконечник, кабель, контактор), перегорела защитная вставка.
Решение: Восстановить цепь питания, проверить и сменить предохранитель.
Причина: Обрыв обмотки статора.
Решение: Перемотать статор.
Причина: Обрыв в цепи фазного ротора (кабель, реостат, щетки).
Решение: Восстановить цепь ротора.
Причина: Нарушение контакта между стержнями и кольцами в короткозамкнутом роторе (дым и искры).
Решение: Ремонт ротора.
Причина: Заклинивание вала ЭД или привода.
Решение: Произвести очистку двигателя или его механизма от возможных загрязнений.
Причина: Низкий пусковой момент, который не позволяет ротору набрать обороты.
Решение: Замена на аналогичный двигатель с большим пусковым моментом.
Причина: Соединение звездой вместо треугольника
Решение: Проверить правильность схемы соединения, произвести переподключение.
Сильный нагрев в подшипниках скольжения.
Причина: Отсутствие или недостаточное количество смазки.
Решение: Произвести смазку подшипников должным образом.
Причина: В масле имеются примеси и механические частицы.
Решение: Произвести замену смазки.
Причина: Износ деталей полумуфт, дефект кольца, бой шейки вала и т.п.
Решение: Ремонт механической части двигателя.
Сильный нагрев в подшипниках качения.
Причина: Отсутствие или недостаточное поступление смазки, избыток смазки.
Решение: Произвести смазку подшипников должным образом, проследить за возможными утечками, убрать излишки смазки.
Причина: Дефекты подшипника, выраженные посторонним шумом.
Решение: Замена подшипника.
Корпус электродвигателя сильно нагревается при работе.
Причина: Слабая работа принудительной системы охлаждения.
Решение: Очистка каналов и технологических отверстий.
Причина: Забиты вентиляционные каналы для пропускания холодного воздуха.
Решение: Продувка сжатым воздухом.
Причина: Повышенная нагрузка по току.
Решение: Понизить нагрузку или заменить на ЭД большей мощности.
Искрение при работе ЭД и появление дыма.
Причина: Ротор соприкасается с поверхностью статора.
Решение: Ремонт двигателя.
Причина: Некорректная работа в защитной или пускорегулирующей системе.
Решение: Диагностика защитной или пускорегулирующей системы и устранение дефектов.
Читайте также: Шкода фабия 2014 мотор
Повышенные вибрации при работе ЭД.
Причина: Износ соединительных муфт
Решение: Отсоединить муфты и проверить ЭД без подключения к механизму.
Причина: Нарушена центровка двигателя и механизма.
Решение: Проверить и затянуть крепежные детали, а также крепления к станине.
Причина: Износ подшипников, разбалансировка ротора, взаимное смещение положения ротора и статора.
Решение: Ремонт ЭД.
Колебания потребления тока статора ЭД в процессе его работы.
Причина: Плохое соединение в цепи – для фазного ротора, для короткозамкнутого ротора – плохое соединение между стержнями и кольцами.
Решение: Ремонт ЭД (при больших колебаниях – незамедлительно, при небольших скачках – чем раньше – тем лучше).
Искры из коллекторно-щеточного узла. Сильный нагрев и обгорание соответствующей арматуры.
Причина: Щетки плохо отшлифованы.
Решение: Отшлифовать щетки.
Причина: Недостаточный зазор для свободного движения щеток в щеткодержателях.
Решение: Выставить допустимый зазор в пределах 0.2-0.3 мм.
Причина: Загрязнение контактных колец или щеток.
Решение: Произвести очистку, устранить источник распространения загрязнения.
Причина: На контактных кольцах имеются борозды и неровности.
Решение: Проточить и произвести шлифовку колец.
Причина: Слабый прижим щеток.
Решение: Отрегулировать усилие нажатия.
Причина: Отсутствует равномерное распределение тока между щетками.
Решение: Отрегулировать усилие нажатие щеток и их свободный ход в щеткодержателях, проверить состояние контактной группы Траверс, оценить состояние токопроводов.
Активная сталь статора перегревается равномерно по всей поверхности.
Причина: Повышенное напряжение питания.
Решение: Организовать дополнительное охлаждение электродвигателя и понизить напряжение электросети до штатного уровня.
Сильный нагрев активной стали статора в отдельном месте на холостом ходу при штатном напряжении в сети.
Причина: Местное КЗ между отдельными листами активной стали.
Решение: Очистить и прошлифовать место соприкосновения листов, покрыть их диэлектрическим лаком.
Причина: Нарушена изоляция в местах стяжки активной стали.
Решение: Восстановить изоляцию на данных участках.
ЭД с фазным ротором при загрузке не выходит на номинальные обороты.
Причина: Некачественное соединение в пайке контактного кольца ротора.
Решение: Произвести контроль надежности пайки визуально и «проверкой с падением напряжения».
Причина: Слабый контакт обмотки ротора с контактным кольцом.
Решение: Проверить и восстановить токопроводящие соединения.
Причина: Слабое соединение в щеточном узле и механизме КЗ ротора.
Решение: Произвести шлифовку и регулировку усилия прижатия щеток.
Причина: Слабое соединение контактных проводов в пусковой аппаратуре.
Решение: Восстановить целостность и надежность контактов на соответствующем участке.
Двигатель с фазным ротором запускается при незамкнутой цепи ротора, а под нагрузкой не может выйти на номинальный режим.
Причина: КЗ в обмотке якоря, соединительных хомутах лобовых соединений.
Решение: Изолировать соприкасающиеся хомуты, Устранить КЗ и произвести замену поврежденной обмотки якоря.
Причина: КЗ обмотки ротора по двум участкам одновременно.
Решение: Устранить КЗ и произвести замену обмотки неисправной катушки.
Неисправность: Двигатель с короткозамкнутым ротором не набирает штатное количество оборотов.
Причина: Отработало тепловое реле, вышли из строя предохранители или автомат.
Решение: Проверка и устранение данных неисправностей.
При запуске электродвигателя электрическая дуга перекрывает контактные кольца.
Причина: В щеточном узле или на контактных кольцах присутствует пыль, грязь.
Решение: Провести чистку.
Причина: Высокая влажность в месте эксплуатации ЭД.
Решение: Нанести дополнительный слой диэлектрика или произвести замену ЭД на другой, пригодный для эксплуатации в текущих условиях.
Причина: Обрыв в контактных соединениях реостата или ротора.
Решение: Провести диагностику всех соединений, устранить неисправности.
- Свежие записи
- Чем отличается двухтактный мотор от четырехтактного
- Сколько масла заливать в редуктор мотоблока
- Какие моторы бывают у стиральных машин
- Какие валы отсутствуют в двухвальной кпп
- Как снять стопорную шайбу с вала
- Правообладателям
- Политика конфиденциальности
🌟 Видео
ТОП 7 Причин перегрева электромотора! Асинхронный!Скачать
Как проверить подшипники асинхронного электродвигателя.Скачать
Из-за чего сгорают электродвигатели. Часть 1. Рассмотрим на примере насоса Grundfos 11кВт. AspiranTСкачать
Неисправность асинхронного электродвигателя, диагностика (аир 15 кВт, 0,4 В, Iном=30 А)Скачать
Как трехфазный асинхронный двигатель работает на одной фазе? #энерголикбезСкачать
Прозвонка 3 х фазного электродвигателя на работоспособностьСкачать
Обрыв стержней ротора асинхронного двигателя.mp4Скачать
Ремонт электродвигателя! Не запускается?Скачать
Правильный прозвон электродвигателя и неисправности ротора / А-лифтСкачать
Как электродвигатель проверить мультиметром.Скачать
ОТВЕТЫ НА ЧАСТО ЗАДАВАЕМЫЕ ВОПРОСЫ: Нагрев электродвигателяСкачать
ремонт роторовСкачать
Почему,после перемотки,электродвигатель долго не работает.......Скачать
Неисправности электродвигателей, анализ и профилактическое обслуживание. ч1Скачать
Преобразователь частоты для асинхронного электродвигателя. Что это такое, как он устроен.Скачать
Как определить неисправность электродвигателя мегаомметромСкачать
НТЦ-06.24.1 "Трёхфазный асинхронный электродвигатель с имитатором неисправностей с МПСУ"Скачать

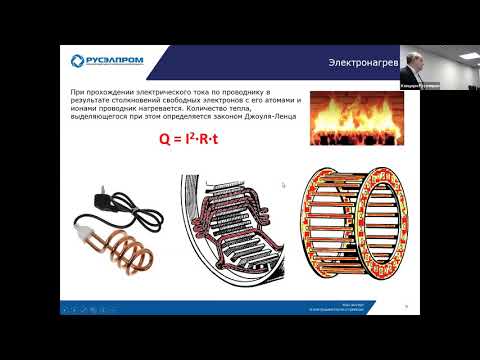

Бородин Д.А. Лекция 6: "Повреждения асинхронных двигателей". Концерн РУСЭЛПРОМСкачать
