Приспособление для болгарки для ровного реза с протяжкой из амортизаторов

Для резки заготовок из металла очень удобно использовать отрезной станок с протяжкой. В данном обзоре расскажем, как сделать его своими руками.

Первым делом необходимо вырезать из листового металла две пластины, и просверлить в них соосные отверстия.

Далее отрезаем кусок профильной трубы, и привариваем его к одной из металлических пластин.

К профильной трубе необходимо приварить подвижную часть отрезного станка, к которой будет крепиться болгарка.

Видео:Стойка для болгарки для резки широких листовСкачать

Основные этапы работ

На следующем этапе автор вырезает еще одну пластину, к которой приваривается кусок профильной трубы. В итоге у нас получилось основание со стойкой. В основании надо просверлить крепежные отверстия для крепления к столу.

К стойке автор приваривает два автомобильных амортизатора, установив их один над другим, как показано на фото ниже.

Зачищаем металл болгаркой, и красим. После этого можно приступать к сборке конструкции. С помощью двух крепежных пластин крепим к амортизаторам подвижную часть станка.

Основание крепим к столу или к куску ДСП, который затем можно прижать к столу струбцинами. Крепим болгарку, и можно приступать к работе.

Подробно о том, как сделать отрезной станок с протяжкой, советуем посмотреть в видеоролике ниже. Данная идея принадлежит автору YouTube канала ideas corner.

Видео:Стойка для болгарки с протяжкойСкачать

Отрезной станок из болгарки: чертежи, пошаговая инструкция изготовления, фото

Нарезать болгаркой большое количество мелких заготовок сложно. Отрезной диск уводит в сторону, отчего рез получается неровный. Упростить задачу поможет станок. Его конструкция настолько проста, что умельцы не желают отдавать большие деньги за изделие заводского изготовления. Имея под рукой чертежи, отрезной станок из болгарки своими руками можно собрать без особого труда.

Видео:Идеальная стойка для болгарки 125мм с протяжкой 300мм.Скачать

Сборка маятникового станка

Конструкция маятникового станка состоит из трех основных узлов:

• Станина – самый простой элемент станка для болгарки. Узел изготавливают из стальной плиты толщиной минимум 10 мм с подставками снизу. Можно из профильной трубы сварить раму, а сверху нашить листовой металл толщиной 3 мм. К станине фиксируется кронштейн с шарниром маятникового механизма.
• Маятник – основной рабочий механизм станка. Конструкцию в форме буквы «Т» сваривают из профильной трубы. К одному концу фиксируют зажим для болгарки, а другой стороной маятник крепят к шарнирному механизму.
• Зажим для болгарки делают из металлических кронштейнов. Конструкцию прочно фиксируют к маятнику через консоль.

Чтобы изготовить станок, понадобится чертеж или хотя бы простая схема. Один из вариантов представлен на фото. Размеры станка придется рассчитать свои под габариты имеющейся в наличии болгарки.

Для правильного расчета размера узлов станка сначала замеряют габариты болгарки, а затем расстояние между отверстиями на корпусе редуктора. При проектировании маятника важно до минимума сократить расстояние между отрезным диском болгарки и шарнирным механизмом. Это придаст жесткость станку, что позволит выполнять более ровный рез.

После разработки чертежа приступают к изготовлению всех узлов станка:

• Согласно размерам схемы из металла нарезают заготовки для всех узлов. Сначала изготавливают станину. Нужно учесть, что во время реза диск болгарки будет заглубляться в прорезь плиты. Если для станины сварить прямоугольную рамку из профиля, а сверху нашить стальной лист, то снизу образуется ниша. Пространства будет достаточно для входа отрезного диска. При изготовлении станины в виде плиты из стали толщиной 10 мм снизу нужно приварить подставки.
• Далее, приступают к изготовлению маятника. К торцу заготовки из профильной трубы приваривают ось для подшипников шарнирного соединения. С другой стороны маятника нужно сделать зажим для болгарки. Для этого из стальной полосы сгибают кронштейн в форме буквы «П». В него должен войти редуктор болгарки. В боковых полках кронштейна сверлят отверстия под болтовое соединение.

• Вторую часть зажима выгибают из стального прута. Должен получиться хомут в форме буквы «П», внутрь которого входит корпус болгарки. На обоих концах хомута нарезают резьбу. Зажимную планку отрезают из стальной полосы толщиной 5 мм. По краям планки сверлят отверстия на таком расстоянии, чтобы в них вошли резьбовые наконечники хомута.
• Оба П-образных крепления, то есть, хомут и кронштейн, фиксируют на консоль. Деталь представляет собой прямоугольную стальную пластину, которую вместе с зажимами для болгарки в дальнейшем закрепляют ко второму концу маятника.

• Следующий этап – сборка шарнира. На приваренный к маятнику вал насаживают два подшипника. Гнезда для них можно сделать из куска трубы соответствующего диаметра. Отрезанные кольца насаживают на обоймы подшипников. Теперь этот узел надо закрепить к станине.
• Гнезда придется только приваривать к плите, не вынимая подшипников. Узел размещают с отступом 5–6 см от края станины. Во время сварки подшипники накрывают мокрой тканью или поливают водой, чтобы избежать перегрева.

Читайте также: Замена задних амортизаторов субару форестер sg5

• Рычаг маятника с шарниром готов. Теперь настало время ко второму его концу закрепить консоль с зажимами. Саму болгарку на маятнике можно зафиксировать так, чтобы вращение диска осуществлялось «от себя» или «на себя». Здесь каждый мастер выбирает по своему усмотрению.

• Чтобы маятник с болгаркой произвольно не опускался, предусматривают возвратную пружину. Она должна действовать на растяжение и быть очень упругой. Пружину фиксируют петлями, приваренными к станине и маятнику.
• Станок почти готов. Осталось в плите сделать прорезь для входа диска. Здесь даже замерять ничего не нужно. Зажатую в маятнике болгарку включают и отрезным диском прорезают плиту. Изначально прорезь получится тонкая. Чтобы ее расширить на болгарку ставят толстый диск, после чего повторяют процедуру.

Во время выполнения прорези на станине произошло испытание станка. Не хватает только последнего узла – фиксатора для заготовок. Здесь вариантов много. Можно просто закрепить к плите маленькие тесы. Как вариант, из куска профильной трубы приваривают на станину упор, а напротив него фиксируют гайку с винтом. Получается неплохой винтовой зажим. Если сверху упорной планки закрепить металлическую линейку, удобно будет резать заготовку по нужному размеру.

Видео:КРУТАЯ ИДЕЯ для УШМ оправдала себя и ДОСТОЙНА ВНИМАНИЯСкачать

Станок с амортизаторами

Надежный станок для маленькой болгарки получится из старых автомобильных амортизаторов. Принцип его действия аналогичен маятнику, но конструкция узлов отличается, что позволяет выполнять регулировку вылета режущего электроинструмента по направляющей.

Порядок изготовления следующий:

• Для станка нужно найти два старых, но рабочих амортизатора от легкового автомобиля.

• У амортизаторов есть слабое место – тонкие стенки корпуса. Несущей конструкцией они не могут быть, поэтому потребуется изготовить кронштейны. Сначала отрезают две одинаковые пластины и по центру сверлят отверстия для болтового соединения. Из трубы, диаметр которой соответствует толщине корпуса амортизатора, вырезают 8 полуколец. Заготовки приваривают друг против друга к пластинам.

• Из профильной трубы сваривают прямоугольный каркас станины. Из двух уголков приваривают стойку маятника.

• На боковых полках обоих уголков стойки вряд сверлят регулировочные отверстия строго друг против друга. Автомобильные амортизаторы фиксируют в кронштейне болтами, после чего весь узел закрепляют шпилькой в одну пару отверстий на стойке.

• Готовый станок можно покрасить. Далее, изготавливают зажим для болгарки. Консоль делают из отрезка уголка, закрепив его гайками на штоках амортизаторов. К перемычке стойки крепят один конец возвратной пружины. Другой ее конец фиксируют хомутом к краю верхнего амортизатора.

• Зажим для болгарки состоит из двух частей. Его выгибают из стальной полосы, придавая форму корпуса электроинструмента.

• Зажатую в двух половинках зажима болгарку прикручивают болтом на консоль. Сразу нужно отрегулировать вылет. Для этого предусматривают шпильку по оси амортизаторов с двумя гайками, закрепленную к кронштейну и на консоль.

Станок готов. Осталось раму станины зашить стальным листом, сделать прорезь для диска и закрепить упор для заготовок или тесы.

Самодельный станок из болгарки по своим характеристикам не уступает конструкции заводского изготовления.

Видео:Стойка для болгарки с протяжкой. Stand for angle grinder with broach.Скачать

Стойка для болгарки своими руками. Чертежи +19 фото

Здравствуйте, дорогие читатели! Сегодня мы поговорим о том, как проектируется и создается стойка для болгарки своими руками.

Углошлифовальная машина (УШМ, также «болгарка») — незаменимый электроинструмент для каждого мастера и любителя. С её помощью можно распиливать металл, камень, дерево и многое другое до необходимого размера, шлифовать.

Но часто возникают задачи, которые требуют неподвижной установки инструмента. Поэтому поговорим о том, как превратить болгарку в » универсальный стационарный станок» (круто звучит? ? ), как проектируется и создается стойка для болгарки своими руками.

Например, при разрезки профильных труб вполне обыденной является задача сделать их одинаковой длины. При этом вдобавок еще необходимо, чтобы торцы отрезков были идеально ровными.

В этом нам поможет стойка для болгарки своими руками.

При разделке керамической плитки или кирпичей соблюсти перпендикулярность реза, удерживая болгарку вручную, становится ещё труднее.

Тонкий материал при малейшем отклонение болгарки в сторону от линии реза может привести к ее заклиниванию и поломке, а также, что самое страшное — травмам.

Для таких операций накладно покупать целый станок. Поэтому на помощь придет стойка для болгарки своими руками. Она обеспечит ровный рез на необходимую длину, а также уменьшит риск травмирования.

Расширить сферу применения болгарки можно, жёстко ее закрепив.

Видео:СТОЙКА ДЛЯ БОЛГАРКИ. Ожидание VS Реальность!Скачать

Материалы и инструменты

Первая трудность, с которой сталкивается домашний умелец на этапе подготовки, — поиск нужного материала.

Здесь я хочу вас успокоить. Стойка для болгарки своими руками может быть сделана из подручных средств.

Водопроводные трубы сгодятся для изготовления шарниров и направляющих, металлический уголок для станины.

Читайте также: Отбойники задних амортизаторов фольксваген джетта 5

Главным и самым сложным узлом стойки для болгарки является узел шарнира. На него приходятся наибольшие нагрузки, при этом маятниковый рычаг не должен произвольно отклоняться влево или вправо.

Отнеситесь к конструированию узла с наибольшим вниманием. Идеальным вариантом станет использование роликовых подшипников обеспечит наилучшие точность реза и жёсткость. Здесь лучше потратиться.

Поэтому подберите пару подшипников подходящих размеров — и уже «вокруг них» стройте остальную конструкцию.

Но если с подшипниками не срослось, — можно подсмотреть варианты самодельных конструкций этого узла.

Если стойка для болгарки своими руками будет выполняться без подшипников, то тогда следует подобрать пару металлических трубок или стальных штырей подходящих диаметров. Будем делать из них.

Качеством такая стойка для болгарки своими руками будет уступать подшипниковой, но не критично.

Для «фанерного» станка в качестве шарнирного узла вполне подойдут крепкие петли-навесы, используемые для крепления дверей и калиток.

В любом случае, сам маятниковый рычаг лучше делать из металлического уголка или металлического профиля. А вот держатель, в котором будет закреплена УШМ, — из деревянного бруса.

Для надёжной и плотной фиксации болгарки в держателе, ложе лучше обклеить мягким и прочным материалом. Например, кожзаменителем.
А прижимать УШМ к держателю удобнее всего гибкими металлическими стяжками с винтовым узлом. Такие широко применяются в сантехнике и автосервисе.

Станину, на которую будет крепиться стойка для болгарки своими руками, лучше всего сделать из толстого листа металла. Возможны и другие варианты, вплоть до толстой фанеры, закреплённой на раме из деревянного бруса.

Не забудьте, что включение/выключение болгарки на стойке привычным образом теперь не получится.

Если в вашем распоряжении имеются металлические заготовки, то соединять их лучше всего сваркой.
Если такой возможности нет, — придется обращаться за помощью к сварщикам, т.к. болтовые соединения со временем разбалтываются и сводят на нет всю жесткость металлического каркаса.

Видео:НЕРЕАЛЬНЫЙ СТАНОК ИЗ 230 УШМ! Мощный отрезной станок с протяжкой своими руками!Скачать

Стойка для болгарки своими руками: чертежи

Чертежей для стойки очень много. Прежде чем браться за дело, стоит мысленно представить, какая конструкция вам требуется: ее размеры, материал. После этого искать нужные чертежи.

Дело в том, что размеры конструкции и отдельных узлов будут всецело зависеть от того, что есть у вас под рукой.

Для большой углошлифовальной машины (например, УШМ-230) может понадобиться стойка для болгарки своими руками большего размера, чем указан на чертеже. Это повлечёт за собой замену подшипников и так далее.

Рассмотрим варианты стойки для болгарки своими руками в зависимости от подручных материалов.

Стойка для болгарки своими руками: составные части Стойка для болгарки своими руками: чертеж

Стойка для болгарки своими руками из прямоугольного профиля

Прямоугольный профиль позволяет сконструировать прочную станину. Ещё важным является тот факт, что маятниковый рычаг, изготовленный из такого материала, почти не сгибается при нагрузке.

Но рама станины – это только полдела. Поверх рамы надо наложить «столешницу» — пластину, на которой под болгаркой будет размещён обрабатываемый материал.

Если рама собрана из металла, лучшим материалом для рабочего стола будет металлический лист. Впрочем, толстый лист фанеры или ДСП тоже вполне пригоден. Только не забудьте, что непосредственно под диском болгарки в столешнице надо предусмотреть довольно широкую прорезь, обеспечивающую сквозной ход диска сквозь разрезаемый материал.

Вертикальная стойка для болгарки своими руками является очень нагруженным узлом маятниковой пилы. Использование металлического профиля позволит создать прочную и жёсткую конструкцию.

При использовании металла в качестве базового элемента стойки для болгарки следует отдавать предпочтение сварным соединениям. Разумеется, изделия из металлопрофиля можно соединять и болтами.

Но такие соединения не обеспечивают необходимой жёсткости.

Каретка из труб и амортизаторов

Если в запасах нашлись водопроводные трубы, пара автомобильных амортизаторов и металлический уголок или профиль, то можно сделать замечательный торцовочный (он же «отрезной») станок для болгарки с поперечной горизонтальной подачей каретки.

Маятниковый узел по-прежнему необходим для приведения инструмента в плоскость резания. Но каретка, подвижная вдоль маятникового рычага, позволяет существенно расширить диапазон размеров материала. Теперь можно отрезать быстро и точно не только трубы, профиль, но и даже брус.

Горизонтальный ход каретки позволяет аккуратно разрезать листовые материалы такой ширины, какой вылет каретки мы сможем сконструировать.

Для обеспечения плавного, но при этом точного хода каретки обычно конструируют сложные рельсовые узлы с подпружиненными подшипниками.

Читайте также: Kayaba 334433 kayaba 334432 амортизатор mitsubishi galant f 2900 руб

Но можно воспользоваться автомобильными амортизаторами. У них очень прочная и точная конструкция. Если удалить газ и жидкость, то получатся отличные направляющие.

Задние амортизаторы автомобилей ВАЗ имеют ход штока почти 200 миллиметров. Это позволит, например, при креплении на каретке УШМ-230 организовать линию реза длиной до 400 мм.

Но даже если у вас компактная болгарка с диском диаметром всего 150 мм, всё равно можно будет резать листы шириной до 200 мм. Это с лихвой покрывает большинство повседневных задач.

При конструировании узла «направляющие – каретка» на основе автомобильных амортизаторов следует обязательно учесть то, что сами по себе корпуса амортизаторов довольно тонкие и легко мнутся.

К верхнему рычагу маятника такие «направляющие» следует крепить полукруглыми прижимными скобами. Тут-то и пригодятся водопроводные трубы.

Стойка для болгарки своими руками с элементами из дерева

Если нет возможности изготовить базовые элементы стойки для болгарки маятниковой пилы из металла, не отчаивайтесь. Многие конструктивные элементы вполне можно изготовить из древесины. В первую очередь это станина, маятниковый рычаг и держатель УШМ.

Стойка для болгарки своими руками может быть изготовлена из любого подходящего пиломатериала.

Очень хороши рамы, собранные из брусков твёрдой и тяжёлой древесины значительного поперечного сечения. Они и прочны, и довольно тяжЁлы. Это обеспечивает устойчивость всей конструкции.

Стойка для болгарки своими руками, собранная из дубового бруса сечением 100х100 мм, безусловно, впечатляет. Но это слишком дорого. Для основания рабочего столика вполне подойдут толстые бруски лиственницы или даже берёзы.

А вот для изготовления маятникового рычага нужно использовать благородные сорта древесины, традиционно применяемые в мебельном производстве. Вполне подойдет дуб.

Конструируя стойку для болгарки из дерева, не забывайте об общей жёсткости конструкции. Значительные габариты станины позволят обеспечить прочность и жёсткость конструкции при изготовлении из не самых качественных материалов.

Маятниковый рычаг имеет длинную, вытянутую конструкцию. Если делать его из дерева, то геометрия может быть нарушена при изменении температуры и влажности.

Лучше применять так называемый мебельный щит, состоящий из нескольких деревянных элементов, склеенных между собой.

Детали из фанеры

Интересным решением проблемы жёсткости стойки для болгарки своими руками может быть применение в деревянной конструкции фанеры. Разнонаправленность слоёв шпона в этом материале придаёт известную стабильность размерам фанерных изделий. Изделие состоит из множества тонких слоёв, соединённых прочным клеем, которые обеспечивают высокую прочность.

Фанера отлично подходит для изготовления станин и рабочих столов. Она прочна и будет постоянна в геометрии к плоскости изделия. Но сама плоскость может испытывать деформации. Поэтому фанерные изделия следует монтировать на жёсткие рамы.

Хорошим примером конструкции является сборка элементов из многих слоёв фанеры с промежуточной проклейкой и стяжкой болтами.

Получается очень прочная, жёсткая стойка для болгарки своими руками.

Протягивать болгарку нужно в направлении, противоположном направлению вылета искр, иначе инструмент будет подрывать с большой вероятностью заклинивания. В свою очередь, это может привести к травмам.

Видео:Стойка для болгарки!Круче не придумаешь!Скачать

Стойка для болгарки своими руками: пошаговая инструкция

Простое приспособление для угловой шлифовальной машинки можно изготовить следующим образом:

1. В качестве основания берут лист ДСП толщиной 20 мм и вырезают две заготовки размером 500х400 мм.
2. Заготовки совмещают и скручивают вместе саморезами, чтобы получилась плита толщиной 40 мм.
3. Берут узкую сторону и, отступив от края посередине на расстояние 100 мм, вырезают электролобзиком квадрат 40х40 мм.
4. Берут стальную профильную трубу сечением 40х40 мм и длиной 500 мм. Один край трубы намазывают эпоксидным клеем и вставляют в квадратный пропил в основании.
5. Когда стойка хорошо приклеится к основанию, отступив от верхней части трубы 100 мм, сверлят сквозное отверстие диаметром 8 мм параллельно короткой стороне.
6. Берут отрезок профильной трубы длиной 400 мм и сечением 30х30 мм и, отступив от края 50 мм, сверлят сквозное отверстие диаметром 8 мм – это маятниковая консоль.
7. Подвижную деталь скручивают со стойкой так, чтобы она свободно ходила, но без люфта в горизонтальном направлении.
8. Болгарку фиксируют к консоли при помощи стальных хомутов. Ручка болгарки будет служить элементом управления.

• Свежие записи
  • Нужно ли менять пружины при замене амортизаторов
  • Скрипят амортизаторы на машине что делать
  • Из чего состоит стойка амортизатора передняя
  • Чем стянуть пружину амортизатора без стяжек
  • Для чего нужны амортизаторы в автомобиле
  • Правообладателям
  • Политика конфиденциальности

  Автоподбор © 2023
  Информация, опубликованная на сайте, носит исключительно ознакомительный характер

  📸 Видео

  Многих удивила эта САМОДЕЛКА! ГЕНИАЛЬНАЯ ИДЕЯ из подручных материалов!Скачать



  Недорогая стойка с протяжкой для болгаркиСкачать



  СУПЕР-ПОМОЩник для мастерской из металлолома. Мини-станок. Стойка для дрели из амортизаторов.Скачать



  Стойка для болгарки для раскроя широкого формата и большой длиныСкачать



  Обзор стоек под УШМ l Насколько хороши для бытовых задач?Скачать



  Отрезной станок из болгарки с поворотной головкой и протяжкой.Скачать



  Супер Стойка Для Болгарки Своими РукамиСкачать



  Отрезной станок из болгарки с протяжкой.Скачать



  стойка для болгарки с протяжкойСкачать

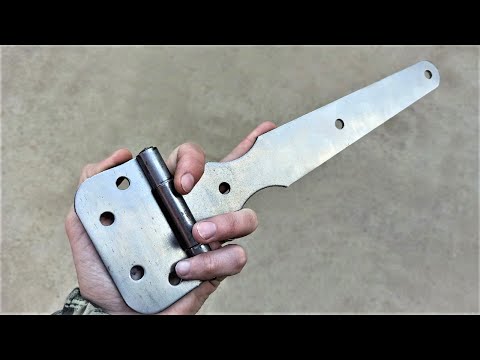

  Взял дверную петлю и сделал САМЫЙ ПРОСТОЙ отрезной станокСкачать
