Во первых безопасность аккуратней с ножом не стойте по ходу лебедки держитесь сбоку чтоб при срыве клещей или обрыве троса не заредило в лоб используйте трос потолще не так пружинит как тонкий.
мой инструмент
что есть и что будет.Для более ровного протектора расчертите покрышку ширина нового протектора 2-3 см
Боковину не обязательно чертить я нарисовал чтоб видно где резать
как расчертите всю покрышку прорежьте протектор по линиям нож под наклоном для того чтоб основание было шире вершины ввиде трапеции
глубина прореза для Омскшина Кама режется чуть глубже.
сначало выдираем проволоку прорезаем по кругу примерно1 см от края глубина прореза такаяже
После того как прошли по кругу прорезаем окно
окно прорезали нужно чтоб было видно проволоку
с помощью молотка и отвертки подцепляем 4-5 проволочин
немного отодрав отверткой вставляем монтажку выдираем еще если мешает корд подрезаем
отодрав немного роволоки фиксируем покрышку и цепляем лебедку как на фото
выдираем прволоку если мешает корд или зарез не глубокий подрезаем
после того как вырвали первые проволочины подцепляем весь остальной пучек и выдираем
пррезаем чуть выше середины посадочного
вставляем клещи как на фото
подрываем покрышку на несколько перехватов
прорезаем боковину не глубако чтоб не испортить
подрезаем начало первого клыка
цепляем к лебедке и натягиваем
натягиваем и подрезаем с низу вверх
нож ходит с низу вверх дабы не испортить покрышку
когда подрезаете протектор старайтесь чтоб основание было шире вершины режте под углом
самый сложный первый клык а дальше вперед спеснями.Когда дерете первый клык с одной какойнибудь стороны будет мешаться слой не обращайте внимания с последним клыком он уберется драть нужно в пртивоположную сторону вылезающему слою на этой фотке он с права значит драть в лево обычно этот слой вылезает слева на месте разберетесь .Если какие вопросы пишите пообщаемся.
Видео:"Станок" для обдирки шины ВИ-203 и инструмент. Часть 2.Скачать
Станок для обдирки покрышек своими руками
Изготовить облегченные шины для вездехода самостоятельно вполне возможно. В простонародье их еще называют колеса ободрыши и пневматики. Основой для будущих комплектующих вездехода могут послужить бывшие в употреблении колеса трактора, КАМАЗа и КрАЗа.
Весят такие покрышки много, поэтому чтобы подогнать их под обычный вездеход, понадобится ободрать верхний слой. И тут встает вопрос: как ободрать колеса на вездеход? Процедура это довольно сложная и трудоемкая, поэтому сразу следует запастись терпением и силами. Работа предстоит очень аккуратная, так как при любом неловком движении можно будет испортить шину навсегда.
Читайте также: Аналог шин бриджстоун айс крузер 7000
Шины ободрыши
Когда необходимая покрышка уже выбрана, то нужно ее подготовить к работе. Для этого потребуется вымыть ее и высушить, а также металлической щеткой убрать все камни, застрявшие в протекторе. Еще одним важным моментом предшествующей работы является выбор помещения. Оно должно быть просторным и хорошо оборудованным. Отличным вариантом может стать вместительный гараж.
Видео:Электрический тельфер для обдирки шин.Скачать
Обдирка шин для вездехода
Из самых необходимых можно выделить:
Если все комплектующие имеются, то можно начинать. Наносить меловую разметку необходимо для будущей прорисовки протектора. Причем это можно делать насколько позволит фантазия. Но лучше нарисовать самый простенький, чтобы работы было меньше.

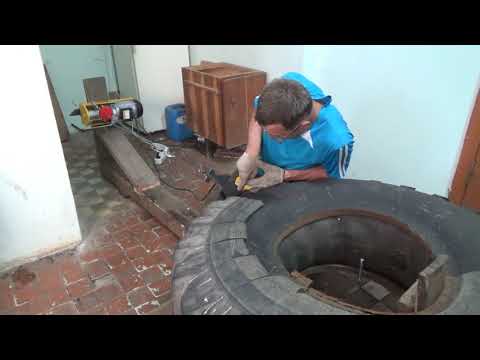

Самой первой подготавливается лебедка, ее следует надежно прикрепить к стене либо полу. Недалеко от лебедки потребуется оборудовать место фиксации покрышки. Она должна устанавливаться и быть неподвижной во время работы электролебедки. Можно сделать отверстие в бетонном полу и вставить туда лом, а на него в последствии одеть шину. Но если фантазия может выдумать крепление поинтереснее, то не стоит сдерживаться. Для канцелярского ножа обязательно понадобятся сменные лезвия, так как во время работы они очень быстро тупятся.
Материалы для обдирки покрышек
Видео:Инструмент для разбортирования колеса "Бортолом"Скачать
Инструкция по обдирке резины
Начинать обдирать можно сразу после всех подготовительных этапов и сбора инструментов. После нанесения разметки протектора по меловым линиям следует пройтись канцелярским ножом. Его необходимо держать под углом, иначе у протектора не получится вид трапеции. Глубина надреза должна доходить до плетеного корда. Лезвие ножа не нужно выдвигать сильно, так как оно быстро сломается под усилием. Только кончик должен выглядывать из пластмассовой основы.
Для этого следует прорезать колесо по всей окружности, отступив от края около одного сантиметра. Глубина надреза должна быть такая, как и на протекторе. Чтобы поддеть проволоку, понадобится прорезать ножом небольшой квадрат и отодрать его. После этого она станет видна и ее легко можно будет поддеть. Сделать это можно отверткой, понемногу оттягивая проволоку к себе. Потом уже отвертку можно заменить монтажкой, чтобы вытянуть больше проволоки для зацепки лебедкой.
Чтобы проволока отворачивалась быстрее, ее с обеих сторон нужно подрезать ножом. Когда получилось вытянуть достаточную петлю, то можно переходить к этапу фиксирования покрышки. Трос с крюком цепляется за петлю и запускается лебедка. Шина должна быть неподвижной, иначе проволоку вытянуть не получится. Спешить не стоит, так как рядом с проволокой нужно будет делать подрезы для ее хорошего выхода. Также можно немного помогать лебедке монтажкой. Когда этот этап работы окончен, можно переходить к следующему.
Читайте также: Размеры шин митсубиси монтеро спорт
После удаления проволоки канцелярским ножом следует прорезать выше посадочного места покрышки по кругу. В место разреза нужно вставить клещи и плотно зажать. Крюк лебедки зацепить за клещи и понемногу тянуть. Таким образом получится содрать резиновое кольцо. После этого поперечными надрезами нужно исполосать бок колеса. Но заранее лучше сделать разметки, чтобы было виднее.
Когда надрезание закончено, то до края полоски нужно прицепить клещи и зажать. И с помощью лебедки содрать отмеченный пласт. Для удобства нужно подрезать ножом края, но делать это аккуратно, дабы не задеть корд. После обдирки всех полос можно приступать к протектору. Его понадобится прорезать бензопилой. Но делать тоже надо все аккуратно, иначе вся работа сойдет к нулю. Если все делать правильно, то получатся очень даже добротные колеса обдирыши для вездехода.
Видео:Сделай и себе это нужное и простое приспособление!!!Скачать
Как ободрать шины от ГАЗ 66 на УАЗ
Покрышки от ГАЗ 66 наиболее часто пригождаются для такого рода работ, так как кордовых слоев там немного, и сделать из них легкие колеса не так уж трудно. Но многие профессионалы своего дела все же отмечают, что данные покрышки после обдирки сильно лохматятся. Такие колеса быстро стираются и могут прослужить совсем недолго. Поэтому во время срезания боковых полос стоит работать аккуратнее, дабы не сильно порезать нити. Но зато покрышки получаются не жесткими, что очень хорошо для вездехода.
Ободрыш от ГАЗ 66
Еще автолюбители часто интересуются: какие шины ободрать под высоту 900? Для такого дела подойдут покрышки с посадочным диаметром на 16 дюймов, имеющие 850 мм по наружному диаметру. Это такие шины, как я-324, нкф-8 от тракторной телеги ПТС-4, и колеса от комбайна л-163. После обдирки получится сделать их как раз около 900 мм в высоту.
Купить уже готовые колеса с дисками специально для вездехода — очень дорого, поэтому можно попробовать сделать все самостоятельно. Главное — найти покрышки-доноры и запастись терпением. А если присутствует страх, то можно отдать такие колеса на обдирку профессионалам. Стоить это будет все-равно дешевле, чем новый комплект шин.
Читайте также: Маркировка шин дата вступления
ГНТИ — Оборудование для переработки шин — Видеорепортажи из мира науки и техники
Фото оборудования переработки шин
Работы вырывателя проволоки из шины с двух сторон.wmv — Автосервис (СТО), диагностика, ТО и ремонт, продажа автозапчастей
Переработка шин, покрышек, кпш-1, 300 кг/ч, 11 г в Подольске / Купить, узнать цену на сайте Classifieds24
doska7.ru — куплю шины для наварки
Резка шин — Станок для резки шин — Ножницы для резки автомобильных шин.
В Татарстане 31-летнему мужчине оторвало часть руки из-за проволоки в покрышке Газета «DAILY»
sozont: станок для вторичной переработки резины
I?EAOI$??·UEe=` -I?EAOI$`AiEe=` -I?EAOI$??EeEe=` -IEUAIA OIEe=` -I?EAOI$-UEe»u?µ?*?O?OEµOµ
Станки для переработки шин в крошку ГОТОВЫЙ БИЗНЕС — Доска бесплатных объявлений в Москве — (4598127)
Автоматическая линия для переработки автомобильных шин, резины в крошк
Оборудование нарезки старых колёс
Техноимпорт: Утилизация шин, Переработка покрышек, Переработка шин, Утилизация покрышек, Резиновая крошка, Оборудование для пере
Производство: переработка покрышек
Оборудование для переработки шин в крошку! в Хабаровск, Предприятие ООО «Фар Ист Транс», обращаться к Татьяна : Прочее — stanok-
Линия для переработки шин в резиновые чипсы, цена 14 500 $, купить в Благовещенске — Tiu.ru (ID# 49560948)
mnogotochie: многофункциональная установка по переработке шин
Переработка автошин.flv — Видеоинструкции: Как сделать своими руками
Доброе время суток Всем,
Решил написать про то как мы с отцом делали оборудование для извлечения проволки из б/у шин. Так как на Drive только 3дня как за регился не все фото сейчас ссобой (на вахте) через 4дня вахта закончится, выгружу другие фото по оборудованию для переработке пластика.
на 1) фото проволка из посадочного кольца, 2)шины собраные по городу за месяц. 3)финальная часть, осталось прикрутить панельку с пускателем.(тольлко собрал)
насос обычный НШ и Распределитель Р-80, маслобак (газовый балон на 40литров), целиндр от сельхоз техники.
в процессе выдергивания проволки заметил что проволка из колес Белшина и КАМАшина ОМСКшина овальная и зачастую рвется не выйдя и на половину.
проволка же из Бриджстоуна, Мешлен, Гудрич, зачастую квадратная как в дворниках ввиде пружинки.
из китайских практически не возможно выдернуть проволку по причине усиленной бортовой оплетке.
здесь можно посмотреть работу дробилки.
здесь можно посмотреть работу корда удалителя
прошу прощения за не качественную съемку (сказывается отсутствие операторского опыта)))
