Профильная шина s7 1500
Купить Профильная шина s7 1500 в компании Олниса можно оптом или в розницу. Доставим Профильная шина s7 1500 в любой регион России. Можем предложить точный аналог. Работаем напрямую с производителем, не используя посредников.
Профильная шина s7 1500 представляет собой модульную универсальную систему масштабируемого образца, которая имеет достаточно высокий уровень защиты с показателем IP20. Это оборудование нашло свое достаточно широкое применение в тех системах, в которых есть необходимость выполнить автоматизацию циклических процессов. Несмотря на то, что здесь реализованы максимальные показатели удобства в процессе работы с такой профильной шиной, также обеспечиваются высокие показатели производительности.
Видео:SIMATIC S7-1500 T-CPU – Agility in machine buildingСкачать
Производительность профильной шины s7 1500
Перед тем, как приобретать подобное оборудование, стоит обратить внимание на его производительность, которая описывается следующими важными свойствами:
- посредством выполнения команд максимально быстро, возрастают показатели производительности;
- возможность применения новых видов данных;
- использование совершенно новых расширений для разных языков;
- генерирование программных кодов происходит с оптимальными показателями;
- наличие дополнительных интерфейсов, применяемых для разделения сетей;
- за счет специальных коммуникационных модулей есть возможность расширения не только для обмена информацией, но и для подключения к сетям промышленного типа.
Видео:Автоматизация SIMATIC S7-1500 (цех деңгейде) / Automation Siemens SIMATIC S7-1500 (shop level)Скачать
Функциональные особенности
Рассматривая профильную шину, используемую в устройствах для автоматизации процессов, стоит обратить внимание и на функциональность:
- обеспечение высоких показателей производительности;
- за счет того, что процесс генерирования программных кодов происходит по наиболее оптимизированному пути, осуществляется быстрое выполнение всех команд;
- наличие технологических встроенных функций;
- возможность быстрого, понятного и простого процесса программирования последовательностей, которые направлены на управление;
- осуществление такого процесса, как автоматическое формирование сообщений, сигнализирующих об аварийной ситуации;
- возможность быстрого поиска неисправностей, а также оперативное выполнение наладочных работ;
- наличие изохронного режима;
- возможность синхронизации всех процессов, которые происходят в распределенной системе;
- наличие встроенной защиты и идентификации.
Видео:Siemens SIMATIC S7-1500 Innovative Design and HandlingСкачать
Преимущества компании
В том случае, если есть необходимость в приобретении такого элемента, как профильная шина s7 1500, сделать это можно в компании “Олниса”. Свою деятельность она осуществляет на протяжении 10-ти лет и за этот период заслужила доверие со стороны многих клиентов. На приобретенный товар предлагается максимально доступная стоимость с возможными скидками. Доставка продукции происходит в ограниченные сроки не только по разным регионам России, но и в другие страны СНГ. В каталоге представлена продукция от известных и проверенных производителей, которые имеют сертификаты качества, и осуществляют производство по европейским стандартам качества. На приобретенный товар дается гарантия на 1 год.
Видео:Обзор контроллеров SIEMENS серии SIMATIC S 300 и перифирийного оборудования SIMATICСкачать
S7-1500
Видео:Siemens PLC, HMI series S7-1200, S7-1500, ET200SP available at Wholesale Price | WOW ElectricalsСкачать
Информационные материалы
- Универсальная модульная масштабируемая система со степенью защиты IP20
- Использование в системах автоматизации циклических производств
- Высочайшая производительность в сочетании с максимальным удобством
- Конфигурирование исключительно в среде Totally Integrated Automation Portal с пакетом STEP 7 Professional V12
Производительность
- Увеличение производительности за счет
- Быстрого выполнения команд
- Использования новых языковых расширений
- Использования новых типов данных
- Наличия высокоскоростной внутренней шины
- Оптимального генерирования программных кодов
- PROFINET IO (с встроенным 2-канальным коммутатором) в качестве стандартного интерфейса
- Опциональный дополнительный интерфейс PROFINET. Например, для разделения сетей
- Расширение коммуникационными модулями для подключения к промышленным сетям или обмена данными через непосредственные соединения
Встроенные технологические функции
- Поддержка функций управления перемещением без использования дополнительных модулей:
- Стандартные блоки (PLCopen) для подключения аналоговых и PROFIdrive-совместимых приводов
- Наличие функций для управления скоротью перемещения, позиционированием по осям, использования внешних датчиков позиционирования
Встроенная защита доступа
- Парольная защита от несанкционированного считывания и модификации программных блоков
- Защита от несанкционированного копирования программных блоков:
Индивидуальные программные блоки могут быть привязаны к серийному номеру карты памяти SIMATIC memory card. После этого они могут загружаться и исполняться в программе контроллера только при наличии в центральном процессоре карты памяти только с этим серийным номером. - Использование концепции 4-уровневой идентификации пользователей:
Различным группам пользователей могут предоставляться различные уровни прав на выполнение работ в системе автоматизации. Новый 4-й уровень защиты доступа требует введения пароля даже на установку соединений между контроллером и приборами или системами человеко-машинного интерфейса. - Защита передаваемых данных:
Контроллер способен распознавать попытки несанкционированной загрузки проекта или обновления встроенного программного обеспечения его модулей. - При использовании коммуникационного процессора CP 1543-1 для подключения к сети Ethernet:
- Дополнительная защита доступа с использованием встроенного межсетевого экрана (firewall)
- Установка защищенных VPN соединений (V12 SP1 и выше)
Конструкция
- Центральные процессоры с дисплеями для отображения текстовой информации:
- Получение информации о заказных и серийных номерах, а также версиях встроенного программного обеспечения для всех модулей контроллера
- Установка IP адресов центрального процессора, а также выполнение дополнительных сетевых настроек без использования программатора
- Отображение сообщений об ошибках в текстовом формате, снижение времени простоя
- Блоки питания нагрузки (PM) для формирования напряжения =24 В для питания внешних цепей контроллера
- Системные блоки питания (PS) для питания электроники модулей через внутреннюю шину контроллера
- Использование до 30 сигнальных, коммуникационных (PtP) и технологических модулей S7-1500 в одной станции ET 200MP, подключаемой к сети PROFINET через интерфейсный модуль IM 155-5
- Отсутствие различий в программировании и обслуживании систем локального и распределенного ввода-вывода
Читайте также: Шины для погрузчиков в волгограде
Встроенная системная диагностика
- Встроенная системная диагностика для центральных процессоров, активируемая по умолчанию:
- Одинаковое представление диагностической информации на дисплее центрального процессора, в TIA Portal, на экранах приборов и систем человеко-машинного интерфейса, а также в web сервере. Эта информация остается доступной даже после перехода центрального процессора в состояние STOP.
- Функции системной диагностики интегрированы во встроенное программное обеспечение центральных процессоров и не требуют выполнения настроек своих параметров пользователем. Для всех новых аппаратных компонентов обновление диагностической информации выполняется автоматически.
Регистрация (архивирование) данных и рецепты
- Карта памяти SIMATIC memory card:
- Съемная загрузочная память центрального процессора
- Используется для обновления встроенного программного обеспечения
- Используется для сохранения проекта STEP 7 (включая комментарии и символьные имена), дополнительной документации или csv файлов архивов и рецептов
- Простой доступ к производственным данным и параметрам конфигурации со стороны офисных приложений через считыватель SD карт (двусторонний обмен данными)
Одобрения
В стартовых вариантах поставки программируемые контроллеры SIMATIC S7-1500 отвечают требованиям:
- cULus
- cULus для опасных зон
- FM
- ATEX (только для 24 В)
- CE
- C-TICK
- KCC
Видео:Стартовый набор промышленного контроллера Siemens S7-1500. Обзор. Часть 2Скачать
Область применения
SIMATIC S7-1500 имеет модульную конструкцию и может использоваться для автоматизации циклических процессов в различных секторах промышленного производства.
Модульная структура, работа с естественным охлаждением, поддержка систем локального и распределенного ввода-вывода, а также удобная конструкция позволяют использовать SIMATIC S7-1500 для получения рентабельных решений множества задач автоматизации.
Программируемый контроллер SIMATIC S7-1500 может использоваться в системах автоматизации:
• машин специального назначения
• производств электротехнической и электронной продукции
• предприятий водоснабжения и водоотведения
• предприятий пищевой промышленности и производства напитков
На первом этапе поставок в состав аппаратуры включено три типа центральных процессоров различной производительности, а также широкий спектр модулей различного назначения. Аппаратура контроллера может гибко адаптироваться к требованиям решаемых задач. В процессе развития производства контроллер может легко дополняться необходимым набором модулей.
Контроллер обладает высокой стойкостью к электромагнитным и механическим воздействиям и может эксплуатироваться непосредственно в промышленной среде.
Видео:sinamic s7 1500 plc 😋🤗 | electrical sinhalaСкачать
Дизайн
Общие сведения
Система автоматизации S7-1500 имеет модульную конструкцию. В ее составе может использоваться широкий спектр модулей различного назначения, устанавливаемых в любых сочетаниях.
Система включает в свой состав:
- Центральный процессор:
на начальном этапе поставок в контроллере может использоваться один из трех доступных центральных процессоров различной производительности с встроенным интерфейсом PROFINET или интерфейсами PROFINET и PROFIBUS. - Сигнальные модули для ввода и вывода дискретных и аналоговых сигналов.
- Технологические модули. Например, для скоростного счета, обнаружения заданной позиции или измерения.
- Коммуникационные модули и коммуникационные процессоры для получения дополнительных коммуникационных интерфейсов.
При необходимости контроллер может дополняться:
- Системными блоками питания (PS) для питания электроники модулей контроллера через внутреннюю шину S7-1500, если мощности встроенного в центральный процессор блока питания для этой цели не достаточно.
- Блоками питания нагрузки (PM) для преобразования входного напряжения
Конструкция
SIMATIC S7-1500 обладает гибкой и удобной конструкцией.
- Внутренняя шина:
Участки внутренней шины контроллера встроены в каждый модуль. Объединение модулей в единую систему выполняется с помощью U-образных шинных соединителей, устанавливаемых с тыльной стороны корпуса. В стадии подготовки находится вариант с активной внутренней шиной, позволяющий выполнять «горячую» замену модулей. - Профильные шины S7-1500:
различных длин для установки модулей контроллера, а также дополнительных компонентов, ориентированных на установку на стандартную 35 мм профильную шину DIN. - Удобное подключение внешних цепей:
- Внешние цепи сигнальных и технологических модулей подключаются через съемные 40-полюсные фронтальные соединители. Механическое кодировние фронтальных соединителей исключает возможность возникновения ошибок и неисправностей при замене модулей.
- Для выполнения монтажных работ фронтальный соединитель может устанавливаться в промежуточное положение, при котором он зафиксирован на корпусе, но не имеет электрических соединений с электроникой модуля. Схема подключения внешних цепей нанесена на внутренней поверхности защитной крышки модуля.
- Фронтальные соединители оснащены контактами под винт, позволяющие подключать проводники сечением от 0.25 мм 2 до 1.5 мм 2 (AWG 24 . AWG 16). В стадии подготовки находятся фронтальные соединители с контактами push-in.
- Дополнительно для подключения внешних цепей дискретных сигнальных модулей могут использоваться модульные соединители TOP Connect. Эти соединители позволяют выполнять быстрый и безошибочный монтаж внешних цепей сигнальных модулей внутри фкафов управления.
- В аналоговых сигнальных и технологических модулях заземление экранов соединительных кабелей может выполняться непосредственно на модуле. Элементы заземления экрана кабеля монтируются без использования инструмента.
- Сигнальные коммуникационные и технологические модули контроллера могут устанавливаться в любых комбинациях.
- Максимальная конфигурация контроллера включает один модуль центрального процессора и до 31 модуля S7-1500 (30 модулей + 1 системный блок питания). Системный блок питания (PS) необходим в тех случаях, когда мощности встроенного в центральный процессор блока питания недостаточно для питания электроники всех модулей контроллера.
Модули ввода-вывода
В составе программируемых контроллеров SIMATIC S7-1500 и станций ET 200MP может использоваться следующий состав периферийных модулей:
- 16- и 32- канальные модули ввода дискретных сигналов =24 В или
230 В с высоким или низким уровнем активного входного сигнала.
8-, 16- или 32-канальные модули вывода дискретных сигналов =24 В или- включая скоростные (HS) модули с временем преобразования 125 мкс на 8 каналов.
Периферийные модули одинакового функционального назначения делятся на классы:
- BA (Basic): относительно простые и недорогие модули без поддержки диагностических функций и без передачи параметров настройки.
- ST (Standard): модули с поддержкой диагностических функций на уровне модуля или группы каналов. Передача параметров настройки. Класс точности для аналоговых модулей 0.3%.
- HF (High Feature): модули с поддержкой диагностических функций на уровне отдельных каналов. Передача параметров настройки. Класс точности для аналоговых модулей 0.1%. Повышенная стойкость к воздействию помех, повышенная прочность изоляции.
- HS (High Speed): модули с малыми временами фильтрации сигналов и короткими временами преобразования. Например, аналоговые модули с временем преобразования 125 мкс на 8 каналов.
Аксессуары для периферийных модулей:
- Маркировочные этикетки:
для установки на модули ввода-вывода и технологические модули (10 листов формата DIN A4, по 10 этикеток на лист, с перфорацией, для нанесения надписей с помощью лазерного принтера, серого цвета). - Элемент заземления экрана кабеля:
Используется с аналоговыми сигнальными и технологическими модулями SIMATIC S7-1500. Монтируется без использования инструмента. Состоит из терминального элемента подключения цепи питания =24 В, заземляющей рамки и терминала заземления. Позволяет выполнять заземление экранов одного или нескольких соединительных кабелей. Обеспечивает надежное разделение цепей питания и сигнальных цепей, обеспечивает получение низкоомных цепей заземления экранов кабелей, повышает стойкость модуля к электромагнитным воздействиям. - 40-полюсный фронтальный соединитель, одинаковый для всех типов сигнальных и технологических модулей.
- Дополнительные аксессуары: защитные крышки модулей и U-образные шинные соединители.
Коммуникационные возможности
Программируемый контроллер S7-1500 имеет несколько различных коммуникационных интерфейсов:
- Интерфейс PROFINET IO IRT (с 2-канальным коммутатором), встроенный в каждый центральный процессор;
для обмена данными в реальном масштабе времени. - Коммуникационные модули для подключения контроллера к промышленным сетям PROFIBUS и Industrial Ethernet (PROFINET в подготовке).
- Коммуникационные модули для обмена данными через непосредственные (point-to-point) соединения.
Центральный процессор CPU 1516-3 PN/DP оснащен дополнительным интерфейсом PROFINET со своим IP адресом, который может использоваться, например, для разделения сетей. Через встроенный интерфейс PROFIBUS центральный процессор CPU 1516-3 PN/DP может быть подключен к сети PROFIBUS и поддерживать функции ведущего DP устройства. Центральные процессоры без встроенного интерфейса PROFIBUS могут подключаться к сети PROFIBUS DP через коммуникационные модули.
Системы распределенного ввода-вывода на основе PROFINET IO
Программируемый контроллер SIMATIC S7-1500 подключается к сети PROFINET IO через встроенный интерфейс PROFINET центрального процессора, что позволяет получать распределенные конфигурации ввода-вывода.
Для систем локального и распределенного ввода-вывода на основе сети PROFINET IO используются одинаковые способы конфигурирования, адресации и программирования.
Функции контроллеров PROFINET IO способны выполнять:
- Центральные процессоры программируемых контроллеров SIMATIC S7-1500.
- Центральные процессоры программируемых контроллеров SIMATIC S7-1200.
- Программируемые контроллеры SIMATIC S7-300 с PN-CPU или коммуникационными процессорами PROFINET.
- Программируемые контроллеры SIMATIC S7-400 с PN-CPU или коммуникационными процессорами PROFINET.
- Станции SIMATIC ET 200 с IM-CPU для PROFINET.
В режиме приборов ввода-вывода могут использоваться:
- Центральные процессоры программируемых контроллеров SIMATIC S7-1500.
- Центральные процессоры программируемых контроллеров SIMATIC S7-1200 (FW 4.0 или выше).
- Станции ET 200S с IM151-8 PN/DP CPU и станции ET 200pro с IM154-8 PN/DP CPU.
- Программируемые контроллеры SIMATIC S7-300 с PN-CPU или коммуникационные процессоры PROFINET.
- Программируемые контроллеры SIMATIC S7-400 с PN-CPU или коммуникационные процессоры PROFINET.
- Станции ET 200 с интерфейсными модулями для подключения к PROFINET.
- Приборы человеко-машинного интерфейса, использующие механизмы прямого доступа к клавиатуре.
- Приборы полевого уровня.
Системы распределенного ввода-вывода на основе PROFIBUS DP
Подключение программируемого контроллера SIMATIC S7-1500 к сети PROFIBUS DP может выполняться через встроенный интерфейс CPU 1516-3 PN/DP или через коммуникационный модуль. Через указанные интерфейсы могут обслуживаться системы распределенного ввода-вывода на основе сети PROFIBUS DP.
Для систем локального и распределенного ввода-вывода на основе сети PROFIBUS DP используются одинаковые способы конфигурирования, адресации и программирования.
Функции ведущих DP устройств способны выполнять:
- Программируемые контроллеры SIMATIC S7-1500
(через интерфейс PROFIBUS DP PN/DP-CPU или через коммуникационный модуль PROFIBUS DP). - Программируемые контроллеры SIMATIC S7-1200
(через интерфейс PROFIBUS DP коммуникационного модуля CM 1243-5). - Программируемые контроллеры SIMATIC S7-300
(через интерфейс PROFIBUS DP PN/DP-CPU, DP-CPU или через коммуникационный модуль PROFIBUS DP) - Программируемые контроллеры SIMATIC S7-400
(через интерфейс PROFIBUS DP PN/DP-CPU, DP-CPU или через коммуникационный модуль PROFIBUS DP) - Программируемые контроллеры SIMATIC S5-115U/H, S5-135U и S5-155U/H с интерфейсным модулем IM 308.
- Программируемые контроллеры SIMATIC 505.
В качестве ведомых DP устройств могут использоваться:
- Периферийные приборы ввода-вывода. Например, станции ET 200.
- Приборы полевого уровня.
- Программируемые контроллеры SIMATIC S7-200, S7-1200, S7-300.
- Программируемые контроллеры C7-633/P DP, C7-633 DP, C7-634/P DP, C7-634 DP, C7-626 DP.
- Программируемые контроллеры SIMATIC S7-400 (с подключением через CP 443-5).
Программаторы и компьютеры с установленным пакетом STEP 7, а также панели операторов используют для обмена данными в сети PROFIBUS DP PG и OP функции связи.
Обмен данными через Ethernet
Программируемый контроллер S7-1500 может подключаться к сети Industrial Ethernet через встроенный интерфейс PROFINET центрального процессора или через коммуникационный процессор CP 1543-1 и поддерживать обмен данными:
- С программируемыми контроллерами SIMATIC S7-1200.
- С программируемыми контроллерами SIMATIC S7-300.
- С программируемыми контроллерами SIMATIC S7-400.
- С программируемыми контроллерами SIMATIC S5-115U/H, S5-135U, S5-155U/H.
- С программаторами.
- С офисными или промышленными компьютерами.
- С приборами и системами оперативного управления и мониторинга SIMATIC HMI.
- С системами числового программного управления.
- С системами управления роботами.
- С системами управления приводами.
- С приборами и системами других производителей.
Коммуникационный процессор CP 1543-1 характеризуется следующими дополнительными показателями:
- Интерфейс 1 Гбит/с.
- Поддержка IPv6.
- Защита данных: защита доступа на основе идентификации аппаратуры, список разрешенных IP/MAC адресов, межсетевой экран (firewall), VPN туннели (V12 SP1 и выше).
- Обмен данными с системами S5 на основе транспортного протокола ISO.
- FTP (клиент/ сервер), e-mail, SNMPv1/v3
Обмен данными через PROFIBUS
Программируемый контроллер SIMATIC S7-1500 может быть подключен к сети PROFIBUS DP через встроенный интерфейс центрального процессора или через коммуникационный модуль и поддерживать обмен данными:
- С программируемыми контроллерами SIMATIC S7-1200.
- С программируемыми контроллерами SIMATIC S7-300.
- С программируемыми контроллерами SIMATIC S7-400.
- С программируемыми контроллерами SIMATIC S5-115U/H, S5-135U, S5-155U/H.
- С программаторами.
- С промышленными или офисными компьютерами.
- С приборами и системами оперативного управления и мониторинга SIMATIC HMI.
- С системами числового программного управления.
- С системами управления роботами.
- С системами управления роботами.
- С приборами и системами других производителей.
Обмен данными через непосредственные (point-to-point) интерфейсами
Установка непосредственных соединений выполняется через коммуникационные (PtP) модули. Такие соединения могут устанавливаться:
- С системами автоматизации SIMATIC S7 и SIMATIC S5, а также с системами других производителей.
- Со сканерами, считывателями кодов, системами идентификации.
- С системами управления роботами.
- С принтерами.
- Свободно программируемый порт с определяемым пользователем форматом телеграмм.
- 3964(R).
- Ведущее устройство Modbus RTU.
- Ведомое устройство Modbus RTU.
- USS, с поддержкой на уровне инструкций.
- RS 232 с поддержкой дополнительных сигналов.
- RS 422 для дуплексного обмена данными.
- RS 485 для полудуплексного обмена данными и поддержки многоточечных соединений.
- Скорость обмена данными от 300 до 115 200 бит/с.
- Подключение внешних цепей через соединитель D-типа.
Видео:Интересная неисправность модуля цифровых выходов S7-1522 Siemens SIPLUS.Скачать
Функции
Основные показатели поддержки пользователя на этапах программирования, выполнения пуско-наладочных работ и обслуживания S7-1500.
- Производительность
- Быстрое выполнение команд, зависящее от типа CPU, новые языковые расширения и типы данных.
- Существенно меньшие времена реакции за счет оптимизированного генерирования программных кодов.
- Простое и быстрое программирование последовательностей управления перемещением с использованием стандартных PLCopen Motion блоков.
- Удобный инструментарий выполнения диагностики и пуско-наладочных работ в системах с использованием приводов.
- Автоматическое формирование аварийных сообщений для системы проектирования и человеко-машинного интерфейса: простой поиск неисправностей, быстрое выполнение пуско-наладочных работ.
- Синхронизация процессов сбора данных в распределенной системе, их передачи, а также выполнения программы в рамках одного цикла сети PROFIBUS или PROFINET с постоянным временем цикла шины:
сбор входных сигналов, их обработка и выдача управляющих воздействий происходит через одинаковые интервалы времени (постоянное время цикла шины). Одновременно формируются консистентные разделы отображения процесса. - Прецизионная повторяемость и предсказуемые времена реакции, обеспечиваемые синхронизацией процессов обработки сигналов с постоянным временем цикла шины в системе распределенного ввода-вывода.
- В распределенных структурах автоматизации программируемый контроллер SIMATIC S7-1500 способен выполнять высокоскоростную обработку информации и получать максимальную точность и воспроизводимость сигналов. Это позволяет увеличивать объемы выпускаемой продукции с сохранением ее неизменного качества.
- Исчерпывающий набор компонентов для решения задач управления перемещением, построения измерительных систем, скоростного управления и т.д.
- Парольная защита ноу-хау от несанкционированного считывания и модификации программных блоков (в сочетании со STEP 7).
- Защита от копирования:
Защита от несанкционированного копирования программных блоков. Программные блоки могут быть привязаны к серийному номеру карты памяти SIMATIC memory card и выполняться в программе контроллера только при наличии этой карты памяти в CPU. - Концепция 4-уровневой идентификации пользователей:
Различным группам пользователей могут быть предоставлены различные права доступа к системе автоматизации. Новый 4-й уровень защиты позволяет ограничивать доступ к данным контроллеров со стороны приборов человеко-машинного интерфейса. Защита от манипуляций с данными позволят исключить попытки несанкционированной загрузки в контроллер новых проектных данных или новых версий встроенного программного обеспечения.

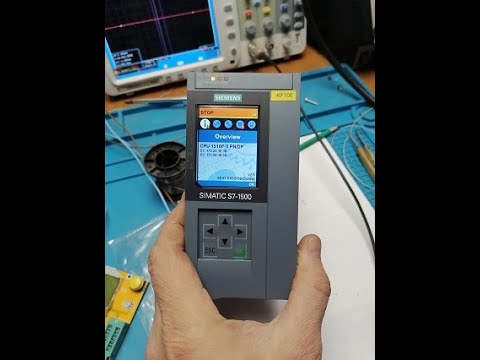

- CPU с встроенным дисплеем:
Для оценки состояний модулей систем локального и распределенного ввода-вывода, установки IP адресов без использования программатора, просмотра диагностических и аварийных сообщений в текстовом формате. Меню и тексты сообщений могут отображаться на двух языках.
- Системная диагностическая информация отображается в однородном текстовом формате на экране дисплея CPU, в TIA Portal, на экранах приборов человеко-машинного интерфейса, а также в web сервере. Она включает информацию о приводах и остается доступной даже после перевода CPU в состояние STOP. Эти функции интегрированы в операционную систему CPU и не требуют выполнения предварительных настроек пользователем. При конфигурировании новых аппаратных компонентов диагностическая информация обновляется автоматически.
- Простая и быстрая диагностика непосредственно в программе пользователя с использованием QI:
При активации QI (Quality Information — информация о качестве) модуля достоверные значения параметров процесса могут быть запрошены и обработаны непосредственно в программе пользователя. Доступ к данным осуществляется через область отображения процесса с помощью двоичных команд или команд загрузки. Необходимым условием использования такой диагностики является использование диагностируемых модулей, допускающих выполнение настройки QI в TIA Portal.
- Системы автоматизации SIMATIC S7-1500 программируются в среде Totally Integrated Automation Portal с использованием инструментальных средств пакета STEP 7 Professional V12 или выше. SIMATIC STEP 7 Professional V12 яляется интуитивно понятной системой проектирования для SIMATIC S7-1500.
- Миграция:
Инструментальные средства миграции пакета SIMATIC STEP 7 Professional V12 обеспечивают поддержку перехода от программируемых контроллеров S7-300/S7-400 к контроллерам S7-1500 с автоматической конвертацией программных кодов. Коды, которые не могут быть конвертированы автоматически, регистрируются и должны обрабатываться вручную. Дополнительно инструментальные средства миграции могут загружаться с сайта технической поддержки в виде автономного пакета программ. В режиме совместимости проекты STEP 7 V11 могут использоваться и в среде STEP 7 V12. Программы S7-1200 могут быть перенесены на платформу S7-1500 путем копирования и вставки.
- Карта памяти SIMATIC memory card используется в качестве съемной загрузочной памяти контроллера, а также для обновления встроенного программного обеспечения его модулей. В карте памяти может быть сохранен проект STEP 7 с символьными именами и комментариями, дополнительная документация, csv файлы архивов и рецептов. С помощью системных функций (SFC) в программе пользователя на карте памяти могут создаваться блоки данных, выполняться операции записи и чтения данных.
- Одобрение cULus.
- Одобрение cULus для зон повышенной опасности.
- Одобрение FM.
- Одобрение ATEX для установок 24 В; не распространяется на установки 230 В.
- CE
- C-TICK
- KCC
- Свежие записи
- Нужно ли менять пружины при замене амортизаторов
- Скрипят амортизаторы на машине что делать
- Из чего состоит стойка амортизатора передняя
- Чем стянуть пружину амортизатора без стяжек
- Для чего нужны амортизаторы в автомобиле
- Правообладателям
- Политика конфиденциальности
📺 Видео
Перевод RealPars 22 - Чем отличается серия S7-300 от S7-1500?Скачать
Инновационный программный контроллер SIMATIC S7-1500Скачать
SIEMENS SIMATIC S7-1200 вебинар-обзорСкачать
SIMATIC S7-1500 Display FunctionСкачать
SIMATIC S7-1500 Software ControllerСкачать
SIMATIC S7-1500 РемонтСкачать
Аппаратные средства SIMATIC S7-300/400Скачать
