Перед тем как разобрать амортизатор, желательно, выпустить из него воздух.
Для этого в нижней части бачка вывинчиваем винт.
Вставляем в него иглу от шприца, и спускаем воздух.
Продавливаем, немного, дно бачка пальцем
И освобождаем фиксирующее его кольцо
Ставим обратно, не доконца завинчивая, винт-заглушку
И слегка-ракачивающими движениями, при помощи, пассатижейй извлекаем ее.
В крышке бачка, есть резиновая вставка, которая безопасно протыкается иглой, и в последствии, вроде ,держит воздух.
Отвинчиваем бачек и сливаем масло
Смазываем гайки WD-40 и при помощи молотка и зубила, или отвертки ослабляем контр-гайку.
Если, гайка ни в какую не идет, можно попробовать аналогичным способом но в противоположную сторону (в сторону затяга пружины) немного провернуть основную гайку.
Чтобы открутить их совсем, можно воспользоваться, например, газовым ключом
Для снятия крышки я воспользовался шестигранным «Г» образным ключем, попеременно вставляемым в каждое из 3х отверстий крышки и выстукиваемое при помощи клещей и молотка. (способ неправильный, но лучше из подручных средств, пока, не придумал)
(Если кто знает, проверенный, альтернативный способ ее снятия, -просьба поделиться)
Точно так же, как разбирали бачек, продавливаем втулку
и извлекаем стопорное кольцо.
Хорошо бы, для отвинчивания штока воспользоваться тисками, но если их нет, то можно, немного, сымпровизировать. Для этого, можно, воспользоваться газовым ключом и рычагом (в качестве рычага, подойдет и молоток) Что бы минимизировать повреждение штока, его нужно обернуть прочной кожей.
За отсутствием ключа на 26, контргайку, можно отвинтить, предыдущим способом.
Восстановление амортизатора (в процессе написания)
Как правило, масло вытекает из-за коррозийных раковин на штоке, которые раздирают сальник.
Отсюда два варианта: -восстановить старый шток или изготовить новый.
ВАРИАНТ С ВОССТАНОВЛЕНИЕМ СТАРОГО ШТОКА
Восстановить хром возможно, -но из-за раковин он ляжет неравномерно и прослужит значительно меньше оригинального.
Можно сточить (на 0,25-0,5мм) верхний слой, поверхность отполировать и оцинковать. В результате шток окажется меньшего диаметра и придется использовать втулку и сальник на размер-два меньше.
Из плюсов варианта -сохранение регулировки отбоя.
Из минусов сомнительный результат, с невысокой долговечностью.
ВАРИАНТ С ИЗГОТОВЛЕНИЕМ НОВОГО ШТОКА
Из плюсов -можно подобрать донора с качественным хромом, что скажется на его долговечности.
В качестве донора я использовал шток от немецкого амортизатора для ВАЗ 2108 (
Аккуратно по-окружности распиливаем его и извлекаем шток.
К сожалению, у меня нет дома токарного станка, поэтому вытачивать концы пришлось отдать токарю.
Размеры прилагаются
Для просмотра более подробного чертежа, кликните на него
В верху старый шток, внизу -новый.
Кроме штока, так же требуется новая направляющая (как правило, она идет одним блоком с сальником и пыльником). Различаются они по-внутреннему и внешнему диаметрам. Для TT250R нужна направляющая с внутренним Ø -14мм и внешним -46мм
Подходят от:
YZ100 82-83 года выпуска
YZ125 78-83 г.в.
YZ125 86-88 г.в.
IT175 81-83 г.в.
YZ250 80-81 г.в.
YZ250 83-88 г.в.
Читайте также: Как поменять сальник амортизатора
В каталоге Parts Unlmited (интернет магазин) есть 2 направляющие подходящего размера.
Это оригинальная, для нашего амортизатора направляющая Kayaba (part № 1314-0075) и неоригинальная -направляющая Moose Racing (part № 1314-0121).
Слева Kаyaba, справа Moose Racing
Размеры оригинального сальника.
Кроме покупки направляющей напрямую из америки (Покупка деталей через каталог PartsUnlimited)
Ее можно
Видео:Как Настроить задний амортизатор на мотоциклеСкачать
Регулировка амортизатора ттр 250
кросс версия
Размеры клапанов ГРМ: выпуск — диаметр головки клапана (мм)27мм, диаметр стержня клапана (мм)5.5мм, длина клапана (мм)89мм; впуск — диаметр головки клапана (мм) 31,5мм, диаметр стержня клапана (мм)5,5мм, длина клапана (мм)91мм
Подшипники: Переднее колесо: 6301 2 шт.
Заднее колесо: 6302 2 шт.
подшипник рулевой колонки :32005
Прогрессия: НК2016 — 2 шт.(маятник)
НК1612 — 1 шт.
НК1812 — 6шт.
Прогрессия: По ГОСТу СК202616 (по ISO,Зарубежный аналог НК2016) — 2 шт.
СК162212 (по ISO, Зарубежный аналог НК1612) — 1 шт.
СК182412 (по ISO, Зарубежные аналоги НК1812, NB103) — 6шт.
Сальники: задний аммортизатор — Надпись на внешнем 14 22 7.3
Надпись на внутреннем 14 22 5.8
заднее колесо — 42x25x7 (наружный, внутренний диаметр и 7мм толщина)
переднее колесо — 20х37х6
передняя вилка (перья) — 33.46.11
Количество масла в заднем аммортизаторе: 85ml
Количество масла в передней вилке (перьях): 260 ml
Размеры буксаторов: задний 2.15″, передний 1,65″
Шины: переднее колесо-90х90 или 90х80 макс 100х80;заднее колесо-110х90 или 120х80 макс 130х80
Цепь: 530 без сальников 102 звена-сельскохозяйственная цепь ПР 15,875-23
Звёзды 530: ведомая 38 зубов, ведущая 12 зубов.
Японские звезды: Ведущая звезда JTF287.14 ведомая JTR273.44
АКБ: 12В 9 А/ч. Габариты: 15см Х 8,5см Х 11см (длинна ширина высота)
ВТУЛКИ И ПОДШИПНИКИ ПРОГРЕССИИ
найти готовые втулки в прогрессию очень тяжело-проще найти токаря который их выточит либо использовать пальцы от Планеты спорт (Поршневые) и от явы (поршневой). Все пальцы придется укорачивать на наждаке
РАЗМЕРЫ ВТУЛОК
длинна61мм наружный д.18мм внутренний д.12мм-2 штуки
)длинна 40мм наружный д.16мм внутренний д.12мм -1 штука
длинна 22мм наружный д.16мм внутренний д.10мм.-1 штука
маркировка подшипников прогрессии
НК1812 количество 6 штук-4 в крестовине и 2 в маятнике
НК1612 количество 1 штука-в крестовине
ЛЮФТ В МАЯТНИКЕ
значит разбило подшипники маятника.проблему можно решить заменой игольчатых подшипников маятника и втулок
РАЗМЕРЫ ВТУЛОК МАЯТНИКА
общая длинна втулки 21мм длинна до шайбы 18мм толщина шайбы 3мм наружный д.20мм внутренний д. 15мм диаметр шайбы 30мм- втулки по виду как гриб
РАЗМЕР ПОДШИПНИКОВ МАЯТНИКА
НК2016 количество 2 штуки
либо убрать втулки, подобрать взамен игольчатым подходящие шариковые подшипники и собрать подвеску.
Читайте также: Кавасаки регулировка заднего амортизатора
либо заменить на сайлентблоки от заднего амортизатора ваз 2101-07.
Вытаскиваются подшипники и забиваются сайлентблоки, если не полезут слегка обрезать по кругу.
ПЕРЕДНИЙ ОБОД r21
подходит от-STELS 400cc- переспицовыется родными спицами ,количество спиц одинаково.
Анализ состояния свечей зажигания
Нормальный вид
фото 1
Вид свечи: от светло-серого до коричневого с небольшим осадком, а также с незначительной электродной эрозией.
Вывод: состояние двигателя нормальное, воздушно-топливная смесь и зажигание отрегулированы правильно; калильное число свечи подобрано верно; перебои зажигания отсутствуют; система холодного пуска двигателя работает.
Загрязнение нагаром
фото 2
Вид свечи: сухой мягкий нагар интенсивно-черного цвета на изоляторе, электродах и корпусе свечи.
Последствия: плохой запуск двигателя; плохая работа холодного двигателя; перебои в воспламенении воздушно-топливной смеси; плохая реакция на газ.
Вероятные причины: неправильное положение дроссельной заслонки; неправильная регулировка системы впрыска; избыточно богатая воздушно-топливная смесь; позднее зажигание; плохие высоковольтные провода; сильно засорен воздушный фильтр; неправильно подобран тепловой диапазон — слишком «холодная» свеча.
Способы устранения: отрегулировать рабочую смесь; положение дроссельной заслонки; угол опережения зажигания; систему холодного пуска двигателя; поменять воздушный фильтр; почистить свечи или поменять на новые — с правильно подобранным калильным числом.
Свинцовые образования
фото 3
Вид свечи: изолятор покрыт желтыми или коричневыми глянцевыми осаждениями типа глазури.
Последствия: неудавшееся воспламенение воздушно-топливной смеси при резком ускорении или большой нагрузке; перебои в зажигании при больших нагрузках ввиду того, что глазурь становится проводником электричества.
Вероятные причины: использование этилированного бензина с примесями свинца;
использование бензина с большим октановым числом.
Способы устранения: использовать бензин нормального качества; свечи поменять на новые — старые очищать бесполезно.
Перегрев
фото 4
Вид свечи: чрезвычайно белый изолятор с маленькими черными вкраплениями и преждевременной электродной эрозией.
Последствия: потеря мощности на высокой скорости или при нагрузке.
Вероятные причины: свеча недостаточно вкручена; система охлаждения двигателя работает ненормально; слишком раннее зажигание; неправильно подобран тепловой диапазон — слишком «горячая» свеча.
Способы устранения: проверить момент затяжки свечи; работу системы охлаждения двигателя;
отрегулировать угол опережения зажигания; правильно подобрать калильное число свечи.
Преждевременное зажигание
фото 5
Вид свечи: расплавленные и сожженные центральный и заземляющий электроды (либо один из электродов); вспузырившийся изолятор с металлическими отложениями на нем.
Последствия: значительная потеря мощности двигателя; перебои зажигания. При дальнейшем использовании таких свечей возможно серьезное повреждение двигателя.
Вероятные причины: термическая перегрузка; значительный перегрев деталей свечи из-за калильного зажигания — возгорание начинается раньше, чем появляется надлежащая искра; использование некачественного топлива; догорание остатков воздушно-топливной смеси в камере сгорания из-за неправильно отрегулированной топливной системы или угла опережения зажигания; неправильно подобран тепловой диапазон — слишком «горячая» свеча.
Способы устранения: проверить двигатель, систему зажигания и топливную систему, а также качество рабочей смеси и угол опережения зажигания. Установить новые свечи с правильно подобранным калильным числом.
Читайте также: Задние амортизаторы под усиленные пружины

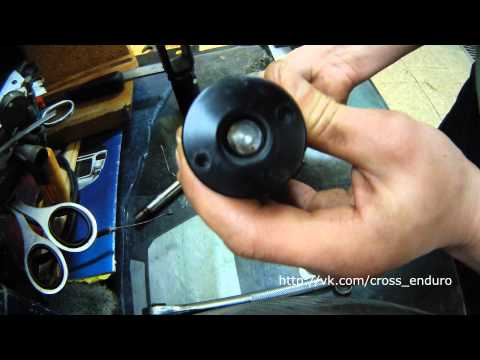

Видео:Ремонт Амортизатора Мотоцикла Yamaha ttr250/Подробная инструкция / СборкаСкачать
Регулировка амортизатора ттр 250
Первичными признаками износа колец являются следующие симптомы:
Двигатель потерял мощность. При нажатии на педаль акселератора, и попытках разогнать , двигатель отказывается реагировать, троит и не тянет;
Увеличился расход моторного масла. При износе маслосъемных колец, масло попадает в камеру сгорания и выбрасывается в выхлопную систему;
Чрезмерное потребление топлива. Симптом является прямым наследником снижения компрессии. Двигатель теряет эффективность, и как результат, увеличивается расход горючего.
