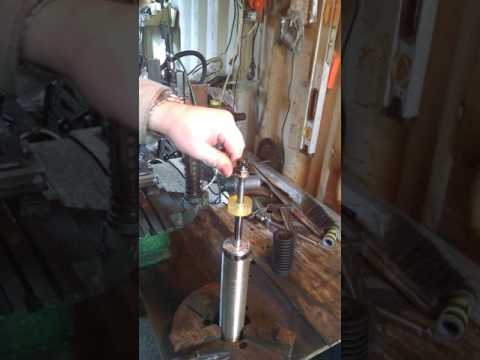

Видео:Ремонт амортизаторов однотрубной конструкции всех брендов мира в гараже. Наглядное пособие!Скачать
Поделиться
Ремонт неразборных амортизаторов Jaguar XF однотрубной конструкции своими руками в гараже.
И так, поехали!
Оригинальные амортизаторы BILSTEIN устанавливаются на конвере JAGUAR XF Ремонт однотрубных амортизаторов Jaguar XF неразборной конструкции своими руками
Оригинальные амортизаторы BILSTEIN устанавливаются на конвере JAGUAR XF
Сегодня на обзоре неразборные амортизаторы от автомобиля Ягуар. Стойки изначально с завода не разборные, то есть одноразовые.
Что же можно сделать с ними? Какой ремонт? Они же не разборные, одноразовые! Скажете вы.
Вот и я того же мнения, ремонтом эту процедуру никак не назвать. Максимум восстановление или реставрация!
Почему же не назвать ремонтом амортизаторов эту процедуру?
Постараюсь вкратце ответить на этот вопрос.
Имеем мы два амортизатора однотрубной конструкции от автомобиля Ягуар XF
Один амортизатор потек, второй чуть живой, еле еле дышит.
Начнём процедуру ремонта или как сейчас модно выразиться, правильного ремонта амортизаторов или же профессионального ремонта.
Вперед за истиной!
Для того чтобы разобрать неразборный амортизатор однотрубной конструкции без токарного станка, нам потребуется ножовка по металлу и хорошее полотно. Так же потребуется дрель, хорошее и сверло. Зажимаем амортизатор в тиски и вскрываем. Весь процесс можно посмотреть в этом видео.
И так, амортизатор вскрыт!
Вынимаем внутренности и оцениваем состояние. Оцениваем состояние штока, поршня, цилиндра, направляющей втулки, уплотнительного манжета, пластинки клапанов.
Вскрытие показало следующее!
Шток амортизатора необходимо отполировать, так как он имеет тёмный оттенок. Направляющая втулка под замену. Сальник амортизатора под замену. Поршень еще походит. Цилиндр амортизатора износ не большой, походит. Кольцо резиновое на разделительном поршне и горловине под замену.
Где же взять комплектующие для ремонта однотрубных амортизаторов!? Обзвонил все магазины в городе, пролистал весь интернет. Увы, нет новых комплектующих! Однако имея опыт с различными амортизаторами подвески, было принято решение скрестить амортизаторы. Что именно было сделано в данном случаи?! На потекшем амортизаторе Ягуар, направляющая втулка и сальник пришли в негодность, всё они выработали свой ресурс. Достал из запаса направляющую втулку от Ваз, внутренний диаметр 14мм. Сальник высокого давления, внутренний диаметр14 мм от рулевой рейки Opel F-00372 (P08351) TCS 14*27*9/10 (ставил на амортизаторы Mercedes-Benz S-class W221, ходят). Вот и всё, втулка и манжета у нас есть.
Как можно было видеть при просмотре видео, шток амортизатора Ягуар, слегка тёмный и его требуется отполировать. Диаметр штока 14 мм. Вопрос решен, шток отполирован.
Собрал все детали и повез к токарю. Взял образцы резиновых уплотнительных колец, по пути заеду в магазин подберу что ни будь. Заехал к токарю, оставил амортизаторы для того чтобы он изготовил гайку с резьбой 1мм для амортизатора и нарезал резьбу 1мм на корпусе самого амортизатора. Так же объяснил как сделать горловину и врезать сальник.
Вот и всё, вопрос с токарем решен.
Еду за резиновыми кольцами, раз и вспомнил! Масло для амортизаторов купить же необходимо. Какое же масло залить в стойки?! Ассортимент на рынке масел для амортизаторов огромен. С учетом износа, было принято решение использовать LIQUI MOLY Motorbike Fork Oil Medium 10W. С этим маслом работаю не первый год и знаю как работают амортизаторы при использовании данного бренда. Сколько винтовых спортивных стоек перебрал, не в один десяток в качестве рабочей жидкости заливал масло LIQUI MOLY и не одна не подвела!
И так, масло для амортизаторов куплено, резинки приобретены.
Завтра амортизаторы от токаря заберу. Ну а теперь до хаты!
Следующий день, еду не в гараж, а жду звонка от токаря. Нет и нет звонка, время то идёт, автомобиль висит на подъёмнике. Ближе к вечеру не дождавшись звонка, поехал к токарю. Ну и что, я там увидел?! Стойки лежат, всего лишь резьба на них нарезана. И это за полтора дня! Завтра говорит с утра сделаю гайки и направляющую. Вся работа у меня встала, машина висит, время идёт. Нервы!
Буду ждать утра следующего дня.
Следующий день. Утро, а звонка всё нет и нет. Подождав до обеда, поехал опять. Приехал, всё как было так и лежит. Сейчас сделаю часа за два, говорит. В итоге, забрал я их в три часа дня.
Читайте также: Амортизаторы для хонда втх 1300
Ну а теперь в гараж, собирать амортизаторы.
Процесс сборки так же не составляет особого труда, возможно посмотреть в видеоролике.
Восстановленные однотрубные амортизаторы Jaguar XF неразборной конструкции своими руками в гараже
Взял 12000 рублей за пару.
1). Нарезать резьбу на трубе уже вскрытого амортизатора.
2). Снять фаску горловины и врезать сальник. 3). Изготовить гайку амортизатора.
Количество изделий по 2 штуке.
В итоге: Скидку говорит сделал, 6000 рублей с вас!
Масло для амортизаторов 800 рублей
Сальники для амортизаторов 800 рублей за пару
Резинки уплотнительные 500 рублей
Дорога до гаража от дома за три дня 800 рублей
Дорога от гаража до токаря за три дня 360 рублей
Два восстановленных амортизатора однотрубной конструкции от автомобиля Ягуар XF
Без штанов с таким ремонтом можно остаться самому, помогая другому!
Видео:Хотел ремонт амортизаторов Bilstein сделать. Показываю что из этого вышло. Стойки Bilstein B6.Скачать
Менять или… чинить: как и зачем ремонтируют амортизаторы
Замена стойки или амортизатора с точки зрения работы – не очень дорогостоящее событие, даже на довольно дорогих автомобилях, ведь это дело нехитрое. Но когда дело доходит до стоимости детали, общий ремонт начинает играть новыми красками, и чем дороже автомобиль, тем оттенки темнее. Взять хотя бы кроссоверы класса люкс – MB GL500 или BMW X5, у которых стоимость одной электронно-управляемой стойки амортизатора может достигать 1 500 евро. Цена за работу на этом фоне просто меркнет. А вспомнив главное правило подвески – если меняешь слева, замени и справа – можно получить мгновенно образовавшуюся седую прядь. Сегодня мы поговорим о возможности обойтись меньшим объемом крови и седых волос – ремонте амортизаторов и о том, почему он иногда лучше, чем новые «оригиналы».
К онечно, острый на язык читатель скажет: тот, кто покупает машину за несколько миллионов, может легко потратить сотню-другую на стойки. Это, конечно, справедливо, но только на первый взгляд. Во-первых, учтите качество дорожного покрытия, далекое от желаемого, и представьте, как быстро скончаются новые амортизаторы, установленные на автомобиль массой более 2,5 тонн. Во-вторых, не стоит отбрасывать факт умения считать расходы у людей, передвигающихся на GL500. А в конце виртуального тура представьте, что вам, владельцу X5, говорят: «Ремонт одного амортизатора встанет вам в 350 евро». Почти в 5 раз дешевле! И каким после этого будет ваше решение?
Об устройстве амортизаторов говорить не будем: достаточно было сказано в статье о замене стоек. Сегодня мы сконцентрируемся исключительно на поломках и их устранении.
Поломки
Одна из самых распространенных неисправностей амортизатора – это утечки рабочей жидкости через поврежденный сальник. Есть несколько причин, по которым ему приходит конец, и самая главная – трение. Самый простой вариант – когда срок службы вышел, и уплотняющая часть износилась. Но бывает, амортизатор начинает «потеть» или протекать, не пройдя и половины своего ресурса.
Причиной того может быть зима – вернее, морозы. Например, вы выехали куда-нибудь из теплого гаража, остановились выпить горячего шоколада и немного засиделись в кофейне. На штоке амортизатора из-за нагрева и последующего резкого охлаждения на морозе образовались крупинки льда. Они-то и порвут сальник на относительно новом амортизаторе. Кроме того, смерть сальнику может прийти и после попадания пыли и грязи на шток вследствие повреждения пыльника.
Сам шток «убить» тяжело, но он перемещается в направляющей втулке, в которую, в свою очередь, запрессованы тефлоновые кольца. Эти кольца, ясное дело, изнашиваются, и тогда шток начинает испытывать ударные нагрузки в контактной поверхности. Если вовремя не обратить на это внимание, можно будет разбить всю направляющую втулку – а это уже беда и с точки зрения безопасности вождения. Ну а про втулки амортизатора и говорить нечего, они могут порваться первыми. Заменить их – невеликая проблема, но бывает, что это просто не предусмотрено конструктивно.
Клапаны поршня – пожалуй, самые живучие элементы сборки: ломаться в них по сути нечему. Но бывает так, что через разрушенный сальник и разбитые тефлоновые кольца внутрь амортизатора попадают мелкие частички грязи. Вот они-то и могут доставить ряд неприятностей, самая печальная из которых – неплотное прилегание клапана. Тогда амортизатор будет «болтаться» на ход сжатия или отбоя – как повезет.
Читайте также: Амортизатор для татра 815
Еще может «порадовать» газ или воздух, попавший внутрь амортизатора. Проявляется это в слышимых ударах со стороны амортизатора при его работе. Удар возникает при прохождении пузырька воздуха через клапан и поршень, при котором стойка как бы резко проседает.
Как воздух может попасть в однотрубный амортизатор? Да очень просто – через износившееся уплотнительное кольцо разделительного поршня. Оно изнашивается постепенно, потому в определенный момент начинает «травить» газ в полость с рабочей жидкостью. Если вовремя не выявить проблемы с герметичностью, то независимо от того, двух- или однотрубный у вас амортизатор, произойдет вспенивание рабочей жидкости с потерей демпферных свойств и резко возросшим износом трущихся поверхностей. Если амортизатор двухтрубный, то по причине износа или, опять же, попадания посторонних частиц выходит из строя донный клапан, отвечающий за ход сжатия.
С поршнем все просто: скорее, износится уплотнительное кольцо, нежели сам поршень. Но правды ради стоит сказать, что есть на наших просторах «умельцы», которые и эту часть «укладывают на обе лопатки». Цилиндр также редко обращает на себя внимание, и единственное, чем может опечалить – это задиры из-за все той же грязи.
В случае с электронно-управляемыми амортизаторами, кроме чисто механических повреждений, проблемы возникают с перепускными соленоидами хода отбоя и сжатия. Если один из них подклинит, например, в открытом положении, то сделает подвеску очень мягкой только в одном направлении.
Диагностика
Каждый автолюбитель знает: если вы качнули автомобиль, а он колеблется, как на волнах – ясно, что с амортизаторами не все в порядке. Потеки рабочей жидкости тоже быстро обнаруживают в себе как минимум износ сальника. Но если вдруг покачивание автомобиля не дает какого-либо понимания проблемы, а поведение автомобиля в движении заметно отличается от нормального, на помощь может прийти специальный стенд для диагностики. Их на рынке множество – мы, к примеру, использовали Emmetec.
Амортизатор закрепляют в стенде: корпус – в подвижную часть, шток – к плите с тензодатчиком. Стенд имитирует работу амортизатора, перемещая его то медленно, то быстро. Благодаря датчику рисуется график жесткости амортизатора на ходе отбоя и сжатия на разных режимах работы. Мастер знает, как должен выглядеть график, и, если вместо плавных кривых он вдруг увидит какие-либо скачки или резкие переходы, от него последует приблизительный, но уже более конкретный вывод о техническом состоянии «аморта».
Ремонт
В любом случае, если амортизатор попал в цех ремонта, его разбирают – хоть это и не так просто. Дело в том, что в былые времена амортизаторы были разборными изначально. Ремкомплекты на них можно было приобрести в любом магазине… ну или почти в любом. Нынче производителям невыгодно, чтобы деталь можно было отремонтировать, потому с завода они либо заварены, либо завальцованы.
Вальцовка тоже бывает разная, и от этого зависит и сложность разборки. Если амортизатор однотрубный газонаполненный, то сначала из него стравливают газ. Срезав удерживающую часть и вытянув внутренности, все детали тщательно моют в керосине.
В любом случае после разборки, какой бы ни была ее изначальная причина, заменяют уплотнительное кольцо поршня, сальник и тефлоновое кольцо направляющей втулки, а также рабочую жидкость амортизатора.
Если на штоке обнаружится коррозия, он без сомнений отправится под замену. Проточить и отшлифовать его не получится – это не блок цилиндров с ремонтными размерами, здесь это не заложено конструктивно, а вдобавок есть необходимость в хромировании.
Последнее – довольно дорогостоящее удовольствие, поэтому нецелесообразное. Но в случае совсем незначительных «притирок» шток все же можно будет отполировать пастой ГОИ.
Попадание частиц под клапаны «лечится» обычной промывкой и контролем поверхности – чтобы плотность прилегания клапана была нормальной.
О проблеме донного клапана у двухтрубников говорилось выше: так вот, в случае неисправности этот клапан заменяется в сборе.
У однотрубных амортизаторов заменяют уплотнительное кольцо разделительного поршня. Внутренняя поверхность цилиндра поршня тоже полируется. Иногда бывает так, что выточить шток самостоятельно проще и дешевле, чем заказать новый – это относится к различного рода тюнинговым амортизаторам. А в нашем случае выточили не только шток, но и выносной газонаполненный цилиндр амортизатора, так как оригинальный потерял в герметичности.
Читайте также: Устройство амортизаторов для мото
Кстати, одной из проблем на пути к ремонту амортизаторов может быть их «американскость» – дюймовая система исчисления, которая может стать на пути подбора сальников. Вообще же в наличии комплектующих и ремонтных комплектов недостатка нет, потому ремонт и выходит суммарно дешевле нового.
Жидкость для наполнения амортизаторов используют разную и от разных производителей, но поиск идеальной не заканчивается никогда.
Наш мастер сказал, что долгие поиски идеальной по соотношению цена/качество рабочей жидкости привели к авиационному маслу АМГ-10. Получается дешево и очень качественно, а заодно с ним не переплачиваешь за нашумевший бренд.
Ну а еще одна – возможно, самая приятная – особенность ремонта в том, что мастер имеет возможность, пусть и в небольшом диапазоне, но перенастроить характеристики амортизатора. Это будет понятнее на примере, благо таковой был: из одной ближневосточной страны привезли Kia Sportage. В общем-то, машина, как машина – но езда в условиях отечественного дорожного покрытия была сравнима со скачками на отбойном молотке. Хозяину это надоело, и он обратился в мастерскую. Для мастера это был первый опыт «вскрытия» совершенно нового амортизатора, проехавшего километров 300. Результатом перенастройки же владелец остался очень доволен – в силу того, что получил нормальную подвеску за относительно небольшие деньги.
Вдобавок по вашему желанию амортизатор можно сделать регулируемым, установив крышку с золотником. Увеличивая или снижая давление газа, вы сможете немного вмешиваться в характеристики жесткости сжатия и отбоя.
После ремонта
Выполнив все ремонтные операции, амортизатор собирают воедино. Уже разобрав неразборную деталь, делать ее снова неразборной смысла нет. Как поступают со «вскрытыми» амортизаторами? Срезают часть корпуса и наваривают новую, такого же размера, но с более толстой стенкой, чтобы была возможность нарезания резьбы.
Для надежности шва используют специальный стенд для резки и сварки. Завершается сборка установкой и затяжкой гайки крепления.
Теперь амортизатор с рабочей жидкостью необходимо заполнить газом, чтобы создать газовый подпор. Если амортизатор двухтрубный, то для этого используют специальный переходник, устанавливаемый над штоком и немного раздвигающий кромку сальника.
Если конструкция однотрубная, то изготавливают крышку с золотником, которую устанавливают в корпус.
Стоит упомянуть, что существовали конструкции, позволяющие заполнить однотрубник без вмешательства в конструкцию и нарушения целостности. Речь, например, об амортизаторах старой Audi A8. Однотрубные, разборные – счастье для ремонтника… Но и они канули в Лету.
Собрав амортизатор полностью и заправив газом, его снова отправляют на стенд для успокоения совести мастера, его отремонтировавшего. Если с графиком все в порядке, амортизатор уходит на склад и далее владельцу. По желанию корпус могут выкрасить в «оригинальный» черный цвет.
Ресурс
Самый волнующий вопрос, который беспокоил нас в начале разговора, касался ресурса амортизатора после его ремонта. Из умных книг мы, например, знаем, что после «капиталки» ресурс ДВС восстанавливается не более, чем на 70–80% от нового. В случае с амортизаторами мастер уверил, что ресурс восстанавливается практически на 100%. Некоторые производители дают гарантию на новые амортизаторы в год без ограничения пробега – так вот, не все, но определенная часть мастерских может с уверенностью дать такую же гарантию после ремонта. Но решать, чинить их или менять, все же вам.
Послесловие
Интересное дело: говорят, если машина ездила по хорошим дорогам, вроде европейских, значит, амортизаторы у нее изначально в порядке и пройти могут не одну тысячу километров – не то, что по нашим ухабам. Но на практике выходит, что заменяются они примерно с одной и той же периодичностью независимо от географии – просто характер износа разный. У нас из-за больших ходов и крайних точек разбиваются втулки и сальники. У них – ходы небольшие, но это значит лишь то, что на шток в очень небольшом диапазоне будет воздействовать повышенная нагрузка, которая и «вытрет» его. Так что хорошая дорога – не всегда залог «бессмертных» амортизаторов.
Особая благодарность в подготовке материала и консультациях компании Мастер Сервис (MSG), контактные данные +7 (800) 350-99-23 (Москва), +380 (57) 738-33-08 (Харьков).
