Мощностной клапан в системе выпуска 2-тактных двигателей.
Чистка, регулировка и замена RAVE клапанов с датчиком на снегоходах
Описание
BRP (SKI-DOO & LYNX) О работе RAVE клапанов на E-TEC
mikelari
Клапана Е-ТЕС 3D RAVE снегохода Ski Doo: описание работы, диагностика, разборка, замена, регулировка
Просто, но не гениально: что может не работать в системе вентиляции картера?
Теория газов
Открыто и закрыто
Работает или нет?
🎦 Видео

Видео:Чистка REV VES клапанов снегоход polaris.Скачать

Мощностной клапан в системе выпуска 2-тактных двигателей.

Мощностной клапан Kawasaki (KIPS): 1 — основной выпускной канал; 2 — дополнительные выпускные каналы; 3 — резонансная камера; 4 — золотники. Слева — работа клапана на высоких оборотах, справа — на низких.

Все эти системы — механические и электрические — хоть и немного, но отбирают мощность у двигателя. Инженеры фирмы Rotax, придумавшие устройство под названием Rave, поступили хитрее — воспользовались дармовой энергией отработавших газов: давление в глушителе пропорционально нагрузке на двигатель, значит, его можно привлечь для управления мощностным клапаном! Отработавшие газы под давлением поступают в камеру клапана (см. рисунок) и, преодолевая силу пружины, поднимают заслонку. Канал, соединяющий камеру и выпускную систему тонкий — поэтому колебания давления у выпускного окна сглаживаются. Эта система хороша еще и тем, что клапан реагирует не только на обороты двигателя, но и на величину нагрузки на двигатель. Чем больше открыта дроссельная заслонка и чем выше обороты двигателя, тем большую мощность развивает мотор. А значит, тем больше давление в выпускном канале и тем шире откроется мощностной клапан. Разница давлений возле выпускного окна велика. Сравните: 6,2 атм. при максимальном крутящем моменте и 4,4 атм. при 4000 об/мин! Причем наиболее резкое увеличение начинается после 7000 об/мин. При меньших оборотах заслонка перекрывает выпускное окно на 20%.

Система оказалась очень эффективной, вот почему ее много лет применяли в мотокроссе. 125-кубовые моторы развивали 32 л.с. при 11700 об/мин — казалось бы, не много. Но этой мощности сопутствовал невероятный для такого рабочего объема крутящий момент: 17,2 Н.м при 9000 об/мин!

Все вышеописанные системы существенно улучшили показатели двухтактных двигателей. Но им были присущи и недостатки, с которыми конструкторы до конца так и не справились: затраты мощности на управление клапанами (кроме Rotax Rave), оказались слишком велики, чтобы на них не обращать внимание. Основная причина того, что золотники и заслонки двигались туго, а иногда и клинили — нагар. Избавиться от него не помогли даже самые современные масла. Разработчики системы YPVS с электронным управлением запрограммировали «мозги» так, чтобы каждый раз при включении зажигания золотник несколько раз поворачивался туда-сюда, дабы соскоблить отложившийся на его теле нагар. Мощностные клапаны клинили еще и из-за сильной деформации деталей клапана при нагреве. Особенно сильно перекашивало механизм двухцилиндровых моторов. Чтобы валы разных цилиндров не застыли намертво после хорошего прохвата, их соединяли через муфту.

Но вот что самое существенное: мощностной клапан эффективен только на форсированных моторах, чем выше уровень форсировки — тем больший эффект. Из отечественных двигателей только у «Иж-ПС» и, может быть, у«Иж-Ю4» после установки такого устройства могут стать лучше характеристики, да и то, если их оборудовать хорошо настроенной выпускной системой. И вот теперь резюмирующий ответ на вопрос читателя: пристраивать мощностной клапан к «Иж-П5» — бессмысленная затея.

Мощностной клапан Rotax (Rave): 1 — камера клапана; 2 — гибкая мембрана; 3 — пружина; 4 — заслонка; 5 — канал, через который давление поступает в камеру клапана.

Видео:Собираем RAVE клапана правильно!Скачать

Чистка, регулировка и замена RAVE клапанов с датчиком на снегоходах

Описание

Чистка и регулировка RAVE клапанов на снегоходах
При диагностике снегохода, анализируется работа R.A.V.E. (Rotax Automatic Variable Exhaust) клапанов и система мониторинга может рекомендовать провести комплекс работ по очистке и регулировке RAVE клапанов.
Для чего RAVE клапана?
Клапаны RAVE (Rotax) корректирует высоту выпускного порта, это делается, для того, чтобы повысить диапазон мощности двигателя и его крутящий момент. Увеличение происходит на всех оборотах коленчатого вала. Помимо этого клапаны организуют более стабильное сгорание, уменьшают расход бензина. Повышение показателей по мощности и крутящему моменту на низких оборотах коленчатого вала двигателя. 3D RAVE с электронным управлением и боковыми клапанами (цилиндрами). 3-х позиционные клапаны управляются модулем ЕСМ через предварительно рассчитанную карту (данные от датчика TPS, обороты коленчатого вала двигателя по отношению к положению соленоида).
Как работает RAVE клапана?
Система можно отнести к гильотинной, клапан перекрывает выпускное отверстие, делая его малым для холостого хода и малых оборотов, или открывая все выпускные порты на высоких оборотах.
Если перекрыть выпускное окно, RAVE клапан не только уменьшает выпускное окно, но и делает его ниже, меняя фазы газораспределения. На что влияет данный эффект RAVE клапана? По сути, рабочие газы дольше воздействуют на поршень, прежде чем тот, двигаясь вниз, откроет выпускное окно. Эффективная уловка, но она позволяет улучшить показатель по крутящему моменту на низах.
Привод клапана может быть электро-механический, а также пневматический (R.A.V.E 2).

Читайте также: За что отвечает клапан в компрессоре кондиционера

ВАЖНО! На холостых оборотах происходит самоочистка клапана, по звуку напоминающая тиканье часов, но её недостаточно. Узел требует регулярного обслуживания.

В сервисе COOL MOTORS ваш снегоход продиагностируют и в случае необходимости, почистят и отрегулируют RAVE клапана.

Звоните по телефону. 343 3840-440 И приезжайте в наш сервис по адресу: Екатеринбург, Бахчиванжи 41.

Видео:Клапана - Снегоходы Ski-doo E - тек чистка рейв клапановСкачать

BRP (SKI-DOO & LYNX) О работе RAVE клапанов на E-TEC

mikelari

Активный участник

Это вопрос к людям имеющим знания по работе RAVE клапанов, и о сигналах с датчиков E-TEC влияющих на управление клапанами RAVE.

Из документации по E-TEC :
-холостой ход — клапана закрыты
-обороты 7000 — клапана в среднем положении
-обороты 7500 и выше клапана открыты

Про диапазон от холостых до 7000 информации нет.
Про диапазон от 7000 до 7500 информации нет.
Линейная или нет зависимость % RAVE от оборотов в каком либо диапазоне не ясно.

ECM управляя RAVE, ориентируется на :CPS APS ATS CTS TPS KS
но все же, подозреваю обороты ( плюс ускорение оборотов) являются основным определяющим фактором при воздействии ECM на соленоид RAVE (может ошибаюсь).

Я на ходу в течении 15 минутной поездки снял параметры через 1 секунду , и по теме привожу следующее:

Пракический заезд дал такие результаты:
n=0000 -6300 rave=0 %
n=6400 rave=30%
n=6500-6700 reve=40%
n=6800-7200 rave=45%
n=7300-7700 rave=50%
n=7800-8300 rave=100%

В диапазоне от 6300 до 6400 резко открывается от 0 до 30 %.
В диапазоне от 7700 до 7800 резко открывается от 50 до 100 %.

Нормально ли это не знаю.
Может нелинейность связана с отложениями на клапанах, а может так и должно быть.
В шоп мануле имеется упоминание, что при прохождении клапанами среднего положения имеется ощутимое увеличение сопротивления применяемому на клапан воздействию.
Зафиксировано несколько не активных ошибок- RAVE кланана не достигли закрытого положения. Что с этим делать понятно, сейчас вопрос в принципах работы.
Можно ли считать обороты основным определяющим фактором при воздействии ECM на соленоид RAVE, если да, то нормальные ли результаты я получил, или линейность должна быть.
Также из заезда я не понял логику связи по датчику детонации ( а сигнал с датчика иногда достигает 100% значения) и реакции на это RAVE.

У кого есть точные данные по логике работы и связи RAVE c датчиками E-TEC , пожалуйста сообщите.

Видео:Проблемы с работой rev клапанов на brp e-tec 600 800, а так же почему умирают эти моторы. Часть 1Скачать

Клапана Е-ТЕС 3D RAVE снегохода Ski Doo:
описание работы, диагностика, разборка, замена, регулировка

ЗАМЕЧАНИЕ ПЕРЕВОДЧИКА
Это перевод части мануала — сам никогда этих процедур не выполнял.
В оригинальном документе используются следующие сокращения:
PTO — (Power Take Off) — Вал Отбора Мощности — т.е. имеется ввиду со стороны вариатора (цилиндр, форсунка и т.д.)
MAG — MAGneto — МАГнето — т.е. со стороны магнето.

NEW — Запчасть должна быть заменена на новую после снятия.

В процессе сборки/установки применяйте указанные на схеме выше моменты затяжки и сервисные принадлежности. Очищайте резьбу перед нанесением фиксатора резьбовых соединений.

Предупреждение!
Строго придерживайтесь указанных моментов затяжки.

Снятые стопорные детали (например: фиксирующие шпонки, эластичные стопорные гайки, соединители с автоблокировкой, шплинты, и т.д.), должны быть заменены новыми.

Замечание
Шланги, кабели и стяжки, удаленные во время процедуры, должны быть повторно установлены согласно фабричным стандартам.

Ниже приведены основные возможности клапанов Е-ТЕС 3D RAVE.

— RAVE клапана связываются электронным масляным насосом.

— За положением RAVE клапанов следит ЕСМ. Для чего используется датчик на эффекте Холла (RPS; RAVE position sensor).

— Только один соленоид используется, чтобы активировать RAVE клапана.

— Перемещение RAVE клапанов синхронизируется и отслеживается с помощью соединительной перекладины.

ЕСМ использует следующие параметры для управления 3D RAVE клапанами:

— Степень ускорения коленчатого вала (CPS)

— Температура двигателя (CTS)

— Положение дроссельных заслонок (TPS)

3. Впускные шланги (вакуум и давление на RA VE клапаны)

4. Электронный масляный насос

5. Маслопроводы RAVE клапанов

Соединительная перекладина используется для того что бы RAVE клапана открывались и закрывались синхронно друг с другом. Это обеспечивает бесперебойную работу двигателя.

Если соединительная перекладина демонтирован была демонтирована, потребуется выполнить дополнительную регулировку. Кроме того, B.U.D.S. должен использоваться, чтобы установить положения RAVE клапанов.

Датчик положения RAVE (RPS) обеспечивает ЕСМ его фактическое положение. Закрытый, среднее положение или открытый. Он информирует ЕСМ, что RAVE клапаны действительно в ожидаемом положении так, чтобы надлежащее количество топлива было впрыснуто, а также применены другие необходимые рабочие параметры.

Читайте также: 16 клапан ваз 2110 ошибка 2

Механизм 3D RAVE использует только один соленоид, чтобы переместить клапаны в желаемое положение.

РАСПОЛОЖЕНИЕ ШЛАНГОВ КАРТЕРА, КОНТРОЛЬНЫХ КЛАПАНОВ И ТРОЙНИКОВ ОТНОСИТЕЛЬНО СОЛЕНОИДУ

РАЗДЕЛЕНИЕ СОЛЕНОИДОМ ВАКУУМА / ДАВЛЕНИЯ

ЕСМ управляет соленоидом следующим образом.

Видео:Rotax 850 E-tek Summit X. чистка рейв клапанов. замена сальников и реальный вес снегохода.Скачать

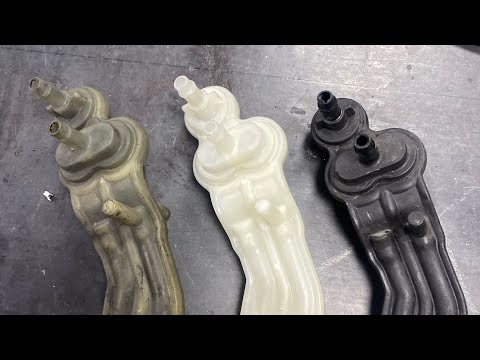

Просто, но не гениально: что может не работать в системе вентиляции картера?

Иногда с автомобилем случаются вещи, которые сильно расстраивают его владельца. Что-то стал жрать масло, дроссельная заслонка постоянно грязная, масло из всех щелей течёт… Даже воздушный фильтр в этом масле. Наверное, пора думать о «капиталке». Деньги, деньги, деньги. Боль, тоска, безысходность. А может, рано точить бритву и наполнять ванну тёплой водой? Может, не всё так плохо, и решение проблемы кроется в маленькой и не такой уж дорогой детальке со странным названием «клапан PCV»?

Теория газов

Все мы прекрасно помним, что мотор работает вследствие сгорания топливо-воздушной смеси. В момент, когда в камере сгорания начинается этот очень красивый, но невидимый глазу процесс, там резко возрастает давление. Это давление толкает поршень вниз, поршень давит на свою шейку коленвала, а тот выполняет свою непосредственную работы: преобразует поступательное движение шатуна поршня во вращательное, которое передаёт на маховик двигателя. Картинка идеальная, но в жизни, как вы понимаете, что-то всегда идёт не так. В нашем случае не все газы, образующиеся во время горения, выходят потом через выпускной клапан в систему выпуска. Часть их обязательно прорывается в картер. Грубо говоря – под поршень. Происходит это по простой причине: как бы плотно ни прилегали компрессионные кольца, у них всегда есть хотя бы минимальный зазор – иначе поршень просто не смог бы ходить внутри цилиндра. А на холодном моторе этот зазор ещё больше, так что газ, который находится под очень большим давлением, лазейку в картер мотора всегда найдёт. Чем это грозит?

В этих газах есть всё то, чего не любит моторное масло. Не полностью сгоревший бензин, пары воды (они всегда есть в воздухе), частички нагара – всё это оседает в моторном масле. Ничего хорошего, конечно, после этого не происходит: масло усиленно стареет и перестаёт нормально работать. Но это не самое страшное.

Гораздо хуже, что в картере просто не должно быть высокого давления, а картерные газы его сильно увеличивают. Последствия этого процесса очень неприятные. Газы буквально распирают мотор, и он начинает выдавливать из себя всё лишнее. А когда мотор «пучит», лишним ему кажется всё: и картерные газы, и масло. Газы стараются выйти через масляный щуп, выталкивая его наружу, через маслозаливную горловину и все прочие места. В том числе – и через все уплотнения и сальники. Если ему удаются вытолкнуть сальник коленвала, то через него потечёт и масло.

Одним словом, как-то эти газы надо выводить. И для этого придумали систему вентиляции картерных газов.

Открыто и закрыто

Изначально система вентиляции была примитивной – открытого типа (или эжекционная). Помните такое потрясающее слово – сапун? Вот это и было той самой открытой системой вентиляции. Через гордо торчащий сапун в атмосферу выбрасывались картерные газы со всеми их прелестями в виде сажи, масла и прочей гадости. А иногда оттуда ничего не выбрасывалось, потому что особой эффективностью такая система не отличалась.

Не отличалась хотя бы просто потому, что на холостых оборотах давления картерных газов не хватало, чтобы они выводились из мотора. Всё прорвавшееся в картер в нём и откладывалось в масло. Кроме того, всегда была вероятность через сапун хватануть грязного воздуха, который потом оказался бы в картере. Там все примеси из этого воздуха осели бы в масло, а это существенно снизило бы ресурс цилиндро-поршневой группы. В общем, ничего хорошего в сапуне не было, и система прямо-таки требовала серьёзного пересмотра. И в результате такого пересмотра появилась современная система PCV (positive crankcase ventilation) – принудительная система вентиляции.

Системы PCV отличаются по реализации. Они могут быть проще или сложнее, с двумя контурами, с эжекторным насосом, с редукционным клапаном. Но мы рассмотрим самую простую и распространённую систему с одним клапаном PCV. Итак, как это работает?

Разработчики этой системы использовали особенность впускного коллектора: в нём создаётся разрежение. Особенно сильным оно бывает на холостых или минимальных оборотах. Если соединить тот самый воображаемый сапун открытой системы с впускным коллектором, разрежение будет вытягивать картерные газы. Кроме того, они будут поступать опять во впуск, а не в атмосферу, что люто обрадует экологов. Остаётся только решить две проблемы: как дозировать это самое «всасывание» со стороны коллектора и как не дать вместе с картерными газами попасть во впуск маслу и прочим ненужным там фракциям.

Читайте также: Размер клапанов ямз 7511

Решением первой задачи занимается как раз тот самый клапан PCV. Во время работы на минимальных оборотах он практически закрыт. А значит, в коллекторе остаётся разрежение, а так как в таком режиме выброс картерных газов минимален, даже небольшого их отвода вполне достаточно. По мере роста оборотов коленвала клапан начинает открываться. Это необходимо по двум причинам: во-первых, разрежение падает, а значит, нужно более интенсивно откачивать газы, а во-вторых, количество этих газов растёт. Открытие клапана позволяет удалять большое количество газов даже при небольшом разрежении во впускном коллекторе.

Второй вопрос – это очистка картерных газов. Тут есть несколько способов, но наиболее простой и очевидный – это установка маслоотделителя. В нём есть сложный лабиринт, по которому движутся газы. Во время прохождения лабиринта скорость движения падает, а капельки масла оседают на его стенках, откуда стекают обратно в картер. Более-менее чистый воздух после этого поступает опять во впуск. Конечно, маслоотделители бывают разных конструкций – лабиринтные или центробежные, но задачу они решают одну и ту же.

У системы PCV есть ещё одно небольшое, но важное преимущество: после пуска холодного мотора в мороз в дроссельную заслонку попадает и тёплый воздух из системы вентиляции. Прогрев проходит быстрее и теоретически – менее травматично для холодного пуска. Правда, при условии, что система исправна. А она иногда всё-таки выходит из строя.

Работает или нет?

Существуют десятки способов проверить, работает ли клапан PCV (для краткости – КВКГ, клапан вентиляции картерных газов). Почти все они порождены сумрачным народным гением и сводятся к тому, чтобы проверить, прут ли газы из мотора или нет. Наиболее простой способ – открутить крышку маслозаливной горловины и посмотреть, что произойдёт дальше. Если приложить руку и почувствовать давление валящих оттуда газов – КВКГ не работает. Отчасти правда в этом есть, но не во всём. Потому что если, например, поршневая очень устала жить, то повышенное давление тоже будет. Даже если клапан работает. А на некоторых моторах (например, BMW с Valvetronic, N42, N46 и иже с ними) даже с исправной системой вентиляции некоторое давление может быть, так что этот способ помогает мало. То же самое и насчёт всасывания воздуха. Мол, в исправном моторе крышка будет присасываться к горловине. Обычно – да, но не обязательно. Если всасывается очень сильно, то, возможно, клапан заклинил в открытом положении или у него порвалась мембрана.

Всё то же самое относится и к проверке воздушного фильтра. Масло на этом фильтре – это не обязательно признак почившей системы вентиляции. Оно там может быть из-за той же убитой поршневой группы. Однако если вы уверены, что ЦПГ исправна, а масляный щуп вылетает со своего места, это действительно может быть признаком неисправности системы ВКГ. Особенно если есть сопутствующие проблемы (например, то же масло на воздушном фильтре).

Есть ещё один способ проверки, о котором часто говорят в Интернете, – снять клапан и потрясти им. Если внутри ничего не бренчит, он заклинил. И это тоже не лучший способ диагностики.

Гораздо лучше снять патрубки вентиляции (обычно это сделать не сложно) и посмотреть, что у них там внутри. Если они забиты отложениями, то клапан, скорее всего, тоже забит и, вероятно, не работает. В этом случае патрубки стоит промыть, а клапан просто поставить новый. Заодно есть повод как минимум проверить компрессию: может оказаться, что этот шлак в системе неспроста, и пора подумать о ремонте мотора.

Не стоит забывать о том, что лабиринт маслоотделителя тоже со временем покрывается отложениями. Это приводит к похожим симптомам: в картере растёт давление, возможны течи масла через уплотнения и сальники. В этом случае всё приходится промывать. Самое печальное, что грязные картерные газы могут загадить не только дроссельную заслонку и весь впуск, но и сократить этой дрянью жизнь другой системе – системе рециркуляции отработавших газов EGR. Так что затягивать с ремонтом вентиляции не стоит.

Ну и последнее. Когда маслоотделитель забит, масло может попадать прямо во впуск. Это приводит к дымности, а если система вообще на ладан дышит, то к росту расхода масла. Всё это по симптомам похоже на износ маслоотражательных колпачков или поршневых колец. Не стоит сразу лезть в кубышку (если она вообще есть) и торопиться всё это менять. Иногда достаточно привести в порядок систему вентиляции картерных газов, и проблема решится малой кровью.
