Рисунок протекторов шин мотоциклов (8 видео)

Собственно, мотоцикл отличается своей универсальностью. При желании любой инженер может добиться совершенно разных характеристик, меняя ряд функциональных узлов. Одним из важнейших составляющих в определении характеристик мотоцикла становится вид протектора резины. Это не шутка, а очень серьезный вопрос. Моторезина в современном мире делится на такое количество подразделений, что разбираться в ней можно сутки на пролет.

Логика классификации протектора мотошин:

Характер езды, условия эксплуатации
Сезонность
Мощность двигателя
Симметрия и направленность

Содержание

Слики
Дорожно-спортивная резина
Дорожная резина
Туристические и вседорожные протекторы
Внедорожная резина и спортивная резина кросс/эндуро
Сезонность
Мощность двигателя
Симметрия и направленность
Колесные споры — важное дело
ХЗ: Что нужно знать про шины
📽️ Видео

Видео:Почему передняя моторезина стоит наоборот? Подробное объяснение.Скачать

Мотошина обязана отвечать стандартам своего типа мотоцикла, чтобы наилучшим образом отрабатывать в боевых условиях.

Протектор шин складывается из рисунка, который получается в следствии формы и глубины водоотводящих канавок. Чем меньше канавок, тем лучше сцепление в сухую погоду. Отсюда появляется первый вид моторезины — гоночные слики.

Видео:Мото резина для Мотокросса и Эндуро - Какую выбрать? / Rolling MotoСкачать

Слики

Идеально гладкая резина, суть которой максимальное сцепление с поверхностью трека. Водоотводящие канавки такой резине не нужны, так как заезды планируются в сухую погоду, на влажном покрытии такая резина будет проскальзывать и терять сцепление. Поэтому на гоночной резине в город выезжать никто не рекомендует, это сугубо спортивная трековая специфика, которая имеет ряд ответвлений со специализированной нарезкой канавок, под необходимые условия типа дождя, ограничения по мощности и уровню пилотирования на треке.

Видео:Мотошины: Как выбрать нужные? Смесь. Каркас. Рисунок. На примере MichelinСкачать

Дорожно-спортивная резина

Протектор такой резины имеет необходимое количество канавок, чтобы не свести пилота в кювет при первом легком дожде или росе на дороге. Эта резина имеет достаточно быструю скорость прогрева, чтобы пилот смог разогреться в дороге, а не проводить танец с бубном и грелкой, как профессиональный трековый пилот. Однако за скоростные способности приходится расплачиваться маневренностью при дожде. Протектор не спасет пилота городского спортбайка даже при среднем дожде, колесо не будет справляться с влагой, дождь придется пережидать. К слову, эта резина более живучая, нежели трековая, так как рассчитана не на пару кругов заезда, а на езду весь сезон.

Видео:Правильность установки покрышек по протекторуСкачать

Дорожная резина

Уже в названии все сказано. Такая резина создается с максимальным комфортом для езды по дорогам общего пользования. Она не подразумевает штурма песчаных гор или ныряние в грязевые ванны, она не сделает вас первым среди гонщиков RSBK. Ее протектор четко выверен, чтобы вы спокойно доехали из точки «А» в точку «Б» при любой погоде с максимальным сцеплением на асфальте. Большое количество канавок, но не очень глубоких, так как высокий рельеф уже ближе к туристическим моделям, которые сходят с накатанного автобана в поисках приключений на грунтовые дороги.

Видео:Шины с нарезанным протектором: в чем опасность и как распознать обманСкачать

Туристические и вседорожные протекторы

Сюда относится все, что уже перевалило за простые городские протекторы, но не выросло по злобе рисунка до внедорожного характера. Туристические и вседорожные варианты отличаются повышенной выносливостью, так как выдерживают нагрузку не только мотоцикла с пилотом, но и кучу необходимых в путешествии вещей. Протектор меняется на четкий рисунок, способный одинаково успешно помогать мотоциклу на простых дорогах и за их границами.

Видео:Мотоциклетная резина. Всё что вы хотели узнать но стеснялись спроситьСкачать

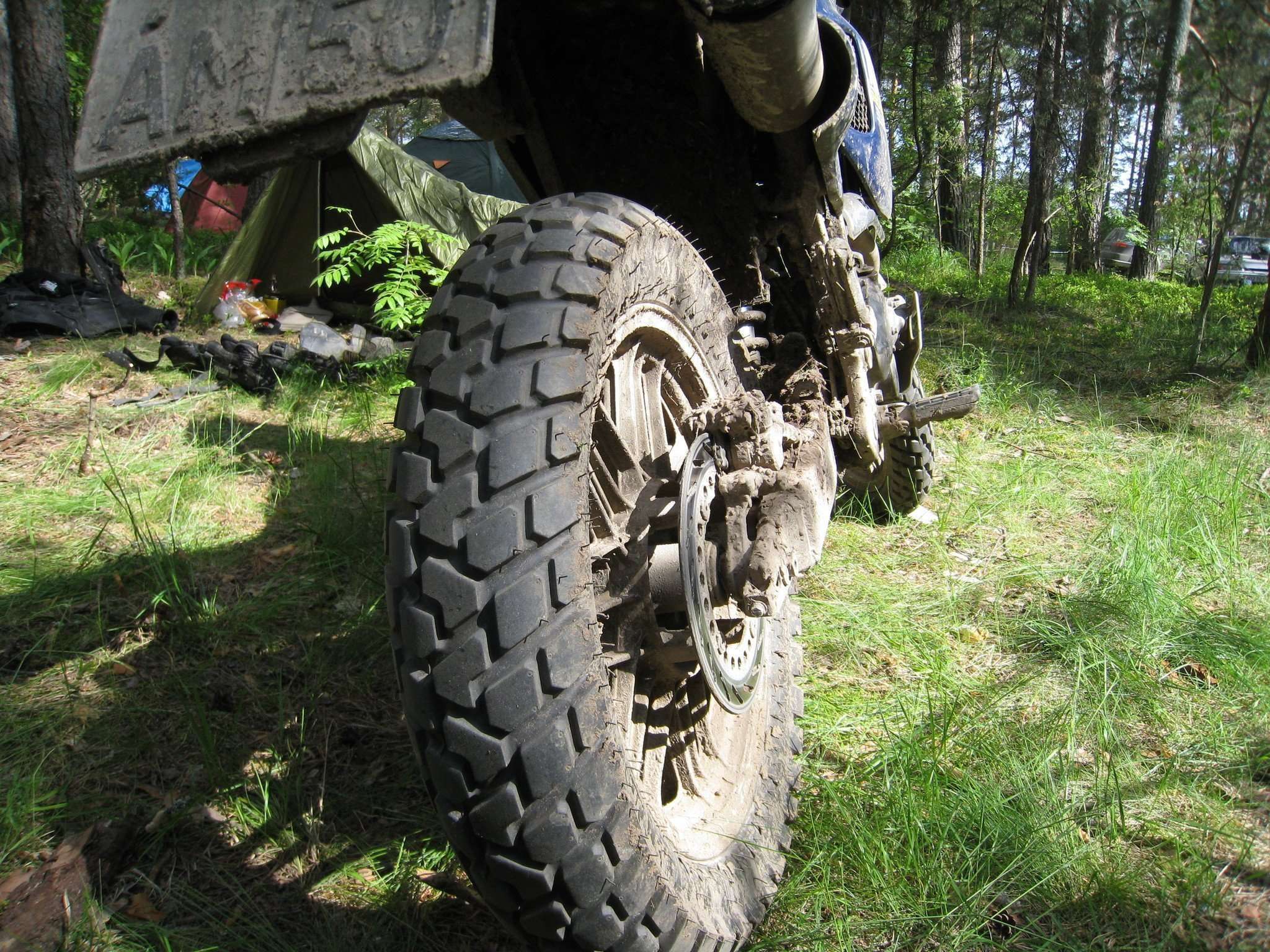

Внедорожная резина и спортивная резина кросс/эндуро

Самая «злая» резина из всех, так как имеет ярко выраженный протектор, который будет беспощадно выгрызать землю и выталкивать вас из грязи, песка и всего того, что может попытаться вас остановить. Такая резина не рассчитана на езду по гладкому асфальту, так как ее сцепление с ровной поверхностью минимально. Этой резине подавай почву, за которую она будет цепляться выпуклым протектором.

Конечно, эту первичную классификацию можно делить до бесконечности. Но мы выделили основные показатели и этого пока достаточно.

Видео:Всё о резине мотоциклаСкачать

Сезонность

Да, у мотоциклов тоже есть сезонность в выборе резины. Относится это в первую очередь к туристам, которые даже в межсезонье дома не сидят и к экстрималам-спортсменам, которые и зимой погонять любят. Для таких мотошин используется более сильный каркас и более эластичные сплавы резины. Отдельным пунктом идет наличие шипов.

Видео:Расшифровка Кодов МоторезиныСкачать

Мощность двигателя

— Есть ли разница, какая мощность двигателя? Разве мало характера езды, для выбора протектора?

Для малокубалатурных мотоциклов есть своя резина, если не трогать кроссы и эндуро, а рассматривать скромных городских представителей и скутеры, то для них есть протектор который нацелен на износ (часто торможение, не всегда правильное) и защищен от большого количества ударов (маленький вес мотоцикла/скутера не способен быстро гасить удары от глубоких ям или наезда на препятствия). Сам рисунок протектора не будет отличаться ярко выраженным характером, так как езда у таких мотоциклов обычно тихоходна и происходит в рамках города.

Читайте также: Шины для хундай туссан

Чем больше кубалатура мотоцикла, тем большие скорость и вес должна выдерживать резина.

Видео:Покрышки и их НАПРАВЛЕНИЕСкачать

Симметрия и направленность

Это инструмент для улучшения характеристик, симметричные и направленные рисунки протектора самые лучшие для езды на мокром или скользком покрытии, в условиях резкой спортивной езды.

Симметричный рисунок без направления — стандартный набор для простых дорожных заездов.

Асимметрия без направления подходит для повышенных нагрузок, а вот асимметрия с направлением рисунка протектора — редкий и узконаправленный вариант, который необходим для достижения четко поставленных целей на отдельно взятом куске маршрута.

Видео:Нарезка протектора. Регрувер из паяльникаСкачать

Колесные споры — важное дело

Недавно в спокойном и уютном «гаражном закутке» нашего уважаемого электронного издания разгорелся спор (https://omoimot.ru/garage/586), случайно поднятый Андреем Кругловым при описании процесса «переобувания стального коня в новые тапки». Наш уважаемый Androny только «кинул приманку». Уточняющий вопрос об «определенных странностях» формирования рисунка протектора переднего колеса мотоцикла, подлил порцию масла в огонь. И, что называется – понеслось!

Итак, изначально прозвучал вопрос: «Почему «елочка» протектора у автомобильной резины на всех колесах ориентирована в одну сторону, а у мотоциклов резина устанавливается разнонаправленно?

«На заднем колесе ёлочка в «правильную» сторону, т.к. там требуется лучшее зацепление при разгоне, а на переднем «наоборот» — для лучшего торможения. Фраза скопирована со страницы одного из продающих резину мотосайтов, отсылку на который я приводить не буду. А, Вы верьте, мол, на слово – мы резиной торгуем уже не первый год. Это весомый аргумент в беседе с покупателями. И мы верим… Правильно… Мысли, выложенные на сайтах, в последствии «подтвержденные» продавцом, на потребительские свойства конкретного изделия не влияют, но надежно удерживают человеческое сознание в «нужном» для торговли–двигателя прогресса направлении. А резина, получив потребительские свойства в процессе изготовления, будет их реализовывать вне зависимости от воли райдера, его знаний и понимания сути процесса. Как говориться — и хорошо!

Можно было долго судить и рядить, но конкретный ответ точен и убедителен.

Оригинал статьи с аргументированным мнением по возникшему спору

« …Силы, действующие на ЗАДНЮЮ ПОКРЫШКУ, разгоняют мотоцикл. В вертикальном положении мотоцикла эти силы направлены вдоль покрышки, соответственно направлены и канавки в её центре — вдоль. Однако, чем больше мотоцикл наклоняется, тем больше отклоняются и прорези от продольной оси, доходя так до боковин. Сонаправленным положением канавок и сил, действующих на колесо в пятне контакта, минимизируется износ резины. …На изъезженной покрышке вы можете заметить, что канавки плавно возникают из неоткуда, и это происходит потому, что в этом месте они не сонаправлены с действующими силами, а составляют с ними прямой угол…

Что касается ПЕРЕДНЕГО КОЛЕСА, то преобладающие силы, действующие на него, не разгоняют, а тормозят мотоцикл (не колесо тормозит, как в аргументе спора, а силы, действующие на колесо сопротивляются движению мотоцикла — это не случай зажатия правого рычага на руле, прим. автора). Тормозные силы направлены в противоположном направлении к разгоняющим, и, чтобы предотвратить неравномерный износ покрышки, её рисунок следует направить ровно в противоположном направлении, по отношению к задней. Рисунок протектора по дуге расходится к боковинам, чтобы быть сонаправленным с силами, действующими в пятне контакта, при любом угле наклона мотоцикла. В качестве плохого примера передней покрышки посмотрите на BT-010, шина с отличными характеристиками испорчена. То, как она будет изнашиваться, принесено в жертву эстетике… » .

Видео:На что влияет рисунок протектора? Виды протектора. Обзор.Скачать

ХЗ: Что нужно знать про шины

В рубрике «Хочу Знать» #ХочуЗнать мы публикуем информацию про шины.

Безопасность езды зависит от выбора правильных шин, их регулярного осмотра, контроля давления, и их своевременной замена.

Читайте также: Шины мишлен расшифровка даты изготовления

***Осмотр и техническое обслуживание***
.
Правильное давление воздуха является определяющим для правильной работы шин и их срока службы. Недокачка или перекачка могут привести к ухудшению тормозных характеристик, трудностям при рулении, внутренним повреждениям из-за чрезмерного прогиба, и отставанию от обода. Перекачка может уменьшить площадь контакта с дорогой (и, следовательно, силу торможения) и жесткую реакцию на неровности дороги.
.
Проверку давления необходимо проводить при холодных шинах (не менее трех часов с момента последней поездки), как часть вашей ОБЯЗАТЕЛЬНОЙ ПОЛНОЙ ПРОВЕРКИ ПЕРЕД ДАЛЬНИМ ПУТЕШЕСТВИЕМ (ОППДП) а также периодически не менее одного раза в неделю.
.
Величину давления для вашего мотоцикла вы можете узнать из Руководства по эксплуатации или по шильде на раме мотоцикла. Там может быть два набора рекомендаций давления в шинах (а также настройки подвески): для езды без пассажира и с пассажиром и / или грузом. Не превышайте максимальное давление, указанное на боковине шины.
.
Никогда не перегружайте мотоцикл, так как, это может привести к повреждению шин (См калькулятор предельной нагрузки ниже).

Регулярно проверяйте глубину протектора. Шины имеют небольшие метки износа в канавках протектора. Когда протектор изнашивается до уровня износа стержней (остается 1/32 дюйма протектора), канавки стираются и шину необходимо заменить. Некоторые производители рекомендуют заменить шины, когда остается 2/32 или 3/32 дюйма протектора. Хотя может казаться, что осталось еще достаточно толщины протектора, но такие шины плохо исполняют свою функцию в связи с тем, что стерлись водоотводящие канавки и повышена опасность прокола из-за толщины шины.

Для быстрой проверки вставьте копейку в паз в центре вашей шины, 2/32 дюйма это примерно там, где начинается герб. В дополнение к проверке глубины протектора, осмотрите поверхность покрышки на наличие неравномерного износа, порезов, инородных тел, выпуклостей и трещин боковых стенок.
Каждый раз, когда вы едете, шины проходят «тепловой цикл», от температуры окружающей среды до рабочей температуры и снова охлаждаясь. Каждый такой цикл постепенно приводит к затвердеванию шин.

Внутренние химические реакции вызывают старение и затвердевание шины даже если она не использовалась. Шины поглощают нефтепродукты с дороги, что ухудшает качество резины. Поэтому старые шины нужно заменять, даже если у них хорошие протекторы. По этой же причине не стоит покупать бывшие в употреблении шины, если из-за недостатка опыта вы не можите определить сколько тепловых циклов они прошли и каков их возраст.
.
Эта фотография показывает, как вода выдавливается шиной.

Резина хуже выполняет свои функции, когда она холодная, чем когда разогретая. Шины разработаны для обеспечения максимальной тяги на конкретных температурах. Ездите умеренно первые нескольких километров, что позволит вашим шинам прийти к правильной рабочей температуре. Профессиональные гонщики используют электрические нагреватели для предварительного нагрева шин, таким образом они достигают максимального сцепления с грунтом.

***Выбор шин***
.
В Руководстве для вашего мотоцикла должны быть указаны размер шин, вид (радиальные или диагональные, камерные или бескамерные), диапазон нагрузки и скорости, а также марку шин, установленных в качестве оригинальных. Кроме того, шины разделяются на передние и задние. И передние, и задние шины должны соответствовать друг другу по марке и модели. Шины должны быть установлены таким образом, чтобы боковые стрелки соответствовали направлению движения.
Мотодилеры могут порекомендовать различные маки и типы шин, которые лучше всего соответствуют вашему мотоциклу и стилю езды.
Протектор устроен так, что обеспечивает упругое соединение посередине колеса для увеличения срока службы при езде по прямой, и мягкое соединение на внешних краях для дополнительной тяги в поворотах. Отметим также, что различный рисунком протектора может влиять на то, как ваш мотоцикл ручки. Например, некоторые модели будет работать в дождь, разрезая лужи.
Никогда не устанавливайте шины от легкового автомобиля на мотоцикл. Профиль шины автомобиля несовместим с ободом мотоцикла.

***Боковина шины.***
.
Каждая шина должна иметь серийный номер на боковине. Серийный номер начинается с букв «DOT» и заканчивается четырьмя цифрами кода даты (если есть только три цифры, шина была, сделанна до 2000 года и должны быть уничтожена). Четыре цифры обозначают неделю и год
производства. Например, код «4510» на первой фотографии означает, что шина была произведена в 45 неделю 2010 года. На боковине также будет код, указывающий размер, индекс нагрузки и индекс скорости, как показано на этих примерах.

Читайте также: Индексы скорости шин мото

Первое число номинальная ширина протектора в миллиметрах, 160 мм на втором фото, 120 мм на третьем. Второе число это соотношение (соотношение высоты шины протектора и ширины), который указано в процентах. Так для 160/60 высота шины составляет 60 процентов от ширины протектора, или 96 мм; для 120/80 высота шины составляет 80 процентов от ширины протектора, которая также случается 96 мм. Некоторые шины используют буквенные или дюймовые обозначения вместо миллиметров, как показано в таблице.
.
На втором фото «R» означает радиально-слойная конструкция.

На третий «-» означает смещение.
«B» будет означать диагонально-опоясанная.
Далее идет диаметр обода в дюймах: 17 на втором фото, 18 на третьем.
«M / C» означает, что шины были разработаны для мотоциклов
Следующий набор символов указывают индекс нагрузки и индекс скорости.»69″ и «62» указывает, какую максимальную нагрузку шина может нести (см Диаграмму индекса нагрузки ниже) на скорости, указанной индексом скорости «(W)» и «H» соответственно (см таблицу индексов скорости). Обратите внимание, что на графике W в скобках имеет друге значение, чем W без скобок. Также обратите внимание, что шины с «W» или «(W)» индексом скорости определяются по «Z» перед кодом марки в шине.

Есть шины, разрешенные для дорог общего пользования, расчитаные на разрешенные скорости, а есть предназначенные только для использования на определенных высокоскоростных европейских дорогах.

***Монтаж шины***
.
Шины должны быть заменены и сбалансированным профессиональным механиком. У профессионалов есть необходимые инструменты, чтобы предотвратить повреждение борта шины, который должен прижиматься вплотную к краю, чтобы обеспечивать герметичное уплотнение, и у них есть оборудование, которое может выполнять балансировку для защиты колеса от вибрации. Нипель с резиновой трубкой должен заменяться каждый раз, когда меняется шина. Новые шины обычно имеют скользкую поверхность. Не перенапрягайте их первых 200 километров, чтобы поверхность шины приобрела «потертость» и обеспечивала максимальное сцепление. Это также даст вам время, чтобы приспособиться к ним

Так как мотоцикл одноколейный в отличии от автомобиля, шины для мотоциклов совершенно отличны от автомобильных. В то время как автомобильные шины имеют довольно плоский профиль и пятно контакта, у мотоцикла шины имеют U-образный профиль и пятно контакта, изменяя размер и форму при прохождении поворотов. Шины для мотоциклов относительно узкие, что ограничивает их возможности захвата дороги. Кроме того, сцепление делится между несколькими силами, создаваемыми при торможении, поворотах и ускорении. Чем больше угол наклона при повороте, например, тем менее усилие торможения. Чем быстрее вы ускоряетесь, тем меньше сцепление с почвой. Есть несколько причин, из-за которых адгезия между резиной и дорогой может быть нарушена: поверхность шина потеряла свою эластичность, из-за низких температур, старения, дождевой воды, моторного масла, листьев, гравия, песка, грязи и т.д.

***Повреждение шины***
.
Повреждение шины может возникнуть внезапно и может вызвать панику даже у опытных райдеров. Вы можете почувствовать вибрацию или замедление в зависимости от причины. Если возникает прокол, держитесь крепко на руле, едьте прямо и аккуратно сбросьте газ. Избегайте наклона мотоцикла или резкого торможения. Применение тормоза на колесе с плохой шиной может привести к отделению шины от обода, что приводит к потере управления. К счастью, падения являются редкостью при использовании бескамерных шин. Если шина проколота, ее можно залатать, но ремонт следует рассматривать как временную меру. Некоторые производители не рекомендуют ремонтировать отверстия больше, чем ¼ «в диаметре для радиальных шин или проколы в боковой стенке и использование жидких герметиков. Скорость не должна превышать 50 миль в час в течение первых 24 часов после ремонта и ремонтированная шина никогда не должны использоваться при движении быстрее80 миль в час.
