Устройство всех моделей рольставен, начиная от сантехнических, и заканчивая антивандальными, в основе своей одинаково. Соответственно и все комплектующие элементы конструкций рольставен, одинаковы по основным своим функциям, и различаются только техническими характеристиками.

Как пример — существуют стандартные роллетные профили, из которых изготавливаются рольставни для туалета и ванной комнаты, и усиленные, используемые в антивандальных роллетных системах. Системы управления рольставнями могут быть ручными, предназначенные для небольших моделей, или автоматическими, позволяющих с лёгкостью открывать большие ролетные ворота. И т.д.

Роллетные профили (ламели) из которых состоит полотно рольставней.
Концевой профиль, расположенный снизу полотна, в котором располагается запирающий механизм (замок или щеколда)
Направляющие шины, расположенных по бокам пройма, и по которым полотно двигается вверх или в низ.
Защитный короб, в который сворачивается полотно рольставен.
Вал, находящийся внутри коробе и на который наматывается само полотно.
Боковые крышки короба
Система управления.

РОЛЛЕТНЫЕ ПРОФИЛИ (ЛАМЕЛИ)

СТАНДАРТНЫЕ И УСИЛЕННЫЕ

СТАНДАРТНЫЕ ПРОФИЛИ

СЕРИЯ PD — PD39N, PD45N, PD55N.

Стандартная серия профилей, с оптимальным сочетанием стоимости и защитных свойств полотна рольставен.

Профили роликовой прокатки отличаются друг от друга размерами, а именно шириной и высотой ламели, и что не маловажно – стоимостью. Высота ламелей PD39N, PD45N, PD55N, составляет соответственно — 39мм, 45 мм, 55мм, а толщина 8,5, 8,5, 13,5 мм. Различные параметры высоты и ширины ламели, отражаются на максимальной площади проёма, которую можно перекрыть одной из трёх модификаций серии PD. Так PD39N позволяет перекрывать проёмы до ширины 3.3 метра, в то время как PD55N, позволит перекрыть проём уже в шириной 6 метров.
Это позволит подобрать конкурентную модель полотна, под конкретный размер проёма, при этом не переплачивать за параметры ламелей, которые вам не понадобиться.

Размеры перекрываемого проёма — от 3.3 метров до 6 метров.
Высота ламелей — 39мм, 45 мм, 55мм

Основные плюсы серии PD:

1. Наиболее доступны по цене. К примеру, при установки рольставен в типичном загородном доме на 7 окон, экономия по сравнению с профилями серии AR, может составить до 12%.
2 Оптимальные параметры ветроустойчивости. Рольставни PD39-55 спокойно выдерживают любые порыва ветра.
3 Оптимальные параметры намотки. За счёт достаточно тонких ламелей, в намотанном состоянии полотно рольставен достаточно компактно, что позволяет использовать не большой короб. Это в свою очередь, позволяет монтировать их не только снаружи окна или двери, но и внутри самого помещения. Более того, благодаря всему этому, рольставни с профилем PD, являются оптимальными для монтажа рольетной системы со скрытом коробом. Подробнее в разделе – монтаж
4 Высокие, общие технические характеристики.
— алюминиевая лента из которой изготавливается PD, произведена из первичных сплавов. Это позволяет достичь максимальных антикоррозийных параметров.
— двухслойное защитное покрывайте ламелей состоит из грунта и эмали, что повышает защитные свойства панелей к внешним воздействиям.
— высококачественное пенозаполнение повышает прочность профиля.

УСИЛЕННЫЕ ПРОФИЛИ

СЕРИЯ AER — AER 44S , AER55M/S, AER55S, AER44M/S

Данная серия профилей, является антивандальной. Антивандальные, или усиленные профили, еще называют экструдированными

При производстве данной серии профилей, используется метод прессования, с применением матричных фильтров. Основной же конструктивной особенностью данной модели, являются поперечные рёбра жёсткости, которые придают дополнительную прочность ламелям. Всё это, делает серию AER, оптимальной, для использования в антивандальных системах рольставен.

Все модели данной серии, имеют одинаковую геометрию ламелей, и различаются только размерами по высоте (44 мм и 55 мм.), ширине (9мм и 12мм), и толщине стенок профиля (0.8мм и 1.0мм). На последний параметр, указывает маркировка (m), обозначающая что профиль сделан с более тонкими стенками, что в свою очередь снижает стоимость модели.

В результате усиленные профили делаться на две ценовые категории – Econom с маркировкой (m), и Classic. Подобное техническое и ценовое разделение серии, даёт возможность не переплачивать за повышенные защитные характеристики, которые вам могут попросту не понадобится.

Econom – модели AER55m/S и AER44m/S для антивандальной защиты на для небольших проёмов, помещений находящихся под внешней охраной и т.д.
Classic — модели AER44/S, AER55/S, имеющих более высокие характеристики по прочности, что позволяет их использовать на больших проёмах, в неохраняемых загородных домах и дачах, и прочее.

Основные плюсы обоих серий:

1) Уровень защиты (класса P3-P5).
2) Возможность выбора между двумя ценовыми категориями – Econom и Classic.
3) Долговечность.
4) За счёт геометрии конструкции, и высококачественным материалам, ламели получаются лёгкими, что позволяет сэкономить на системе управления роль ставнями.

НАПРАВЛЯЮЩИЕ ИЛИ БОКОВЫЕ ШИНЫ

БОКОВЫЕ НАПРАВЛЯЮЩИЕ ДЛЯ ПОЛОТНА РОЛЬСТАВЕН

Как и все комплектующий рольставен, различные технические характеристики направляющих шин, дают возможность сделать выбор как по определённым параметрам изделия, так и по их стоимости. Выбор направляющих, определяется размерами и особенностям проёма, а также Антивандальными параметрами, необходимыми в том или ином случае. Рассмотрим три основных серии данных элементов

Стандартные боковая шины
Как комплектующие конструкции, отвечают всем базовым требованиям, предъявляемым к обычным моделям рольставен. Наиболее доступны по стоимости.
Специальные боковые шины GR79x22E (IE, BE).
Сдвоенные шины позволяют взамен одной широкой конструкции рольставен (к примеру 6 метров), установить несколько более узких конструкций (к примеру, две по 3 метра). Данный вариант используется в широких проёмах, позволяя снижаться стоимость всей системы рольставен. В некоторых случаях система может увеличивать прочность рольставней, а также их ветроустойчивость.
Дистанцирующие шины GR53x34E(IE,BE), GR53x42E(IE,BE).
Позволяют отдалить на небольшое расстояние полотно роллет, от проёма установки. Повышают звукоизоляцию и теплоизоляцию.
Угловые шины GR45x60E(IE,BE), GR53x60E(IE,BE).
Данная модель может использоваться в двух случаях – во-первых при монтаже рольставен на здания с наружным теплоизоляционным слоем, во-вторых при необходимости дистанцирования полотна от окон и дверей. Второе по функциональности схоже с предыдущем вариантом специальных шин.
Усиленные боковые шины
Используются в антивандальных рольставнях, когда необходимы повышенные характеристики защиты помещения. В отличии от стандартных моделей шин, имеют большую толщину стенок.

Читайте также: Размер шин шкода рапид 15 дюймов

ЗАЩИТНЫЙ КОРОБ И БОКОВЫЕ КРЫШКИ

МОДЕЛИ — SB45, SB20, SB-R, SB P-RE (усиленный), SB QR, SB P/QRE (усиленный)

Модели защитного короба, по мимо антивандальных характеристик, отличаются еще и формой. Существует три основных формы: стандартная форма, полукруглая и круглая форма короба. В целом, выбор формы короба зависит от пожелания клиента, в том случае если речь идет о стандартных рольставнях. В случае усиленных систем, акцент сделан не только на геометрию короба, усложняющей его взлом, но и стандартно на усиленные стенки конструкции (SB P/QRE и SB P-RE).
Боковые крышки являются стандартным дополнением к защитным коробам, и не нуждаются в отдельном описании.

ОКТОГОНАЛЬНЫЙ ВАЛ

ДИАМЕТРЫ ВАЛОВ И ИХ СЕЧЕНИЕ

Октогональный вал – служат для намотки на них полотна рольставен

Октогональные валы различаются диаметром и формой сечения, а также толщиной стенок. Первый параметр, позволяет в зависимости размера короба, использовать полотно определённого размера. Второй параметр (форма сечения), используется при выборе той или иной комплектации полотна рльставен. Как пример, валы с круглым сечением чаще всего используются в антиванадльных системах. Последний параметр, а именно толщина стенки, позволяют выбрать вал для стандартных систем, или антивандальных (с усиленными стенками).

Алютекс, производят валы диаметрами 4, 6, 7, 10.2, 10.8 см. Для производства, используется высококачественная стальная лента, которая защищена от коррозии специальной технологией – оцинковкой. Диаметр ленты тоже может быть разный, а именно 0.6, 0.8, 1.2, 2.5 мм.

Отдельно нужно выделить валы с повышенной прочностью. Они, как упоминалось ранее, чаще всего имеют круглое сеченье, и изготавливаются из самой прочной и толстой ленты, толщиной в 3.6 мм.

СИСТЕМА УПРАВЛЕНИЯ

АВТОМАТИЧЕСКОЕ И РУЧНОЕ КПРАЛЕНИЕ

В целом система управления рольставниями делится на ручную, и автоматическую. По мимо комфорта и удобства управления, существует технологическая необходимость выбора той или иной системы. А именно, при рольставнях перекрывающих большие проёмы, и как следствие в том случае, когда само полотно получается большим, появляется необходимость в использовании атематической системы управления. Это связанно с тем что вес полотна, в этом случае, становиться большим, и поднимать вручную его не совсем комфортно. Особенно это актуально при частом использовании роллетной системы, например, в въкздных или гаражных воротах.

Автоматические рольставни, имеют множество технологических особенностей, и описать кратко все нюансы которые необходимо знать при выборе данной системы, невозможно. Поэтому мы рекомендуем ознакомится с данной информацией в соответствующем разделе АВТОМАТИЧЕСКИЕ РОЛЬСТАВНИ.
Ручное управление рольставнями разделяется на ПРУЖИННО ИНЕРЦИОННОЕ УПРАВЛЕНИЕ и ленточное. Второе действует по принципу жалюзи. Для того чтоб открыть полотно, достаточно потянуть шнур или ленту. Пружинно инерционное управление устроено следующим образом.

• фото 2
• фото 3
• фото 4

Внутри короба установлен вал, на который наматывается плотно рольставен. Внутри вала находится пружинный механизм (пружина). (фото 1). Когда полотно рольставен полностью опущено вниз, пружина внутри механизма максимально сворачивается, и переходит в режим натяжения. Для фиксации рольставен, снизу находится замок или щеколда. (фото 3). Для открытия роллетной системы, достаточно открыть нижний запирающей механизм. Пружина развернется, и при этом обеспечит лёгкость подъёма полотна рольставен. (фото 4)

Видео:Что входит в комплект рольставниСкачать

Роллеты или рольставни: от выбора до монтажа своими руками

Со временем рольставни стали основным средством защиты от повреждения и незаконного проникновения. Правильно выбрать роллеты невозможно без знания матчасти, в частности это касается прочности, устойчивости к ветровым нагрузкам и особенностей технического устройства защитных жалюзи.

Видео:ТАК ЛИ ХОРОШИ РОЛЛЕТНЫЕ ВОРОТА ДЛЯ ГАРАЖА? ПЛЮСЫ И МИНУСЫ!Скачать

Что внутри: разбираем на примере лидеров рынка

Есть мнение, что качественная продукция обязана быть доступной для рядового потребителя. Сегодня это действительно так: комплексная автоматизация производства устранила фактор человеческого мастерства и обеспечила постоянство качества, сохранив обоснованной стоимость продукта. Поэтому хоть рольставни различных производителей и могут иметь незначительные технические отличия, их устройство и общий принцип действия остаются неизменными десятки лет.

В качестве примера предлагаем рассмотреть две серии защитных рольставен компании «АЛЮТЕХ». Этот производитель прочно обосновался на отечественном рынке, имеет собственные производственные комплексы довольно внушительного масштаба. Но главное — ALUTECH демонстрирует ответственный и комплексный подход к своей работе, обеспечивая своих клиентов продукцией, которая полностью оправдывает собственную стоимость.

Читайте также: Что такое совместимость шин с дисками

Конструкция рольставен: 1 — защитный короб; 2 — боковые крышки; 3 — восьмигранный вал; 4 — направляющие шины; 5 — система управления; 6 — роллетные профили; 7 — концевой профиль

Итак, основным элементом рулонных ставен являются ламели специальной формы, из которых формируется полотно.

Однако не стоит полагать, что стальные прокатные ламели не жизнеспособны: при должном контроле качества, использовании стальной ленты соответствующей толщины (от 0,4 мм) и тщательном соблюдении геометрии они лишь немногим уступают экструдированным. Для примера, средняя разница в прочности у двух этих типов полотен, производимых «АЛЮТЕХ», не превышает 15–20%. Единственный недостаток — подверженность коррозии, что несколько снижает максимально возможный срок эксплуатации.

Внутри ламели заполнены полиуретановой пеной, придающей дополнительную прочность, звуковую и теплоизоляцию. Внешнее покрытие ламелей — грунт и несколько слоёв краски, нанесённой методом высокотемпературного спекания. Наличие на ламелях «АЛЮТЕХ» нескольких слоёв, запекаемых раздельно, обеспечивает устойчивость к истиранию не менее 5 тысяч циклов.

Механизм поднятия представляет собой вал с механизмом пружинного или прямого действия, который достоин отдельного рассмотрения. Большинство производителей предпочли октогональный(восьмигранный) вал взамен круглому из-за более высокой осевой и поперечной жёсткости, в этом вопросе «АЛЮТЕХ» не исключение. Третьей функциональной частью рольставен служат направляющие, которые обеспечивают плотный притвор полотна и его лёгкое скольжение.

Видео:Как настроить пружинный механизм рольставнейСкачать

Ветровая устойчивость рольставен

В закрытом положении рулонные ставни представляют достаточно прочную завесу, которую не то что камнем пробить, но даже монтировкой вскрыть далеко не всегда получается. Но вот к давлению по всей площади и пульсирующим вибрациям, возникающим от ветра, эти конструкции уязвимы в наибольшей мере.

Устойчивость рольставен к ветровым нагрузкам обеспечивается двумя способами. Основной — увеличение прочности ламелей и формирование специального замкового профиля с минимальным люфтом. Достигается это за счёт увеличения толщины стенок, равномерного заполнения ламелей пеной, наличия рёбер жёсткости на внутренней стороне. И, конечно, изготовлением деталей на оборудовании с высоким классом точности.

Второй способ обеспечения ветровой устойчивости — усиление направляющих шин. Для разных классов прочности по ветровым нагрузкам и взлому (от Р1 до Р5) могут быть предусмотрены шины с толщиной стенки от 1 до 5 мм. В основном это профили, изготовленные методом экструзии, их прочностные характеристики контролировать намного легче.

В каждом конкретном случае ветровая устойчивость рольставен зависит от размеров проёма, района ветровых нагрузок и, естественно, класса прочности изделий. Приятная новость в том, что покупателю не придётся ворошить нормативную документацию для самостоятельного выполнения расчётов. Благодаря программному обеспечению AluRoll имеется возможность самостоятельно определить пригодность той или иной системы для конкретных климатических условий, выполнить расчёт стоимости и быстро получить спецификацию материалов.

Видео:Как отрегулировать концевые положения на рольставниСкачать

Решения для надёжности и экономии

Ассортимент комплектующих для роллетных систем довольно широк даже у местечковых производителей. В «АЛЮТЕХ» для реализации проектов разной сложности предусмотрен десяток разных типоразмеров ламелей прокатного и экструзионного типов, с полдюжины разновидностей направляющих шин. Ну а разновидностей систем открывания, приводов и защитных коробов существует ещё больше.

Чтобы не вводить покупателя в заблуждение, производитель предлагает две основные серии продукции, которые за долгую историю продаж продемонстрировали наибольшую популярность и пригодность к универсальному использованию в разных условиях.

Первый тип — это системы Classic, пригодные для использования в любых условиях отечественного климата. Вторая серия рольставен Economy имеет несколько меньшую стоимость за счёт снижения материалоёмкости продукции. В отличие от систем первого типа, Economy не способна закрывать столь большие проёмы при равном ветровом давлении. Также ключевым отличием можно назвать более бедную цветовую гамму — всего 5 цветов против 30 у систем Classic, а также чуть более свободный допуск по цветовому различию.

Конечному потребителю следует знать следующее: серия Economy рассчитана на применение в объектах коммерческой недвижимости, где даже столь незначительное снижение итоговой стоимость может играть важную роль. Для себя и своего дома лучше использовать базовую комплектацию Classic: разница в стоимости не выходит за разумные пределы, зато в распоряжении заказчика оказывается более свободный выбор и высокое постоянство цвета, полноценная толщина стенок ламелей и направляющих шин.

Но главное преимущество — соответствие широкому спектру строительных и производственных стандартов, в том числе и международных. Обе серии изготавливают на одной и той же производственной базе, но характеристики изделий Classic подтверждаются серией обязательных испытаний, производимых на собственном оборудовании «АЛЮТЕХ».

Видео:Лучшие кофры Кофры для путешествий "Version 3.0" / кофры для путешествий своими руками.Скачать

Механизмы открывания

Привычный многим ручной способ открывания и закрывания рольставен поднятием полотна обеспечивается за счёт пружинного механизма сворачивания. Жёсткость пружины и её натяжение выбираются индивидуально под массу конкретного полотна. Это решение является стандартным для роллетных систем и им комплектуется практически каждый набор: пружина обеспечивает лёгкое перемещение полотна в любом положении.

В ряде случаев стандартный механизм открывания может снабжаться дополнительным ручным приводом. Это может быть карданный вал, проведённый сквозь стену внутрь помещения, кольцевая цепочка или блок с воротком. Ничего хитрого в этих механизмах нет, они передают усилие на вал напрямую, пружина выполняет лишь поддерживающую функцию и облегчает перемещение полотна. Дополнительный механизм открывания удобно использовать там, где доступ к внешней стороне проёма закрыт, например, на верхних этажах зданий.

Читайте также: Шина isa достоинства недостатки

Наиболее совершенными в техническом плане считаются электрические приводы. Они позволяют фиксировать плотно и в промежуточных положениях, исключая сдвиг за счёт высокого передаточного числа мотор-редуктора. Электроприводы удобны при большом количестве проёмов, защищённом рольставнями. Технически система электропривода может быть дополнена концевыми выключателями, электрозамками, механизмом ручной разблокировки и автоматикой управления.

Видео:Защитные рольставни - скрытые шиныСкачать

Автоматика для роллет

Для многих любая бытовая автоматизация остаётся ненужным излишеством, однако в случае с роллетными системами она только помогает максимально раскрыть потенциал изделия. Для начала перечислим основные задачи, которые возлагаются на рольставни: это защита от непогоды, нагрева помещений летом от солнца, защита зимой от утечек тепла, дополнительная шумоизоляция.

Теперь подумайте, насколько удобно опускать все роллеты в доме перед уходом, как часто их придётся вручную регулировать днём и насколько велика вероятность, что в ночное время они все будут опущены, обеспечивая защиту от взлома, уличного света и шума. Также учтите, что окна служат основным путём утечки тепла: даже стеклопакеты премиального качества не имеют столь высокой локализующей способности как у стен. Поэтому чем чаще в зимнее время роллеты будут опущены, тем больше тепла сохранится в доме.

Автоматика управления роллетными системами может быть завязана на центральном управляющем блоке с разными программными сценариями, учитывающими время суток, наличие в доме людей, уровень освещённости. Возможно взаимодействие с охранной системой, умным домом, а также более простой способ управления с любого мультимедийного устройства.

Видео:Рольставни ДорХан (ОБЗОР)Скачать

Замер, монтаж и настройка

В заключение стоит упомянуть о, пожалуй, наиболее важном преимуществе роллетных систем «АЛЮТЕХ». В отличие от множества зарубежных продуктов, «АЛЮТЕХ» поставляет свои решения в сборе и готовыми к монтажу, которые могут быть выполнены силами 2–3 человек, не имеющих специальной квалификации. Монтажная инструкция ALUTECH описана во множестве видеообзоров и состоит из нескольких простых и понятных каждому этапов.

Начнём с того, что по способу установки роллетные системы могут быть врезными и накладными. В обоих случаях используется одинаковая комплектация рольставен, но врезка возможна только до проведения наружной отделки. Иначе в проекте строительства или ремонта фасада должны быть предусмотрены соответствующие технологические полости и штробы для направляющих. По сути процесс скрытой установки не отличается от накладной за исключением того факта, что после врезки поверх короба и направляющих наносится декоративная отделка фасада.

Размер роллетной системы в сборе не может быть меньше чем проём, ширина направляющих с обеих сторон и короба в верхней части. Отклонение поверхностей от вертикали и горизонтали допускается не более 1,5 мм/м и не более 5 мм в целом. Также нормируется разница в диагоналях проёма, она не должна превышать 5 мм. Крайне нежелательны локальные искривления плоскости, бугры и наплывы штукатурки. При наличии их срезают или обрамляют проём доборными рейками переменной толщины, нивелирующими искривления плоскости фасада.

Начинается монтаж с подготовки элементов. Направляющие шины сверлят в 10–20 см от краёв, затем располагают нужное количество отверстий для крепления по всей длине с равными отступами не более 40 см. Для плотного прилегания с изнаночной стороны шин отверстия зенкуют, с передней — расширяют до установочного диаметра заглушек для свободного входа шляпки крепёжного элемента. Также сверлится короб с накладной крышкой под диаметр используемых заклёпок. Сверлить нужно в тех местах, где расположены усиленные язычки боковых крышек.

После подготовки короб с валом в сборе вставляется пластинами в полости направляющих, затем весь каркас примеряется к проёму и сдвигается с равномерными отступами по сторонам. Предварительное крепление начинают с верха одной направляющей, затем регулируют короб в горизонте и крепят верх второй шины. После этого направляющие выравниваются по вертикали и крепятся в остальных точках.

И вал, и полотно от «АЛЮТЕХ» имеют фабричную сборку, остаётся только правильно навесить рольставни. Перед этим на вал одевают и равномерно распределяют по длине дистанционные кольца, затем оборачивают его остатками упаковочного материала, исключающими случайное царапанье поверхности. Полотно перебрасывается через вал с соблюдением направления сворачивания и сразу заводится в пазы направляющих. Когда полотно переброшено до половины, на замок верхней планки надевают тяговые пружины, за счёт которых верхняя ламель крепится в отверстиях на одной из граней вала. Перед фиксацией вал нужно провернуть против сворачивания на некоторое количество оборотов, ориентировочно по одному на каждые 20–25 см длины полотна, задавая нужную степень натяжения пружинному механизму. После закрепления полотно можно легко отстегнуть от вала, чтобы усилить или снизить натяжение пружин.

После этого остаётся только завершить монтаж. Проводится установка заглушек на шины, крепится на заклёпках крышка короба, прикручиваются ручки-ограничители. После окончательной сборки роллеты нужно по нескольку раз поднять и опустить, фиксируя в разных положениях, проверить наличие трений в направляющих, посторонних шумов и заеданий в приводном механизме.

• Свежие записи
  • Нужно ли менять пружины при замене амортизаторов
  • Скрипят амортизаторы на машине что делать
  • Из чего состоит стойка амортизатора передняя
  • Чем стянуть пружину амортизатора без стяжек
  • Для чего нужны амортизаторы в автомобиле

  🎦 Видео

  Что необходимо знать о направляющих шинах. Шины, шаблоны и адаптеры AMS.Скачать



  Как отремонтировать ролет самому?Скачать



  ✔️ЛЕНТА СКОЛЬЖЕНИЯ ДЛЯ НАПРАВЛЯЮЩИХ ШИН.Скачать



  Направляющие шины AMS l Реальная альтернатива?Скачать



  Как быстро подрезать рольставни в домашних условияхСкачать



  ✅ Делаем своими руками: рольставни в нарезке. Сборка и установка комплекта рольставенСкачать



  Рольставни тёплые два-контура. ust55.ruСкачать

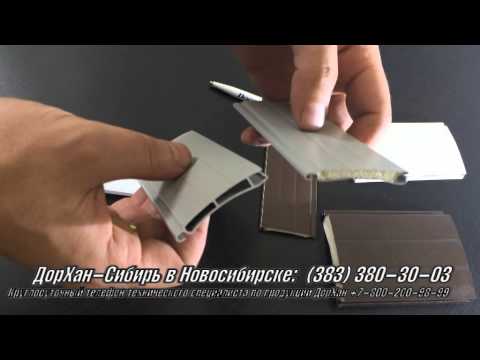

  Отличие пенонаполненные рольставни и экструдированные рольставниСкачать
