Самодельный редуктор для квадроцикла под гранату ваз

Как правило при создании квадроцикла с независимой задней подвеской, или полноприводного квадра, возникает вопрос, каким редуктором крутить колеса? Выбор конечно есть — редуктора Мерседесов, БМВ, Ауди и т.д., но возможно решение на базе наших распространенных запчастей.

На нашем форуме было размещено решение этой проблемы. За подробный рассказ спасибо Sergey645 , его тема о квадроцикле

Последовательность действий и набор необходимых железок примерно такой:

Вырезаются боковины будущего редуктора, как правило они же являются кронштейнами крепления редуктора к раме.

ШРУСы используются внутренние от ВАЗ 2108. Чтобы уменьшить число переделок можно использовать внутренние ШРУСы от Нивы, но они примерно в 2 раза дороже чем от 08 семейства.Сели используются ШРУСы от ВАЗ 2108, то необходимо увеличить диаметр входного отверстия для вала ШРУСа в корпусе дифференциала.

Берутся шестерни дифференциала ВАЗ 2108 и при помощи токаря приводятся в подобие шестерен классики

(слева стандартная от 2108, справа — проточенная)

Балка моста обрезается, изготавливаются боковые крышки с отверстиями под сальник ШРУСа. Балку необходимо резать как можно точнее, чтобы потом не было перекоса сальника и самого ШРУСа.

В итоге получается редуктор с шириной по краю ШРУСа 320 мм. Меньше получить не реально.

Самодельный квадроцикл с двигателем от ОКИ| 85 фото пошаговой сборки

Уважаемые посетители сайта “Самоделкин друг” сегодня мы с вами рассмотрим пошаговую инструкцию о том как самостоятельно собрать квадроцикл с двигателем от автомобиля ОКА своими руками. Автор и конструктор представленного квадроцикла Алексей Бразгин. По словам Алексея он давно мечтал собрать свой собственный квадроцикл, перед началом строительства машины просмотрел множество форумов, сайтов самоделкиных, от чего был приятно удивлен… богата Русь-Матушка Кулибинами)) смотрите раздел КВАДРОЦИКЛЫ И приступил к проектировке, сбору необходимых запчастей, узлов и агрегатов. В основном все детали взяты с отслуживших свой срок Отечественных автомобилей, так к примеру двигатель ОКА, элементы подвески ВАЗ, сателиты НИВА-214, гранаты ВАЗ-2109. Рама сварена из профтрубы с сечениями: 20х40, 20х25 и трубы на 20 для изготовления рычагов подвески. Шаровая от классики, пружины ОКА, сайлентблоки тоже классика 24 штуки. Приводные валы от ВАЗ 2109, электропроводка от скутера, диски R-15, резина “Форвард-сафари 540”. Топливный бак так же самодельный сваренный Алексеем из листовой нержавеющей стали, вместимость бака 18 л. Кенгурятники передний и задний так же самодельные сварены из трубы.

Читайте также: Ремкомплект для рулевого редуктора ваз 21213

Данный квадроцикл довольно мощный и с легкостью преодолевает любые преграды бездорожья, ямы, рвы, канавы с водой и без, крутые подъемы и спуски, глубокий и рыхлый снег, все этому зверю непочем)

Чтож, давайте перейдем к рассмотрению пошаговых фото сборки квадроцикла Алексея Бразгина.

  1. двигатель ОКА
  2. элементы подвески ВАЗ
  3. проф труба 20х40 и 20х25
  4. труба 20 мм
  5. пружины ОКА
  6. амортизаторы классика
  7. диски R-15
  8. резина “Форвард-сафари 540”
  9. стекловолокно и эпоксидная смола

Инструменты

  1. сварочный инвертор
  2. УШМ (болгарка)
  3. дрель
  4. набор гаечных ключей
  5. краскопульт
  6. рулетка
  7. отвертка

Пошаговая инструкция по сборке квадроцикла с двигателем от автомобиля ОКА своими руками.

Первый квадроцикл Второй квадроцикл. Имея наглядный пример намного проще создавать свою собственную технику, но на пути Алексея стояла непростая задача и более полугода кропотливой работы.

Все началось со сбора запчастей и прочего металлолома от Отечественного автопрома)

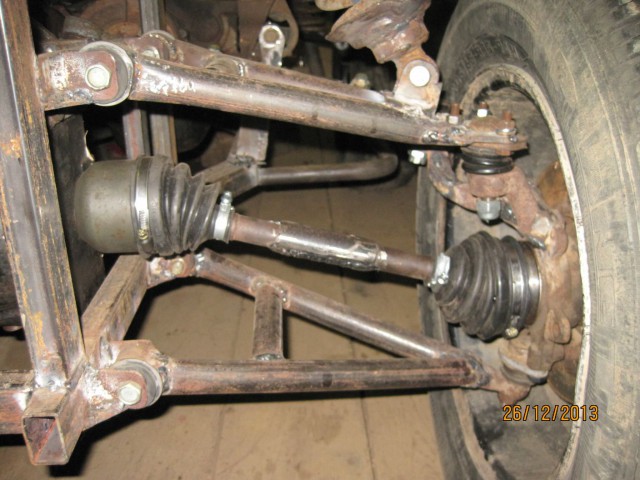

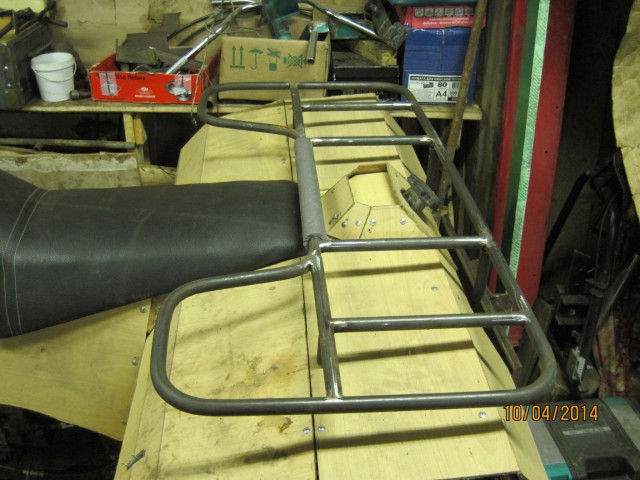

Двигатель ОКА. Редуктор с гранатами от ВАЗ 2109 Рассмотрите сверху) Сателит от НИВЫ 214 расточенный токарем под девятошную гранату. Сателит на гранате. Рама сварена из профтрубы 20х40 и 20х25, рычаги подвески из трубы 20 мм. Перед. Шаровые от классики. Низ от ВАЗ 2109. Сайлентблоки от классики 24 шт. Переделка девятошных кулаков и совмещение их с классикой. Передние амортизаторы созданы путем скрещивания пружин ОКИ с ее задними амортизаторами, вот что получилось. Нижнее крепление. Задние пружины от ОКИ+амортизаторы классика. Рулевое управление. Радиатор вынесен на раму. Рама предварительно варилась прихватами, чтоб в процессе можно было исправлять допущенные ошибки в конструкции. Крепление руля. Укороченные приводные валы ВАЗ 2109. Задние привода. Передние привода. Переделка системы выпуска выхлопных газов. Резонатор от ВАЗ 2109 был вскрыт и вварена перегородка. Установка радиатора и системы охлаждения двигателя. Рычаг КПП. Крепление в нижней части. Передача крутящего момента от КПП к редукторам. Вид со стороны КПП. Родная граната от ОКИ, привод тоже от нее. Топливный бак сварен из нержавеющей стали, вместимость 18 л. Горловина бака. Диски R-15. Алексей в процессе строительства. Резина “Форвард-сафари 540” Облицовка, начало) Кенгурятник. Передний кенгурятник. Основа для нанесения стеклоткани и пропитки эпоксидной смолой. Самодельное сидение. Первый пробный выезд на квадроцикле. Покатухи на квадрах с ребятами) Грунтовка рамы. Грунт на редуктор. Рама окрашена в черный цвет. Редуктор в синий. Работа с стеклотканью очень трудоемкая и кропотливая.

Читайте также: Заливка масла в редукторе мотора тохатсу

Вид спереди. Корпус снят для дальнейшей обработки а затем распилен на 3 части. Корпус установлен на квадроцикл. Панель приборов. Участие в гонках на мотоциклах. Корпус покрашен в синий цвет. Установлена лебедка. Пульт управления. Самодельное реле управления собранное из 4х реле стартера от мопеда, получилось бюджетно и надежно. Квадр готов. Вот такой замечательный вездеход собрал Алексей Бразгин Уральский Самородок с Золотыми руками. Так же вашему вниманию представлено видео с испытаний квадроцикла по полному бездорожью, ямы, канавы, броды, крутые подъемы и спуски, тракторные колеи и многое другое Приятного просмотра
