Сап борд с мотором своими руками

В феврале этого года Никита Замеховский побывал на Черноморском побережье, где не только показал, что такое русский серфинг на волнах Феодосийского залива, но и успел в полевых условиях сделать доску. О премудростях и процессе изготовления читайте далее.

У каждого, кто интересовался серфингом в «полевых» условиях, возникал вопрос: как и из чего делаются доски для катания? У тех, кто находил ответ, наверняка возникали мысли о том, что неплохо бы попробовать самому создать доску.

Начинание это похвальное, только в данном случае «овчинка стоит выделки» не всегда, потому что сегодня приобрести готовый и грамотно сделанный снаряд проще, а иной раз и дешевле, чем делать самому. С моими товарищами по виндсерф клубу мы строили доски еще в середине 90-x по технологии видсерфовых, выдумывая их формы из головы.

С тех пор много волн опрокинулось на берег и стекло обратно в океан, я стал кататься на досках «фирменных», но мои ребятки из клуба продолжали штурмовать крымские волны на тех старушках, которые мы когда-то создали вместе.

После недавней кататлки в Крыму, в феврале этого года, в неспокойных, холодных, но таких родных водах феодосийского залива, доска моего приятеля Ромы Романова, построенная нами году в 2000-м, наконец, сложилась в трех местах! После длительной дискуссии было решено, что ремонтировать её бессмысленно и нужно строить новую. Тут я, взяв инициативу в свои руки и предложил построить «фиш» — прибор на черноморских волнах невиданный, как акула в Днепре! Народ засомневался: мол, что за форма, да и вообще, короткая какая-то – 6,2 фута, и что это за футы такие, и как на ней вообще кататься? Но я не сдавался, включил все свое красноречие и, в итоге мы с Ромой слизали из Интернета прекрасный «олдскул фиш» и, буквально, на следующий день в магазине «Стройматериалы» приобрели пенопласт, используемый для теплых полов, в количестве, достаточном для постройки и баллон строительной пены.Чертеж был, материалы были, оставалось самое малое — материализовать замысел!

Не откладывая в долгий ящик мы в мастерской клуба принялись за разметку.

Изготовили фанерное ликало-стрингер повторяющее профиль доски и принялись переносить профиль частями на листы пенопласта, потом выпилили все это и наложив друг на друга, чтобы получить необходимую ширину, склеили монтажной пеной.

После того, как днище приобрело хоть какое то подобие ровности, перенесли на него с чертежа и вырезали примерное очертание доски, затем наступил черед палубы и наша «таблетка» приобрела формы: cтала почти доской, ей не хватало только приятно округленных бортов.

Я прорисовал примерный радиус закругления борта с палубы т.е. сверху, а потом и с днища, и пока Рома ошкуривал, согласно наведенным мной линиям, радиусы я нашел кусок фанеры достаточно толстой для изготовления двух плавников.

Сначала я отрисовал их на бумажном шаблоне и от их вида Рома пришел в негодование! Ему, непривычному к полным формам «фиша» и плавники показались каким то уродством, но Интернет снова пришел на помощь и Рома сверив картинки успокоился.

Доска тем временем лежала почти выточенная, оставалось пройти немного «наждачкой» и всё, можно приступать к оклейке!

Поклянчив немного мы сумели выпросить у Олега Шестакова тренера, стеклоткань, а эпоксидную смолу Рома нашел где-то раньше, мы начали прогревать помещение мастерской с помощью печки «буржуйки».

Печь упорствовала и не хотела гореть, сильно коптила, а дующий с моря ветер весь дым вдувал обратно в трубу, и мы, как в тумане бродили в этом угаре.

Но как бы там ни было, все-таки немного теплее в мастерской стало, и отмотав ткань, смешав смолу с положенными компонентами мы в два слоя оклеили днище, а на следующий день, когда оно высохло, оклеили палубу и плавники, к тому времени уже выточенные из фанеры.

По давней клубной традиции Рома вынес почти готовую доску на солнце, чтоб она впервые увидела море и ветер вдохнул в нее весь широкий и пронзительный мир! На следующий день я уехал на Бали, а Рома продолжает заканчивать начатое, шпаклюет, ошкуривает, выводит, красит, наносит дизайн и ждет когда придут из-за горизонта желто-зеленые волны!

Видео:SUP доска и двигатель самоделка, шуруповерт с винтом - лайфхакСкачать

Из чего и как делают доски для серфинга

Написано 08:24h в Серфинг автор admin

Все сёрферы рано или поздно начинают задумываться о том, как устроена доска, о компонентах, из которых она состоит, о материалах, из которых сделан сёрф и о том, как делают доски для серфинга. Кто-то просто ради интереса, а кто-то с целью глубже понять, какие моменты в устройстве сёрфа влияют на его поведение. Цель этой статьи — познакомить вас с тем, как и из каких материалов делают доски.

История досок для сёрфинга

История сёрфинга началась в Полинезии около 400 века н.э. Полинезийцы привезли этот спорт с собой, когда они впервые селились на Гаваях. Первые гавайские доски изготавливались из различных сортов древесины, растущих на острове. Сёрфы вручную вытачивали из дерева, затем красили, и завершали отделку, используя натуральные соки и масла растений.
Самые длинные доски назывались ‘olos, их длина составляла от 3.6 до 6 метров, а вес был около 90 килограмм. Эксперименты с деревянными досками в 20-30 годах 20 века привели к появлению полой конструкции сёрфборда и использованию красного дерева или бальсы для его изготовления.

Первая фибергласовая доска (от англ. Fiberglass – стекловолокно) была изготовлена в 1946 году. Она состояла из двух полых формованных частей с рейкой из красного дерева, расположенной по центру, для упрочнения конструкции.

В 1949 году Боб Симмонс (Bob Simmons) изготовил первый сёрф с пенной сердцевиной зажатой между тонкими слоями фанерного шпона, и покрытой сверху смолой.

В 1958 году на свет появились доски современной конструкции, когда Хоби Алтер (Hobie Alter) начал производить сёрфборды с сердцевиной из пенополиуретана заданной формы, покрытой несколькими слоями полиэстеровой смолы. Сегодня так устроено подавляющее большинство досок.

Как делают доски для серфинга, их устройство и дизайн

Современные доски используют жёсткую сердцевину из пенополиуретана или пенополистирена с покрытием из стекловолокна и смол. Если в дизайне задействован стрингер, то его изготавливают из красного дерева, липы или ели. Плавники (фины) сделаны из дерева или нескольких слоёв стекловолокна и смолы.

Шейперы (те люди, которые делают сёрфы) постоянно экспериментируют с дизайнами досок. Большинство сёрфбордов в настоящий момент изготавливаются вручную. Каждый дизайн, каждая форма — как правило, индивидуальная разработка отдельно взятого шейпера. За последние 4 десятилетия доски становились короче, затем длиннее, а затем снова короче.

Два плавника заменили один, а их, в свою очередь, сменили три плавника.
И сегодня шейперы продолжают эксперименты с дизайном сёрфбордов, так как делают доски для серфинга с каждым разом все лучше и лучше, стремясь изобрести «ту самую».

Так, например, некоторые просёрферы используют от пяти до десяти досок, в зависимости от стиля катания или вида волны на конкретном споте.

Как делают доски для серфинга: процесс производства

1. Техника и материалы могут немного отличаться у разных шейперов, но в целом процесс производства сёрфборда выглядит следующим образом.
2. Пенная сердцевина, или бланковая доска (blank) — первая грубая заготовка сёрфа — выливается в цементных формах, изнутри покрытых специальной бумагой, исключающей прилипание пены к цементу. Две половины цементной формы сжимаются вместе и нагреваются, затем жидкий пенополиуретан вливается в форму. Высокие температуры начинают химическую реакцию, результатом которой является затвердевание полиуретана и превращение его в твёрдую белую пену. Через 25 минут заготовку достают из формы и оставляют остывать. Когда заготовка окончательно затвердела, её разрезают пополам, между двух половинок вставляют стрингер и склеивают все три части вместе. Стрингер придаёт доске дополнительную жёсткость.
3. На следующем этапе бланковую доску шейпят (придают ей форму). Контуры сёрфа намечаются на заготовке, с использованием деревянных лекал. Пилой по контурам отпиливается лишний материал. Затем шейпер, начиная с низа доски, электрорубанком придаёт ей более точную форму, после сёрф переворачивают и начинают работать с другой стороной. Как только доске придали форму, крупной шкуркой шейпят рейлы (края сёрфа), нулёвкой доводят до окончательной формы, отмечают место для плавника и ставят авторскую подпись с размерами.
4. Теперь доска готова к формированию внешней, твёрдой оболочки из стекловолокна и смолы. Сперва будущий сёрф обдувается струёй сжатого воздуха. После рисунок наносится на прямо на пену акриловой краской с помощью аэрографа. Затем, когда краска высохнет, доску покрывают стекловолокном и вырезают его по форме. Дека сёрфборда ламинируется первой. Полиэстеровая смола смешивается с отвердителем, это запускает химическую реакцию, которая вызывает затвердевание смолы в течение 15 минут. Смола распределяется по поверхности доски с помощью резинового скребка. Стекловолокно должно быть покрыто очень ровным слоем смолы. Когда работа с верхом доски окончена, процесс повторяется на другой стороне. Далее, для большей прочности и износоустойчивости, наносится второй слой на обе стороны. Следующий слой смолы называется заполняющим. Он имеет такое название, потому что заполняет все неровности предыдущего слоя. Эта смола смешивается с отвердителем в другой пропорции и затвердевает окончательно. Также на этом этапе просверливаются отверстия для закладных для плавников и лиша.
5. Теперь любые излишки смолы должны быть удалены максимально с помощью наждачной бумаги.
6. Финальная обработка. Сжатым воздухом удаляется вся пыль с доски и сёрф покрывается последним слоем специальной глянцевой смолы. Доску оставляют на сушку на следующие 12 часов.

Читайте также: Мотор для лодки voyager 500

Теперь вы знаете, как делают доски для серфинга от и до!

Контроль качества

Доска осматривается несколько раз во время изготовления. После того, как бланк достаётся из цементной формы, он тщательно исследуется на предмет дефектов.

Во время шейпинга (придания формы) доска освещается специальным светом по бокам, чтобы шейпер мог заметить любую неровность.

После окончательной обработки доска ещё раз изучается на предмет соответствования стандартам качества шейпера.

Что дальше или будущее сёрфостроения

Эксперименты с дизайном досок, материалами и технологическим процессом привели к возникновению новых подходов к производству сёрфбордов. У каждого из них есть свои плюсы и минусы

В области дизайна сёрфбордов использование компьютеров привело к значительному упрощению процесса разработки дизайна доски.

Работая со специальным программным обеспечением, дизайнер может разработать трёхмерную модель будущего сёрфа, легко изменить его размеры и контуры, а затем распечатать необходимые для его изготовления шаблоны.

Это позволяет значительно сэкономить время, по сравнению с традиционным методом, но многие шейперы до сих пор предпочитают полагаться на свой глазомер и руки, чтобы судить о качестве новой доски.

Что касается материалов, в последнее время всё больше шейперов стали переходить на использование пенополистирена вместо полиуретана и эпоксидной смолы вместо полиэстеровой.

Преимущество этих материалов в облегчении конструкции доски, её укреплении и жёсткости. Кроме того, эпоксидная смола менее вредна для окружающей среды.

Недостатками же является гораздо более сложный процесс подготовки смолы, большие затраты времени на изготовление и высокая стоимость производства.

В процессе шейпинга доски тоже появились свои нововведения — использование специальных компьютерных шейпинг-машин (computer-numerical-controlled, CNC), которые могут придать доске нужную форму за 25 минут вместо нескольких часов, которые требуются для ручной работы.

Минусом такой технологии является дороговизна машины и необходимость заново перепрограммировать её для производства сёрфборда с иным дизайном.

В конце концов, всё идёт к тому, что по мере накопления опыта, сёрферы будут заказывать всё больше кастомных досок по разумным ценам.

Ну, и напоследок, видео о том, как делают доски для серфинга .

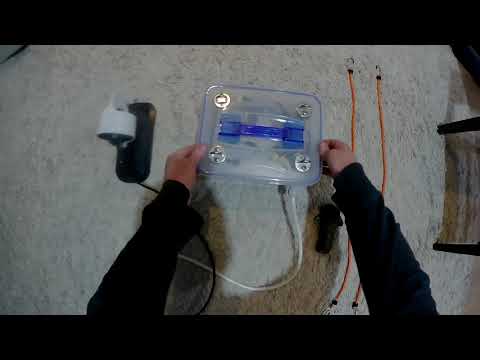

Видео:Самодельный Электро SUP | САП с мотором | Краткий обзор и тестСкачать

Походная sup доска для рыбалки своими руками. Доска для серфинга своими руками — инструкция по воплощению мечты. Доски бывают разные

В этом году уже и на курортных побережьях России распространился довольно молодой вид спорта с доской — сапбординг. В этом материале мы подробно разбираемся, что это такое, когда появилось и как начать этим заниматься, если очень хочется.

Сапбординг — относительно молодая спортивная дисциплина, однако её история уходит своими корнями в далёкое прошлое. Аббревиатура «SUP» расшифровывается как Stand Up Paddle (с английского «гребля стоя»), а сапбординг является разновидностью сёрфинга.

Современный «сёрфинг стоя» развивается очень быстрыми темпами, и происходит это сразу по нескольким причинам. С задачей освоить сёрферную доску с веслом обычно справляется даже ребёнок.

Благодаря универсальности сапбординга для постоянных тренировок не обязательно иметь бунгало на Гавайях или летать каждую неделю на калифорнийское побережье. Нужен только любой водоём, сапборд и желание.

Историки, занимающиеся изучением сёрфинга, уверяют, что сап как дисциплина зародилась, как и сам сёрфинг, на Гавайских островах. Сапбордингу присваивается статус спорта коренных гавайцев. Происхождение дисциплины уходит корнями в древнюю историю местных народов.

Вероятный прообраз paddle-борда — каноэ, на котором издревле передвигались представители многих южноамериканских народов. Управляя лёгкой лодкой стоя с помощью одного весла, направляя её по течению и не привлекая лишнего шума, можно было тихо проникнуть на вражескую территорию. К тому же, весло можно тут же использовать в качестве копья.

Историки считают греблю на каноэ не только прообразом сапбординга, а сёрфинга в принципе.

В силу своей специфики доска для этой разновидности сёрфинга обычно длиннее и шире, чем доска обычного сёрфера, а поэтому выйти в открытое море и поймать волну на ней, просто загребая руками, сложно. Именно для этого используется весло.

Гавайцы сооружали сапборды из дерева, и некоторые доски достигали в длину до шести метров.

Как правило, самые большие и внушительные борды принадлежали членам королевской семьи, которые не упускали возможности покрасоваться в технике управления таким гигантом на волнах.

Борд Каханамоку является классическим для досок этого времени — он изготовлен из дерева и отличается от обычной сёрферной доски лишь размерами. Дьюк Каханамоку вдохновил многих любителей ловить волны заниматься сапбордингом. В основном местные спортсмены передвигались на борде сидя, заходя на волну с помощью весла, но многие, по примеру Дьюка, пилотируют стоя.

Paddle-бординг выходит на новый виток популярности в начале XXI века, а популяризатором современного сапсёрфинга в США считается Рик Томас.

Гавайские сёрферы Брайан Кеаулана, Арчи Калепа, Рик Томас, а также легенда мирового серфинга Лэрд Гамильтон с помощью сапбординга решали проблему тренировок на воде в полный штиль.

Альтернативный способ борьбы с безветрием был подхвачен местными сёрферами, многие даже решили вообще не расставаться с веслом. Любительница сёрфинга Дебора Томас считается первой женщиной, вставшей на доску с веслом и серьёзно занявшейся сапбордингом.

В 2005 году появилась первая компания, занимающаяся выпуском сапбордов. В 2007 году дисциплина была представлена собственным изданием. Летом 2007-го энтузиасты придумали название — Standup Journal — и решили заниматься этим серьёзно, а в марте следующего года вышел их первый номер.

Первое крупное соревнование прошло 8 августа 2007 года на берегу озера Тахо в Калифорнии. Это была семимильная гонка между 34 участниками, положившая начало фестивалю Та-Хо-Nalu Paddle. Так сапбординг обрёл свою современную популярность.

Есть видеозапись 1939 года, на которой легендарный американский серфер гавайского происхождения Дьюк Каханамоку штурмует волны, держа в руке весло. Австралийский историк Ник Кэрролл подтверждает, что на этом видео мы наблюдаем именно Дьюка Каханамоку, который управляет «дедушкой» современного сапборда.

Как выбрать сапборд

Ширина доски для «сёрфинга стоя» начинается от 65 сантиметров и может достигать 1 метра. Благодаря поверхности сапборда, которая шире, чем поверхность обычной доски для сёрфинга, устоять на борде под силу даже новичкам.

Длина доски варьируется в диапазоне от 3,2 до 4 метров. Производством снаряжения для сапбординга в основном занимаются те же компании, что поставляют на рынок доски и экипировку для сёрфинга.

Однако доски и амуниция для сёрфинга и сапбординга отличаются.

Основными материалами для производства сапборда служат максимально лёгкие материалы: эпоксидная смола, стекловолокно, дерево, карбон и прочие. Из последнего получаются самые лёгкие сапборды, но они-то как раз и самые дорогие на рынке. Есть даже надувные доски, которые очень компактны и тем самым избавляют своего владельца от проблем с транспортировкой.

Сапборды бывают двух основных категорий, в каждой из которых возможно деление на подкатегории: доски для сёрфинга и для гребли.

Сапборды первой категории компактны (если это слово вообще подходит к трёхметровым гигантам), имеют длину около 2,9 метра, они более манёвренные и скоростные. Доски для гребли менее быстрые, зато на них легче устоять.

Как правило, для таких сапбордов есть два стандарта длины — 3,8 метра и 4,3 метра.

Ожесточённые споры среди любителей этой необычной спортивной дисциплины возникают при вопросе, какой сапборд лучше — жёсткий или надувной? Под жёсткими мы понимаем все виды досок, их которых нельзя выпустить воздух и сложить в сумку или в багажник автомобиля.

Есть такое мнение, что жёсткие сапборды обычно выбирают мастера, по этой же причине жёсткие доски из стекловолокна стоят на порядок дороже любой надувной доски премиум-класса. Однако можно привести контраргумент, что настоящий профессионал должен уметь управляться на любой доске.

Всё же надувные сапборды легче хранить, они неприхотливы к условиям содержания и уходу по сравнению с жёсткими, ну и стоят они, конечно, дешевле. Вообще, на рынке представлено огромное количество сапбордов на любой вкус и бюджет. В нашей стране новый сап можно приобрести за 20–30 тысяч рублей.

Некоторые продвинутые модели стоят по 100–150 тысяч рублей. Сапборд можно привезти и из-за рубежа, если, конечно, вас не пугают трудности с транспортировкой или пересылкой доски.

Мастера сапбординга и просто опытные сёрферы рекомендуют не спешить расставаться со своими деньгами, а для начала взять доску для сапбординга в аренду и сделать несколько заплывов. Вполне возможно, что кому-то новая затея сразу же разонравится и покупка сапборда не принесёт особой радости.

К веслам для сапбординга нет особенно строгих требований. Как правило, наилучшая длина весла — это рост спортсмена плюс 20 сантиметров.

Благодаря простоте в изготовлении вёсел купить спортивный снаряд под себя можно практически в любом спортивном магазине. Как правило, их стоимость варьируется от 3 до 20–25 тысяч рублей.

Читайте также: В каком моторе 12 свечей

Самые дорогие весла изготавливают из карбона, самые бюджетные варианты — из алюминия.

Лиш (страховочный поводок, который одной стороной крепится к щиколотке спортсмена, а другой к доске) должен быть примерно на 30 см длиннее сапборда. Его покупка — решение каждого, но стоит помнить, что при падении лиш не позволит доске отправиться в свободное плавание. Плавник сапборда, согласно устоявшимся нормам, должен иметь размер 13–15 дюймов для гребли и 7–10 дюймов для сёрфинга.

Если не брать в расчёт дополнительные аксессуары (костюмы, сумки, крепежи на автомобиль и т. п.), которые с радостью и в большом количестве представлены на рынке, то вопрос о снаряжении можно считать закрытым.

«Чтобы поплыть в первый раз, новичок должен просто встать на доску, пройти инструктаж, и через пять минут можно отправляться в самостоятельное плавание. Доску можно взять в прокат или купить.

Если говорить про Питер, то проще всего это сделать на Лахтинском разливе, а потом самостоятельно ехать куда угодно.

Многие новички просто берут доску, выслушивают на словах, что и как делать, и отправляются к себе на дачу или на пляж на заливе, ни у кого никаких проблем не возникает».

Евгений Резонтов, сапбордер, многократный чемпион соревнований по сапбордингу, основатель сайта SUPsurf.ru

С чего начать

Сапбординг прекрасен ещё и тем, что для занятий «сёрфингом стоя» не нужно мчаться на гавайское побережье и ловить большую волну.

Сапбордер будет рад даже спокойной морской бухте, тихой речной заводи, неспешному течению реки или абсолютно гладкой поверхности озера. Можно просто стоять и грести, созерцая водную гладь и любуясь пейзажем.

А большинство сапбордеров научились более-менее уверенно стоять на доске в первый день тренировок. Именно поэтому эта дисциплина так популярна среди простых любителей водных видов спорта.

В идеале лучше всего осваивать новый спорт с инструктором или другом, который уже имеет опыт в сапбординге. Если таковых нет, то на помощь придёт верный друг интернет. Зайдите на специализированные форумы, тематические сайты и посмотрите видео.

Как правило, этого бывает достаточно для того, чтобы научиться азам управления доской. Место для первого опыта нужно выбрать спокойное, лучшим вариантом будет тихая река или озеро. Не стоит стараться оседлать большую волну в первый же день тренировок. Пожалуй, не лишним будет и лиш.

А ещё лучше, если у вас есть спасательный жилет.

Для начала надо поставить доску на воду, лечь на неё и немного отплыть от берега. После чего нужно встать на колени. Как только вы почувствуете уверенность и баланс, можно попробовать подняться на ноги.

Руки упираются в переднюю часть доски, затем встаёт первая нога, после неё вторая. Стоя на четвереньках, можно попробовать подняться на ноги. В первый раз встать нужно строго на середину борда.

Немного привыкнув, можно попробовать перемещаться по доске, опять же соблюдая баланс и пытаясь не упасть в воду. Теперь можно начать плыть.

Существуют три основные стойки на сапборде: правая нога вперёд, левая нога вперёд и обе ноги на одной линии. Чтобы не устать, стоя в одном положении, позы можно менять. Займите позу, поднимите весло (которое всё это время должно было лежать на поверхности доски) и попробуйте грести.

Руки должны быть согнуты в локтях под углом в 90 градусов, когда весло погружено в воду, нужно сделать взмах веслом под водой. Рекомендуется менять позу и руки, по очереди грести с разных сторон. Как известно, кратчайший путь — прямой, поэтому старайтесь не делать лишних поворотов.

Важно.
При падении с доски, что будет происходить с завидным постоянством, особенно на первых порах, главное — не паниковать. Первым делом нужно взобраться на доску, а уже потом, в положении лёжа, поплыть за веслом.

Сапбординг в России

Как уже было отмечено, для настоящего сапбордера даже мелкая рябь — не повод отменять тренировку. Но очевидно, что все любители сапбординга, как и сёрферы, мечтают попасть вМ
екку сёрфинга — на Гавайи, где у каждого туземца есть свой борд.

Также отличными вариантами будут калифорнийское побережье и остров Бали. В России сапбординг пока получил наибольшее признание в Санкт-Петербурге и Краснодарском крае, где живут самые известные отечественные любители дисциплины, здесь же можно комфортно арендовать сапборд.

Например, один из прокатов сапборда работает на берегу Лахтинского озера , где, кстати, его можно тут же обкатать.

В городе на Неве проводятся главные российские соревнования среди сапбордеров. Вообще, первое соревнования по сапбордингу в России при поддержке Российской федерации сёрфинга состоялось в 2011 году. Кубок Балтики по сапсёрфингу проводится ежегодно в июне, «Осенний марафон» — в сентябре под Выбором.

Спасибо команде сайта SUPsurf.ru за помощь в подготовке материала.

Мои друзья начали это хобби несколько лет назад с веревкой и старой дверью из гардероба. Они прошли долгий путь с тех пор. Сначала был только канат, прикрепленный к мосту и ручке на доске.

• Это позволило не более, чем стоять на доске, которая рыскает из стороны в сторону по течению реки.
• Следующим этапом было использование двух верёвок — одна для доски и одна, чтобы держаться, что позволило делать повороты.
• Но это было опасно, веревка может запутаться вокруг ваших ног и если вы упали в воду, будет лучше, чтобы кто-то оказался с ножом на мосту.

Однажды я чуть не утонул, понял, что надо что-то менять, и решил что поводок, прикрепленный к лодыжке, это лучший вариант. Потому, что когда вы падаете в воду, вы просто отпускаете ручку и плывёте к берегу.

Эта доска для серфинга, сделанная своими руками уже третья, первая была слишком мала, вторая работала отлично, но без армирующих волокон долго не продержалась.

Это вершина технологии изготовления доски для серфинга своими руками, и вы в этом убедитесь!

Шаг 1: Что вам нужно

3 листа 175см х 70см, 3мм фанеры, в моем случае из тополя 6 накладок 180см для продольного зажима больше накладок или чего-то похожего на перпендикулярные зажимы около 1,5 кг эпоксидной смолы (вам, вероятно, не нужно все это, но в случае расточительности, разлива и т.д., лучше иметь больше) тканое стекловолокно — около 5м2 (один лист на верху, один или два на дне, и много по краям) небольшой кусок пластиковой трубы 8 мм в диаметре (для армирования отверстия для поводка) сахар

Видео:Поставил самодельный двигатель на сёрф ( homemade jet surf )Скачать

Как сделать виндсёрф в домашних условиях

Виндсёрфинг является одним из самых захватывающих и увлекательных видов водного спорта. Виндсёрфинг — это гибрид сёрфинга и обычного парусного спорта. Для катания по волнам спортсмены используют виндсёрф (иногда его называют виндсёрфером, так же как и самого спортсмена). Это плавучая доска, к которой крепится мачта с парусом.

Доску для виндсёрфинга можно сделать самостоятельно

У такой доски нет руля. Спортсмен учится управлять снарядом посредством регулировки направления паруса и положений собственного тела.

Занятие виндсёрфингом не менее увлекательно, чем занятие сёрфингом, но менее дорогостоящее, чем езда на парусных лодках. Тем более что сделать виндсёрф для занятий этим видом активного спорта можно своими руками в домашних условиях. Правда, для этого вы должны уметь хорошо обращаться с древесиной и желательно хоть в теории знать основы элементарного судостроения.

Перед тем как описывать сам процесс производства плавучего изделия, нужно определиться с тем, какие материалы вам понадобятся.

Материалы

Заранее запаситесь всеми необходимыми материалами и инструментами, чтобы процесс создания изделия был менее суетливым и более цельным. Старайтесь быть внимательным при покупке материала. Процесс создания парусного сёрфа и так довольно трудоёмок. А покупка недостающей продукции только добавит хлопот.

Итак, перед началом изготовления доски купите такие расходные материалы:

• два больших листа фанеры. Нужно, чтобы толщина каждого из них достигала 4 миллиметров;
• лист фанеры толщиной 1 сантиметр;
• рейки 20 на 20 миллиметров. Вам пригодится примерно семь штук;
• семь метров тонких реек;
• рейки 2,5 метра в длину, 10 на 30 мм. Нужно приобрести шесть штук;
• небольшой отрезок фанеры толщиной до двух миллиметров;
• эпоксидный водостойкий клей;
• гвозди;
• строительный пенопласт;
• стеклоткань;
• водоустойчивые красители;
• металлические полоски;
• небольшой кусок латуни;
• полоса дюралюминия толщиной 4–5 мм.

После покупки всех этих товаров можно приступать к процессу создания парусного снаряда.

Корпус

Первым делом нужно изготовить доску — корпус изделия. Размеры её частей и принцип их соотношения вы можете видеть ниже на рисунке 1.

Кильсоны

Делая сёрф своими руками, берём фанеру и врезаем два кильсона. Их можно изготовить при помощи обычной пилы. Для удобства сначала нарисуйте контуры одного кильсона и вырежьте его, а вторую доску делайте по образу и подобию первой.

Кильсоны по контуру нужно соединить. Делается это при помощи реек. Не забудьте, что у изделия будет мачта. Оставьте для неё место. От того, как вы закрепите мачту и шверт, зависит будущий уровень управляемости сёрфа.

Читайте также: Схема мотор редуктора дворников ваз 2110

Создавая доску, не забудьте вырезать небольшие отверстия в кильсонах. В будущем это поможет устройству вентилироваться.

Скорее всего, купленные вами листы фанеры не будут обладать достаточной длиной для создания цельной конструкции. Но доску можно склеить. Для обработки склеиваемых частей используйте рашпиль. Места склейки нужно обработать, чтобы они стали шероховатыми (это повысит уровень сцепления).

После этого доску по краям смажьте эпоксидным клеем и соедините листы фанеры. Между ними для определения внутренней высоты снаряда можно вставить рейку. Нахлёстываемые участки фанерной конструкции нужно сбить гвоздями. При высыхании заготовки острые кончики гвоздей надо будет откусить.

Рейка также при высыхании убирается.

Палуба и дно

Их также можно изготовить своими руками. Делается это согласно чертежам. Вырезанные эти части сначала нужно склеить с кильсоном, а затем закрепить гвоздями. Обратите внимание на то, чтобы крепления были расположены друг от друга на расстоянии, не превышающем тридцати сантиметров.

Борта нужно набить строительным пенопластом. В худшем случае можно использовать упаковочный вид этого материала.

Пенопласт для закрепления смажьте эпоксидкой. Клей нужно наносить на каждый кусочек. После этого материал должен «заглядывать» за доску на полсантиметра.

При высыхании клея нужно будет придать пенопласту форму овала. Это просто сделать при помощи наждачной бумаги.

Получившуюся конструкцию нужно «упаковать» в стеклоткань. Для этого можно использовать степлер для дерева.

Отверстия

После обивки необходимо подготовить отверстия в местах, к которым будут крепиться: плавник, степс и шверт.

Покраска

Теперь вы можете придать устройству искомый внешний вид, разукрасив доску водоустойчивой краской. Если вы пропитаете фанеру олифой после покраски, она сможет дольше вам прослужить.

Мачта

Мачту, создаваемую своими руками, можно выполнить из длинных реек. В принципе, их же можно заменить дюралевой трубкой.

Создавая мачту из реек, их нужно склеить согласно чертежам, представленным на рисунке 1, и обработать.

После изготовления мачту нужно проверить на прочность. Если устройство получилось чересчур гибким, обмажьте его эпоксидным клеем и покройте одним слоем стеклоткани. Это должно повысить упругость изделия.

Мачту нужно покрыть водоотталкивающим лаком.

На её толстых концах сделайте лыски. В каждой будет крепиться шарнир. Его устройство вы можете видеть на рисунке 2.

Кубик шарнира делается из латуни, а металлические части изготавливаются из полос металла, толщина которых равняется 2–4 миллиметрам.

Для него также пригодятся рейки 10 на 30 миллиметров. Их нужно уложить на цулаге и точно подогнать одну к другой. После этого поверхность реек нужно зашкурить наждачной бумагой и намазать клеем. Теперь их можно зажать цулагой.

Внешнюю оковку нужно изготовить из заготовленного дюралюминия.

Плавник и шверт

Шверт вашего сёрфа должен быть подвижным. Спортсмен должен иметь возможность выдвигать и задвигать его. Его можно сделать из фанеры толщиной 1 сантиметр. Вам нужно будет вырезать две одинаковые формы и после склеить их между собой.

Перу шверта нужно придать форму капли. После этого пропитайте шверт олифой.

Плавник склейте из трёх- или четырёхмиллиметровой фанеры.

Парус

Парус — это двигатель вашего сёрфа. Поэтому на нём желательно не экономить. Не поскупитесь и купите эту деталь в магазине.

Однако, если вы всё-таки надумали своими руками создавать эту часть снаряда, делайте это внимательно и аккуратно.

Материал

Выбирайте синтетический материал с минимальным уровнем продуваемости. Он не будет сильно набирать массу при намокании и при этом отлично справится с ролью «тягача».

Идеально подойдёт лавсан. Можно также использовать тонкий брезент.

Для лояльных условий катания можно выбирать курточные и плащевые ткани, а также хлопчатобумажные материалы. Но при их использовании помните о необходимости дополнительного укрепления. В этом вам помогут фальшшвы.

Раскраивать парус следует после того, как мачта будет установлена на борт. Так вы будете знать точные необходимые размеры и даже просчитаете прогиб.

Чтобы раскроить ткань, разложите её на полу. Определите длины шкаторин, углы паруса и нарисуйте на материале. В этом вам поможет рулетка. В вершинах углов забейте по гвоздю. К каждому гвоздю привяжите нить. Натяните её к каждому углу, чтобы получился треугольник.

Длина нити каждой стороны треугольника должна совпадать с длиной шкаторин.

Размеры серпов перенесите с чертежа. При помощи обычного фломастера вы можете наметить для себя максимальные габариты паруса. Не забывайте о припусках на подгибы. В среднем один припуск может достигать полуметра.

Сшивать парус рекомендуется на швейной машине при помощи шва «зигзаг». Сшивайте изделие согласно чертежам.

• После установки паруса изделие считается готовым.
• Если вы знаете чуть больше о том, как самому создать виндсёрф, поделитесь, пожалуйста, своим опытом в х.
• Попутного вам ветра!

• на сайте
• ВКонтакте

Видео:SUP-БОРД СВОИМИ РУКАМИ - DIYСкачать

Сап своими руками | SUPСЁРФ!

Александр Орлов задумал построить собственный SUP. После первого неудачного опыта он решает начать все заново, но уже подойдя к процессу более основательно. Вот, что рассказывает сам конструктор:

«Набросал эскиз будущей доски, взяв за основу те доски, что мне посоветовал Евгений Резонтов. Размеры 3.4м на 0.75м. Толщина 0.11м. Форма обтекаемая симметричная, плоская. Однако заметил, что у многих досок кормовая кромка как бы срезана… Зачем это делается?

Что касается конструкции: склеиваться будет из нескольких слоев. Верхний и нижний слои 30мм пенополистирол. Между ними несплошной слой из 50мм пенополистирола, полости в котором заполнены обычным шариковым пенопластом. Делается это для облегчения доски, т .к. весит пенопласт в 2 раза меньше чем пенополистирол. Другой вариант вообще ничем не заполнять эти пустоты.

Ну и продольное ребро жесткости предполагаю сделать из ламинированного 4мм двп. Всё это покрывается двумя слоями стеклопластика. Расчетный вес доски — до 10 кг. Объем 230 литров.

Моя цель — это отдых на воде плюс, возможно, снаряд для тренировки плечевого пояса. Речь не идет о экстремальном катании, ловле волн и т.д. Тем более, что живу я в центральной России на реке Волге.

Поэтому я жду от доски в первую очередь удобство, устойчивость и неплохую скорость.

Почему выбрал такую форму? Да просто она наиболее легка в изготовлении, а какие плюсы или минусы дают другие формы я не знаю.

Почему предполагаю использовать пенополистирол? Да, он дороже пенопласта и тяжелее. Однако он намного жестче и прочнее.

Первую доску, которую я сделал слишком маленькой, я успел закатать в один слой стеклопластика и она уже была достаточно жесткой, чтобы я на ней мог прыгать.

Доски же из ПСБС намного мягче и их закатывают в большее количество слоев стеклопластика, а верхнюю поверхность еще дополнительно и шпонируют. Всё это очень трудозатратно, особенно в домашних условиях».

Выслушав комментарии и советы других заинтересованных людей, Александр пересмотрел свои чертежи и немного видоизменил свой сап, что сделает его более маневренным и повысит производительность на воде.

• Ждем продолжения этого процесса и фотографии готовой доски и ее счастливого обладателя.

Видео:Электрическая доска для серфинга Sup board с мотором 5kW . Распаковываем, смотрим что внутри.Скачать

Как сделать доску для серфинга с двигателем своими руками

Сегодня делаем доску для серфинга. Она будет с двигателем. Роман пытался использовать для доски обычный пенопласт и пеноплекс. Плохо показали себя в работе. Теперь найден хороший материал. Это графитовый пенопласт. Он хорошо держит на плаву. Модель не очень сложная, можно изготовить ее своими руками. Посмотрите, что есть для любителей водных развлечений в этом китайском магазине.

Также понадобится фанера на 3-4 миллиметра. Нужна монтажная пена. Желательно использовать не ту, которая дает сильную пену, лучше, которая действует как клей. Если имеете обычную монтажную пену, то желательно хорошо перемешать, чтобы не было сильного вспенивания.

Естественно, поскольку доска для серфинга будет работать на моторе, потребуется двигатель. Но об этом позже.

Мастера покупают изобретения в лучшем китайском интернет-магазине.

Приступаем к формированию основы доски для серфинга. Бывают разные типы досок. Фиш имеют форму рыбки. Она короткая и широкая. Лонгборд – это доска длиной два с половиной метра, она узкая. Будем придерживаться формы фиш.

Нужно сделать в заготовке углубление и поместить в него герметичный бокс. Внутри него будет находиться двигатель и два пауэрбанка. От герметичного бокса и, соответственно, от мотора, идет гибкий вал от бормашинки (впоследствии эта часть конструкции изменилась). В роли руля будет использована старая ненужная ножка от от дивана. К этому гибком валу будет прикреплен гребной винт.

Будет использоваться двигатель от помпы. Его будет достаточно, чтобы доска для серфинга сорвалась с места. Мощностью 200 Ватт. 2750 оборотов в минуту. Работает от 12 вольта. Питание будет поступать от Power Bank of. Сначала был план использовать готовую помпу.

Электроника для самодельщиков в китайском магазине.

В связи с неожиданными проблемами пришлось сделать заглушку из дерева. Расточил ее на самодельной токарном станке. Дерево очень плотное, обработка заняла много времени.
В завершение осталось подключить двигатель к повербанкам через водонепроницаемый выключатель.

В ходе испытаний изменили конструкцию. Гибкого вала нет, есть алюминиевая трубка, в ней несколько гаек для центровки и шпилька. Все отлично работает.

• Свежие записи
  • Чем отличается двухтактный мотор от четырехтактного
  • Сколько масла заливать в редуктор мотоблока
  • Какие моторы бывают у стиральных машин
  • Какие валы отсутствуют в двухвальной кпп
  • Как снять стопорную шайбу с вала




  источники:

  https://evakuatorinfo.ru/sap-bord-s-motorom-svoimi-rukami

  📺 Видео

  #сапборд недорого своими руками/сборка обкатка/ #саббордСкачать



  Диван для Sup board с мотором . Быстрее полиции, комфортнее бентлиСкачать



  Поставил Мотор на САП серф. ЭЛЕКТРО САП своими руками.Скачать



  Как сделать 🏄 SUP-БОРД 🏄 своими руками | DIYСкачать



  электро плавник для sup, сапборда, сап доска, электромотор на sup. самодельный sup board. электросапСкачать



  ТЕСТ Мотора 600W на САП серфе ЭЛЕКТРО САП ESUP Electro SUP BoardСкачать



  Электромотор для сап-борда. Электроплавник #сапсерфинг #supsurfingСкачать



  Электромотор для сап - финал проектаСкачать



  Электрический мотор для сапа. Доступно.Скачать



  Электро Sup с АЛИ своими рукамиСкачать



  Новый электромотор для SUP 2022Скачать



  SUP board с лодочным электромотором 12 вольт и литиевым аккумулятором. Доска с мотором.Скачать



  Доска для серфинга с моторомСкачать



  Электрический насос для сапа + мотор для sup board 3,6kw 65ah замерил скорость и километражСкачать



  SUP BOARD С ЭЛЕКТРОДВИГАТЕЛЕМ 48V и аккумуляторами TESLA 21700. Установка, ремонт и испытания!Скачать
