В устройстве автомобиля используется большое количество узлов и агрегатов, внутри которых находятся технические жидкости и смазочные материалы. В процессе работы такие жидкости нагреваются, то есть происходит их увеличение в объеме, давление внутри возрастает.

С учетом того, что сами системы и агрегаты герметичны, закрытого типа (нет прямого сообщения с атмосферой), внутри происходят перепады давления по отношению к атмосферному. Указанную разницу нужно в обязательном порядке выравнивать, чтобы не допустить разгерметизации, утечек и повреждений.

По этой причине система охлаждения двигателя имеет специальный клапан, который на современных авто находится в крышке расширительного бачка. Что касается ДВС или коробки передач, аналогичную функцию выполняет сапун двигателя и сапун на коробке передач. Далее мы подробно рассмотрим, что такое сапун КПП, для чего он нужен, как устроен и работает данный элемент.

Видео:Мотоблок brait br-105 сапун редуктораСкачать

Мотоблок brait br-105 сапун редуктора

Сапун в коробке передач: принцип работы и особенности

Итак, чтобы понять, что такое сапун в автомобиле, необходимо отметить, что фактически это клапан, позволяющий понижать давление в картере герметичного агрегата (двигатель, коробка передач и т.д.) Сапун, суфлер или дыхательный клапан- устройство, через которое емкость сообщается с атмосферой, причем даже с учетом разницы температур в емкости удается поддерживать атмосферное давление.

Как известно, коробка передач выполняет задачу по преобразованию крутящего момента от двигателя, после чего происходит передача момента на ведущие колеса. Сама коробка заполнена трансмиссионным маслом, которое в процессе работы КПП имеет свойство нагреваться, расширяясь в объеме. Результат- рост давления, которое нужно сбросить. Если этого не сделать, давление в КПП будет повышено, что становится причиной течи масла из коробки передач через уплотнители, сальники и прокладки.

Не трудно догадаться, что протечки масла из коробки приведут к тому, что уровень смазки понизится, коробка начинает плохо работать, а также быстро и активно изнашиваться. Сначала водитель испытывает затруднения и дискомфорт (передачи хуже включаются), затем появляются посторонние шумы (гул, вибрации коробки), далее выходят из строя синхронизаторы, подшипники, шестерни и другие элементы КПП. В коробке передач сапун установлен на крышке картера коробки.

  • Добавим, что еще сапуны ставятся на двигатель (сапун двигателя), на раздаточную коробку, редукторы, а также мосты. Что касается ДВС, давление в агрегате растет достаточно активно, так как происходит сильный нагрев, часть отработавших газов неизбежно прорывается в картер и т.д. Чтобы избежать утечек масла в результате повышения давления, указанное давление «сбрасывается» через сапун.

Еще одной важной функцией сапуна коробки или моста, а также двигателя, является защита от попадания пыли, грязи, воды и т.д. Особенно это актуально для мостов автомобиля, так как мост представляет собой открытый элемент (например, на внедорожнике) и может быть погружен в воду или в грязь при проезде сложных участков.

Видео:сапун: причина протечки масла мостаСкачать

сапун: причина протечки масла моста

Полезные советы

Как правило, следует выполнять проверку всех имеющихся сапунов на конкретном автомобиле (сапун двигателя, сапун коробки передач, сапун моста и т.д.). Дело в том, что через сапун в процессе его работы могут выдавливаться частицы масла, что приводит к активному загрязнению.

На практике, сапуны нуждаются в демонтаже и очистке от грязи и остатков масла. В том случае, если чистка не дает результатов (в случае, когда масло «давит» из коробки, мотора или моста именно по причине неисправного сапуна), устройство нужно полностью менять.

Также перед чисткой нужно знать, как снять сапун. На многих авто достаточно снять резиновый колпачок сверху, после чего выполнить прочистку клапана. Еще на некоторых моделях может не быть резинового колпачка сапуна, причем сапун находится в крышке 5 передачи. В этом случае очистку также проводят подручными средствами.

  • Еще добавим, что перед снятием сапуна для чистки или его заменой следует тщательно очистить посадочное место от грязи (чтобы устройство повторно не загрязнилось или новый сапун не вышел из строя через небольшой промежуток времени).

Параллельно добавим, что отдельного внимания заслуживает сапун картера заднего моста (на многих авто установлен в верхней части на картере заднего моста, ближе к правой стороне). Данный клапан подвержен активному загрязнению. Если сапун загрязняется или перестает работать по другим причинам, из моста течет масло по причине увеличенного давления.

Читайте также: Масло в редуктор лодочного мотора ямаха 40 xws

В данном случае следует начать с чистки. После очистки рекомендуется проехать 20-30 км. Если течь продолжается, причем нет других явных причин, сапун заднего моста требуется заменить. В случае, когда потеки масла все равно появляются, следует искать неисправность, не связанную с сапуном.

Видео:Сапун, что это и зачем?Скачать

Сапун, что это и зачем?

Подведем итоги

С учетом приведенной выше информации становится понятно, что даже при кажущейся простоте, сапун КПП, двигателя или моста выполняет достаточно важную функцию. Это значит, что за состоянием и исправностью работы данного элемента нужно следить.

Особенно это касается внедорожников, грузовых авто и спецтехники, где кроме КПП и ДВС сапуны устанавливаются на мостах. Такие машины часто эксплуатируются в тяжелых условиях, в результате чего клапан понижения давления КПП или моста может загрязняться или выходить из строя чаще (особенно сапун заднего моста).

Также сам агрегат или узел может перестать нормально работать, что в дальнейшем приводит к серьезным поломкам. По этой причине нужно на каждом ТО чистить сапуны, установленные на разных агрегатах и элементах автомобиля. Если же машина ездила по бездорожью, рекомендуется после таких поездок сразу промывать сапуны от грязи и песка.

Утечка трансмиссионного масла из коробки передач: механическая КПП и коробка-автомат. Основные причины, по которым возникает течь, ремонт коробки.

Почему масло течет из сапуна двигателя: признаки и основные причины такой неисправности. Как понять, почему через сапун гонит масло, диагностика неполадок.

Почему начинает капать или течет моторное масло на стыке двигателя и КПП. Как точно определить причину утечки смазки, способы диагностики и ремонта.

Назначение и принцип работы сапуна. Для чего сапуны устанавливаются на ДВС, КПП и мосты. Когда необходимо чистить сапун, полезные советы и рекомендации.

Причины утечек масла в области масляного фильтра: масло течет из-под фильтра, через корпус, в районе штуцера и т.д. Доступные способы диагностики и ремонта.

Как поменять масло в коробке DSG: замена масла в КПП ДСГ. Что нужно учитывать при замене, подбор масла для DSG, советы и рекомендации.

Видео:Как сделать самодельный сапун, для КПП и трансмиссии китайского мотоблока, чтобы масло не вытекалоСкачать

Как сделать самодельный сапун, для КПП и трансмиссии китайского мотоблока, чтобы масло не вытекало

Что есть сопун переднего редуктора и где его искать?

Town, Lite, Master, — Ace. Трансмиссия- задний мост, п.редуктор, карданы. Клуб любителей микроавтобусов и минивэнов

Видео:Поменял расположение сапуна на редукторе мотоблока Нева МБ-2Скачать

Поменял расположение сапуна на редукторе мотоблока Нева МБ-2

Что есть сопун переднего редуктора и где его искать? ⇐ Town, Lite, Master, — Ace. Трансмиссия- задний мост, п.редуктор, карданы

Сообщение Vedelev » 15 сен 2015, 07:35

Сообщение Красная икра » 15 сен 2015, 07:43

Сообщение Vedelev » 15 сен 2015, 12:00

Сообщение Красная икра » 15 сен 2015, 14:24

Сообщение Мастер2603 » 15 сен 2015, 15:01

Сапун с фильтром редуктора

Сообщение Красная икра » 15 сен 2015, 16:39

Сообщение german-44 » 16 сен 2015, 19:55

Сообщение Vedelev » 26 сен 2015, 22:43

Видео:Всё про САПУНЫ НИВА УАЗ! АвтоВАЗ опять в дураках. Выводить Сапуны или НЕТ? Lada 4x4 UAZ Patriot 1сСкачать

Всё про САПУНЫ НИВА УАЗ! АвтоВАЗ опять в дураках. Выводить Сапуны или НЕТ? Lada 4x4 UAZ Patriot 1с

Сапун: описание,предназначение,чистка,установка,фото,видео.

Сапун с фильтром редуктора

Сапун на двигателе (дыхательный клапан) — устройство для уравнивания давления в закрытой емкости относительно атмосферного давления. Другими словами, клапан-сапун позволяет закрытой емкости сообщаться с атмосферой. В двигателях внутреннего сгорания сапун уравнивает давление внутри картера ДВС.

Сапун с фильтром редуктора

В процессе эксплуатации ТС и работы силового агрегата давление в картере может расти, в результате чего через сапун выходят картерные газы, выдавливается лишнее моторное масло и т.п. Если же давление в картере двигателя оказывается ниже атмосферного, тогда через сапун в картер попадает наружный воздух, посредством чего устраняется разница между внешним атмосферным и внутренним давлением в полости картера.

Видео:Защита сапуна редуктора квадроцикла от водыСкачать

Защита сапуна редуктора квадроцикла от воды

Предназначение

Что такое сапун двигателя? Перед ответом на этот вопрос важно понять для чего он предназначается. Это напрямую связано с принципом его работы. Основной задачей этого приспособления является понижение давления в картере мотора. При работе силового агрегата в картере собираются различные газы. Постепенно они скапливаются и создают достаточно большое давление. Если не стравливать их, двигатель может остановиться, давление будет подпирать поршни.

Читайте также: Производство редукторов в петербурге

Сапун с фильтром редуктора

При этом газ будет искать выход через любое доступное отверстие. Чтобы не произошло такого и устанавливается сапун. Также с помощью этого приспособления происходит вентиляция картера. Из него удаляются ненужные газы. Таким образом, несколько снижается температура внутри двигателя. На сапуне мотора лежат 2 задачи: вентиляция и сброс излишнего давления. В некоторых случаях по работе сапуна можно судить о наличии проблем в работе двигателя. При залегших кольцах или повреждениях поршня, из шланга будет вылетать серый дым характерный для выхлопа. Так можно диагностировать эти неисправности без разбора двигателя. В нормальном состоянии из сапуна идет чуть заметный прозрачный дымок.

Видео:Доработка редуктора мотоцикла урал, сапун . С Новым Годом ! \ Motorcycles and lifeСкачать

Доработка редуктора мотоцикла урал, сапун . С Новым Годом ! \\  Motorcycles and life

Для чего нужна чистка клапана?

Внешние условия, создаваемые при работе клапана-сапуна, часто приводят к тому, что в нём накапливаются пыль и грязь, которые препятствуют его нормальному функционированию. Из-за этого возникает избыточное или, наоборот, недостаточное давление, приводящее к течи масла. Если возникают ситуации, когда через агрегат кидает масло, в первую очередь следует проверить, не забился ли он. Чтобы масло не выкидывало, нужно снять клапан для чистки или замены. Менять сапун на новый следует в тех случаях, когда он чересчур загрязнён, а перед установкой нового агрегата рекомендуется тщательно очистить и место его установки, что позволит избежать скорого загрязнения вновь.

Сапуны других важных узлов автомобиля тоже подлежат своевременной чистке для профилактики неисправностей авто. Важно Сапун – важный элемент, который помогает автомобилю исправно работать, но для профилактики поломок рекомендуется своевременно его чистить или менять. Неисправный клапан может привести к различным нарушениям: риск течи КПП; быстрый износ синхронизаторов и многое другое. Регулярная чистка клапана поможет защитить масло от ухудшения смазывающих и защитных свойств, и потому надолго продлит срок эксплуатации железного коня.

Видео:Сапун в кпп мотоблока. Стоит ли ставить?Скачать

Сапун в кпп мотоблока. Стоит ли ставить?

Сапун редуктора

Сапун редуктора предназначен для поддержания атмосферного давления в картере редуктора. Сапун редуктора содержит патрубок для соединения с картером редуктора. Сапун снабжен эластичным баллоном и стаканом, в котором размещен эластичный баллон. Последний сообщен с патрубком посредством трубопровода. При этом на трубопроводе установлен манометр. Изобретение позволяет предотвратить воздухообмен между картером редуктора и атмосферой в процессе эксплуатации. 1 ил.

Изобретение относится к машиностроению, а именно к устройствам для поддержания атмосферного давления в картере редуктора.

Известен сапун [1] , содержащий трубчатый корпус, на котором выполнен патрубок для соединения с картером редуктора, и свободно охватывающий корпус сапуна колпак, который имеет ограничитель подъема относительно последнего.

Недостатком известного устройства является попадание через него в картер редуктора абразивных частиц из окружающей среды, что существенно увеличивает износ деталей, например, редукторов главной передачи, коробки перемены передач сельскохозяйственных тракторов, комбайнов, работающих в сильно запыленной атмосфере. А пропуск известным устройством атмосферного кислорода в картер вызывает при высокой температуре окисление и, как следствие, снижение срока службы масла в редукторе.

Недостатки известного устройства обуславливаются тем, что поддержание атмосферного давления в картере редуктора обеспечивается за счет воздухообмена между картером и атмосферой.

Изобретение преимущественно направлено на использование в условиях запыленной окружающей среды.

Технической задачей изобретения является предотвращение воздухообмена между картером редуктора и атмосферой в процессе эксплуатации.

Указанный технический результат достигается тем, что сапун, содержащий патрубок для соединения с картером редуктора, согласно изобретению снабжен эластичным баллоном, сообщенным с патрубком посредством трубопровода, и стаканом, в котором размещен баллон. При этом на трубопроводе установлен манометр.

Совокупность признаков предлагаемого устройства имеет следующую причинно-следственную связь с достигаемым техническим результатом.

При тепловом расширении воздух из картера редуктора через патрубок по трубопроводу поступает к баллону. Баллон ввиду его эластичности расправляется, принимая в себя вытесняемый из картера воздух, поддерживая этим в последнем атмосферное давление.

А при разряжении воздуха в картере при остывании редуктора баллон под действием атмосферного давления сжимается, вытесняя воздух из собственной полости в картер, поддерживая в нем и в этом случае давление, равное атмосферному.

Таким образом исключается воздухообмен между атмосферой и картером редуктора при нагреве и остывании последнего.

Читайте также: Редуктор кислородный для дыхательных

Наличие стакана, в котором размещен баллон, и манометра на трубопроводе обеспечивает периодический контроль за состоянием уплотнений редуктора: сальников, прокладок, повреждение или чрезмерный износ которых создает возможность воздухообмена картера с атмосферой. При нажатии на свободную в стакане поверхность расширившегося баллона последний, деформируясь внутри стакана, уменьшается в объеме, что наращивает давление в картере редуктора, которое регистрируется по манометру. Если не достигается минимально допустимое давление, которое должны выдерживать уплотнения, производится их ревизия. Негодное уплотнение может быть определено по заметным подтекам масла, появившихся во время деформации баллона.

Таким образом, стакан и манометр служат для превентивного предотвращения воздухообмена между картером редуктора и атмосферой.

Поэтому признаки предлагаемого устройства обуславливают в совокупности решение поставленной задачи изобретения.

На чертеже схематично в продольном разрезе показан сапун в рабочем положении.

Сапун состоит из эластичного баллона 1 и трубопровода 2, сообщающего баллон с патрубком 3, который соединен с картером 4 редуктора. Баллон 1 размещен в стакане 5, а на трубопроводе 2 установлен манометр 6. Стакан 5 установлен в удобном для доступа месте трактора, комбайна, автомобиля на подставке 7.

Для чуткого реагирования на изменение давления в картере 4 баллон 1 выполнен из относительно легкого материала, но достаточно прочного для выдерживания давления, не меньшего, чем способны выдерживать уплотнения редуктора (например, баллон из нейлона, капрона).

Полный рабочий объем баллона 1 — величина расчетная, или установленная опытным путем. Эта величина превышает на 10% интервал изменения объема свободно расширяющегося воздуха, заключенного в заправленном маслом картере 4 при максимальном интервале изменения температуры в последнем в условиях эксплуатации.

При использовании эластичной резины в качестве материала баллона 1 ее упругость (растяжение) не включается в расчетный объем баллона, которой должен эластично расплавляться и складываться, а не растягиваться при эксплуатации, во избежание повышения давления в картере 4 выше атмосферного.

Геометрическая форма баллона 1 и стакана 5 — круговой или эллиптический цилиндр.

Сапун смонтирован на картере 4 холодного редуктора при сжатом баллоне 1, сложенном в стакане 5 (на чертеже показано тонкими линиями).

Сапун работает следующим образом.

Расширяясь при нагреве в картере 4, воздух поступает через патрубок 3 и трубопровод 2 в баллон 1, который при этом, расправляясь, расширяется и при максимальном нагреве редуктора заполняет стакан 5 (показано на чертеже). А при разряжении воздуха в остывающем редукторе воздух из баллона 1 под действием атмосферного давления поступает в картер 4 и баллон сжимается, произвольно складываясь в стакане 5. В результате при изменении температуры в картере 4 давление в последнем постоянно выравнивается относительно атмосферного без воздухообмена с атмосферой. Что исключает попадание в картер 4 атмосферного кислорода, снижающего срок службы масла, ввиду его повышенной окисляемости при нагреве. А также предотвращает попадание в картер 4 пылевидных абразивных частиц из окружающей среды, ускоряющих износ деталей редуктора. Последнее наиболее существенно для сельскохозяйственной техники, работающей в поле, а также, например, машин, работающих в разрабатываемых карьерах и т.п.

Для периодического контроля состояния уплотнений картера 4 (сальников, прокладок), с целью предотвращения возухообмена через последние, нажимают сверху на расширившийся баллон 1, деформируя последний в стакане 5, и регистрируют по манометру 6 возрастание давления в картере. Если давление не достигает до минимально допустимого, которое должны выдерживать уплотнения, производиться ревизия последних. Негодные уплотнения могут быть обнаружены по свежим заметным подтекам масла, появившимся во время принудительной деформации баллона 1.

На интенсивно работающей машине, когда редукторы максимально нагреты, выход из строя уплотнения картера 4 может быть определен визуально по заметно недостаточному заполнению стакана 5 баллоном 1. Что предотвращает выход из строя механической передачи редуктора из-за утечки масла через негодное уплотнение.

Сапун прост в изготовлении и обслуживании, приспособлен и для переоборудования машин, уже находящихся в эксплуатации.

Библиографические данные 1. Патент РФ на изобретение N 2088832, кл. 6 F 16 K 15/02, 1997, прототип.

Сапун редуктора, содержащий патрубок для соединения с картером редуктора, отличающийся тем, что сапун снабжен эластичным баллоном, сообщенным с патрубком посредством трубопровода, и стаканом, в котором размещен баллон, при этом на трубопроводе установлен манометр.

  • Свежие записи
    • Чем отличается двухтактный мотор от четырехтактного
    • Сколько масла заливать в редуктор мотоблока
    • Какие моторы бывают у стиральных машин
    • Какие валы отсутствуют в двухвальной кпп
    • Как снять стопорную шайбу с вала


    💡 Видео

    Мотоблок. Разбираем сапун.Скачать

    Мотоблок. Разбираем сапун.

    Нужен ли сапуну фильтрСкачать

    Нужен ли сапуну фильтр

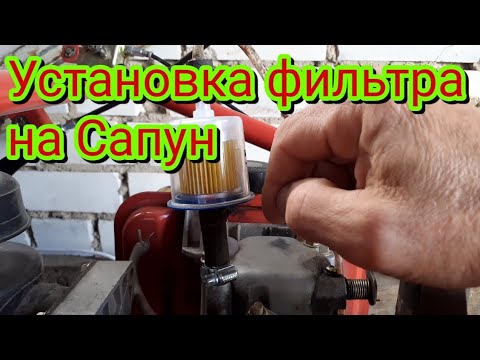

    Вытекание масла из сапуна остановлено, удачное испытание. Установка фильтра на сапунСкачать
