Установленная на тракторе Т-40 коробка передач (рис. 25) предназначена для изменения скорости и направления движения трактора.

Механическая, восьмискоростная, четырехходовая с поперечным расположением валов коробка передач трактора Т-40 состоит из конической передачи с механизмом реверса, ходоуменьшителя, валов и шестерен, механизма переключения, механизма блокировки передач, главной передачи с дифференциалом и механизмом блокировки дифференциала.

Рис. 25. Коробка передач КПП трактора Т-40

1 — корпус трансмиссии; 2, 21, 26, 29, 32 — подшипники; 3 — вторичный вал; 4 — ходоуменьшитель; 5—крышка ходоуменьшителя; 6 — коническая шестерня реверса; 7 — трубопровод маслоприемника; 8, 15 — маслоприемник; 9 — рычаг переключения реверса и ходоуменьшителя; 10 — ведущая коническая шестерня, 11 — вал муфты главного сцепления; 12— муфта реверса; 13 — пробка-сапун; 14 — вилка переключения реверса; 16 — ведомая коническая шестерня; 17 — кулиса; 18—рычаг переключения передач; 19 — чехол; 20 — валик механизма переключения; 22 — первичный зал; 23 — блок шестерен заднего хода; 24— крышка корпуса трансмиссии; 25 — педаль блокировки дифференциала; 27 — вал-шестерня замедленной передачи; 28— промежуточная шестерня замедленной передачи; 30, 31 — стаканы подшипников; 33 — шток; 34 — вилка; 35 — полуось; 36 — зубчатая муфта блокировки дифференциала; 37 — дифференциал; 38 — ведомая цилиндрическая шестерня промежуточной передачи; 39— пробка сливного отверстия; 40 — качающаяся рамка; 41 — выключатель

Коническая передача КПП трактора Т40 с механизмом реверса предназначена для передачи вращения и крутящего момента от дизеля к первичному валу, валу реверса или ходоуменьшителю. Конические шестерни 6, 10 и 16 имеют круговой зуб и в процессе эксплуатации не требуют регулировок до их выбраковок.

Ведущая шестерня 10 конической передачи смонтирована в расточке передней части корпуса трансмиссии трактора Т-40 и вращается в переднем (шариковом) и заднем (роликовом) подшипниках.

Ведомая шестерня 16 коробки передач установлена в левой части первичного вала на двух шарикоподшипниках. Ведомая коническая шестерня 6 реверса смонтирована также в левой части корпуса трансмиссии.

Между ведомыми шестернями на шлицах первичного вала КПП трактора Т-40 установлена муфта 12 реверса, которая может занимать одно из трех положений: находиться в зацеплении с ведомой конической шестерней 16 переднего хода, с ведомой конической шестерней 6 реверса или валом ходоуменьшителя.

Коническую передачу трактора Т-40 заменяют комплектно, т. е. все шестерни — ведущую и ведомую.

Вначале устанавливают ведущую коническую шестерню 10, выдержав расстояние от торца шестерни до оси первичного вала 40 ± 0,1 мм. Во время регулировки необходимо увеличивать или уменьшать число прокладок, устанавливаемых под стакан подшипника.

Затем устанавливают ведомую коническую шестерню 16 так, чтобы зазор в зацеплении зубьев шестерен был в пределах 0,25—0,6 мм. Зазор регулируют путем установки или удаления прокладок из-под стакана 30 подшипника. Коническую шестерню реверса устанавливают аналогично ведомой конической шестерне.

Ходоуменьшитель трактора Т-40

Ходоуменьшитель трактора Т40 предназначен для получения дополнительного ряда замедленных скоростей, что позволяет использовать его с сельскохозяйственными машинами и орудиями, требующими пониженных скоростей движения. Установлен он с левой стороны трактора, в расточку под стакан конической шестерни реверса.

Конструкция ходоуменьшителя трактора Т-40 выполнена в виде отдельного узла и представляет собой зубчатую передачу с внешним и внутренним зацеплением. Передаточное число ходоуменьшителя 2,75.

Рис. 26. Ходоуменьшитель трактора Т-40

1 — крышка с маслоподводящей трубкой; 2 — ведомая шестерня; 3 — сателлит; 4 — стакан; 5 — ось педали муфты сцепления ВОМ; 6 — маслоприемник с трубкой; 7 — коронная шестерня; 8 — первичный вал; 9 — муфта; 10 — коническая шестерня; 11 — ведущий вал; 12

солнечная шестерня; 13 — водило; 14 — регулировочные прокладки

Ходоуменьшитель трактора Т40 (рис.

26) работает следующим образом. Солнечная шестерня 12, соединенная шлицами с конической шестерней 10 реверса, вращает сателлиты 3, расположенные в неподвижном водиле 13.

Сателлиты передают вращение шестерне 2, которая через шлицевое соединение вращает ведущий вал 11 ходоуменынителя. Далее вращение передается через подвижную муфту 9 к первичному валу 8 коробки передач.

Читайте также: Биение вала электродвигателя это

Ходоуменьшитель рассчитан на работу трактора с тяговым усилием не более 9 кН (900 кгс). Пятую и шестую передачи включать не рекомендуется во избежание повышенного износа шестерен этих передач. Соответствующие скорости можно получить на прямых передачах.

Валы и шестерни коробки передач трактора Т-40 предназначены для получения определенного ряда скоростей и изменения направления движения трактора (см. рис. 25).

Первичный вал КПП Т40 вращается в двух шарикоподшипниках, расположенных в расточке корпуса трансмиссии и стакане 30. На шлицах первичного вала установлены два скользящих блока: блок ведущих шестерен пятой и шестой и блок второй и третьей передач, а также две неподвижные шестерни четвертой и первой передач.

На вторичном валу КПП трактора Т-40 установлены неподвижные шестерни (шестой передачи, блока ведомых шестерен второй и пятой передач, блока ведомых шестерен передачи к дифференциалу и третьей передачи и две подвижные шестерни — шестерни четвертой передачи и заднего хода и шестерни первой и замедленной передач.

При перемещении одной из подвижных шестерен с помощью механизма переключения включается требуемая передача. При включении передачи заднего хода или замедленной вводятся в зацепление дополнительные шестерни 23 и 28, установленные в нижней части корпуса трансмиссии.

Установку вторичного вала 3 регулируют при замене вала прокладками путем установки или удаления их из-под стакана 31 подшипника, выдержав расстояние от оси ВОМ до торца вторичного вала 35+0-34 мм.

Механизм переключения передач КПП Т-40 состоит из валиков переключения с закрепленными на них вилками. Валики имеют кольцевые канавки, в которые входят шарики-фиксаторы. Валики с помощью рычага переключения могут перемещаться для включения передач.

Механизм блокировки коробки передач трактора Т-40 (рис. 27) предназначен для устранения случаев неполного включения шестерен и их самовыключения.

Он состоит из шариков-фиксаторов 13 с пружинами 14 и валика 2 блокировки.

Рис.27. Механизм блокировки коробки передач КПП трактора Т-40

1 — валик переключения передач; 2 — валик блокировки; 3, 11 — рычаги блокировки; 4 — установочный винт; 5 — педаль муфты главного сцепления; 6 — тяга блокировки; 7 — гайка; 8 — вилка тяги; 9 — рычаг переключения передач; 10 — палец; 12 — кулиса; 13 — шарик; 14 — пружина

При нажатии на педаль муфты главного сцепления, что необходимо при включении требуемой передачи, перемещается и валик блокировки до тех пор, пока фрезерованные пазы на нем не установятся против валиков переключения.

В таком положении каждый валик переключения удерживается только шариковым фиксатором и может быть перемещен с помощью рычага переключения.

После этого педаль муфты сцепления возвращается в исходное положение, а валик блокировки своей цилиндрической частью входит в кольцевую проточку валиков переключения, не допуская их перемещения.

Регулировать механизм блокировки КПП Т-40 в процессе эксплуатации тракторов не требуется, за исключением случаев замены деталей или полной его разборки.

В этих случаях после установки свободного хода регулируют педали главного сцепления трактора Т-40 в следующей последовательности:

— устанавливают в нейтральное положение рычаг переключения передач и отпускают педаль глашюй муфты, т. е. оставляют муфту включенной;

— расшплинтовывают палец 10 вилки 8 и снимают ее с рычага 11 блокировки;

— нажимают на рычаг 11 блокировки, переместив его в крайнее заднее положение, которое соответствует включенному положению муфты;

— отвертывая вилку 8, подбирают такую длину гиги, чтобы при крайнем заднем положении рычага соединить вилку тяги. После регулировки устанавливают и зашплинтовывают палец вилки.

Кроме упомянутого механизма в коробке передач трактора КПП Т40 установлен другой механизм блокировки, исключающий пуск дизеля при включенной передаче.

Этот механизм состоит из выключателя 41 (см. рис. 25) и качающейся рамки 40 у смонтированных в корпусе управления переключением передач.

При включении одной из передач вместе с рычагом поворачивается рамка с осью, замыкая через выключатель обмотку магнето пускового агрегата на «массу» или размыкая цепь включения стартера дизеля при электростартерном пуске.

В процессе эксплуатации нельзя допускать ослабления мест крепления провода и его обрыва.

Редуктор главной передачи и дифференциал трактора Т-40

Читайте также: Датчик частоты вращения выходного вала акпп мазда

Главная передача и дифференциал предназначены для передачи колесам трактора Т-40 вращения и крутящего момента с разными угловыми скоростями.

Главная передача (редуктор) трактора Т-40 состоит из пары цилиндрических прямозубых шестерен.

Дифференциал — простой, двухсателлитный с коническими шестернями, расположенными в ступице дифференциала.

При прямолинейном движении трактора, когда сопротивление на ведущих колесах оди¬наково, правая и левая ведомые шестерни дифференциала вращаются с одинаковой угловой скоростью.

С изменением сопротивления на ведущих колесах или во время поворота трактора одна из ведомых шестерен замедляет вращение, другая — ускоряет, обкатываясь на конических шестернях-сателлитах.

Регулировка шестерен дифференциала в процессе эксплуатации не требуется.

Механизм блокировки дифференциала трактора Т40 (рис. 28) позволяет передавать вращение с одинаковой частотой левой и правой полуосям, что необходимо во время преодоления трактором препятствий.

Рис. 28. Механизм блокировки дифференциала трактора Т-40

1 — педаль блокировки дифференциала; 2 — болт; 3 — гайка; 4 — рычаг штока; 5 — шток; 6 — направляющая штока; 7 — пружина блокировки; 8 — ось качания вилки; 9 — шестерня дифференциала; 10 — вилка блокировки; 11 — муфта; 12 — полуось

Механизм блокировки дифференциала трактора Т-40 регулируют только при нарушении регулировки в такой последовательности:

— отвертывают гайку 3, ввертывают регулировочный болт 2 в педаль 1 снизу;

— включают муфту 11, нажав ногой на педаль 1 до отказа;

— отвертывают регулировочный болт 2 до упора головки в крышку коробки;

— отпускают педаль 1 блокировки и отвертывают болт 2 еще на один оборот.

В таком положении регулировочный болт сверху надежно закрепляют гайкой 3.

Надежность и продолжительность работы механизма блокировки зависят от его правильной эксплуатации, поэтому при работе на тракторе Т-40:

— Используют блокировку только для преодоления препятствий при увеличенном буксовании одного из ведущих колес, для чего выключают муфту главного сцепления, нажимают ногой на педаль блокировки и включают сцепление;

— Не делают поворотов на тракторе при включенной блокировке.

Запрещается включать блокировку дифференциала при включенной муфте сцепления.

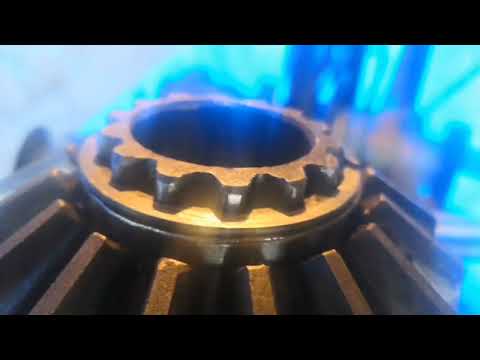

Видео:сборка КПП т 40 часть 2Скачать

Технические характеристики

Трактор Т-40 является самостоятельным техническим средством, управляемым оператором. Вместимость кабины — один человек. Устройство может работать с любым типом навесок, подходящих и для более ранних моделей (Т25, Т30, Т35). Очевидное преимущество — доступность и возможность приобретения модели в хорошем состоянии, несмотря на завершение производства более 20 лет назад.

Видео:поэтапная сборка валов сцепления т40Скачать

Параметры и устройство КПП

Тракторы Т-40 оснащались восьмиступенчатыми механическими коробками. Схема коробки передач трактора Т 40 включает в себя следующие элементы:

1. Ходоуменьшитель. Обеспечивает работу трактора на пониженных скоростях, что требуется при использовании некоторых видов сельскохозяйственного оборудования. Представляет собой зубчатую передачу, соединенную с конической шестерней реверса и с валом ходоуменьшителя через шлицы. Устанавливается с левой стороны трактора в расточку под стакан конической шестерни реверса.
2. Реверс с конической передачей. Обеспечивает движение задним ходом. Представляет собой редуктор, переключающий шестерни зацепления в конической передаче. В результате обеспечивается изменение направления и скорости движения ведомого вала.
3. Коническая передача также передает крутящий момент и направление вращения от двигателя к первичному валу и ходоуменьшителю. Ведущая шестерня располагается в передней части блока трансмиссии, ведомая — на первичном валу.
4. Главная передача и дифференциал. Передают колесам крутящий момент и задают разные угловые скорости при поворотах. Представляет собой две цилиндрические шестерни с прямыми зубьями. При повороте одна ведомая шестерня ускоряет вращение, а вторая замедляет.
5. Механизм блокировки дифференциала. Обеспечивает равную частоту вращения обоим полуосям, при движении по сильно пересеченной местности.
6. Шестерни и валы «отвечают» за изменение скорости и направления движения. Оснащены механизмом переключения, посредством которого и происходит управление. Ключевые валы — первичный и ведущий. Управление осуществляется зацеплением нужной подвижной шестерни с неподвижной. Механизм переключения передач представляет собой валики с вилками, смещающими шестерни.
7. Механизм блокировки КПП. Предотвращает неполное включение шестерен. Состоит из валика и подпружиненных шариков-фиксаторов. При работе блокиратора валик входит в кольцевую проточку валиков переключения и предотвращает их перемещение.
8. Конечная передача трактора. Уменьшает частоту вращения полуосей ведущих колес. Представляет собой две цилиндрические шестерни с прямыми зубьями. Ведущая шестерня устанавливается в расточках блока, ведомая — на полуоси колеса.

Читайте также: Подшипник вторичного вала фотон 1099

Видео:Ремонт КПП Т-40, ЛТЗ-55, ЛТЗ-66 (коробки передач) сборка, установкаСкачать

Типичные неисправности механизма выбора передач ГАЗ-53/3307 и их устранение

Механизм выбора передач — важная часть КПП, любые ее неисправности критично влияют на работу всего агрегата, поэтому проблемы с данным механизмом необходимо решать без замедления.

Для механизма выбора передач характерны две основных проблемы:

• ?Вылет? одной или нескольких передач — обычно это является прямым следствием деформации или износа вилок, ослабления крепления вилок на штоках, а также износа самих штоков;
• Затруднение при включении или выключении передач вероятнее всего это происходит вследствие заклинивания фиксаторов или других деталей, причем это опять же происходит вследствие деформации или износа компонентов.

Также может наблюдаться ослабление предохранителя включения передачи заднего хода, неисправность выключателя света заднего хода, поломка или износ сухарей на вилках и ряд других неисправностей.

В любом случае при неисправности КП ее следует демонтировать с грузовика, разобрать и произвести дефектовку. Все изношенные, деформированные и поврежденные детали следует заменить.

Для поддержания механизма выбора передач КП ГАЗ-53/3307 в рабочем состоянии следует соблюдать рекомендации по эксплуатации трансмиссии и выполнять регулярное ТО коробки. При бережном отношении к коробке, при использовании рекомендованного трансмиссионного масла и при своевременном устранении неисправностей КПП будет работать долго и надежно.

Видео:Ремонт кпп трактора т-40Скачать

Выбор трансмиссионного масла

При длительной эксплуатации транспортного средства с коробкой передач ГАЗ-3307, водитель может столкнуться с такой проблемой, как течь масла из КПП. В ряде случаев это может быть связано с тем, что имеется ослабленная затяжка болтов крепления, произошел износ сальника, имеется трещина в картере. Деформированные запчасти должны быть заменены, добавлено новое масло.

Замена трансмиссионного топлива является видом ремонта КПП. Какое масло заливать в механическую коробку передач на ГАЗ-3307? Добавлять в КПП рекомендуется трансмиссионную жидкость ТАП-15в, требуется около 6 литров. Периодичность замены составляет 60000 км пробега.

Таким образом, грузовой автотранспорт ГАЗ-3307, отличается хорошей проходимостью, оснащен надежной механической коробкой, которая рассчитана на долгий эксплуатационный ресурс. Периодически следует осуществлять ее техническое обслуживание, менять трансмиссионное масло, чтобы снизить риск появления серьезных поломок в автомобильной системе.

В грузовых автомобилях ГАЗ применяется классическая трансмиссия с ручным управлением, причем коробка передач за последние полвека почти не претерпела изменений. Важную роль в данной КП играет механизм выбора передач — об этом узле трансмиссии, его роли, конструкции, работе и ремонте читайте в статье.
