Ознакомившись с предыдущей статьей про то, как разбирается классическая ВАЗовская коробка переключения передач, в которой мы ознакомились с процессом разборки и дефектовки КПП, вы наверное обратилои внимание что статья не заканчивается традиционными словами «сборку производить в обратном порядке». Потому что на самом деле при сборке КПП есть масса нюансов, поэтому предлагаем вашему вниманию отдельную статью с детальным описанием процесса. Итак, КПП прошла дефектовку, мы приобрели изношенные детали, приступаем к сборке.
Все детали тщательным образом отмыты и очищены.
Собранный вторичный вал устанавливаем в корпус КПП.
Устанавливаем опорный П. вторичного вала в сборе со стопорным кольцом.
Устанавливаем стопорную пластину.
Крепим стопорную пластину при помощи винтов и обязательно НОВЫХ корончатых шайб.
Заворачиваем винты до упора при помощи ударной отвертки.
Устанавливаем в первичный вал смазанный маслом игольчатый П. и ставим вал на место.
Ставим вилку 1-2 передач и ставим шток переключения 1-2 передач.
Заворачиваем болт крепления вилки. Момент затяжки, Н-м (кгс-м) 11,7-18,6m (1,2-1,9)
Ставим блокировочный сухарь в корпус.Сухари разные по длине,ставим длинный.
В шток переключения 3-4 передач ставим блокировочный сухарь,смазав его литолом,чтоб не выпадал при сборке.
Ставим вилку переключения 3-4 передач и затягиваем болт крепления вилки.
Ставим короткий блокировочный сухарь в корпус.
Устанавливаем промвал в корпус.
Ставим опорный П. промвала и его дистанционное кольцо.
Ставим передний П. промвала в сборе со стопорным кольцом.
Ставим шестерню заднего хода.
Ставим пружинную шайбу.Конус шайбы должен смотреть внутрь КПП.
Ставим дистанционное кольцо.
Теперь ставим в сборе шток 5 передачи,муфту и шестерню 5 передачи и промежуточную шестерню заднего хода.
Ставим маслоотражательную шайбу.
Ставим шестерню привода спидометра,не забывая про шарик.
В корпус КПП ставим шарики фиксатора и их пружины.
Пружина фиксатора 5штока 5 передачи и З.Х. более длинная.
Ставим прокладку и закручиваем на место крышку фиксаторов штоков.
Ставим на место и закручиваем передний и задний болты промвала.Задний болт ставится без шайб.
Ставим задний П. промвала.У него нет дистанционного кольца.
Ставим задний П. вторичного вала и его дистанционное кольцо.
Читайте также: Карданчик рулевого вала 1118 с эур
Теперь будем ставить переднюю крышку (колокол).
Ставим прокладку.
Смазываем первичный вал литолом.
Приклеиваем литолом пружинную шайбу к колоколу.
Ставим колокол и затягиваем гайки крепления.
Немного смазываем детали 5 передачи маслом.
Устанавливаем прокладку.
Ставим заднюю крышку и затягиваем гайки крепления.
Ставим на место кронштейн крепления хомута штанов.
Ставим механизм выбора передач.
Устанавливаем фланец эластичной муфты.
Включаем любую передачу,блокируем первичный вал стопором и затягиваем гайку.
Запрессовываем центрирующее кольцо.

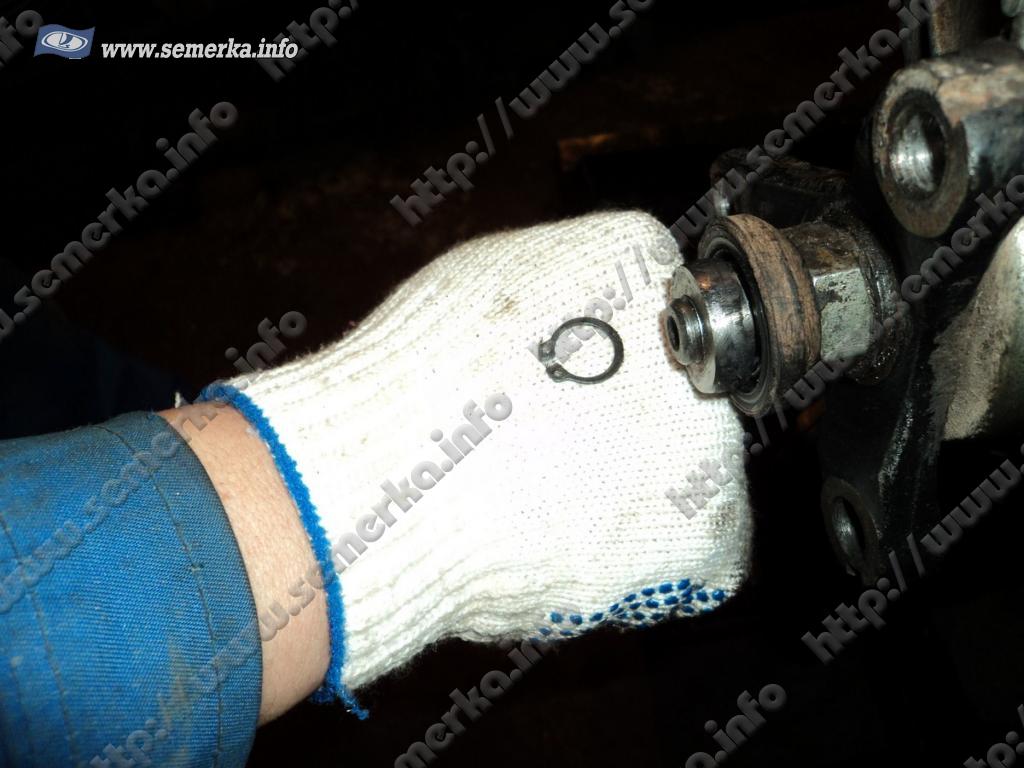

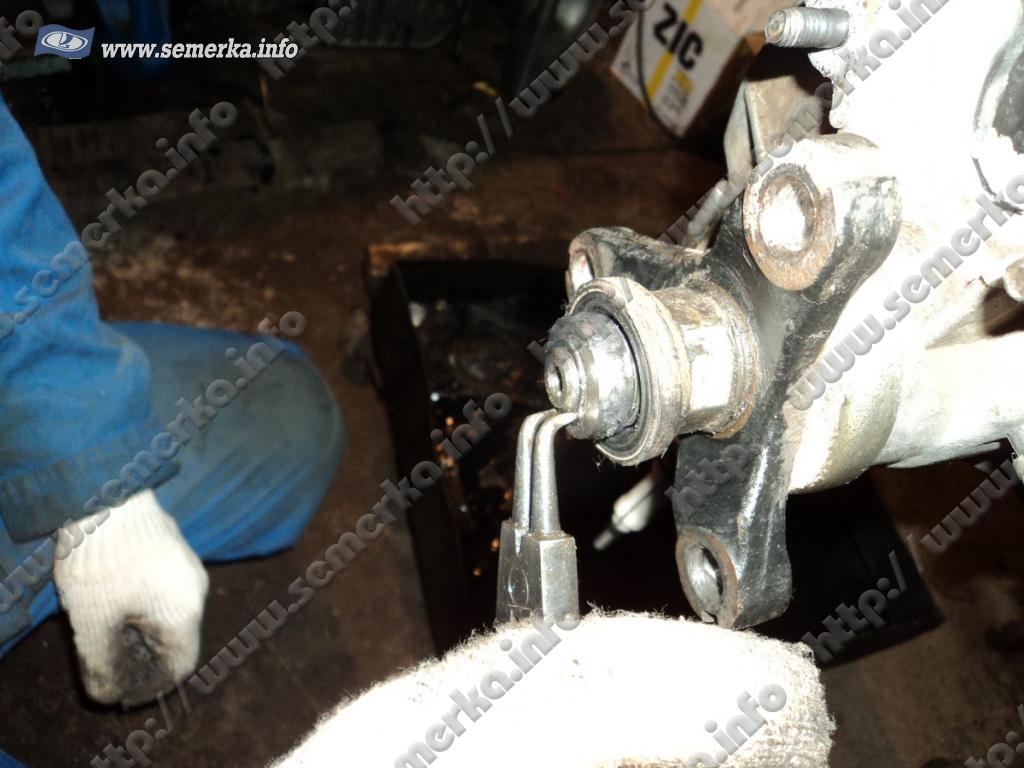

Ставим стопор.
Смазывем немного маслом детали коробки,проверяем лёгкость вращения валов и переключение передач.
Ставим прокладку.На прокладке есть выступ для ориентира.
Наносим герметик на крышку.
Ставим вилку и выжимной,эластичную муфту,заправляем маслом.Всё,коробка готова к установке.
