Сборка заднего амортизатора иж планета 5

Для устранения дефектов задних амортизаторов мотоцикла Иж 6.113-05 а так же для замены масла требуется их разборка.

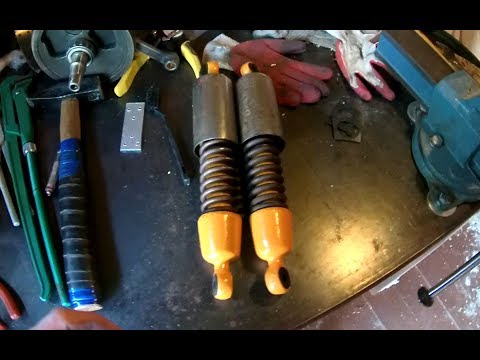

Ставим мотоцикл на центральную подножку и снимаем амортизаторы (если надо снять сразу оба амортизатора, надо не забыть поставить подпорку под маятник чтобы он не упал).

Специальными скобами сжимаем пружину (пробовал сжать пружину автомобильным съёмником, не получилось так как у них слишком толстые ушки). Но можно обойтись и без них, для этого берём газовый ключ и вставляем его между витков пружины. Налегаем на газ. ключ всем свои весом, пружина сжимается, а ваш напарник тем временем вынимает два опорных полукольца.

Вот так ставим ключ и давим на него сверху. Вынимаем опорные полукольца.

Металлокерамические коронки Кармэн Мед. Сотрудничество . Международная логистика.

Вынимаем пружину, пластмассовый стакан и регулятор преднатяга пружины.

Зажимаем нижний наконечник в тисках и ключом на 27 отворачиваем гайку корпуса уплотнения. Для того чтобы шток вынуть полностью надо с силой его потянуть на себя (см. фото). Но будьте осторожны так как в амортизаторе ещё находиться масло.

Ключом на 27 отворачиваем гайку. Тянем шток на себя…..

Осматриваем шток, обращаем внимание на рабочую кромку сальника. Чтобы заменить резинки надо отвернуть гайку штока (предварительно зажав его за верхний наконечник в тиски) и снять со штока поршень с клапанами, корпус уплотнения, сальник и резиновый буфер.

Вот так выглядит шток со всеми деталями.

После промывки всех деталей в керосине или бензине, и замене изношенных деталей. Производим сборку амортизатора, не забыв залить 0.075 л. масла веретенного АУ или жидкости МГП-10 (это по инструкции, но я бы не советовал, так как нынче не найти этих масел с надлежащим качеством), лучше найти аналог этих масел у зарубежных производителей.

Собирайте амортизатор чистыми руками на чистом столе, дабы не одна песчинка не попала внутрь, только это может гарантировать долгую и безотказную работу данного узла.

Видео:КАК ПОМЕНЯТЬ САЛЬНИК ЗАДНЕГО АМОРТИЗАТОРА МОТЦИКЛА ИЖ.Скачать

Подвеска Планеты [#2] Задние амортизаторы. Разборка, дефектовка, сборка.

Всем привет!

После довольно большого перерыва, нашел время написать не большую статейку, ребят, не успеваю сразу все писать и выкладывать, по мотоциклу начала кипеть работа, словно жерло вулкана, так что, извиняйте:) Все будет господа, но не сразу.

Темой сегодняшней статьи станет задняя подвеска Планеты 5, расскажу на словах, как разобрать и собрать амортизаторы Планеты без каких-либо проблем и т.д и т.п., поехали.

Для начала сразу скажу, фото с разборка амортов нет, они должны были быть, но телефон сел от мороза, и на этом все. Бежать за зарядкой я поленился, но поверьте, там все легко. Начнем.

Разборка

Я занимался дефектовкой в полной ее форме, то бишь менял все, даже сайлентблоки, из родного осталась пружина, пластиковый стакан, и сам стакан-резервуар, но начинать надо именно с самой разборки амортизатора, потом поймете почему.

Берем наш амортизатор, и в верхнее ухо вставляем мощную отвертку, на амортизаторе имеется две пластиковых чашки, они то и держат пружину, подкладываем под отвертку что нибудь подходящее, и давим, другой же отверткой, выковыриваем другую чашку амортизатора. Таким же способом, но уже без одной чашки, давя на саму пружину сверху, снимаем вторую чашку. Все. Пружина снята. снимаем пластиковый защитный стакан и тонкую-тонкую шайбу под ним. Берем ключ, по-моему, на 19, и откручиваем шток, далее сливаем масло с амортизатора, если оно у вас есть, поздравляю. Теперь внимательно слушаем, берем иголку, и аккуратно подковыриваем верхнее резиновое колечко, оно будет мешать нам вытащить весь шток, подковырнули его, сняли и дергаем со всей силы шток за ухо. Шток вытащили. За ним вытаскиваем стакан штока, из стакана самого амортизатора, как то много стаканов да?:) На самом деле нет) Будете заниматься разборкой все поймете сами) Теперь мой совет. Я советую менять шток в сборе, так надежнее, сальники, которые продаются в магазинах это все фуфел Китайский, который течет с первых километров пробега, так что делайте лучше так, как я Вам сказал, тем более что штоки продаются заводские, нужно только знать, где их брать, об этом будет отдельная статья, пишите в личку, подскажу. Вот как бы и все, одно но, под пружиной будет тоже такая же тоненькая шайба, не потеряйте ее.

Далее переходим к сайлентблокам.

Берем наш амортизатор, вернее его стакан и новый шток, головку на 17 (или на 19 точно не помню, главное чтобы по диаметру она была точь в точь как сайлетблок, можно чуть меньше), а так же голову на 21 (или же на 22 или 23, опять же не помню точно, главное, чтобы в головку во всем размере помещался весь сайлентблок), далее берем тисы, и вставляем в них наш бутерброд, головку на 17 располагаем слева, потом ухо стакана амортизатора и справа головку на 21 и начинаем давить, выдавливая тем самым сайлентблок в головку на 21, головкой на 17. Так делаем и с другим ухом если это потребуется.

сборка

Приступим к сборке. Берем все наши деталюшки, и первым делом моем. В принципе, если на улице зима, помойте под краном, ничего не будет, если все хорошенько высушите и вытрите. Теперь берем стакан штока, и вставляем его в стакан самого аморта.

Читайте также: Nissin showa амортизаторы хонда црв 3

Далее берем 0,075 мл масла, в моем случае это Motul FORK OIL 10W (Если есть возможность купить масло более вязкое, например 15W, берите, оно будет лучше, ибо это довольно жидкое) и наливаем его В СТАКАН ШТОКА.

Далее вставляем туда сам шток и закручиваем.

Все. Гидравлическая часть собрана. Теперь заменим сайлентблок. Точно таким же образом как и разбирали, только теперь после головки на 17 идет новый сайлентблок, потом ухо куда он будет вставляться, и потом уже головка на 21. Перед запресовкой рекомендую смазать внешнюю поверхность сайлентблока маслом.

Ну а далее все в обратной последовательности, там все просто, одеваем на стакан аморта маленькую шайбу, потом пружину, в нее пластиковый защитный стакан, под стакан ложем шайбу, такую же тонкую, и снова, давя отверткой на пружину через верхнее ухо аморта, пытаемся вставить тарелки. Все. Амортизатор собран)

Я понимаю, статья получилась довольно водянистая, а во всем виновата моя лень, которая не позволила мне сходить за зарядкой:( Не ругайте сильно, больше постараюсь так не делать:)

Видео:Ремонт амортизатора иж, меняем сальник.Скачать

Амортизаторы иж и им подобные — устройство и ремонт.

Амортизаторы иж почти ничем не отличаются по конструкции от задних амортизаторов других отечественных мотоциклов, за исключением некоторых мелочей и поэтому эта статья будет полезна и владельцам мотоциклов других отечественных моделей. И в этой статье будет подробно описано устройство, обслуживание и ремонт ижевских задних амортизаторов и надеюсь эта статья будет полезна новичкам, которые имеют не только мотоцикл ИЖ, но и любой другой отечественный байк.

Основное преимущество амортизаторов ижевских или других отечественных мотоциклов в том, что эти амортизаторы имеют разборную конструкцию, а значит они ремонтопригодны и при должном уходе практически вечные. А новые типы амортизаторов, (например газовые) которые многие начали устанавливать на ИЖи, Явы, и другую отечественную мото-технику, хоть и являются более совершенными и комфортными амортизаторами, но они не разборные (большинство моделей), а значит не ремонтопригодны.

Как было сказано чуть выше, многие из более современных газовых амортизаторов имеют не разборную конструкцию, а значит произвести ремонт будет не так то просто, а порой и невозможно для новичков. К тому же большинство газовых амортизаторов, производят в Китае и качество (ну и ресурс) многих изделий оставляет желать лучшего.

И поэтому старые добрые модели амортизаторов мотоциклов советского производства думаю ещё долго будут оставаться актуальными и будут служить верой и правдой долгие годы, конечно же при своевременном обслуживании и ремонте. Но прежде чем перейти к ремонту амортизаторов иж и других подобных отечественных изделий, полезно будет ознакомиться с их устройством, так как знание устройства намного облегчит обслуживание и ремонт даже новичку.

Ну а кто знает как устроен отечественный разборный мотоциклетный пружинно-гидравлический амортизатор, то может просто пропустить несколько обхатцев, промотав колёсико мыши и перейти ниже непосредственно к разборке и ремонту.

Видео:Переборка амортизаторов ИЖ Юпитер Планета замена сальников пружины жесткость мотоцикл стойка.Скачать

Амортизаторы иж — устройство.

Пружинно-гидравлические амортизаторы ижей, Уралов, Днепров и других отечественных мотоциклов имеют один и тот же принцип работы и почти одинаковую конструкцию. Эти амортизаторы так же имеют простое регулирующее устройство кулачкового типа, в котором используется подвижный кулачок и неподвижный. К подвижному кулачку ижевских амортизаторов последних моделей (ИЖ Планета 5, Юпитер 5) прикреплён для удобства рычаг с шариком на конце.

При повороте рычага с шариком подвижный кулачок смещается относительно неподвижного кулачка и таким образом увеличивается или уменьшается жёсткость задней подвески мотоцикла (в зависимости от состояния дорог и загрузки мотоцикла). На более старых типах амортизаторов иж (и на амортизаторах других моделей отечественных мотоциклов) рычага с шариком нет и для перемещения подвижного кулачка и регулировки сжатия пружин служит специальный серповидный ключ.

Кстати, на последних моделях отечественных мотоциклов (например тяжёлых мотоциклах Урал, Днепр) амортизаторы последних моделей имеют немного улучшенную конструкцию, позволяющую увеличить комфортность езды и эта конструкция аналогична конструкции амортизаторов автомобилей ВАЗ и Москвич.

Конечно же конструкция отечественных амортизаторов далека от совершенства и уступает большинству амортизаторов зарубежных мотоциклов, но повторюсь ещё раз, что основное преимущество отечественных амортизаторов — это их лёгкая ремонтопригодность и дешевизна запчастей.

Основа конструкции — это цилиндр с поршнем, к которому прикреплён шток, и на который давит вес мотоцикла. Сопротивляются весу мотоцикла пружины и гидравлическая система амортизатора, которая заполнена маслом. Конечно же основное назначение гидравлической системы — это гашение колебаний задней подвески, но всё же гидравлика немного помогает пружинам, противостоять весу байка, груза и водителя с пассажиром.

Более подробное устройство отечественных амортизаторов современных мотоциклов Иж, показано на рисунке 2 Урал или Днепр и они аналогичны по конструкции, за исключением некоторых мелочей, а так же отличаются лишь величиной хода штока и объёмом заливаемой в гидравлику жидкости (кстати такое же гидравлическое устройство имеют амортизаторы некоторых отечественных автомобилей).

Амортизаторы отечественных мотоциклов и некоторых автомобилей: А — ход сжатия, Б — ход отбоя (отдачи). 1 — нижняя проушина крепления, 3 — гайка клапана отдачи, 4 — поршневое кольцо, 5 — ограничительная тарелка, 6 — пружина перепускного клапана, 7 — тарелка перепускного клапана, 8 — обойма клапана сжатия, 9 — пружина клапана сжатия, 10 — тарелка клапана сжатия, 11 — диски клапана сжатия, 12 — корпус клапана сжатия, 13 — шток, 14 — цилиндр, 15 — поршень, 16 — диски клапана отдачи, 17 — пружина клапана отдачи.

Читайте также: Амортизатор передний рено логан левый правый

Как было сказано чуть выше, основная деталь — это цилиндричес (см. рис 2) ий резервуар 2 который заполняется амортизаторным маслом и к которому снизу приваривается дно и кольцо 1 для резинового сайлентблока. Внутри основного резервуара вставлен рабочий цилиндр 14, а в его нижнюю часть прессуется пробка 12, которая служит корпусом для клапанов сжатия. Ну а внутри рабочего цилиндра 14 при работе подвески перемещается поршень 15, который закреплён в нижней части штока 13, а верхняя часть штока связана с рамой мотоцикла через сайлентблок.

В поршне имеются 2 клапана: клапан отдачи смонтирован внизу поршня и перепускной клапан смонтирован сверху поршня. Перепускной клапан имеет тарелку 7, на которую сверху давит пружина 6 и ограничительная тарелка 5, которая прижата к поршню 15.

Клапан отдачи состоит из дисков 16, которые прижимаются к внутренним отверстиям в поршне с помощью пружины 17, второй конец которой опирается на поверхность гайки 3. А клапан сжатия имеет тарелку 10 в которой имеются отверстия, а так же диски 11, пружина 9, обойма 8 и корпус 12, вставленный в дно гидравлического цилиндра 14.

Ну и для уплотнения наружной поверхности поршня 15 служит уплотнительное колечко 4. Вверху рабочий гидравлический цилиндр закрывается гайкой резервуара, который имеет уплотнительное устройство.

Видео:Ремонт и чистка амортизаторов на ИЖ Планета 5Скачать

Работа амортизатора иж, Урал, Днепр и им подобным.

Работоспособность (для гашения колебаний задней подвески) пружинно-гидравлического амортизатора отечественных мотоциклов (и автомобилей) основано на использовании гидравлического сопротивления, которое возникает при перетекании гидравлической жидкости (масла) из одной полости цилиндра в другую через специальные отверстия, которые перекрываются в нужный момент клапанами сжатия и отдачи.

При эксплуатации мотоцикла и при наезде заднего колеса на какое то препятствие (неровности дороги), маятник мотоцикла уходит вверх вместе с амортизатором и от этого шток вместе с закреплённым внизу поршнем перемещаются в гидроцилиндре вниз и при этом происх (см. рис 4 а)одит ход сжатия. При этом под поршнем 15 создаётся давление гидравлической жидкости и эта жидкость (амортизаторное масло) преодолевая силу упругости пружины 6, через перепускной клапан перетекает в полость над поршнем.

Ну и при этом часть жидкости, отгибая внутренние края дисков 11 клапана сжатия, перетекает в основной резервуар 2 (то есть в корпус амортизатора 2). Ну а если ход сжатия осуществляется довольно плавно, то давления гидравлической жидкости уже будет недостаточно для отгибания внутреннего края дисков 11 и значит жидкость в резервуаре 2 корпуса будет перетекать только через специальный вырез верхнего дроссельного диска 11 клапана сжатия.

После проезда неровности заднее колесо и маятник мотоцикла уже возвращается назад (то есть движется вниз) а поршень и шток уже двигаются вверх и при этом происх (он показан на рисунке 4 б)одит ход отдачи и при этом давлением гидравлической жидкости (над поршнем) отгибаются наружные края дисков 16 клапана отдачи. При этом жидкость уже перетекает в полость цилиндра под поршнем.

Ещё из-за уменьшения давления под поршнем, одновременно часть жидкости из резервуара 2 (отгибая снаружи диски 11 клапана сжатия) заполняет и пространство над поршнем. Ну а при плавном движении заднего колеса и маятника мотоцикла вниз, гидравлическая жидкость проходит через боковые вырезы дроссельного диска клапана отдачи. Следует учесть, что сопротивление при ходе сжатия в несколько раз меньше, чем при ходе отдачи и это полезно для снижения силы удара на раму мотоцикла, при наезде колеса на препятствие.

Видео:Ремонт АРОМАТИЗАТОРОВ ИЖСкачать

Амортизаторы иж — разборка и ремонт.

При интенсивной эксплуатации мотоцикла некоторые детали изнашиваются и требуют замены или ремонта. Самая распространённая неисправность — это потеря герметичности уплотнений и утечка гидравлической жидкости. Ну а при понижении уровня жидкости в резервуарах амортизаторов о их нормальной работе (гашению колебаний) не может быть речи.

И поэтому, при обнаружении утечек, следует не только доливать масло, но разумеется и заменять изношенные (потрескавшиеся) уплотнения и другие изношенные детали, которые можно обнаружить только с помощью разборки амортизатора и визуального осмотра внутренностей. Ну а как разобрать амортизаторы иж и им подобные будет описано ниже.

Видео:Задние амортизаторы RFY на ИЖ. ОТЗЫВ/ОБЗОР. Планета 5.Скачать

Амортизаторы иж — разборка.

Для того, чтобы разобрать амортизаторы, разумеется их для начала следует снять с мотоцикла. Ничего сложного в этом нет, устанавливаем мотоцикл на центральную подставку, или подкат для мотоцикла и открутив гайки на раме и маятнике, извлекаем амортизаторы из шпилек, приваренных к раме и маятнику.

Далее для разборки амортизаторов понадобится сжать пружины и извлечь два опорных полукольца. Для сжатия пружин амортизаторов существуют специальные приспособления, или самодельное приспособление, описанное в этой статье.

Но имея помощника, можно извлечь опорные полукольца, если вставить между верхних витков пружин два уголка, сам амортизатор упереть в пол и затем надавить уголками вниз и сжать пружину. Ну а помощник в это время, с помощью пинцета, или плоскогубцев с узкими носиками, извлекает упорные полукольца.

Читайте также: Замена задних амортизаторов опель астра h хэтчбек

Сняв полукольца, пружину с амортизатора, и подвижный кулачок регулятора сжатия пружины, далее необходимо зажать амортизатор в тисках, за нижний корпус сайлентблока (используем картонные прокладки для губок тисков) и затем с помощью ключа на 27 открутить (см рисунок выше)верхнюю гайку 7 корпуса сальникового узла (на некоторых амортизаторах необходим спец ключ).

Теперь следует слить масло и аккуратно (так как ещё имеются остатки масла) вытянуть за шток поршень амортизатора наружу.

Видео:Как разобрать амортизатор от ИЖ Планета 5Скачать

Дефектовка деталей амортизаторов иж и им подобных.

Осматриваем все детали и шток, на нём не должно быть царапин, иначе новый сальник долго не проживёт, да и масло будет уходить через глубокие царапины или выработку, если она есть. При наличии мелких царапин, желательно удалить их с помощью шлифовки 1000 — наждачной бумагой и полировкой на войлочном круге. При наличии глубоких царапин или следов износа (выработки) шток необходимо заменить.

Большая выработка штока как правило появляется когда сальники вовремя не заменены и пыль налипает на постоянно влажный от масла шток и таким образом пыль, в перемешку с маслом, является абразивом, вырабатывающим даже твёрдую поверхность хромированного штока.

Обнаружить сильную выработку можно на ощупь и визуально, а не сильную выработку можно определить с помощью микрометра, замерив им шток в районе сальника, а затем для сравнения в районе поршня (или в районе корпуса сайлентблока. И по разнице диаметров легко обнаружить даже самую небольшую выработку.

При выработке до 0,10 мм сальник ещё будет задерживать масло в силу упругости рабочей кромки, но если выработка больше, то шток желательно заменить. Найти новый шток амортизатора иж (да и других мотоциклов) в продаже не так то просто, но новый шток можно заказать токарю выточить из твёрдой и качественной стали (например 40Х13) а после токарной обработки желательно ещё отхромировать новый шток на ближайшем заводе.

Некоторые могут сказать, что зачем такие заморочки, можно купить новый амортизатор — конечно можно, но во первых амортизатор нормального качества стоит денег, а во вторых — для старых моделей мотоциклов амортизаторы можно и не найти в продаже. Ну и ещё один немаловажный аргумент — токарные работы по изготовлению новых штоков амортизаторов, плюс комплект новых сальников, могут обойтись существенно дешевле, чем покупка новых амортизаторов.

Рассматривать сальники нет смысла, так как раз уж разобрали амортизатор, так по любому сальник следует установить новый (ведь стоит комплект не дорого). Чтобы заменить уплотнители, следует открутить гайку штока, предварительно зажав шток за верхний корпус сайлентблока в тиски) и далее снять со штока поршень с клапанами, сальниковый корпус, сам сальник и резиновый отбойный буфер.

Ну а чтобы не запутаться впоследствии при сборке амортизатора, где какая деталь была, следует просто сфотографировать детали до разборки, ну и при разборке укладывать детали на чистый лист бумаги в такой последовательности, в какой детали были установлены на штоке.

Все детали внимательно осматриваем на предмет износа и перед сборкой обязательно промываем их в бензине, ну и разумеется промываем бензином и гидроцилиндры, так как на их дне всегда остаются следы износа вместе с грязным амортизаторным маслом.

Заменив изношенные сальники, производим сборку амортизатора в обратной последовательности, и перед заворачиванием пробки корпуса сальникового узла, не забываем залить 0,075 литра амортизаторной жидкости МГП-10 или веретённого масла.

Но сейчас эти масла не так то просто купить нормального качества и поэтому советую найти аналог этих масел из зарубежных производителей. Кстати — у зарубежных производителей и амортизаторные жидкости на синтетической основе и поэтому срок службы масла ощутимо больше, чем у нашей веретёнки, или того же МГП-10.

И последний совет: над сальниками практически всех советских амортизаторов установлен фетровый уплотнитель в виде шайбы. Так вот, если вы хотите существенно продлить жизнь сухого амортизатора и наслаждаться отсутствием течей масла достаточно долго, то советую убрать фетровый уплотнитель и вместо него вырезать уплотнитель из толстой кожи таких же размеров.

При высверливании внутреннего отверстия в кожаном уплотнителе добейтесь того, чтобы новый кожаный уплотнитель надевался на шток достаточно плотно. И собрав амортизаторы с кожаными уплотнениями, ваши амортизаторы будут оставаться сухими долгое время, даже если основной резиновый сальник немного износится. Ведь кожа от масла имеет свойство немного разбухать, а значит плотность между отверстием в уплотнителе и поверхностью штока будет достаточной долгое время.

Ну и напоследок список деталей амортизаторов иж или им подобных отечественных амортизаторов других мотоциклов, которые могут отличаться незначительными мелочами, а принцип конструкции и работы любого отечественного пружинно-гидравлического амортизатора практически одинаков.

Сайлент блок верхний и нижний.
опорные полукольца (2 шт.).
стаканы (кожухи) устанавливались на старых моделях.
опорная шайба.
резиновый буфер.
пружина амортизатора.
сальниковый узел (корпус сальника).
фетровый уплотнительный вкладыш (лучше установить кожаный).
резиновый сальник.
сальник гидро-резервуара (резиновое кольцо).
распорная втулка.
втулка штока амортизатора.
сам шток с наконечником.
пружина отбоя.
ограничитель клапана гидравлики.
пружина диска клапана.
сами клапаны отбоя и сжатия.
поршень амортизатора иж.
дроссельный диск.
тарелка клапана.
втулки (2 шт).
пружина.
гайка штока.
регулятор.
корпус амортизатора.
гидро-цилиндр амортизатора.
штифт.
клапан.
корпус нижнего клапана.
