Если у вас есть старый гироскутер, из него можно сделать отличный электровелосипед. В гироскутере установлено два бесщеточных двигателя, они редко ломаются и имеют довольно продолжительный срок службы. На одном таком двигателе автор сделал себе электровелосипед, получилось все довольно интересно. Хоть конструкция велосипеда немного и изменилась, он все равно остался быть велосипедом, то есть на нем можно ехать классическим способом, если аккумуляторы разрядятся.
Интересен тот факт, что при работе двигателя педали не вращаются, махать ногами не понадобится, ведущая звездочка велосипеда теперь тоже работает на храповом механизме. Процесс изготовления самоделки не сложный, из запчастей тут в основном используются детали от велосипедов. Если проект вас заинтересовал, предлагаю изучить его более детально.
Материалы и инструменты, которые понадобились автору:
Список материалов:
— двигатель от гироскутера ;
— велосипед;
— 2 звездочки от заднего колеса (с храповиком);
— цепь;
— аккумулятор;
— контроллер для бесщеточного двигателя ;
— стальной уголок;
— стальные хомуты;
— болты с гайками;
— втулки от задних колес велосипеда;
— провода;
— ручка управления двигателем;
— ведущая звездочка от велосипеда.
Видео:сдвоенное моторколесо от гироскутера 1 часть вскрытие и подготовка моторколесаСкачать
Список инструментов:
— болгарка;
— сварочный аппарат;
— дрель;
— отвертка и гаечные ключи;
— изолента.
Процесс изготовления велосипеда:
Шаг первый. Дорабатываем ведущую звездочку велосипеда
Для начала доработаем ведущую звездочку велосипеда, сделать нужно так, чтобы тут появился храповой механизм. Благодаря такой доработке педали не будут крутиться, когда будет работать двигатель. В то же время, мы всегда сможем доехать на педалях, если что-то поломается или сядет аккумулятор.
Видео:Мотор колесо гироскутера под спицовку в 20-й обод. Прямой привод. Магниты 25 ммСкачать
Для такой доработки нам понадобится втулка от заднего колеса, а также звездочка с храповиком. Разбираем кассету, высверливая заклепки. В итоге у нас останется шатун с маленькой ведущей звездочкой, привариваем сюда втулку от заднего колеса велосипеда, а потом срезаем ведущую звездочку. Далее на приваренную втулку можно установить ведомую звездочку от колеса с храповиком. К этой звездочке привариваем среднюю ведущую звездочку велосипеда, а потом к средней болтами с гайками прикручиваем и самую большую. В итоге у нас получится две звездочки на храповом механизме.
Читайте также: Подвесные лодочные моторы дизель
Шаг второй. Подготавливаем двигатель
Подготовим двигатель, для этого нам нужно разобрать гироскутер, достать двигатель, а также нужно будет разобрать и сам двигатель. Шину можно снять, она нам не понадобится. Стачиваем с корпуса колеса бортики, сюда мы будем крепить ведущую звездочку, она также будет работать на храповом механизме. Для начала нам понадобится еще одна втулка от заднего колеса велосипеда, ее привариваем к ведущей звездочке велосипеда и обрезаем лишнее. В итоге у нас теперь втулка установлена на кронштейне, который мы можем прикрутить к мотор-колесу. Сверлим отверстия и хорошо все прикручиваем болтами с гайками, не забывайте про гровера. Колесо можно собирать, после сборки убедитесь в том, что головки болтов не мешают вращаться колесу.
Видео:ветрогенератор из мотор колеса гироскутера 4Скачать
Ну а далее автор нашел два стальных хомута и закрепил их на раме велосипеда. К этим хомутам был приварен уголок, ну а к уголку можно приварить и наш маленький уголок, с закрепленным на нем мотор-колесом. Вот и все, теперь двигатель вполне надежно закреплен на раме.
Шаг четвертый. Установка цепи
Устанавливаем велосипедную цепь, обрезаем лишнее, чтобы получить нужное натяжение. В завершении пробуем включить двигатель, а также крутим педали. Если цепь не спадает, все отлично.
Самокат с электроприводом из старого гироскутера
Видео:Что я сделал из БОЛГАРКИ и ГИРОСКУТЕРА. Лодка с двумя моторамиСкачать
Материалы и инструменты, которые использовались автором:
Список материалов:
— обычный самокат;
— старый гироскутер (будет нужно моторколесо);
— аккумулятор;
— контроллер для бесщеточных двигателей;
— стальные квадратные трубы;
— зарядное устройство;
— контроллер для аккумуляторов и другое.
Список инструментов:
— болгарка;
— сварочный аппарат;
— дрель со сверлами;
— паяльник;
— отвертки;
— клеевой пистолет;
— кусачки;
— измерительный инструмент и другое.
Читайте также: Лодочные моторы в киловаттах
Процесс изготовления электросамоката:
Шаг первый. Подготавливаем материалы
Для начала нужно разобрать гироскутер . Нам от него понадобится одно колесо, точнее мотор-колесо. У автора мощность колеса составляет 350 ватт, а его диаметр составляет 20 см. То есть размеры колес самоката абсолютно одинаковые.
Видео:Соединение моторколес гироскутера (сдваивание моторколес)Скачать
Шаг седьмой. Батарейный блок
В качестве источника питания автор использовал литиевые аккумуляторы. Соединяем их последовательно или параллельно для получения нужного напряжения. Обязательно подобный аккумулятор должен иметь защиту от перезаряда, называется этот контроллер BMS. Если заряжать аккумулятор без нее, он перезарядится и испортится, в некоторых случаях они взрываются или даже воспламеняются. Также подобные аккумуляторы боятся глубокого разряда, и для этих целей тоже понадобится соответствующий контроллер.

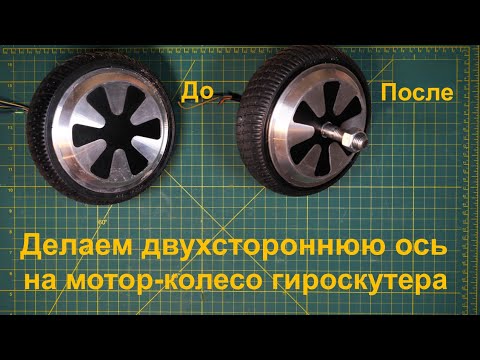

Видео:Переделываем ось на мотор-колесе от Гироскутера с односторонней на двухстороннюю для других проектовСкачать
Если вам нужно соединить определенное количество ячеек для этого удобно использовать точечную сварку.
В итоге автор сделал батарейный блок, который стало удобно закрепить на раме самоката.
