сделал компрессор для покраски мото, двигатель 380 в запуск через конденсатор, компрессорМТЗ, качает 4 атм и больше не тянет, скажите что бы увеличить силу двигателя нужно поставить на компрессор большой шкив а на мотор маленький? и что случиться с оборотами? спасибо..

а может мотор слабый про шкивы предположение правильное но падают обороты на компрессоре и для покраски 4 бара достаточно.

станет мощи больше-но если ресивер не расщитан нна нагрузку и клапан сброса не держит давления ты их хоть заменяйся-кстати можно красить и малым давлением))

Надо ставить больше размером шкив на компрессор

давление выставляется регулятором по испытанию рессивера. Шкивы должны быть примерно одинаковыми.

мото двигатель можно покрасить из балончика серебрянкой.

Насколько я понимаю номинальное давление выдаваемое компрессором зависит от скорости движения поршня нагнетающего воздух, и как следствие от количества оборотов вала. Следовательно если уменьшить размер шкива на компрессоре, или наоборот — увеличить размер шкива на двигателе, то количество оборотов вала компрессора возрастет, и давление увеличится. Вопрос лишь в том хватит ли тяговитости у мотора, при увеличении нагрузки, и на какое давление вообще рассчитан компрессор, может у него и есть 4 атм макс.

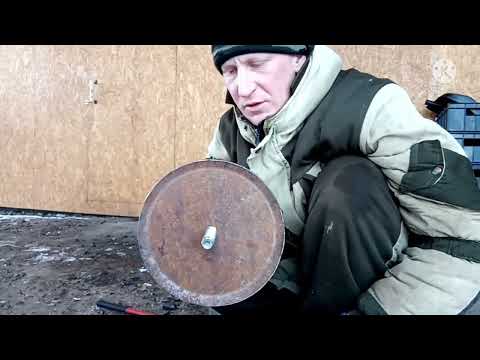

Видео:Шкив компрессора. Переходим на большой диаметр.Скачать

Как сделать дешевый шкив из фанеры своими руками

Видео:Компрессор ЗИЛ 130 в гараже. Тестим разные шкивы. Электрика. Система смазки .Скачать

Общие рекомендации

Покупные шкивы, изготовленные на заводах, чаще всего отлиты или выточены из металлических сплавов. Для маломощных двигателей выпускают пластмассовые изделия.

В домашних условиях, без литейного оборудования или точных токарных станков, изготовить приводное колесо из этих материалов сложно.

Многие эксперты считают, что шкив из дерева, фанеры или пластика, который удалось изготовить в домашней мастерской, ненадежен, недолговечен, сразу перегреется и развалится.

Это совсем не так. Если не пытаться заменить им колесо кузнечного молота усилием в 6000 тонн, а использовать на настольном станке с ограниченной мощностью и числом оборотов, то тщательно сделанная деталь сможет заменять штатную достаточно долго.

Изготовить шкив можно как из листов фанеры. Это наиболее простая конструкция, для нее не понадобится сложного оборудования или замысловатых технологических процессов.

Если изготовить деталь из алюминия, она будет существенно прочнее, сможет передавать больший крутящий момент, вращаться с большей скоростью. Придется освоить литейный процесс, пусть в самом простом варианте. Изготовление шкива методом литья потребует обеспечения пожарной безопасности, использования средств индивидуальной защиты.

Колесо можно выточить на токарном станке, если он есть в домашней мастерской.

Видео:Шкив компрессора кондиционера болтается на Рено Меган, подшипник компрессора уже не поможетСкачать

Как изготовить фанерный шкив в домашних условиях

Эта конструкция –наиболее простая в изготовлении. Она состоит из следующих деталей:

• тело шкива;
• щеки шкива;
• крепеж-саморезы по дереву.

Количество деталей зависит от ширины приводного ремня. Если она больше, чем толщина фанерного листа, тело приводного колеса придется изготовить из нескольких фанерных кругов.

Диаметр заготовки щек должен быть больше диаметра тела на высоту ремня.

Последовательность изготовления фанерных шкивов следующая:

• разметить заготовки;
• выпилить их из фанеры лобзиком, просверлить центральное отверстие;
• если тело состоит из двух или более кругов, скрепить их столярным клеем или ПВА, следя за совпадением осевых отверстий;
• стянуть круги саморезами;
• обработать боковую поверхность диска наждачной бумагой, напильником или шлифмашиной до получения гладкой ровной поверхности;
• снять фаски с внутренней поверхности щек, их уклон должен равняться уклону поперечного сечения ремня;
• закрепить щеки на теле с помощью клея и саморезов, следя за тем, чтобы не попасть в уже закрученные;
• аккуратно рассверлить центральное отверстие.

При выполнении последней операции нужно сделать диаметр отверстия на полмиллиметра меньше, чем диаметр вала. Это позволит насадить детальна ось в натяг. Шкив из дерева готов.

Места для саморезов следует разметить заранее. Они должны находиться на одной окружности, а также на равных угловых расстояниях друг от друга. Если саморезов четыре- угол должен быть 90°, если 5 — 72°, если шесть — 60°. Тогда радиальную вибрацию удастся свести к минимуму.

Читать дальше: Toyota motor manufacturing russia

Видео:Изготовление шкива на коленке. Как сделать шкив без токарных работ.Скачать

Вопросы замены и ремонта шкива коленвала

Шкив коленвала — деталь надежная и долговечная, однако со временем возможно его повреждение и выход из строя. При обнаружении износа зубчатого шкива, а также в случае появления трещин, сломов, деформаций и иных повреждений шкив следует демонтировать и заменить на новый. Демонтаж шкива также может потребоваться и при выполнении ремонтных работ на двигателе.

Процесс замены шкива коленвала зависит от типа его крепления. Наиболее просто снять шкив на болтах — достаточно выкрутить болты, при этом следует зафиксировать коленчатый вал, не допуская его проворачивания. Демонтаж зубчатого шкива на одном болте несколько сложнее и в общем случае выглядит следующим образом:

1. Зафиксировать автомобиль, подложив под колеса упоры, в случае бензинового двигателя снять с катушки зажигания разъем (для того, чтобы стартер проворачивался, но двигатель не запустился), в случае дизельного двигателя снять разъем с клапана подачи топлива ТНВД;
2. Обработать болт каким-либо средством, которое поможет сорвать крепеж с места без его поломки;
3. Надеть на болт ключ с длинной рукояткой, она должна доставать до пола, либо дополнительно использовать трубу;
4. Прокрутить стартером двигатель — в этом случае болт должен провернуться. Если не получится с первого раза, то можно повторить;
5. Выкрутить болт;
6. С помощью специального съемника демонтировать шкив с носка коленчатого вала.

Читайте также: Не запускается компрессор холодильника лджи

Следует заметить, что для доступа к шкиву в автомобилях с продольным расположением двигателя лучше воспользоваться смотровой ямой, а в автомобилях с поперечным расположением двигателя придется демонтировать правое колесо.

При срыве болта следует соблюдать осторожность — он ввернут с большим усилием, поэтому довольно высок риск его поломки. Снимать шкив с коленвала рекомендуется с помощью специального съемника, хотя можно воспользоваться и простой монтажной лопаткой, но в этом случае также следует соблюдать осторожность. На некоторых шкивах предусмотрены специальные резьбовые отверстия, в которые можно ввернуть болты и снять шкив. Однако в этом случае под вворачиваемые болты следует подкладывать стальной лист, так как болт может продавить переднюю стенку блока двигателя или другие расположенные под ним детали.

Монтаж шкива коленчатого вала осуществляется в обратном порядке. Однако здесь может возникнуть сложность, так как шкив плотно устанавливается на носок коленвала, что требует больших физических усилий. Место посадки шкива для облегчения его монтажа можно обработать консистентной смазкой.

При правильной замене шкива коленчатого вала все агрегаты двигателя будут работать нормально, обеспечивая надежное функционирование всего силового агрегата.

Шкив — это приводное колесо для передачи или получения крутящего момента от приводного ремня. Ременная передача использовалась людьми с античных времен, в средние века началось массовое ее применение в деревенских прялках. С началом промышленной революции ими оснащался каждый станок. В наши дни шкивы широко применяются в двигателях внутреннего сгорания, станках, бытовых приборах, ручном электроинструменте. Приводные ремни и колеса подверглись стандартизации – это позволяет добиться их взаимозаменяемости. Стандартизованы также правила и приемы изображения деталей на чертежах.

Видео:#25 Как сделать шкив и шлицевую часть для ременного сцепления для самодельного трактора.Скачать

Как изготовить алюминиевую деталь

Изготовление литого алюминиевого шкива пройдет существенно сложнее, но прочность и долговечность такой детали будут намного выше. Следует очень внимательно подходить к каждому шагу, точно соблюдать размеры, следовать рекомендациям.

В качестве сырья будет использован кусок алюминия. Понадобится также:

• плавильный тигель, стальной или керамический;
• муфельная или индукционная печь;
• мелкий песок, глина для формовочной смеси;
• пенопласт для модели.

Последовательность операций следующая:

• подготовить формовочную смесь из глины, воды и песка;
• вырезать ножом из плотного пенопласта точную модель будущего шкива;
• наполнить сделанную из листового металла или досок форму смесью до половины, утрамбовать;
• положить модель, покрыть смесью, снова утрамбовать; оставив отверстие для выхода литейных газов;
• расплавить в тигле алюминий, осторожно вылить его в отверстие;
• после остывания отливки очистить ее от остатков смеси, сточить литник, отшлифовать.

Такую деталь можно крепить на валу шпоночным либо шлицевым соединением. Он будет сидеть намного прочнее, сможет передавать значительно большие крутящий момент и скорость вращения.

Видео:как сделать простой шкив на два ремня.Скачать

Шкивы стальные, сварные.

Стальные сварные (рис. 4, а) и сборные шкивы (рис. 4, б) принимают при окружной скорости до 60 м/с. Ободы, диски и спицы этих шкивов изготовляют из низкоуглеродистой стали типа Ст3. Так как ступицы шкивов подвергаются значительным напряжениям смятия от шпонок, то их изготовляют из среднеуглеродистых сталей, а в сборных шкивах иногда и из чугуна. Ободы стальных свертных и сборных шкивов плоскоременных передач вальцуют из листовой стали и сваривают встык; Диски этих шкивов изготовляют из листовой стали, а спицы — из гнутых полос, труб, штампованных заготовок, а иногда и из листовой стали (рис. 4, а). При ширине обода B≤350 мм в шкиве предусматривают один диск или один ряд спиц, при В>350 мм — два диска или два ряда спиц. Встречаются стальные сборные шкивы плоскоременных передач со спицами из круглых прутков, которые ввинчивают в стальную или чугунную ступицу или заливают в ступицу из чугуна. Довольно широко применяют стальные сборные шкивы клиноременных передач из стальных тонкостенных штампованных и затем сваренных тарелок (рис. 4, б). Эти тарелки скрепляют со стальной или чугунной ступицей болтами или заклепками. Шкивы из стального литья применяют редко.
Рис. 3

Видео:Увеличение производительности воздушного компрессора своими руками .Скачать

Изготовление шкивов самостоятельно

В сети опубликовано много статей о том, как сделать шкив из дерева или металла своими руками.

Перед тем, как повторять ту или другую конструкцию, нужно иметь ввиду ряд моментов. Для деревянных конструкций диаметр оси двигателя должен быть немного больше отверстия.

Читайте также: Расчет пускового тока компрессора

В конструкции должен быть предусмотрен развал внутренних поверхностей щек с углом, равным уклону сечения приводного клинового ремня. Это позволит намного повысить передаваемую мощность за счет сцепления не только внутренней, но и боковой части ремня.

До начала изготовления детали, особенно если диаметр колеса большой, чертеж или хотя бы эскиз просто обязателен. Нужно также будет сделать расчет передаточного числа- оно будет равно отношению диаметров ведущего и ведомого диска.

Самодельный шкив ременной передачи позволит быстро отремонтировать станок или создать механизм собственной конструкции.

Следует понимать, что фанерные шкивы могут долго прослужить лишь в конструкциях с ограниченной передаваемой мощностью и малыми угловыми скоростями.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Шкив является одной из наиболее важных запчастей и для сверлильного, и для токарного станка. Он представляет собой деталь, предназначение которой заключается в регулировке скорости и мощности работы двигателя. Конечно, заводские шкивы обладают высокой степенью надежности и спроектированы под свой станок, к которому идеально подходят.

Но со временем шкив, как и множество других деталей, выходит из строя и требует замены. В этой статье мы расскажем, как сделать шкив своими руками. Качественно сделанная вручную деталь может и не уступать по надежности заводским аналогам.

Видео:самодельный шкивСкачать

Общие рекомендации

Существует несколько взглядов на изготовление шкивов для станков в домашних условиях. Большинство споров ведется на тему материала, из которого следует изготавливать эту деталь. Специалисты утверждают, что выполнять шкив из дерева – плохая затея. Дело в том, что во время эксплуатации станка на шкив припадает довольно серьезная термическая и физическая нагрузка. Деревянная деталь в таких условиях проработает не слишком долго.

Читать дальше: Какие лампочки в фарах рено меган 2

Видео:шкив для компрессора ЗИЛСкачать

Шкив из фанеры в домашних условиях

Шкив для любого станка можно выполнить без привлечения токаря. Для этого рекомендуем взять фанерный лист с толщиной около 10 миллиметров и придерживаться следующих инструкций:

1. Размечаем поверхность фанеры в соответствии с планируемыми габаритами нашей детали. Стоит отметить, что эти параметры необходимо учитывать и при выборе листа фанеры.
2. Нарезаем круги из нашего материала. Для этого рекомендуем использовать лобзик. В ходе работ особое внимание обратите на качество разрезов и целостность заготовок.
3. Учитывая толщину нашей фанеры (1 см) вырезаем из нее 6 кругов.
4. Берем три вырезанных круга и с помощью дрели высверливаем в их центре отверстия. Их размеры надо сопоставлять с диаметром вала двигателя нашего станка. Сверлить дырки следует таким образом, чтобы их диаметр был меньше его диаметра на 1-2 миллиметра.
5. Соединяем три круга с отверстиями при помощи клея и саморезов, которые сверлим по краям заготовок.
6. Отверстие созданной нами детали расширяем при помощи круглого напильника до такой степени, чтобы заготовка плотно садилась на вал двигателя.
7. Три фанерных круга без отверстий тоже ставим на клей и соединяем при помощи саморезов. После того как эти круги будут надежно закреплены между собой, мы посредством более длинных шурупов крепим их к основному валу.
8. Шесть скрепленных фанерных кругов необходимо обточить. Лучше всего это делать с помощью стамески или напильника. Выполняя эту работу необходимо помнить, что качество обточки напрямую будет влиять на функционирование самодельного шкива.

Стоит отметить, что таким же образом можно делать не только приводной шкив, но фланец для наждачной бумаги и другие типы насадок. Кроме того, в ходе самостоятельного изготовления шкива необходимо учитывать и тип ременной передачи, который будет использоваться на станке. Если передача будет зубчатой, то и шкив следует сделать зубчатым. Формирование такой детали будет занимать намного больше времени, ведь на заготовке придется еще делать и зубья.

Видео:Шкив компрессора ГАЗ 66 на КПП МОСКВИЧСкачать

Шкив своими руками

Для того чтобы подобрать в магазине или в сети шкив для мотоблока, вам необходимо знать несколько параметров этого изделия.

Шкив ведомый предназначен для передачи вращательного движения двигателя к навесному оборудованию мотоблока посредством ремня.

С помощью этой детали можно увеличить или уменьшить число оборотов механизмов мотоблока.

Характеристики шкивов

Они бывают разного размера, закрепляются на главном валу электродвигателей и изготовлены из разного материала. При приобретении шкива необходимо обращать внимание на размер посадочного места. Также не лишним будет купить новый ремень и подбирать деталь в соответствии с его параметрами.

Диаметры используемых шкивов для электродвигателей стандартизированы.

Изготовление шкивов без токарного станка или делаем шкивы на коленке

Стандарты устанавливают 3 типа конструкций:

• монолитные (до 100 мм);
• дисковые (от 80 до 400 мм);
• со спицами (от 180 до 1000 мм).

Видео:Самодельный Универсальный ШКИВ без токаря. Самодельный минитрактор переломка. 4х4Скачать

Делаем алюминиевую деталь

Сделать металлический шкив сложнее, чем его фанерный аналог, но и надежность такой детали будет значительно выше. Предоставляем детальную пошаговую инструкцию по изготовлению алюминиевого шкива. Для производства этой детали нам понадобится кусок алюминия и приспособление для его переплавки.

• Заготавливаем форму из пенополистирола. Перед тем как это сделать, определитесь с необходимыми размерами для вашего шкива.
• Вставляем форму в песок таким образом, чтобы верхний ее кусок не был им накрыть.
• Выплавляем алюминий. Лучше всего это делать в специальной плавильной печке.
• Расплавленный алюминий выливаем в форму.
• Монтируем планшайбу и выплавленную деталь. Для этого в заготовке необходимо просверлить отверстия и скрепить элементы посредством саморезов.
• Обтачиваем нашу деталь. Это можно сделать с помощью болгарки.
• Делаем в нашем шкиве отверстие дрелью.

Читайте также: Замена подшипника шкива компрессора кондиционера хендай солярис

Необходимо отметить, что изготовление металлического шкива требует определенных навыков и ресурсов. Для его самостоятельного производства придется потратить намного больше времени и энергии, но такие затраты окупятся длительным сроком эксплуатации такой детали. Перед выплавкой необходимо также убедиться в том, что ваш алюминий обладает достаточной прочностью и пригоден для приготовленной ему функции.

Читать дальше: Днепр или урал какой лучше

Делая какое либо самодельное устройство на ременной передаче, часто сталкиваешься с проблемой недостающего шкива нужного диаметра. Поиск его на рынке или по знакомым, занимает уйму времени, и еще не факт, что он будет – найден. Да и знакомый токарь есть не у всех. Я же, в большинстве случаев – эту проблему решаю самостоятельно.

Видео:Самый простой способ выпрямить кривой шкив без специального оборудованияСкачать

Типы и конструктивные особенности шкивов коленвала

В двигателях используется два основных типа шкивов коленвалов, которые отличаются конструкцией и назначением:

— Ручейковые шкивы под клиноременную передачу; — Зубчатые шкивы под зубчатый ремень.

Ручейковые шкивы — это классическое решение, которое используется на двигателях внутреннего сгорания с самого их появления. Внешняя поверхность такого шкива имеет один или несколько ручьев V-образной формы, в которые входит ремень соответствующей формы (клиновый или поликлиновый). Такие шкивы используются только в клиноременных передачах, в которых нет необходимости точной установки коленвала и агрегатов друг относительно друга. К таким передачам относятся привод водяной помпы, генератора, компрессора кондиционера, воздушного компрессора, вентилятора и насоса ГРМ.

Зубчатые шкивы — это современное решение, которое находит применение на двигателях последние два-три десятка лет. Такие шкивы используются в передачах с зубчатыми ремнями, которые заменяют цепной привод ГРМ. Зубчатые шкивы коленвала и агрегатов и соединяющий их зубчатый ремень обеспечивает определенное положение агрегатов друг относительно друга. В большинстве случаев зубчатый шкив используется для привода ГРМ и водяной помпы, а привод остальных агрегатов осуществляется отдельной клиноременной передачей.

Видео:Лучший способ натяжки ремней! 100 рабочий вариант!Скачать

Из чего можно сделать самодельный шкив?

Конечно же из фанеры. Уж коли нет у вас токарного станка, приходится выбирать из подручного материала. Дерево в этом деле помощник не надежный – запросто может расколоться. А вот плотная фанера, вполне себе достойно справляется с этой задачей.

В зависимости от размеров шкива, подбираю фанеру оптимальной толщины. Вырезаю из нее три круга, два одинаковых размера, а третий немного поменьше ( на толщину клинового ремня). Так же, сразу высверливаю в каждом из них – отверстие – строго по центру, в дальнейшем они очень пригодятся.

Максимально зачищаю их, сначала каждый по отдельности. Причем, на двух одинаковых кругах, с одной стороны снимаю фаску, примерно под 45 градусов. Зачищать легче и лучше – если надеть круг на большой гвоздь.

Ошкуренные фанерные круги собираю на болт с подложенной по головку широкой шайбой. Сам болт, стараюсь подобрать таким диаметром, чтобы он плотно входил в просверленное отверстие. Собираю круги в последовательности большой – малый –большой. Большие – фаской вовнутрь.

Меньший круг намазываю с двух сторон клеем ПВА, собираю будущий шкив и затягиваю болт гайкой, с подложенной широкой шайбой. И оставляю все это дело хорошо просыхать.

Хотя клей ПВА прекрасно склеивает и держит детали, для надежности их можно скрепить между собой саморезами. Только вкручивать их, нужно в предварительно просверленные тонкие отверстия.

Теперь шкив осталось немного доработать. Если он небольшого диаметра, вставляю его в укрепленную на столе дрель и обрабатываю сначала большим напильником, снимаю неровности круга и более сглаживаю фаски. А завершаю обработку наждачной бумагой. Если же шкив – большой, надеваю его на электродвигатель и провожу обработку непосредственно на месте.

Во время обработки, стараюсь почаще проверять прилегание клиновидного ремня на шкив. Чтобы не снять лишнего. Лучше немного не доделать, чем переборщить. А уж ремень в процессе работы, сам приляжет так — как ему нужно.

Так что сделать самодельный шкив, вполне посильная работа не требующая особых навыков и занимающая не так уж много времени, в сравнении например – с его поисками.
