Приложение 9 Запасные части, инструмент и принадлежности

Представленная ниже информация носит исключительно информационный характер и не является актуальной для современных модификаций автомобилей Урал 4320.

К каждому автомобилю завод прикладывает одиночный комплект ЗИП-О, включающий в себя запасные части, предназначенные для устранения отдельных неисправностей в период гарантийного срока эксплуатации, инструмент и принадлежности.
По специальному заказу завод поставляет групповой комплект запасных частей (ЗИП-Г) один на десять автомобилей.
При замене неисправных деталей соответствующими запасными частями из комплектов ЗИП руководствоваться следующей технической документацией:

  • руководство по эксплуатации «Автомобиль Урал 4320-10, Урал 4320-31 и их модификации»;
  • руководство по ремонту «Автомобиль-тягач Урал 4320 и его модификации»;
  • руководство по капитальному ремонту автомобилей Урал 4320, Урал 4420, Урал 44201 (без двигателей), части 1, 2, 3.

Гарантийный срок консервации комплектов ЗИП три года при условии хранения в закрытом помещении.
Завод постоянно ведет работу по совершенствованию автомобиля, поэтому номенклатура запасных частей комплектов 3141 I. может меняться. Точная номенклатура запасных частей указана в товаросопроводительной документации, прикладываемой к каждому автомобилю.
При отгрузке автомобилей комплект ЗИП-О укладывается в транспортный ящик ЗИП. Рекомендации по эксплуатационной раскладке инструмента и принадлежностей на автомобиле даны в настоящем разделе.
На изделия, смонтированные на шасси автомобиля, эксплуатационную раскладку инструмента и принадлежностей производит предприятие-изготовитель изделия.
При эксплуатации автомобиля раскладка инструмента и принадлежностей; в частности буксирный трос может производиться по усмотрению водителя.

Раскладка инструмента и принадлежностей на автомобилях Урал 4320-10, Урал 4320-31

ИзделиеКоличество
В наборе инструмента в инструментальной сумке
Молоток слесарный 1000 г1
Зубило1
Ключ торцовый 551
Ключ торцовый 41×461
Головка ключа на 461
Отвертка А-250х1,41
Ключ накидной 24×271
Трубка штуцера1
Ключ торцовый для колес 27×381
Ключ торцовый для гаек стремянок рессор 30×321
Ключ торцовый 361
Ключ для прокачки гидротормозов1
Ключ торцовый 6×81
Бородок слесарный1
Ключ гаечный 11×131
Ключ гайки амортизатора1
В сумке для инструмента
Ключ гаечный 14×171
Ключ гаечный 10×121
Ключ гаечный 8×101
Ключ торцовый 191
Ключ торцовый 141
Ключ торцовый 121
Ключ торцовый 241
Ключ торцовый 101
Вороток1
Щупы специальные1
Отвертка комбинированная1
Плоскогубцы1
Ключ гаечный 32×36м1
Ключ кольцевой 22х241
Ключ кольцевой 17×191
Ключ гаечный 19×221
Ключ гаечный 27×301
Съемник форсунки1
В инструментальном ящике под платформой
Топор1
Съемник полуоси1
Ключ торцовый 1401
Домкрат гидравлический1
Шприц рычажно-плунжерный1
Канистра 10 л1
Уложены без крепления в инструментальном ящике
Головка соединительная типа «Б» со штуцером1
Ведро резиновое1
Шланг воздушный1
Насос ручной для переливания топлива1
Съемник манжет накачки шин1
Блок лебедки1
Под платформой закреплены
Лопатка монтажная2
Лопата саперная1
Канистра 20 л (установлена в специальной кассете)1
Пила поперечная1
В вещевом ящике
Вилка штепсельная1
Лампа переносная1
Руководство по эксплуатации1
Прокладки под пробки аккумуляторов12
На боковой панели кабины
Футляр аптечки1
На платформе
(уложены в чехол и закреплены на переднем борту)
Тент платформы в сборе1
Трубы распорные1
Чехол тента1
(в продольных брусьях основания платформы)
Трос буксирный1
В специальных гнездах передней части платформы
Дуги тента (комплект)1
В ящике с запасными пастями
Чехол утеплительный на радиатор и боковины1

Читайте также: Какие шины подходят для пежо 206

Особенности раскладки инструмента и принадлежностей автомобилей Урал 4320

На седельных тягачах Урал 4420-10, Урал 4420-31, Урал 44202-10, Урал 44202-31 инструмент находится в инструментальном ящике, установленном за кабиной, канистры установлены в специальной кассете, буксирный трос закреплен на задней площадке, а лопата — на левом заднем крыле (для тягачей Урал 4420-10, Урал 4420-31).
Автомобили Урал 43202-10, Урал 43202-31, седельные тягачи Урал 44202-10, Урал 44202-31 не укомплектованы съемниками манжет накачки шин, прокладками под пробки аккумуляторов. Топор, лопата, буксирный клапан, трос, канистра 20 л, пила (одна на десять автомобилей) прикладываются к этим автомобилям по особому требованию заказчика, В большую инструментальную сумку дополнительно укладывается шланг для накачки шин и шинный манометр.
На автомобилях Урал 4320-10 и Урал 4320-31 рукоятка редуктора привода держателя запасного колеса укладывается в инструментальный ящик.
На автомобилях Урал 43202-10 и Урал 43202-31 рукоятка редуктора и редуктор привода держателя запасного колеса укладываются в инструментальный ящик.

Гидравлический телескопический домкрат

Видео:Центральная подкачка Урал 4320Скачать

Центральная подкачка Урал 4320

Съемник сальников накачки шин в сборе Схема электрооборудования Урал 4320-31 375-3918005

Компания «УралСервисЗапчасть» поставляет Съемник сальников накачки шин в сборе и другие запчасти со складов в Челябинске, Миассе, Москве, Хабаровске, Санкт-Перербурге по выгодной цене.

Варианты доставки: автотранспортом, жд транспортом, самовывоз со склада.

Видео:Сборка блока сальников подкачки УРАЛСкачать

Сборка блока сальников подкачки УРАЛ

Характеристики Съемник сальников накачки шин в сборе 375-3918005

Съемник манжет накачки шин урал 4320Съемник манжет накачки шин урал 4320

Торговая марка:

Автомобиль: Урал 4320-31

Каталожная группа: Электрооборудование, Схема электрооборудования, Схема электрооборудования

Номер запчасти (артикул): 375-3918005

Наличие общее: уточняйте

Рейтинг продаж:

Поздравление с Новым 2010 годом от генерального директора ОАО «АЗ «УРАЛ» Виктора Кормана

АЗ «УРАЛ» проведет соревнования добровольных пожарных дружин

Самосвал КАМАЗ-65952 с кабиной нового поколения проходит испытания на полигоне НАМИ в Дмитрове.

В ПАО «КАМАЗ» идёт подготовка празднованию 76-й годовщины Победы в Великой Отечественной войне.

Вчера, 10 августа, в Казани состоялся динамический показ автотехники на базе модернизированного тяга

В минувшую пятницу, 22 июня, молодёжь «КАМАЗа» приняла участие в общегородском велопробеге в память

Видео:Урал NEXT. Замена сальников подкачки колёс.Скачать

Урал NEXT. Замена сальников подкачки колёс.

ПРИЛОЖЕНИЕ 9

К каждому автомобилю завод прикладывает одиночный комплект ЗИП-О, включающий в себя запасные части, предназначенные для устранения отдельных неисправностей в период гаранте иного срока эксплуатации, и ветрумент и при надлежности.
По специальному заказу завод поставляет групповой комплект запасных частей (ЗИП-Г) один на десять автомобилей.
При замене неисправных детален соответствующими запасными частями из комплектов ЗИП руководствоваться следующей технической документацией:
— руководство по эксплуатации «Автомобиль Урал-4320-10, Урал-4320-31 и их модификации »;
— руководство по ремонту «Автомобиль-тягач Урал-4320 и его модификации»;
— руководство по капитальному ремонту автомобилей Урал-4320, Урал- 4420, Урал-44201 (без двигателей), части 1, 2, 3.
Гарантийный срок консервации комплектов ЗИП три года при условии хранения в закрытом помещении.
Завод постоянно ведет работу по совершенствованию автомобиля, поэтому номенклатура запасных частей комплектов 3141 I. может меняться. Точная номенклатура запасных частей указана в товаросопроводительной документации, прикладываемой к каждому автомобилю.
При отгрузке автомобилей комплект ЗИП-0 укладывается в транспортный ящик ЗИП. Рекомендации по эксплуатационной раскладке инструмента и принадлежностей на автомобиле даны в настоящем разделе.
На изделия, смонтированные на шасси автомобиля, эксплуатационную раскладку инструмента и принадлежностей производит предприятие-изготовитель изделия.
При эксплуатации автомобиля раскладка инструмента и принадлежностей; в частности буксирный трос 8 (см. рис. 124) может производиться по усмотрению водителя.

Читайте также: Gtx 1060 шина памяти

Раскладка инструмента и принадлежностей на автомобилях урал-4320-10, урал-4320-31

№ поз. на рис.ИзделиеКоличество
В наборе инструмента в инструментальной сумке 11 (Рис. 122)
1Молоток слесарный 1000 г1
2Зубило1
3Ключ торцовый 551
4Ключ торцовый 41×461
5Головка ключа на 461
6Отвертка А-250х1,41
7Ключ накидной 24×271
8Трубка штуцера1
9Ключ торцовый для колес 27×381
10Ключ торцовый для гаек стремянок рессор 30×321
12Ключ торцовый 361
13Ключ для прокачки гидротормозов1
14Ключ торцовый 6×81
15Бородок слесарный1
16Ключ гаечный 11×131
17Ключ гайки амортизатора1
В сумке для инструмента 30 (рис. 122)
18Ключ гаечный 14×171
19Ключ гаечный 10×121
20Ключ гаечный 8×101
21Ключ торцовый 191
22Ключ торцовый 141
23Ключ торцовый 121
24Ключ торцовый 241
25Ключ торцовый 101
26Вороток1
27То же1
28-«-1
29Щупы специальные1
31Отвертка комбинированная1
32Плоскогубцы1
33Ключ гаечный 32×36м1
34Ключ кольцевой 22х241
35Ключ кольцевой 17×191
36Ключ гаечный 19×221
37Ключ гаечный 27×301
38Съемник форсунки1

Рис. 122. Инструмент автомобилей Урал-4320-10, Урал-4320-31

№ поз. на рис.ИзделиеКоличество
В инструментальном ящике под платформой (рис. 123)
3Топор1
4Съемник полуоси1
5Ключ торцовый 1401
6Домкрат гидравлический1
7Шприц рычажно-плунжерный1
8Канистра 10 л1
Уложены без крепления в инструментальном ящике
Головка соединительная типа «Б» со штуцером1
Ведро резиновое1
Шланг воздушный1
Насос ручной для переливания топлива1
Съемник манжет накачки шин1
Блок лебедки1

Рис. 123. Инструментальный ящик: 1, 2-сумки инструментальные; 3-топор; 4-сьемник полуоси; 5-ключ торцовый 140; б-домкрат; 7-шприц рычажно-плунжерный; 8 — канистра 10 л

№ поз. на рис.ИзделиеКоличество
Под платформой закреплены (рис.124)
6Лопатка монтажная2
7Лопата саперная1
9Канистра 20 л (установлена в специальной кассете)1
10Пила поперечная1
В вещевом ящике (рис. 124)
3Вилка штепсельная1
2Лампа переносная1
Руководство по эксплуатации1
Прокладки под пробки аккумуляторов12
На боковой панели кабины (рис. 124)
4Футляр аптечки1
На платформе (рис. 124)
(уложены в чехол и закреплены на переднем борту)
Тент платформы в сборе1
Трубы распорные1
Чехол тента1

Рис. 124. Раскладка инструмента и принадлежностей на автомобилях Урал-4320-10, Урал-4320-31: 1-ремень крепления футляра ПНВ; 2-лампа переносная; 3-вилка штепсельная; 4-футляр аптечки; 5-ящик инструментальный; б-лопатки монтажные; 7-лопата саперная; 8-трос буксирный; 9-канистра 20 л; 10-пила поперечная

№ поз. на рис.ИзделиеКоличество
8Трос буксирный (в продольных брусьях основания платформы)1
В специальных гнездах передней части платформы
Дуги тента (комплект)1
В ящике с запасными пастями
Чехол утеплительный на радиатор и боковины1

Особенности раскладки инструмента и принадлежностей автомобилей «Урал»
На седельных тягачах Урал-4420-10, Урал-4420-31, Урал-44202-10, Урал-44202-31 инструмент находится в инструментальном ящике, установленном за кабиной, канистры установлены в специальной кассете, буксирный трос закреплен на задней площадке, а лопата — на левом заднем крыле (для тягачей Урал-4420-10, Урал-4420-31).
Автомобили Урал-43202-iO, Урал-43202-31, седельные тягачи Урал-44202-10, Урал-44202-31 не укомплектованы съемниками манжет накачки шин, прокладками под пробки аккумуляторов. Топор, лопата, буксирный клапан, трос, канистра 20 л, пила (одна на десять автомобилей) прикладываются к этим автомобилям по особому требованию заказчика, В большую инструментальную сумку дополнительно укладывается шланг для накачки шин и шинный манометр.
На автомобилях Урал-4320-iO и Урал-4320-31 рукоятка редуктора привода держателя запасного колеса укладывается в инструментальный ящик,
На автомобилях Урал-43202-10 и Урал-43202-31 рукоятка редуктора и редуктор привода держателя запасного колеса укладываются в инструментальный ящик.

Читайте также: Давление в шинах киа ceed

Гидравлический телескопический домкрат
Технические данные

Типгидравлический
телескопический
с двумя рабочими плунжерами
Грузоподъемность, кН (тс)80 (8)
Высота домкрата при опущенных плунжерах и ввернутом винте, мм270
Высота подъема груза, мм285
Объем масла, л0,6

Для подъема груза домкратом:
— установите домкрат в нужное положение, выверните винт / (рис.125) на требуемую величину, при слабом грунте для увеличения площади опоры предварительно положите под основание домкрата прочную доску или другой плоский предмет;
— произведите несколько быстрых качаний рычага 2 при отвернутой запорной игле 3;
— заверните запорную иглу монтажной лопаткой в направлении вращения часовой стрелки до отказа;
— поднимите рабочие плунжеры на требуемую величину, качая монтажной лопаткой, вставленной в рычаг 2.
При отказе домкрата в работе из-за заладания клапанов несколько раз легко ударьте монтажной лопаткой по рычагу нагнетательного плунжера.

Рис. 125. Пользование домкратом; 1-винт внутреннего рабочего плунжера; 2-рычаг насоса; 3- игла запорная; 4 -пробка; 5-лопатка монтажная

Для опускания груза:
— медленно отверните запорную иглу против вращения часовой стрелки;
— отверните пробку 4 для выпуска воздуха и заверните ее по окончании опускания.
При работе с домкратом устанавливайте под колеса автомобиля упоры. Автомобиль должен быть заторможен стояночным тормозом, включена низшая передача в коробке передач.
Для поднятия переднего моста головку винта домкрата устанавливайте г. гнездо хомута! крепления рессоры, для поднятия заднего или среднего мостов — под опорный кронштейн рессоры,
При хранении домкрата винт головки должен быть ввернут, рабочие и нагнетательные плунжеры опущены, а запорная игла отвернута.
Просачивание масла в плунжерах и запорной игле устраняйте подтягиванием гаек манжет, а подтекание масла в соединении частей корпуса-подтягиванием головки корпуса.
Во избежание попадания воздуха в рабочую полость домкрата не поднимайте рабочие плунжеры рукой при завернутой запорной игле.
Если домкрат не обеспечивает полный рабочий ход плунжера, проверьте уровень масла. Масло добавляйте до уровня заливного отверстия, закрытого пробкой 4, когда плунжеры домкрата полностью опущены и домкрат находится в вертикальном положении. На рис. 126 показано устройство домкрата.

Рис. 126, Домкрат: 1-основание; 2-прокладка; 3-цилиндр наружного рабочего плунжера; 4- труба цилиндра; 5 и 6-плуижеры рабочие (наружный и внутренний); 7-в.инт; 8-уплотнитель; 9-головка корпуса; 10-кольцо уплотнительное; 11 -головка плунжера; 12-пробка; 13-рычаг насоса; 14-игла запорная

При отказе домкрата из-за попадания грязи в его рабочую полость, слейте загрязненное масло через заливное отверстие, залейте керосин, прокачайте домкрат при отвернутой запорной игле. Затем, удалив керосин, залейте профильтрованное масло ВМГЗ. Допускается заполнение домкрата маслом МКЕ-10А.

  • Свежие записи
    • Нужно ли менять пружины при замене амортизаторов
    • Скрипят амортизаторы на машине что делать
    • Из чего состоит стойка амортизатора передняя
    • Чем стянуть пружину амортизатора без стяжек
    • Для чего нужны амортизаторы в автомобиле

    🌟 Видео

    Полезный Совет. Как снять сальникСкачать

    Полезный Совет. Как снять сальник

    Пробиваемся на Урале там, где остальные не проедут. Ночуем две ночи в кунге Урала. Шурпа в тайге.Скачать

    Пробиваемся на Урале там, где остальные не проедут. Ночуем две ночи в кунге Урала. Шурпа в тайге.

    Шланг системы накачки шин Урал( подкачки), выбираем сами и решаем сами!Скачать

    Шланг системы накачки шин Урал( подкачки), выбираем сами и решаем сами!

    Заводим урал 4320, проверка подкачки шин, тормозов,гидроусилителяСкачать

    Заводим урал 4320, проверка подкачки шин, тормозов,гидроусилителя

    Ремонт подкачки Урала 4320Скачать

    Ремонт подкачки Урала 4320

    Урал 4320, накаченая и приспущеная резина. Сравнение!!! Вот это да!Скачать

    Урал 4320, накаченая и приспущеная резина. Сравнение!!! Вот это да!

    тестируем универсальный съемник ШРУСа от АвтоделоСкачать

    тестируем универсальный съемник ШРУСа от Автодело

    Как открутить скрученный болт? Есть решение...Скачать

    Как открутить скрученный болт? Есть решение...

    Как накачать или спустить колесо на грузовом автомобиле.Скачать

    Как накачать или спустить колесо на грузовом автомобиле.

    Урал 4320 .Ремонт часть 36. ставим колёса,подкачка и т.д.Скачать

    Урал 4320 .Ремонт часть 36. ставим колёса,подкачка и т.д.

    Урал 5557 лесовоз. Установка фильтра и подкачка переднего моста.Скачать

    Урал 5557 лесовоз. Установка фильтра и подкачка переднего моста.

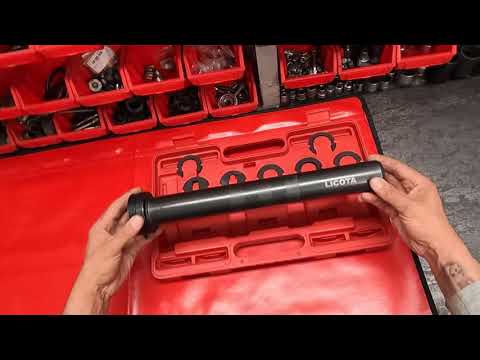

    Обзор спец инструмент для снятия рулевых тягСкачать

    Обзор спец инструмент для снятия рулевых тяг

    Как снять реактивную штангу (тягу)КамАЗ.Съёмник вилкаСкачать

    Как снять реактивную штангу (тягу)КамАЗ.Съёмник вилка

    Гидравлический съемник Сг-10Скачать

    Гидравлический съемник Сг-10

    Колеса ИДП284 - Урал Лаптежник для Unimog 437 U1650Скачать

    Колеса ИДП284  - Урал Лаптежник  для Unimog 437  U1650
Поделиться или сохранить к себе:
Технарь знаток
