Съемник подшипника с вала генератора

Устройство генераторного узла в целом достаточно сложное — этот механизм состоит из множества элементов, каждый из которых выполняет определенную функцию. В ходе эксплуатации практически все составляющие части устройства подвержены износу, одним из элементов, которые чаще всего изнашиваются, является подшипник генератора. Подробнее о назначении и неисправностях этой детали вы сможете узнать из данной статьи.

Видео:Съемник подшипников своими руками. Как снять подшипник если под руками нет съемника! Сделай самСкачать

Как правильно выбрать, поменять и обслуживать подшипники генератора?

Устройство генераторного узла в целом достаточно сложное — этот механизм состоит из множества элементов, каждый из которых выполняет определенную функцию. В ходе эксплуатации практически все составляющие части устройства подвержены износу, одним из элементов, которые чаще всего изнашиваются, является подшипник генератора. Подробнее о назначении и неисправностях этой детали вы сможете узнать из данной статьи.

Видео:Съемник подшипников генератора (ОБЗОР)Скачать

Конструкция автомобильного генератора

Две части – подвижная (ротор) и неподвижная (статор). Обе содержат на себе обмотки – возбуждения (на роторе) и генерирующую (на статоре). На подвижной части находится одна обмотка, у нее два вывода, которые соединяются с цилиндрическими контактами. Неподвижная часть более сложная, у нее три обмотки, соединенные в звезду. Начала обмоток имеют общую точку – массу, а напряжение снимается с концов.

Если на трех выводах генерируется напряжение, значит, вырабатывается три фазы? Так и есть, автомобильный генератор вырабатывает трехфазное переменное напряжение. Но в бортовой сети используется постоянный ток? Верно, далее включается в работу один важный элемент – выпрямительный блок. Он состоит из шести полупроводниковых высокоамперных диодов, соединенных по схеме трехфазного выпрямителя. Из трех фаз переменного тока получаем постоянный ток.

Но возникают еще трудности. К ним относятся помехи и скачки напряжения. Первые благополучно уходят, если на выход выпрямительного блока подключить конденсатор с большой емкостью. Он сглаживает пульсации и избавляет бортовую сеть от различных помех. А еще обороты якоря непостоянны, поэтому и напряжение на выходе может изменяться в интервале 12..30 Вольт.

Следовательно, необходима стабилизация. Для этого в конструкции применяется реле-регулятор, который поддерживает рабочее напряжение в бортовой сети (13,8-14,8 Вольт). Чаще всего реле-регулятор объединен с щеточным узлом, с помощью которого осуществляется питание обмотки возбуждения. Если стабилизировать напряжение, подающееся на обмотку возбуждения, то мы получим стабилизацию напряжения на выходе генератора.

Видео:Как снять подшипник с вала, якоря генератора без съемникаСкачать

Самостоятельная диагностика

Подшипник генератора представляет собой устройство, использующееся для обеспечения вращения вала с минимальным сопротивлением. Этот элемент воспринимает, а также передает нагрузку от подвижного механизма на другие составные части конструкции.

Перед тем, как поменять устройство, необходимо произвести диагностику его работоспособности, это процедура довольно простая:

1. Сначала нужно демонтировать ремешок со шкива.
2. Затем запускается двигатель авто.
3. Если свита и гула после запуска мотора нет, это говорит о том, что нужно поменять подшипники устройства.

Видео:Съемник подшипников генератора своими рукамиСкачать

Возможные неисправности

По каким симптомам можно понять, что подшипники на генераторе пора менять:

1. Устройство загудело. Если зашумел генераторный узел после запуска мотора, то скорей всего, причина заключается в неработоспособных подшипниковых устройствах. Бывает такое, что устройства гудели, а потом перестали. Не нужно думать, что проблема решилась сама собой, детали все равно надо будет сменить.
2. Аккумулятор заряжается нестабильно, это обусловлено проблемами в работе вала, в частности, его вращении. Об этой проблеме может сообщить контрольный индикатор на приборной панели авто.
3. Происходит проворачивание шкива узла.
4. Замена подшипников также должна осуществляться в том случае, если устройства сильно перегреваются. Перегрев обусловлен высоким трением изношенных составляющих элементов (автор видео — канал altevaa TV).

Читайте также: Замена подшипников первичного вала кпп ваз 2115

Вкратце о причинах, по которым эти детали могут выходить из строя:

1. Произошел износ составляющих элементов, в частности, тела качения, сепаратора, уплотнительной составляющей или дорожки качения. Многие автовладельцы думают, что если смазать подшипник в такой ситуации, то это позволит решить проблему, но это неверно. От износа не избавиться, поэтому детали придется менять.
2. Все подшипниковые элементы изначально смазываются при установке. Каждый автовладелец, который устанавливал и смазывал детали знает, насколько смазка подшипников генератора важна для работоспособности узла. Если же по каким-то причинам смазка вышла или ее уровень недостаточный, это может привести к ускоренному износу детали.
3. Причина также может заключаться в повороте наружной обоймы в корпусе девайса на валу ротора. Такая причина также обусловлена износом элементов или их браком.
4. Внутрь конструкции детали могли попасть абразивные частицы, это приведет к появлению не только шума, но и скрипа.
5. Неисправность ремешка, использование неподходящего или дефектного ремня на валу.
6. Дисбаланс шкива. При такой неисправности нужно сначала выяснить, по каким причинам произошел дисбаланс, после чего решить эту проблему.
7. Проворачивание шкива (автор видео — Geha Lavbinovich).

Видео:Как снять подшипник без зацепа?Скачать

Какие типы подшипников стоят на десятке: номера и размеры деталей

Подшипники в генераторах автомобилей ВАЗ 2110 закрытого типа, шариковые, однорядные, имеют двухстороннее уплотнение.

• Маркировка переднего — 6202 2RS (в отечественных каталогах под номером 180202).
• Задний подшипник — 6103 2RS (он же — 24940220).

Важный момент: выбирая подшипники, следует особое внимание уделить производителям их ступиц. Обычно ступицы подшипников ВАЗ 2110 производятся в Самаре, их маркировка — СП3-4.

Ещё на рынке можно встретить ступицы 23 ГПЗ (это Вологда) и 3 ГПЗ (это Саратов). Покупать подшипники, на которых ступицы не промаркированы, категорически не рекомендуется. Также нельзя покупать китайские генераторные подшипники, которые сейчас встречаются повсеместно, поскольку качество этих подшипников не выдерживает никакой критики.

Видео:MSG MS0204 - Набор съемников для снятия подшипников генераторовСкачать

Инструкция по снятию узла и замене подшипников

Замена подшипника генератора выполняется в случае обнаружения симптомов неисправности, если диагностика показала, что это устройство вышло из строя. Прежде чем мы расскажем, как снять подшипник, нужно отметить, что для этого потребуется полностью демонтировать генераторный узел и разобрать его, чтобы добраться до изношенных деталей. Для демонтажа потребуется специальный инструмент — съемник подшипников генератора, его можно приобрести в любом автомагазине.

Как выполнить замену в гаражных условиях:

1. Для начала необходимо заглушить двигатель, отключить зажигание, открыть капот и произвести отключение клемм автомобильной АКБ.
2. Далее, с помощью гаечного ключа соответствующего размера необходимо ослабить гайки, которые фиксируют натяжитель ремешка, после чего сам ремень можно демонтировать.
3. Следующим этапом будет демонтаж планки натяжение ремешка. Отключите проводку, демонтируйте крепление, после чего узел можно полностью снимать.
4. Выполнив эти действия, можно приступить к разбору корпуса генераторного узла. В первую очередь для этого необходимо демонтировать заднюю пластиковую крышку, она фиксируется на трех специальных зажимах.
5. После снятия крышки нужно произвести демонтаж щеточного узла, он снимается вместе с реле регулятора напряжения. Попутно оцените состояние всех составных элементов и частей генераторного узла, если есть необходимость, поменяйте вышедшие из строя или изношенные детали.
6. Далее, демонтируйте диодный мост, он фиксируется на трех болтах, а также шпильке клеммы питания. Выкрутите сами болты, а также гайку, обычно для этого используется гаечный ключ на 10.
7. Теперь осмотрите заднюю алюминиевую крышку, на ней имеется три болта. Выкрутите их, после чего снимите крышку, а также обмотку статорного механизма.
8. Следующим этапом будет разборка передней части генераторного узла. Роторный механизм следует аккуратно зажать в тиски или зафиксировать подручными средствами, если тисков нет. Когда ротор будет зафиксирован, выкручивается гайка, которая крепит шкив, после чего сам шкив можно демонтировать.
9. Теперь, используя молоток, постукивая им, нужно извлечь из посадочного места переднюю крышку с подшипниковым устройством. Вам остается, используя съемник, произвести демонтаж детали и заменить ее на новую.

Читайте также: Инструкция по охране труда при эксплуатации передвижного компрессора

Будет полезно: Регламентное обслуживание ниссан теана. полный регламент то1, то2, то3, то4, то5, то6, то7, то8

Фотогалерея «Замена своими руками»

Видео:Замена подшипников генератора правильный порядок действий.Скачать

Другая модификация

Что касается прямого собрата указанного выше автомобиля, то замена подшипников генератора на ВАЗ 2112 мало отличается от описанного процесса. Ведь начинка данных автомобилей фактически одинакова. Причем, маркировочный номер подшипника для ВАЗ 2112 идентичен упомянутому нами ранее, как на передний, так и на задний.

Для ремонтных действий потребуется тот же набор инструментов и приспособлений:

1. Обесточиваем автомобиль от питания аккумулятора.
2. Демонтаж нужного нам электродвигателя производим также, как у «десятки», поскольку он крепится аналогично.
3. В описанной выше последовательности освобождаем нужные детали из сборочной единицы.
4. Применив густую смазку, устанавливаем новые детали.

Мы не стали уделять много внимания этой инструкции, поскольку двигатель ВАЗ 2110 и двигатель ВАЗ 2112, по сути, одинаково скомпонованы, а модель генератора применяется в этих машинах одна и та же.

Четырнадцатая модель

Обратимся к другой модификации АвтоВАЗ. Далее разберем замену подшипника генератора в автомобиле ВАЗ 2114.

Причины поломки деталей здесь аналогичны приведенным нами в начале статьи. Ну а что нам пригодится для очередного ремонта, перечислим здесь кратким списком:

• набор гаечных ключей;
• отвертка;
• молоток и кругляк;
• смазка «Литол».

Распишем технологию ремонта по пунктам.

1. Отсоединяем клеммы от аккумулятора.
2. Ослабляем длинный регулировочный болт вверху демонтируемого узла, затем откручиваем нижнее крепление электродвигателя, предварительно обработав резьбовые соединения проникающей смазкой.
3. Отсоединив все провода, извлекаем электродвигатель (можно попробовать через верх), а также готовим новые детали. Их номера 180302 и 180201.
4. Откручиваем пластиковую крышку электродвигателя, демонтируем щеткодержатель и регулятор напряжения. Заодно изучаем степень износа щеток.
5. Отверткой отделяем статор от крышки. Здесь, возможно, пригодится молоток, но делаем всё предельно аккуратно!
6. Раскручиваем гайку с области шкива и отделяем крыльчатку.
7. Извлекаем подшипники и устанавливаем новые, нанеся густую смазку.
8. Сборка делается от обратного

Легко понять, что процедура напоминает описанный нами процесс для случая с «десяткой». То есть особой сложности совокупность этапов опять-таки не вызывает. Но бывает, что у некоторых владельцев автомобилей ВАЗ с передним приводом либо нет времени делать ремонт своими руками, либо нет условий, либо достаточно средств для обращения в автосервис.

Сколько стоит ремонт?

Поэтому мы затронем и такой важный момент, как величина средней стоимости частичного ремонта электрогенератора на автосервисе.

Чтобы сделать выборку по крупным городам РФ, возьмем для примера такую операцию, как установка нового подшипника на генераторе ВАЗ 2110. Результаты представим нижеследующей таблицей.

1200 р. со снятием и установкой узла.

1200 р. со снятием и установкой узла.

900 р. со снятием и монтажом электродвигателя.

еще 300 р. за его снятие и установку,

300 р. – снятие и установка агрегата на автомобиль, вместе около 800 р.

Добавим, что купить сам подшипник на генератор ВАЗ 2110 можно по невысокой цене, в пределах ста рублей за весь комплект, состоящий из двух стандартных деталей качения.

Руководствуясь приведенными данными, можно сделать следующий вывод: стоимость работ, даже при снятии всего агрегата на автосервисе с последующей установкой обратно, не выходит за разумные пределы.

Подведем черту всему вышеизложенному. Мы выяснили, что процедуру снятия и установки бортового электродвигателя на ВАЗ, а также его разборки и демонтажа старых деталей, провести своими руками не так уж и сложно, если иметь определенную сноровку. Но цены на эти работы в автосервисе также невелики и при желании можно обратиться в мастерскую.

Теперь почитайте про замену масляного фильтра на Ситроен С4 и сколько нужно тормозной жидкости для полной замены.

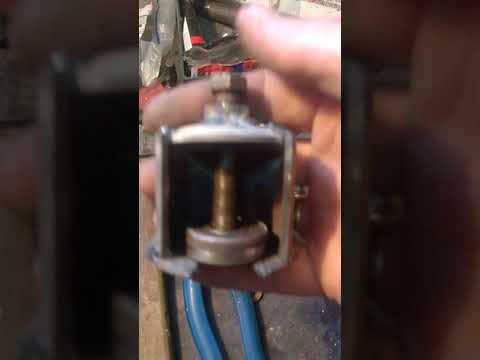

Видео:Самодельный съемник для снятия заднего подшипника генератораСкачать

как снять подшипник с генератора без съемника

В общем после мойки мотора, зашумели подшипники генератора, терпения моего хватило на неделю. Почитал в инете инфу по замене, выяснил что подшипники есть 5-ти видов: 201, 202 и 301, 302, 303 2 вида передних и 3 вида задних или наоборот точно не помню. Заехал в Ладью решил купит 202 и 302 вышли они мне в 105 рублей, больше переживал что не подойдут. Вот они: Приехал к друзьям в сервис начал снимать. Открутил верхнюю шпильку натяжки генератора, снял ремень, открутил болт на генераторе, снял с него клеммы, начал откручивать нижний болт крепления генератора, а он не вылазиет упирается в лонжерон, откручиваем крепление генератора от блока 3 болта на 15. В итоге вот он виновник торжества.

Снимаем реле регулятор (щетки) откручивая 2 болта. Снимаем пластиковую крышку с генератора, видим диодный мост. Крепится он на 4х болтах. Тут очень важный момент. 3 болта к которым крепятся клеммы от обмотки, у них есть текстолитовая шайба(выяснилось методом проб и ошибок об этом дальше), которая не дает обмотке замкнуть на массу. Откручиваем 4 болта снимаем диодный мост.

Далее вставляем между лопостями и корпусом генератора отвертку и очень осторожно откручиваем гайку крепления шкива. Откручиваем 4 болта которые соединяют 2 части корпуса друг с другом, предварительно побрызгав все вдшкой. У меня лично получилось открутить обычной отверткой только один болт. Остальные открутил ударной отверткой. Ставим 2 метки на обоих частях корпуса чтоб потом не перепутать, откручиваем 4 болта, теперь с 2х сторон между 2-мя частями корпуса ставим отвертки и пытаемся открыть его. Снимается задняя часть там из пластиковой втулки проще достать подшипник.

Заднюю часть сняли, ложим между 2мя кирпичами переднюю часть генератора с якорем, накручиваем гайку на конец, и бьем сверху дабы снять якорь с подшипника. В итоге должно получится так. Берем все туже переднюю часть, ложим на что нибудь твердое, берем головку на 30 или 32, ставим на подшипник и начинаем лупить что есть мочи
