Сетевой адаптер (Network Interface Card, NIC) — это периферийное устройство компьютера, непосредственно взаимодействующее со средой передачи данных, которая прямо или через другое коммуникационное оборудование связывает его с другими компьютерами. Это устройство решает задачи надежного обмена двоичными данными, представленными соответствующими электромагнитными сигналами, по внешним линиям связи. Как и любой контроллер компьютера, сетевой адаптер работает под управлением драйвера операционной системы и распределение функций между сетевым адаптером и драйвером может изменяться от реализации к реализации.
В первых локальных сетях сетевой адаптер с сегментом коаксиального кабеля представлял собой весь спектр коммуникационного оборудования, с помощью которого организовывалось взаимодействие компьютеров. Сетевой адаптер компьютера-отправи-теля непосредственно по кабелю взаимодействовал с сетевым адаптером компьютера-получателя. В большинстве современных стандартов для локальных сетей предполагается, что между сетевыми адаптерами взаимодействующих компьютеров устанавливается специальное коммуникационное устройство (концентратор, мост, коммутатор или маршрутизатор), которое берет на себя некоторые функции по управлению потоком данных.
Сетевой адаптер обычно выполняет следующие функции:
- Оформление передаваемой информации в виде кадра определенного формата. Кадр включает несколько служебных полей, среди которых имеется адрес компьютера назначения и контрольная сумма кадра, по которой сетевой адаптер станции назначения делает вывод о корректности доставленной по сети информации.
- Получение доступа к среде передачи данных. В локальных сетях в основном применяются разделяемые между группой компьютеров каналы связи (общая шина, кольцо), доступ к которым предоставляется по специальному алгоритму (наиболее часто применяются метод случайного доступа или метод с передачей маркера доступа по кольцу). В последних стандартах и технологиях локальных сетей наметился переход от использования разделяемой среды передачи данных к использованию индивидуальных каналов связей компьютера с коммуникационными устройствами сети, как это всегда делалось в телефонных сетях, где телефонный аппарат связан с коммутатором АТС индивидуальной линией связи. Технологиями, использующими индивидуальные линии связи, являются 100VG-AnyLAN, ATM и коммутирующие модификации традиционных технологий — switching Ethernet, switching Token Ring и switching FDDI. При использовании индивидуальных линий связи в функции сетевого адаптера часто входит установление соединения с коммутатором сети.
- Кодирование последовательности бит кадра последовательностью электрических сигналов при передаче данных и декодирование при их приеме. Кодирование должно обеспечить передачу исходной информацию по линиям связи с определенной полосой пропускания и определенным уровнем помех таким образом, чтобы принимающая сторона смогла распознать с высокой степенью вероятности посланную информацию. Так как в локальных сетях используются широкополосные кабели, то сетевые адаптеры не используют модуляцию сигнала, необходимую для передачи дискретной информации по узкополосным линиям связи (например, телефонным каналам тональной частоты), а передают данные с помощью импульсных сигналов. Представление же двоичных 1 и 0 может быть различным.
- Преобразование информации из параллельной формы в последовательную и обратно. Эта операция связана с тем, что для упрощения проблемы синхронизации сигналов и удешевления линий связи в вычислительных сетях информация передается в последовательной форме, бит за битом, а не побайтно, как внутри компьютера.
- Синхронизация битов, байтов и кадров. Для устойчивого приема передаваемой информации необходимо поддержание постоянного синхронизма приемника и передатчика информации. Сетевой адаптер использует для решения этой задачи специальные методы кодирования, не использующие дополнительной шины с тактовыми синхросигналами. Эти методы обеспечивают периодическое изменение состояния передаваемого сигнала, которое используется тактовым генератором приемника для подстройки синхронизма. Кроме синхронизации на уровне битов, сетевой адаптер решает задачу синхронизации и на уровне байтов, и на уровне кадров.
Сетевые адаптеры различаются по типу и разрядности используемой в компьютере внутренней шины данных — ISA, EISA, PCI, MCA.
Сетевые адаптеры различаются также по типу принятой в сети сетевой технологии — Ethernet, Token Ring, FDDI и т.п. Как правило, конкретная модель сетевого адаптера работает по определенной сетевой технологии (например, Ethernet). В связи с тем, что для каждой технологии сейчас имеется возможность использования различных сред передачи данных (тот же Ethernet поддерживает коаксиальный кабель, неэкранированную витую пару и оптоволоконный кабель), сетевой адаптер может поддерживать как одну, так и одновременно несколько сред. В случае, когда сетевой адаптер поддерживает только одну среду передачи данных, а необходимо использовать другую, применяются трансиверы и конверторы.
Трансивер (приемопередатчик, transmitter+receiver) — это часть сетевого адаптера, его оконечное устройство, выходящее на кабель. В первом стандарте Ethernet, работающем на толстом коаксиале, трансивер располагался непосредственно на кабеле и связывался с остальной частью адаптера, располагавшейся внутри компьютера, с помощью интерфейса AUI (attachment unit interface). В других вариантах Ethernet’а оказалось удобным выпускать сетевые адаптеры (да и другие коммуникационные устройства) с портом AUI, к которому можно присоединить трансивер для требуемой среды.
Читайте также: Документы по установке шин
Вместо подбора подходящего трансивера можно использовать конвертор, который может согласовать выход приемопередатчика, предназначенного для одной среды, с другой средой передачи данных (например, выход на витую пару преобразуется в выход на коаксиальный кабель).
Видео:PCI и PCI-Express что можно подключитьСкачать
Сетевые адаптеры
Сетевые адаптеры могут работать с несколькими технологиями, в частности с Ethernet и Fast Ethernet, что позволяет легко модернизировать сеть для перехода на высокоскоростную передачу данных. Кроме того, многие адаптеры могут работать как в полудуплексном, так и в полнодуплексном режиме. Полудуплексный режим работы не позволяет сетевому адаптеру и сетевому оборудованию передавать и принимать данные одновременно. Полнодуплексный или просто дуплексный режим предусматривает возможность одновременной передачи и приема, что возможно благодаря буферизации данных в сетевом адаптере. С этой целью адаптер снабжается памятью для временного хранения информации, не обрабатываемой в данный момент.
Сетевые адаптеры FDDI и ATM выпускаются в различных модификациях. Это зависит от того, какое оборудование они подключают к сети. Обычно с помощью адаптеров FDDI узлы и файловые серверы подключаются к сетевому оборудованию FDDI с использованием одного соединения (единичное подключение), а сетевое оборудование подключается к кабельной системе FDDI с применением двух соединений (двойное подключение). Сетевые адаптеры ATM чаще всего используются для подключения к АТМ-сети коммутаторов ATM или серверов. Кроме того, технология ATM доступна и для настольных систем, что стимулирует разработку сетевых адаптеров ATM для рабочих станций; однако такие адаптеры сравнительно дорогие.
Беспроводные сетевые адаптеры
Беспроводной адаптер обеспечивает передачу данных в одном из двух режимов. Один режим представляет собой выделенное, равноправное взаимодействие с другим беспроводным адаптером. Другой режим — это взаимодействие с точкой (местом) доступа, например, с беспроводным мостом.
Выпускаемые беспроводные адаптеры, совместимые со стандартом 802.11b, обычно рассчитаны на скорости 1, 2, 10 и 11 Мбит/с. Некоторые производители также выпускают беспроводные адаптеры, совместимые со стандартом 802.11а и передающие данные со скоростью до 54 Мбит/с. Беспроводные адаптеры не всегда работают на максимально возможной скорости, они «договариваются» о скорости, наиболее подходящей для текущих условий. При этом учитывается загрузка равноправных компьютеров или точки доступа.
Сетевые адаптеры должны соответствовать типу шины, используемой в компьютере. Шина — это компьютерная магистраль, по которой информация передается к процессору и периферийным устройствам, подключенным к компьютеру. Ниже перечислены основные типы шин в рабочих станциях и серверах:
— Industry Standard Architecture (ISA) — устаревшая конструкция шины расширения, поддерживающая передачу 8- и 16-разрядных данных со скоростью 8 Мбайт/с;
— Extended Industry Standard Architecture (EISA) — более новая конструкция шины на основе ISA, способная передавать 32-разрядные данные. EISA позволяет использовать управление шиной — процесс, уменьшающий нагрузку на центральный процессор при выполнении ввода/вывода;
— MicroChannel Architecture (MCA) — конструкция 32-разрядной шины, использующаяся в устаревших компьютерах IBM;
— Peripheral Computer Interface (PCI) — современная конструкция шины, обеспечивающая передачу 32- и 64-разрядных данных. В PCI используется идея локальной шины, позволяющая применять разные шины для сетевых интерфейсов и для дисковых накопителей;
— SPARC Bus (SBUS) — специализированная шина, предназначенная для рабочих станций SPARC компании Sun Microsystems;
— NuBus — специализированная шина с 96-контактным разъемом, используемая в компьютерах компании Apple;
— Universal Serial Bus (USB) — стандарт шины, позволяющей подключать устройства любого типа (например, клавиатуры, фотокамеры, указательные устройства, телефоны и ленточные накопители) к одному шинному порту компьютера;
— локальная шина VESA (VL-bus) — шина, использующаяся в некоторых 80486-компьютерах для пересылки 32-разрядных данных между сетевым адаптером и центральным процессором. Эта шина не используется на Pentium-совместимых компьютерах, где она замещена шиной PCI.

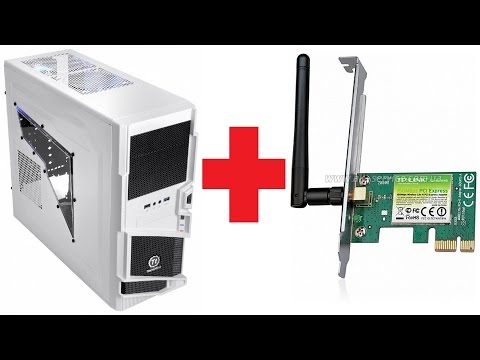

Видео:PCI или USB Wi-Fi адаптер Что выбрать?Скачать
Сетевой адаптер token ring для шин isa pci mca
Сетевые адаптеры или NIC (Network Interface Card) – это сетевое оборудование, обеспечивающее функционирование сети на физическом и канальном уровнях [7].
Читайте также: Хендай гретта датчик давления шин артикул
Сетевой адаптер относится к периферийному устройству компьютера, непосредственно взаимодействующему со средой передачи данных, которая прямо или через другое коммуникационное оборудование связывает его с другими компьютерами. Это устройство решает задачи надежного обмена двоичными данными, представленными соответствующими электромагнитными сигналами, по внешним линиям связи. Как и любой контроллер компьютера, сетевой адаптер работает под управлением драйвера операционной системы, и распределение функций между сетевым адаптером и драйвером может изменяться от реализации к реализации.
Компьютер, будь то сервер или рабочая станция, подключается к сети с помощью внутренней платы – сетевого адаптера (хотя бывают и внешние сетевые адаптеры, подключаемые к компьютеру через параллельный порт). Сетевой адаптер вставляется в гнездо материнской платы. Карты сетевых адаптеров устанавливаются на каждой рабочей станции и на файловом сервере. Рабочая станция отправляет запрос к файловому серверу и получает ответ через сетевой адаптер, когда файловый сервер готов. Сетевые адаптеры преобразуют параллельные коды, используемые внутри компьютера и представленные маломощными сигналами, в последовательный поток мощных сигналов для передачи данных по внешней сети. Сетевые адаптеры должны быть совместимы с кабельной системой сети, внутренней информационной шиной ПК и сетевой операционной системой.
Настройка сетевого адаптера и трансивера
Для работы ПК в сети надо правильно установить и настроить сетевой адаптер. Для адаптеров, отвечающих стандарту PnP, настройка производится автоматически. В ином случае необходимо настроить линию запроса на прерывание IRQ (Interrupt Request Line) и адрес ввода/вывода (Input/Output address).
Обычно сетевая карта работает с конфликтами, если двум устройствам назначен один и тот же ресурс (запроса на прерывание или адрес ввода/вывода). Сетевые карты поддерживают различные типы сетевых соединений. Физический интерфейс между самой сетевой картой и сетью называют трансивером (transceiver) – это устройство, которое как получает, так и посылает данные. Трансиверы на сетевых картах могут получать и посылать цифровые и аналоговые сигналы. Тип интерфейса, который использует сетевая карта, часто может быть физически определен на сетевой карте. Перемычки, или джамперы (маленькие перемычки, соединяющие два контакта), могут быть настроены для указания типа трансивера, который должна использовать сетевая карта в соответствии со схемой сети. Например, перемычка в одном положении может включить разъем RJ-45 для поддержки сети типа витая пара, в другом – поддержку внешнего трансивера.
Функции сетевых адаптеров
Сетевые адаптеры производят семь основных операций при приеме или передачи сообщения:
1. Гальваническая развязка с коаксиальным кабелем или витой парой. Для этой цели используются импульсные трансформаторы. Иногда дя развязки используются оптроны.
2. Прием (передача) данных. Данные передаются из ОЗУ ПК в адаптер или из адаптера в память ПК через программируемый канал ввода/вывода, канал прямого доступа или разделяемую память.
3. Буферизация. Для согласования скоростей пересылки данных в адаптер или из него со скоростью обмена по сети используются буфера. Во время обработки в сетевом адаптере, данные хранятся в буфере. Буфер позволяет адаптеру осуществлять доступ ко всему пакету информации. Использование буферов необходимо для согласования между собой скоростей обработки информации различными компонентами ЛВС.
4. Формирование пакета. Сетевой адаптер должен разделить данные на блоки в режиме передачи (или соединить их в режиме приема) данных и оформить в виде кадра определенного формата. Кадр включает несколько служебных полей, среди которых имеется адрес компьютера назначения и контрольная сумма кадра, по которой сетевой адаптер станции назначения делает вывод о корректности доставленной по сети информации.
5. Доступ к каналу связи. Набор правил, обеспечивающих доступ к среде передачи. Выявление конфликтных ситуаций и контроль состояния сети.
6. Идентификация своего адреса в принимаемом пакете. Физический адрес адаптера может определяться установкой переключателей, храниться в специальном регистре или прошиваться в ППЗУ.
7. Преобразование параллельного кода в последовательный код при передаче данных, и из последовательного кода в параллельный при приеме. В режиме передачи данные передаются по каналу связи в последовательном коде.
8. Кодирование и декодирование данных. На этом этапе должны быть сформированы электрические сигналы, используемые для представления данных. Большинство сетевых адаптеров для этой цели используют манчестерское кодирование. Этот метод не требует передачи синхронизирующих сигналов для распознавания единиц и нулей по уровням сигналов, а вместо этого для представления 1 и 0 используется перемена полярности сигнала.
Читайте также: Смена шин без дисков
9. Передача или прием импульсов. В режиме передачи закодированные электрические импульсы данных передаются в кабель (при приеме импульсы направляются на декодирование).
Сетевые адаптеры вместе с сетевым программным обеспечением способны распознавать и обрабатывать ошибки, которые могут возникнуть из-за электрических помех, коллизий или плохой работы оборудования.
Базовый, или физический, адрес
Некоторые сетевые адаптеры имеют возможность использовать оперативную память ПК в качестве буфера для хранения входящих и исходящих пакетов данных. Базовый адрес (Base Memory Address) представляет собой шестнадцатеричное число, которое указывает на адрес в оперативной памяти, где находится этот буфер. Важно выбрать базовый адрес без конфликтов с другими устройствами.
Сетевые адаптеры различаются по типу и разрядности используемой в компьютере внутренней шины данных – ISA, EISA, PCI, MCA.
Сетевые адаптеры различаются также по типу принятой в сети сетевой технологии – Ethernet, Token Ring, FDDI и т.п. Как правило, конкретная модель сетевого адаптера работает по определенной сетевой технологии (например, Ethernet). В связи с тем, что для каждой технологии сейчас имеется возможность использования различных сред передачи данных (тот же Ethernet поддерживает коаксиальный кабель, неэкранированную витую пару и оптоволоконный кабель), сетевой адаптер может поддерживать как одну, так и одновременно несколько сред. В случае, когда сетевой адаптер поддерживает только одну среду передачи данных, а необходимо использовать другую, применяются трансиверы и конверторы.
Различные типы сетевых адаптеров отличаются не только методами доступа к среде и протоколами, но еще и следующими параметрами:
— совместимость с различными микропроцессорами;
— использование прямого доступа к памяти (DMA);
— адресация портов ввода/вывода и запросов прерывания;
Наиболее известны следующие типы адаптеров:
Адаптеры Ethernet представляют собой плату, которая вставляется в свободный слот материнской (системной) платы компьютера. Чаще всего адаптеры Ethernet имеют для связи с сетью два внешних разъема: для коаксиального кабеля (разъем BNC) и для кабеля на витой паре. Для выбора типа кабеля применяются перемычки или переключатели, которые устанавливаются перед подключением адаптера к сети.
Адаптеры Fast Ethernet производятся изготовителями с учетом определенного типа среды передачи. Сетевой кабель при этом подключается непосредственно к адаптеру (без трансивера).
Оптические адаптеры стандарта 10BASE-FL могут устанавливаться в компьютеры с шинами ISA, PCI, МСА. Эти адаптеры позволяют отказаться от внешних преобразователей среды и от микротрансиверов. При установке этих адаптеров возможна реализация полнодуплексного режима обмена информацией. Для повышения универсальности в оптических адаптерах сохраняется возможность соединения по витой паре с разъемом RJ-45.
Для спецификации 100BASE-FX соединение концентратора и адаптера по оптоволокну осуществляется с использованием оптических соединителей типа SC или ST. Выбор типа оптического соединителя (SC или ST) зависит от того, новая или старая это инсталляция. Для этой спецификации выпускаются сетевые адаптеры, совместимые с шиной PCI. Адаптеры способны поддерживать как полудуплексный, так и полнодуплексный режим работы. Для облегчения настройки и эксплуатации на переднюю панель адаптера вынесено несколько индикаторов состояния. Кроме того, существуют модели адаптеров, способные работать как по одномодовому, так и по многомодовому оптоволоконному кабелю.
Сетевые адаптеры для технологии Gigabit Ethernet предназначены для установки в сервера и мощные рабочие станции. Для повышения эффективности работы они способны поддерживать полнодуплексный режим обмена информацией.
Адаптеры FDDI могут использоваться на разнообразных рабочих станциях и в устройствах межсетевого взаимодействия – мостах и маршрутизаторах. Существуют адаптеры FDDI, предназначенные для работы со всеми распространенными шинами: ISA, EISA, VESA Local Bus (VLB) и т. д. В сети FDDI такие устройства, как рабочие станции или мосты и подсоединяются к кольцу через адаптеры одного из двух типов: с двойным (DAS) или одиночным (SAS) подключением. Адаптеры DAS осуществляют физическое соединение устройств как с первичным, так и со вторичным кольцом, что повышает отказоустойчивость сети. Такой адаптер имеет два разъема (розетки) оптического интерфейса. Адаптеры SAS подключают рабочие станции к концентратору FDDI через одиночную оптоволоконную линию в звездообразной топологии. Эти адаптеры представляют собой плату, на которой наряду с электронными компонентами установлен оптический трансивер с разъемом (розеткой) оптического интерфейса.
