Сферические подшипники в редукторе

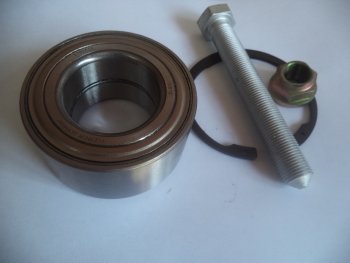

На сегодняшний момент существует несколько типов подшипников. Они подразделяются по особенности воспроизведения работы. То есть, каким образом приводится в движение весь сборной узел. Итак, есть подшипники качения и скольжения. Главным отличием подшипников качения является элемент — шарики или ролики. Их конструкция состоит в том, что две поверхности в форме колец соединяются между собой шариками (роликами). В полости каждого кольца сделаны специальные жёлоба, по которым и происходит качение крутящих элементов и движение металлических колец. Также данные жёлоба образуют собой, как бы бортики, за пределы которых не выпадут шарики.

Подшипники качения могут быть упорными, радиальными, радиально-упорными, шариковые, роликовые, однорядные, двухрядные и многорядные. А также открытыми и закрытыми. То есть, могут иметь дополнительные шайбы укрепления и уплотнители. Все эти виды имеют свои особенности, небольшую разницу в конструкции и некоторых элементах строения. Но в результате принцип действия их остаётся одним и тем же. Подшипники качения являются самыми часто используемыми из-за своей простоты конструкции и ремонта. Эту деталь можно встретить практически в любом техническом механизме, редукторах как червячных, допустим 1Ч-125, так и цилиндрических, например РЦД-350.

Подшипники скольжения это вид сборного двигающегося узла, одна поверхность которого вращается, а другая пребывает в состоянии покоя, являясь стационарной. Подшипник скольжения должен быть, в обязательном порядке, оснащён специализированным смазочным материалом. Иначе он будет работать достаточно туго, а элементы достаточно быстро сотрутся и придут в негодность. В таком случае придётся менять деталь целиком, а это достаточно дорогостоящее удовольствие.

В зависимости от вида смазки подшипники скольжения делятся на три типа. Они могут быть жидкостными. То есть, используемая смазка имеет жидкую консистенцию. В других используются инертные газы, например, азот. Такие подшипники несут название газодинамические. Следующий тип называется пластичным. То есть, при его смазке используются два продукта. Один твёрдый, другой в виде масла. Выбор смазки зависит от того, какое именно действие нужно добиться от подшипника скольжения и его области применения. Смешиваясь, эти два материала образуют пластичную субстанцию.

Подшипники в России

Продажа подшипников в России. Поставщики. Советы при покупке подшипников. Цены. Каталоги. Производители. Импортные и отечественные.

Отдел продаж +7(499) 322 93 30
Почта для заявок: samip@bearingshop.ru

Подшипники редукторов

Рубрика: | Дата: 26 Янв 2015

Редуктор представляет из себя устройство для передачи и преобразования вращающего момента. Используемые в редукторах подшипники могут быть разных типов, например, шариковый радиальный подшипник для низких скоростей и высоких радиальных нагрузок, сферический роликовый подшипник для сверхвысоких нагрузок и перекосах, цилиндрический роликовый подшипник для высоких скоростей и высоких нагрузок, роликовый конический, воспринимающий высокие комбинированные нагрузки и другие.

В каждой отрасли существуют свои специфические требования к редукторам, поэтому подшипники должны отвечать этим специфическим требованиям.

Читайте также: Затвор дисковый поворотный с редуктором адл

Подшипники для промышленных редукторов

Данная группа должна отвечать целому ряду требований:

• Способность воспринимать высокие нагрузки;
• Относительно простая конструкция;
• По возможности не должны требовать частого обслуживания:
• Примерно одинаковый срок службы всех подшипников, применяемых в одном редукторе.

В связи с этим для промышленных редукторов рекомендуется подбирать подшипники средней или выше средней категории качества, производителей одной ценовой категории (например, отечественные роликовые VPZ и шариковые VBF в одном изделии). Категории качества отечественных производителей Вы можете уточнить на нашем сайте.

Подшипники для редукторов металлообрабатывающих станков

Для обслуживания этой группы редукторов на подшипниках лучше не экономить, а приобретать давно зарекомендовавшие себя с лучшей стороны марки импортных подшипников.

Подшипники для редукторов прокатных станов

• Высокая надежность в работе;
• Очень высокая грузоподъемность;
• Небольшие радиальные и осевые зазоры для точности зубчатого сцепления;
• Низкое трение.

Принято выделять следующие основные группы редукторов.

• Редукторы с цилиндрическими зубчатыми колесами;
• Редукторы с коническими зубчатыми колесами;
• Редукторы с коническими и цилиндрическими зубчатыми колесами;
• Червячные редукторы;
• Планетарные редукторы;
• Эксцентриковые редукторы;
• Малошумные и беззазорные редукторы;
• Бесступенчатые механические редукторы;
• Ременные и цепные редукторы;
• Обкатные передачи и кулачковые редукторы;
• Шаговые, маятниковые и линейные редукторы;
• Мотор-редукторы.

В данном материале собраны ссылки на наиболее широко применяющиеся редуктора и подшипники, которые в них используются. Материал дополняется. Вы можете нам помочь размещая в комментариях информацию о типе редуктора и применяющихся в нем подшипниках.

Подшипник-редуктор. Конструкторские решения будущего!

Машиностроительный ресурс и-Маш публикует статью Н. Безяйко об изобретенном им принципиально новом по конструкции подшипнике.

Автор готов сотрудничать с любыми экспериментаторами, создателями и производителями любых редукторов, коробок передач, подшипников и других узлов и деталей машин.

Конструкторы механизмов многократно пытались превратить радиальный подшипник качения в дифференциальный фрикционный редуктор, способный передавать значительные моменты с практически приемлемым передаточным отношением между обоймами и системой тел качения.

Это не удавалось, т.к. при напряжении касательных контактов тел качения с беговыми дорожками разных диаметров и длины поверхности, одновременно обкатываемых каждым телом качения, возникает проскальзывание тел качения. Оно резко уменьшает коэффициент трения и передаваемый с пробуксовкой крутящий момент, изнашивает детали и уничтожает целесообразность устройства.

Известно много патентов на устройства, подобные подшипникам, между обоймами которых несколько охватывающих друг друга орбитальных рядов тел качения, причём каждое тремя контактными зонами сопряжено с соседними деталями – телами качения и поверхностями обойм. Конструктивные вариации таких устройств геометрически якобы позволяют положительное решение задачи, но не учитывают главного фактора – при концентрическом расположении обойм тела качения их многоорбитальной системы не препятствуют нарушению концентричности обойм, при котором контакты сопряжения деталей теряются.

Читайте также: Давление в редукторе углекислотном для пива

Это определяет закономерную неработоспособность подобных устройств по всем известным патентам на них. Более того, даже фиксация осей вращения сопрягаемых обойм дополнительными подшипниковыми опорами и установка между сопрягаемыми обоймами тел качения с обеспечением натяга в сопряжениях – не имеет смысла, т.к. при вращательных нагрузках неизбежный даже мизерный износ деталей эффективно уничтожает натяги и работоспособность устройства.

Мной установлено, что при эксцентричном расположении обойм и беззазорном заполнении пространства между ними многоорбитальной системой тел качения возможно создавать и поддерживать натяги в сопряжении деталей, в т.ч. – при их износе, путём уменьшения эксцентричности обойм, а также – прекращать контакты деталей увеличением эксцентричности обойм. При этом исключено проскальзывание нагруженных деталей и люфты сопряжения, что недостижимо в известных устройствах. Конструктивные проработки и компьютерная анимация динамики взаимодействия деталей подтвердили возможность создания преимущественных принципиально новых редукторов, подшипников, сцеплений-тормозов, заменителей кривошипов и насосов объёмного вытеснения, в т.ч.- совмещая эти функции в одном устройстве, конструктивно близком подшипнику. Применение моих устройств позволит концептуальное конструктивное усовершенствование почти всех известных механизмов и машин, а установленные неизвестное ранее явление динамики и способ его использования – являются дополнением к фундаментальным знаниям о явлениях природы.

Прилагаемый слайд 1 помогает представить динамику взаимодействия деталей при изменении величины необходимой эксцентричности сопрягаемых обойм, причём эксцентричность может быть мала, составляя сотые доли мм.- при соответственных соотношениях размеров деталей.

Целесообразность применения множества устройств, работающих с использованием этого принципа, предполагает неизбежность их скорого создания и применения, но это возможно исключительно силами специализированного конструкторско-экспериментального предприятия, создание и деятельность которого требует стартовых затрат с перспективой последующей прибыльности.

Выбор типа подшипников

Габариты подшипников качения назначают на первом этапе компоновки (эскизного проектирования) сугубо ориентировочно – по ширине В = 18…27 мм, по диаметру наружных колец D =70..120 мм. Меньшие значения рекомендуются для входных валов; большие – для выходных валов редукторов средних размеров общего назначения (a_w £ 350 мм). Для промежуточных валов можно брать усредненные значения.

Перед размещением подшипников решается вопрос об их смазке. Система смазки выбирается в зависимости от скорости вращения тихоходных зубчатых колес. Если скорость небольшая (v£ 2 м/с), способ разбрызгивания может не обеспечить смазку подшипников и тогда для подшипников планируют раздельную смазку (пластичными маслами).

Для дальнейшего конструирования необходимо выбрать тип и размеры подшипника по воспринимаемым нагрузкам и диаметру вала. Ниже приведены виды наиболее часто используемых подшипников.

На рис. 1.7 представлены типы подшипников: а – шариковый радиальный; б – шариковый двухрядный сферический; в – роликовый радиальный; г – шариковый радиально-упорный; д – роликовый радиально-упорный; е – шариковый упорный. Ниже даны основные размеры подшипников.

Читайте также: Сколько должно быть масла в редукторе мотоблока

Выбор типа подшипника зависит от вида редуктора. Для опоры валов редукторов с цилиндрическими прямозубыми колесами чаще всего используют шариковые радиальные подшипники (рис. 1.7, а) легкой серии. Если при последующих расчетах грузоподъемность подшипника окажется недостаточной, применяют подшипники последующих серий большей грузоподъемности.

В цилиндрических редукторах с косозубыми колесами применяют шариковые радиально-упорные подшипники (рис. 1.7, г), а при больших нагрузках и размерах редукторов – конические роликовые (рис. 1.7, д).

Конические и червячные колеса должны быть точно зафиксированы. Поэтому в силовых передачах для опор валов конических и червячных колес применяют конические роликовые подшипники. Здесь также первоначально выбирают подшипники легкой серии. В опорах червяка в силовых червячных передачах из-за больших силовых нагрузок применяют шариковые радиально-упорные и роликовые конические подшипники.

Для опор плавающих валов шевронных передач применяют радиальные подшипники с короткими цилиндрическими роликами (рис.1.7, в).

Размеры основных типов подшипников

Рис. 1.7. Типы подшипников качения и их размеры.

Подшипники сферические двухрядные (рис. 1.7, б) применяются при больших перекосах или длинных валах. Упорные подшипники (рис. 1.7, е) используются при значительных осевых нагрузках.

В конструкции подшипниковых узлов должны быть предусмотрены способы фиксации положения вала от осевых смещений. Для этой цели используются два типа опор: фиксирующие и плавающие. В фиксирующих опорах ограничивается осевое перемещение вала в одном или в обоих направлениях. В плавающих опорах осевое перемещение вала в любом направлении не ограничено. Фиксирующая опора воспринимает радиальную и осевые силы, а плавающая опора – только радиальную. Плавающие опорычасто используются в червячных передачах (рис.2.13)

На рис.1.8 – 1.12 показана вторая эскизная компоновка различных редукторов.

Рис.1.8. Второй этап эскизной компоновки цилиндрического и конического одноступенчатого редуктора

Рис.1.9. Второй этап эскизной компоновки червячного одноступенчатого редуктора с нижним расположением червяка

Рис. 1.10. Второй этап компоновки двухступенчатого цилиндрического редуктора

При раздвоенной быстроходной (или тихоходной) ступени (рис.1.11) колеса расположены симметрично относительно опор, что приводит к меньшей концентрации нагрузки по длине зубьев, чем при применении обычной развернутой. Это позволяет иметь в рассматриваемом случае менее жесткие валы.

Соосная схема (рис.1.12) позволяет получить меньшие габариты по длине: это ее основное преимущество. В соосных редукторах быстроходная ступень обычно недогружена, так как силы, возникающие в зацеплении колес тихоходной ступени значительно больше, чем в быстроходной, а межосевые расстояния ступеней должны быть одинаковы (а_{wБ =} а_wТ). Указанное обстоятельство является одним из основных недостатков соосных редукторов.
