Сгорела катушка аквариумного компрессора (5 видео)

Как и чем перемотать катушку аквариумного компрессора.

Сломался компрессор, катушку перемотал проводом, который у меня был)) ) Получилась 60 Ом)) ) От 220 как дурной и греется. Надо перемотать, вот чем и сколько витков?

и сколько Ом для 220вольт должно быть

если прикинуть по мощности 3вт. то 3/ 220 = 0,016А. 220/0,016=17кОм катушка должна быть. получается мне еще мотать и мотать)))

с моей перемоткой работает нормально от 12в переменки. Думал подключить через адаптер от принтера.. . но там постоянка, как преобразовать в переменку?

Измерьте площадь сердечника (площадь отверстия под катушку) . 50 разделить на площадь окна и умножить на 220. Это будет количество витков. Подойдёт провод ПЭЛ, ПЭВ 0,1мм.

На корпусе компрессора наверняка есть данные о его мощности в ваттах или ток потребления в амперах. Напряжение известно — 220 вольт. Можно посчитать какое сопротивление катушки должно быть.
Раз греется, сопротивление должно быть больше, ток станет тоже меньше. Провод нужен тоньше.

Я так и представлял.
Я мотал на работе проводом 0,08 до заполнения каркаса, гдетооо 6000 витков.

Если делать по уму, надо знать сколько витков и проводом какого диаметра. Если взять меньшего-снова сгорит. Если большего-не поместиться. Можно и от адаптера включить, Но только трансформаторного-он применялся на старой аппаратуре. И кстати, Омы здесь не работают-это катушка индуктивности с реактивным сопротивлением. При подключении в сеть у неё будет другое сопротивление.

Содержание

Сгорела катушка аквариумного компрессора
Кто сейчас на форуме
Что делать, если отказала система аэрации в аквариуме
Причины
Совет что делать
Сгорела катушка аквариумного компрессора
🔍 Видео

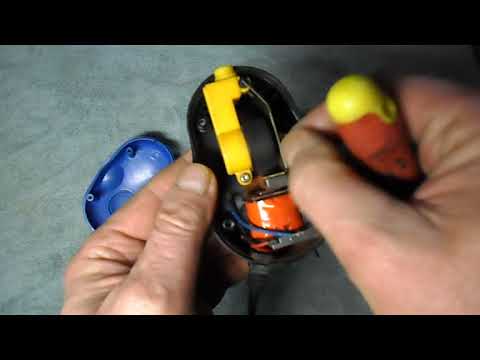

Видео:Ремонт компрессора для аквариума Tetra APS 100. Может отпаялся проводок?Скачать

Сгорела катушка аквариумного компрессора

JLCPCB, всего $2 за прототип печатной платы! Цвет — любой!

Зарегистрируйтесь и получите два купона по 5$ каждый:https://jlcpcb.com/cwc

Вымогатель припоя

Сборка печатных плат от $30 + БЕСПЛАТНАЯ доставка по всему миру + трафарет

Опытный кот

На базе интеллектуальных силовых ключей верхнего плеча PROFET+2 производства Infineon можно создавать мощные приложения, способные коммутировать значительные токи. Однако миниатюрность их корпусов может стать причиной чрезмерного нагрева. Статья рассказывает о методах проектирования печатных плат для ключей PROFET+2, позволяющих минимизировать этот недостаток.

Это не хвост, это антенна

Технология компании Analog Devices для импульсных преобразователей, названная Silent Switcher, позволяет на порядок (по напряжению) уменьшить эмиссию электромагнитных волн не за счет доп. фильтров или уменьшения КПД, а за счет правильного размещения элементов. Рассмотрим методы борьбы с электромагнитными помехами при импульсном преобразовании с помощью микросхем Silent Switcher и модулей Silent Switcher 2.

Опытный кот

Вымогатель припоя

_________________
Какая *** выключила свет в конце туннеля.

Друг Кота

_________________
Хоть оптика и увеличивает изображения но, глядя через оптический прицел, все проблемы мельчают.

Модератор

Вымогатель припоя

Друг Кота

_________________
Хоть оптика и увеличивает изображения но, глядя через оптический прицел, все проблемы мельчают.

Опытный кот

Друг Кота

Читайте также: Фильтры для компрессора воздушного remeza

_________________
Хоть оптика и увеличивает изображения но, глядя через оптический прицел, все проблемы мельчают.

Кто сейчас на форуме

Сейчас этот форум просматривают: MAX 10092012, Sergey212 и гости: 47

Видео:Ремонт и замена мембраны четырехканального аквариумного компрессора ACO 9610. Аквариумистика.Скачать

Что делать, если отказала система аэрации в аквариуме

Советы опытных аквариумистов по теме: Что делать, если отказала система аэрации в аквариуме

Видео:Быстый ремонт аквариумного компрессораСкачать

Причины

Обычно это означает, что воздуховод в какой-то точке отсоединился от насоса или порвалась мембрана вибраторного насоса. На этот случай обязательно следует иметь в запасе еще одну мембрану и заменить ее как можно скорее.

Если вышла из строя катушка насоса, нужно приобрести новый насос. Если вы используете эрлифтный фильтр, это необходимо сделать срочно. В противном случае, может быть, удастся усилить аэрацию (это может быть нужно, например, в случае, если у рыб проявляются признаки гипоксии). Вы можете использовать диффузор, имеющийся в комплекте внешнего фильтра, а если его нет, то подойдет любая трубка с мелкими отверстиями. Кроме того, можно поднять внутренний фильтр так, чтобы его выходное отверстие оказалось выше поверхности воды.

В случае крайней необходимости, если фильтрация осуществляется с помощью воздушного потока, этот поток можно обеспечить несколькими способами:

• Наполните воздухом надувной матрац, автомобильную камеру или что-либо подобное и используйте в качестве резервуара воздуха. Потом медленно стравливайте воздух, используя для регулирования воздушного потока зажим. Если у вас нет зажима, вместо него подойдет вешалка для одежды, скрученная проволока и т. п.

• С помощью насоса, предназначенного для накачки надувного матраца или автомобильных шин, прокачивайте воздух через фильтрующую систему каждый час в течение пяти минут (это необходимо делать и днем и ночью).

Видео:Быстрый , необычный ремонт аквариумного компрессораСкачать

Совет что делать

Было бы полезно приобрести микрокомпрессор, работающий от автономных элементов электропитания — не только на случай отказа основного воздушного насоса, но и на случай прекращения подачи электричества.

Видео:Если не работает аквариумный компрессорСкачать

Сгорела катушка аквариумного компрессора

Вы сделаете ту же «саму батарею».

В том то все и дело! Не будет разности потенциалов между банкой и батареей. Потенциал будет между розткой и банкой, в случае пробоя изоляции и т.п. мгновенно сработает защ.автомат, человек останется невредим. Разбирать эл.оборудование банки под напряжением настоятельно не рекомендую.
В противном случае — банка под напряжением, батарея заземлена, случайное прикосновение к тому и др. одновременно, ток проходит через тело рыболюба, и всё, КЕРДЫК (заимств. с форума)

Если ток пробоя маленький, автомат не сработает, а убить человека этот ток сможет, а если человек будет одновременно соприкасяться с хорошей землей .

Необходимо поставить звуковую и световую сигнализацию на наличие фазы на стойке или в воде аквариума.

Если ток пробоя маленький, автомат не сработает.

Автомат сработает обязательно! если он не расчитан на сварочный аппарат. Нужно придерживаться разумной меры.

а убить человека этот ток сможет, а если человек будет одновременно соприкасяться с хорошей землей .

Несможет. Цепь прох. тока не замкнута через человека.

Если угодно, могу прочитать курс электротехники и отдельно лекцию о вреде здоровью от эл. тока. ( Не сочтите за умника, пардон).

Вопрос электробезопасности- очень важный вопрос. Так что истину нужно найти.

Какой минимальный ток считаеться опасным для человека?
На сколько я знаю при 100 мА шансов выжить нет.
Значить автомат нужно выбирать меньше чем 22 Вт?

Человек может касаться одной рукой к заземленной стойке, другой к фазе (через воду, поврежденый провод)- это вариант самый опасный.

Без заземление стойки, ток пройдет через руку человека, до ноги, тапки, половое покрытие, бетон, и.т.д- в этом случае сопротивление цепи намного больше (ток меньше).

Спасибо всем за содержательные ответы.

Интересует в первую очередь пожаробезопасность. Особенно во время моего и всех остальных отсутствия дома днем. Именно из этих соображений продумываю, как повысить пассивную (проводка, электрозащиты, негорючие материалы) и активную (системы обнаружения и локализации очага возгорания) пожаробезопасности.

С электричеством у меня свои счеты, имею группу по электробезопасности. Но забывать об этом все же не буду.

А автоматы эти называются в большинстве случаев УЗО (устройства защитного отключения), есть 1-о, 2-х, 3-х и 4-хполюсные, на ток утечки (меряется по нессиметрии фаз) от 10 до 100 мА, выпускаются массово такими конторами как АВВ и иже с ними, на токи от 1 до 80 А. Во всех новых домах, говорят, такие ставят.

Заземлять аквариум нужно обязательно, но не только каркас (если он есть), но и воду в нем. При пробое изоляции внутри аквариума выбьет пробки, или входной автомат, но ни вода, ни каркас не будут под напряжением.
Ну у нас они в буквальном переводе именнуются автоматы утечки тока, ну это я с латышского переводил, может по русски УЗО правильней.

Насчет заземления согласен.
Насчет возгорания не вкурсе, жена етими проектами занемается, но сам со своим аквариумам нечего мудрить не буду, также и газ уже опасный в квартире. Визуально буду переодически проверять-думаю хватит.

Не выключаю. Дроссели у мя вынесены в отдельную мет. коробку, терморегулятор и помпа включены через плавкие предохранители (применяются в бытовой технике), компрессор нет.
ясно. я примерно так и думал. только предохранители имеют свойство гореть, вот если бы поставить автоматический выключатель, да с УЗО, да на ток отключения хотя бы 2-3 А. но нет таких, или я не нашел, минимальный ток автоматов 6.3 А, те, что с характеристикой А, имеют кратность тока отключения 2-3, а это уже 13-20А.

сначала пробьет изоляцию на каком нибудь электро приборе и начнется электролиз, потом сдохнуть рыбки, а когда любопытный, но малоопытный аквариумист полезет их трупы вынимать из банки, его ка-а-а-а-ак шмякнет
если отвлечься от юмора, то на самом деле так не будет. если каракас заземлен, и вода соединена с каркасом, т.е. тоже заземлена, то при пробое изоляции любого прибора, стоящего в воде, потечет ток на корпус, многократно превышающий уставки срабатывания предохранителей в пробках или автоматического выключателя на щитке. если там, конечно, жучок сечением пару миллиметров вместо предохранителя, то сгорит проводка прибора, так-как китайцы на этом деле здорово экономят. А сгорит проводка — значит, будут искры, или открытый огонь, и будет пожар. лопнет стекло аквариума, и все это дело потушит выливающаяся вода, если ее хватит.

да кто же спорит с тем, что элементарные правила безопасности соблюдать необходимо. вопрос то был не в том. как обезопасить свое хозяйство в свое же отсутствие? чтобы ничего не замкнуло, не коротнуло, не загорелось, не взорвалось. если это при мне будет, так я знаю, что делать. если же меня нет — вот в чем вопрос.

но все равно, всем спасибо за участие.

ясно. я примерно так и думал. только предохранители имеют свойство гореть, вот если бы поставить автоматический выключатель, да с УЗО, да на ток отключения хотя бы 2-3 А. но нет таких, ладно, будем еще думать.

Все очень просто. УЗО оставте какое есть, можно и на квартиру — у меня стоит на 20мА и нормально, ничего не вырубалось за 3 года. А на подключении оборудование хоть индивидуально — что лучше, более точный подбор, хоть общий предохранитель для радиоэлектроники — есть самовостанавливающиеся, и токи там поскромнее — от 0,025А. Киевляне могут найти на кардачах, есть еще у компаний, торгующих комплектующими, многие рассылают почтой. В крайнем случае — поставте плавкие — заменить их все же проще и дешевле чем ремонтировать последствия пробоя или КЗ.
Кстати, заземлив аквариум, при пробое изоляции одного из проводников ток пойдет по зазелмению, что вызовет срабатывание УЗО, только землить надо не на батарею — как правило там и так присутствует определенный потенциал — кто то тырит электричество включаясь одним проводом в фазу а второй на батарею.

«. В промышленности часто применяется метод защиты от поражения электрическим током, который очень редко встречался в применении к морским аквариумам. Это метод развязывающих трансформаторов. Развязывающий трансформатор — это обычный трансформатор с коэффициентом передачи один к одному. То есть, он на входе получает 220 В и на выходе выдает 220 В При этом гальваническая связь между обмотками отсутствует. Когда весь аквариум подключен через такой трансформатор, появление электрического потенциала на воде абсолютно безопасно. Заземлять аквариум не требуется. Даже если коснуться одной рукой воды под потенциалом, а другой рукой заземленного предмета (например, батареи центрального отопления), ток через тело не потечет по причине отсутствия гальванической связи.

Такая методика дает огромные преимущества по сравнению с устройствами защитного отключения. Во-первых, аквариум не надо заземлять, так как появление электрического потенциала на воде уже не опасно. Во-вторых, применение автоматов защитного отключения потенциально опасно. Рано или поздно они выключат аквариум в самый неподходящий момент, например, когда вы будете в командировке. Приведет это к тому, что аквариум можно будет просто слить. Поэтому самым надежным методом являются развязывающий трансформатор и отдельные предохранители. Причем не какие-то хитрые автоматы защиты, а просто плавкие быстродействующие предохранители, отдельно установленные на каждое включенное устройство. То есть, если в аквариуме 5 помп, то на каждую помпу должен стоять отдельный плавкий предохранитель. В продаже имеются удлинители, в которых это реализовано. Там каждая розетка имеет свой предохранитель. Популярный удлинитель «Пилот» имеет, к сожалению, только один предохранитель на 5-6 розеток. Правда, в этой серии есть маленькие «Пилотики» на две розетки. Если хотя бы так разделить устройства, тогда система получается крайне надежной, и поражение электрическим током уже невозможно.

Можно работать в аквариумной воде, ничего не выключая. И выход из строя любого устройства не приведет к отключению системы. Сгорит лишь персональный предохранитель этого устройства. В рекламах отмечают, что лампы аквариумов JUWEL имеют защиту IP65, но этому доверять нельзя. За счет капиллярного эффекта морская вода все равно через эти резиновые уплотнения понемногу просачивается. Я также использую аквариумы JUWEL, и на всех аквариумах от этих ламп от 80 до 100 вольт потенциал на воде. Однако он не мешает. Развязывающий трансформатор, если его не рассчитывать на металл-галидные лампы, очень небольшой. Металл-галиды воды не касаются, и их можно включить в обыкновенную розетку и заземлить. Лучше, если есть возможность поставить трансформатор большей мощности, на 2-3 кВт. Устанавливать его можно в любое место, где на него может попасть вода (то есть не в тумбу), и он может питать (если достаточно мощный) сразу систему из нескольких аквариумов. Развязывающий трансформатор имеет КПД около 99% и практически не греется. На выходе к нему часто подключают источник бесперебойного питания, который поддерживает систему в случае пропадания напряжения. Любая правильная система должна быть устроена именно так. «

Системы автоматизации и управления морскими аквариумами (http://www.aqualogo.ru/book19)

[IУстанавливать его можно в любое место, где на него может попасть вода ]

Это я считаю просто досадным недоразумением, или опечаткой..

Вот это абсолютно грамотный и правильный и полный ответ. Причем не только по морским а по всем аквариумам, террариумам, палюдариумам.. Вообще статья удалась, Пять баллов.
