Шаровая опора карданного вала

Шарнир этот относится к подвеске, и выполняет очень важные функции. Любые признаки неисправности шаровой опоры надо уметь определять, так как проблема может спровоцировать аварию. Как только деталь начинает стучать или щелкать, нужно срочно действовать.

Видео:#Шаровая опора. Как восстановить за пару минут не снимая с автомобиля. Дедовский метод. #РусланКСкачать

Что такое шаровая опора

Это шарнир, который работает как органический сустав. Другими словами, внутри механизма расположен шар, позволяющий основе двигаться в разных плоскостях. Находится шаровая в том месте, где рычаг зафиксирован к ступице, и выполняет соединительную функцию. Обычно на иномарках количество опор ограничивается по одной на колесо, но на Mercedes‐Benz и некоторых других моделях их ставится по две, как на Жигулях.

Вот из чего состоит шаровая:

• железный стержень или палец;
• поворотный кулак;
• прижимная шайба или шплинт;
• пыльник;
• полимерная чашка;
• завальцовка;
• цилиндрический корпус.

Конструкция несложная, но узел является одним из важнейших частей ходовой автомобиля.

Устройство шаровой опоры

Видео:нижняя шаровая опораСкачать

Ресурс шаровой опоры

Ресурс шаровых опор зависит непосредственно от полимерного вкладыша, который расположен внутри механизма. Когда он разбивается из‐за попадания грязи и нагрузок, то железный палец начинает свободно ходить, ломая мягкие детали вокруг. Появляются характерные стучащие звуки, особенно на ямах и кочках. Грязь, инородные предметы попадают внутрь по причине разрыва пыльника — он в шаровой опоре повреждается одним из первых.

На иномарках, оснащенных передним приводом, шарниры служат примерно 150–180 тыс. километров пробега. Однако проверять их необходимо чаще — желательно через каждые 30–40 тыс. км, если автомобиль проездил больше 100 тысяч км. На новых машинах детали следует осматривать во время пятого ТО.

Видео:Шаровые опоры KIA/Hyundai. В чём разница? MOBIS, CTR, LEMFORDER, GMB, PILENGA, AMDСкачать

Причины износа

Таким образом, причинами износа шаровой являются:

1. Износ по естественным причинам. Раньше времени повреждаются детали, изготовленные не по всем правилам технологии. Стоят они значительно дешевле оригинальных запчастей, поэтому активно скупаются владельцами машин. Однако примерно через 70-100 тыс. км пробега эти шаровые изнашиваются. Если на элемент оказывают влияние дополнительные факторы (отсутствие ухода, частая езда по грязи, постоянные высокие скорости, резкие перепады температур), то ресурс снижается еще больше.
2. Пыльник. Его называют также защитником, подразумевая основную функцию — не допускать попадания грязи, песка и влаги. Владельцу машины надо время от времени осматривать элемент, ведь если он порвется, то вызовет обязательное повреждение шарнира. Порванные пыльники следует срочно заменять, нанося на новый расходник специальную смазку.
3. Повышенная нагрузка. Сильно нагружает шаровую опору агрессивная и быстрая езда. У нас в России таких дорог, где можно разгоняться до 150-200 км/ч, очень мало, поэтому ездить надо крайне аккуратно. Если колесо попадет в яму, то это вызовет поломку шаровой, так как она первой берет удар на себя. Также это происходит, когда водитель перевозит на автомобиле большой по весу груз или берет на буксир другую машину, которая по массе не соответствует допустимым нормам.
4. Засыхание смазки. Внутри шаровой опоры всегда должна быть смазка. Она может исчезать по причине высыхания или испарения, что происходит из‐за повреждения пыльника. Нужно регулярно добавлять литол с помощью шприца или специального инструмента.

Чтобы избежать ранних поломок шаровой, не скупитесь на покупку оригинальной, качественной опоры. Китайские аналоги по низкой цене лучше вообще не рассматривать — служат они не более 20–30 тыс. км пробега авто.

Один из способов, как определить что шаровая вышла из строя, подразумевает осмотр пыльника.

Порванный пыльник шаровой опоры

Видео:Как устроена шаровая опора и сайлентблок автомобиля принцип работыСкачать

Признаки неисправности

Хорошо, что есть признаки, по которым удается определить начало износа или повреждения шаровой. Ниже опишем самые распространенные симптомы:

• стук из‐под передних колес при езде по ямам, кочкам — как правило, это указывает на износ стержня или недостаток литола;
• виляние автомобиля на трассе — обычно вызывается свободным ходом пальца (рыскает машина тем больше, чем выше скорость);
• потеря развала-схождения — это происходит на том колесе, где опора выходит из строя (проверяется на стенде в автосервисе, на глаз такие изменения не заметны);
• неодинаковый износ шин — если теряется развал‐схождение, то покрышки и стираются неравномерно, ведь колесо стоит не ровно к поверхности полотна, а под углом;
• скрип во время поворота руля — редкий для шаровой симптом, но тоже встречается;
• изменение направления движения во время торможения — машина обычно сворачивает чуток набок, как раз со стороны поломанного шарнира (одновременно с этим бывают слышны щелчки).

Если вы заметили эти признаки износа, действуйте незамедлительно. Поезжайте в ближайший автосервис и диагностируйте шаровые опоры.

Видео:замена оси ШРУС (карданный вал) - рычаг и шаровая опора ... hyundai sonata 2016 - 2019Скачать

Как определить неисправность шаровой

Оптимальным вариантом станет посещение автосервиса, где есть необходимое оборудование и специалисты. Правда, не всех такой вариант устраивает, ведь каждый раз надо платить за услугу — за диагностику шарнира берут мало, но по карману россиян с низким достатком, это бьет все равно.

Второй способ, как определить износ — прослушать самому, как реагирует на раскачку шаровая. В этом деле нужен помощник, который будет раскачивать машину из стороны в сторону, перпендикулярно движению. Вы же должны прислушаться к стукам и определить, откуда они идут.

Еще как можно понять, что пора менять шаровую опору: поддомкратить автомобиль, выжать тормоз и начать качать колесо от себя и на себя. Стуки укажут на проблему с опорой. Также можно использовать монтировку. Автомобиль опять поднимается на домкрат, после чего плоский конец монтажной лопатки помещается между осевой цапфой и рычагом. Помощник вращает руль, вы давите на ломик, и люфт сам дает о себе знать.

Проверка шаровой опоры

Теперь вы узнали, как определить неисправность, что не мешает вам регулярно проверять шарнир на исправность. Если не получается, тогда обратитесь в СТО к профессионалам.

Видео:Шаровая опора. Устройство, назначение, где стоит. ПОЛЕЗНО ЗНАТЬ!Скачать

Ремонт шаровой опоры

Стоит ли ремонтировать поврежденную деталь, когда менять шаровые опоры при любом раскладе проще и безопаснее. Тем более, что стоит деталь недорого (всего 500-1000 руб., в зависимости от модели) и делать это нужно не часто. Да и на многих современных иномарках данный узел необходимо менять в сборе.

Лучше проводить замену парами, даже если стучит всего одна шаровая. Причина проста — надо будет платить повторно за услугу ремонтнику, так как 100‐процентно в скором времени износится и вторая опора. Так зачем платить лишнее мастеру, когда можно сделать все разом и сэкономить. К тому же, после этой процедуры проводят обязательную регулировку развала‐схождения, что тоже стоит денег.

Теперь конкретно по ремонту. Он подразумевает замену изношенных частей опоры на новые. Обычно меняют полимерную вставку и защитник, но в последнее время в магазинах появились ремкомплекты и с другими запасными частями. Однако качество этих узлов не всегда бывает высоким, часто под известными названиями продается низкосортный «китай».

Подвижный шарнир — элемент подвески, который нельзя спускать со счетов. Неисправная шаровая может привести к печальным последствиям, и виноватым окажется сам водитель, упустивший начальные признаки повреждения. Вот чем грозит поломка: колесо автомобиля выворачивается наружу, что на большой скорости приводит к аварии. Машину остановить невозможно, по инерции она проедет еще некоторый путь, и неизвестно обо что ударится.

Читайте также: Расписание автобусов до котова из петрова вала

Видео:Выбираем шаровые опоры на Рено Логан | Renault Logan заменить рычаг в сборе или шаровую отдельноСкачать

Палец шаровой: назначение, описание с фото, технические характеристики, размеры, возможные неисправности, демонтаж и правила установки

Видео:Дешёвые шаровые опоры вместо TRW, CTR и LEMFORDER!Скачать

Что такое шаровая опора в машине

Как отмечалось, шаровая опора это деталь, соединяющая ступицу колеса с рычагом подвески. Зачастую, речь об управляемых колесах, т.е. узел повсеместно применяется в передней подвеске. Использование шаровых опор позволило исключить перемещение колес в вертикальной плоскости и сохранить подвижность в горизонтальной.
К наиболее распространенным вариантам подвески можно отнести конструкцию, где колеса имеют по одной опоре, т.е. всего их две. Но в некоторых авто, в частности во внедорожниках, целесообразнее применять по две на колесо: верхнюю и нижнюю.

Нельзя не сказать о том, что некоторые машины оснащают не только передней, но и задней независимой подвеской, включающей многорычажную систему. Но такие варианты встречаются нечасто. Стоит отметить, что увеличение количества шаровых опор, несомненно, усложняет диагностику и конечную стоимость ремонта, но вместе с тем обеспечивает более длительную эксплуатацию, увеличивая надежность и снижая вероятность поломки.

Видео:Шаровые опоры | Правильная установка - залог надежности (18+)Скачать

Устройство и назначение

Конструктивно это изделие выполнено в виде шарнирного соединения. Его основа – шар из износостойкого материала. Вместе со специальными вкладышами он помещается в металлическую оболочку. Природный аналог конструкции – суставы верхних, нижних конечностей человека, животных.

Шаровые опоры служат в автомобиле в качестве соединения рычагов подвески со ступицами управляемых колес. Они обеспечивают постоянное соотношение горизонтального положения осей с вертикальной плоскостью вращения колес при любых углах поворота, неровностях дорожного покрытия. На машинах отечественного производства используются по два устройства на каждое колесо (верхнее, нижнее), на иномарках – по одному. В некоторых моделях их может быть больше, в зависимости от конструкции передней подвески.

Видеоролик наглядно демонстрирует устройство механизма, процесс работы в разных условиях:

Видео:Шаровая опора фирма ОПтимал #автозапчастиСкачать

Зачем нужна шаровая опора

Шаровая опора – это, конструктивно, не что иное, как шарнир, которым ступица колеса крепится к рычагу подвески. Главная ее задача – давать колесам свободу перемещения в горизонтальной плоскости и исключать – в вертикальной. Вообще, шаровые шарниры используются далеко не только в опорах ступиц – их можно встретить и в развальных рычагах, и в рулевой трапеции, и даже в креплении газовых упоров капота.

Но до определенного времени вместо подвижных шаровых шарниров на поворотных колесах использовали шкворневый шарнир – тяжелый, требующий периодической смазки, а главное – обеспечивающий колесу только свободу поворота по одной оси, что негативно сказывалось на управляемости.

Конструкторы понимали, что шаровая опора будет принимать каждый удар от дороги, потому работа на износ станет колоссальной. Делать деталь с особо прочным алмазным напылением смысла не было, потому ее сознательно превратили почти в расходник. С тем, чтобы в случае чего, можно было без проблем, отвернув пару болтов и гайку, заменить новой.

Видео:Рубрика "Диагностика без обмана" Шаровые опоры.Скачать

Место Fenox на рынке шаровых опор

Валерий Терешко, заместитель директора по менеджменту:
Рынок шаровых опор в последнее время развивается очень динамично, и конкуренция на нем сегодня высока как никогда. Появление здесь различных мелких компаний, в том числе китайских, определяет четкую динамику его увеличения. На протяжении более чем пяти лет компания Fenox является серьезным игроком на нем. Анализируя прошедший период, с уверенностью можно сказать, что в настоящее время положение на рынке для компании благоприятно. По оценкам наших аналитиков, Fenox в течение 2012–2013 годов может увеличить свою долю в этом сегменте в несколько раз. Основными предпосылками к этому являются контракты с ведущими западными компаниями, применение современного оборудования и собственные конструкторские разработки компании.

Большим преимуществом в производстве шаровых опор является наличие у компании его полного цикла, которое обеспечивает независимость от поставщиков и возможность управлять основными характеристиками шаровой опоры. Для этого компания Fenox приобрела дорогостоящее оборудование для холодной высадки, что могут позволить себе далеко не все. В ближайшее время при производстве пальцев шаровых опор будет применяться плазменное напыление, которое соответствует мировым требованиям. Если рассматривать взаимоотношения компании Fenox с ее российскими партнерами, на сегодняшний момент мы обеспечиваем стопроцентное соответствие требованиям АвтоВАЗа. Благодаря выпуску штампосварных и закатных шаровых опор все типы автомобилей, собираемых на конвейере АвтоВАЗа, могут комплектоваться шаровыми опорами Fenox.

Видео:Шаровые опоры автомобиля. Устройство, принцип работы, назначение, применение.Скачать

Конструкция шаровых

Изначально опора представляла из себя корпус, в который установили шаровый палец и поджали через металлическую пластину пружиной, а сверху накрыли пыльником. Дабы палец не износился через два дня, заложили смазочный материал и дали указание всем, кто занимается обслуживанием, регулярно проверять и заменять смазочный материал в корпусе, запрессовывая его через масленку.

Затем наступила эра пластика, и из конструкции ушла пружина. Шаровая часть пальца была помещена в полусферу, образованную вкладышами из вышеупомянутого материала. С тех пор, по сути, конструкция не изменилась, единственно, пластик был заменен на более износостойкий нейлон.

Шаровые опоры разделились на обслуживаемые и необслуживаемые, то есть с масленками и возможностью разборки и без, соответственно. Но чем ближе к настоящему десятилетию, тем меньше использовались разборные опоры. Отголоском эпохи остаются шаровые опоры с масленками, для закладки смазочного материала, но почти на всех машинах давно ставят необслуживаемые опоры.

Видео:#Kia #Sorento замена шаровой опоры и нарощеный карданный вал #сто #петрозаводск #лексмоторс #птзСкачать

Способы крепления

Основные отличия между современными сферическими шарнирами заключаются не столько в конструкции, сколько в способах крепления. Это связано с затратами трудоемкости при обслуживании, замене. Наиболее оптимальным вариантом, приемлемым для автовладельца, принято считать фиксацию корпуса шарнира к рычагу подвески за счет резьбового или заклепочного соединения. Способ позволяет при необходимости быстро демонтировать изношенный узел.

Позже от подобного способа производители стали отказываться в пользу интеграции рычага в подвеску. Данная конструкция имела недостаток, так как приходилось менять рычаг в сборе, даже если он не изношен. Преимущество заключалось в облегчении конструкции. Хотя есть мнение, что подобную систему пролоббировали маркетологи в угоду увеличения прибыли от продажи запчастей, ведь требуется менять рычаг в сборе. Некоторые автопроизводители пошли на компромисс и отказались от жесткой фиксации к рычагу. Альтернативой выступило стопорное кольцо. Опору лишь впрессовывали в рычаг. Примерами служат автомобили Jeep Patriot либо Opel Zafira C. В таком случае для замены потребуется пресс или иной тип силового воздействия.

Видео:Новые шаровые опоры для Рено/Ларгус. ПрезентацияСкачать

Шаровая опора в подвеске автомобиля

Палец шаровой опоры жестко закреплен на рычаге подвески. Есть несколько типов крепежа:

1. Опора, прикрученная с помощью трех болтов или заклепок. Эта разновидность лояльна по отношению к автомобилистам. Ее можно легко заменить, не прибегая к методу прессования.
2. Опора, интегрированная в рычаг. Этот вариант требует либо замены рычага в сборе, либо замены опоры с последующим прессованием.

Также бывает разновидность крепления опоры в рычаге при помощи стопорного кольца. Это вариант является компромиссным между первыми двумя.

Есть мнение, что неразъемный вариант является маркетинговым ходом автомобильных компаний. Поскольку шаровой палец является расходным материалом, то меняя его, приходится менять и рычаг подвески, а заодно и сайлентблоки.

Нередко умельцы в целях экономии средств, меняя палец в неразборном соединении, приваривают корпус шаровой опоры к рычагу подвески для жесткости. Делать этого ни в коем случае нельзя по двум причинам. Во-первых, сварка не выдерживает динамические нагрузки, возникающие при движении по неровностям, во-вторых, при сваривании деталей возникает огромная температура, расплавляющая пластик внутри детали, а также изменяющая свойства смазки. Деталь после подобной фиксации работать долго не будет.

Читайте также: Компрессор поршневой электрический с прямым приводом спец

Видео:Процесс производства шаровой опоры.Скачать

Фиксация на поворотном кулаке

Если опора располагается на рычаге, то ее могут крепить к поворотному кулаку. Такие особенности характерны для шаровой на рычаге. Конструкция может иметь три варианта:

• резьбовой палец соединяется и крепится гайкой, которую необходимо шплинтовать;
• для крепежа используется самоконтрящаяся гайка, в которой имеется внутреннее стопорное кольцо;
• установлен стяжной болт, который встречается редко, например, на Hyundai Santa Fe с 2006 г.

Последний пункт является менее приемлемым, так как при поломке и необходимости в замене, может оказаться, что резьбы закисли. Негативным фактором служит необходимость в специальном клине, применяемом для разжатия концов кронштейна кулака, где зафиксирован палец шаровой. Порой даже в замечательных конструкциях подвески немецких машин прикипевшие болты создают много трудностей во время разборки. Спасти ситуацию не удается нагревом кулака или заморозкой болта. Даже десятитонное усилие от гидравлического пресса не позволяет выпрессовать болт. Приходится расставаться, например, владельцам Audi A6 с суммами эквивалентными 400-500 долларам. В отдельных случаях инженеры переносят шарнир на поворотный кулак от рычага. Хотя подобное решение не добавляет ремонтопригодности. Тогда есть несколько способов фиксации:

• крепеж болтами;
• запрессовывание;
• в кронштейне кулака применение стяжного болта.

В каждом случае имеются как достоинства, так и недостатки.

Видео:MEYLE 36160100000 шаровая опора ниссан кашкай j10Скачать

Признаки неисправности и причины выхода из строя

Основной причиной поломки шаровой опоры авто – разрыв и деформация резинового пыльника. Как говорилось выше, он служит защитой от внешних воздействий агрессивной среды на внутренние компоненты шарнира. Через него во вкладыш попадает грязь, песок от дороги, влага.

Так как шар опоры и полиуретановый вкладыш прижаты плотно друг к другу, и шарик находится в постоянном движении, песок, попавший в это пространство, служит абразивом, разрушающим поверхность вкладыша. Вода, которая тоже может туда попасть, вымывает смазку, что усугубляет ситуацию – трущиеся детали взаимодействуют на «сухую», это ускоряет выход из строя шаровой опоры машины.

После этого появляется люфт в корпусе шарнира и как следствие стуки и скрипы во время движения автомобиля.

Явным признаком неисправности – это скрип при езде, даже по ровной дороге. Этот признак является начальной стадией разрушения внутренней части шаровой опоры. Дальше будет хуже. С увеличением люфта между шаром и вкладышем, появляются металлические стуки при проезде неровностей. Если их проигнорировать, то шарнир разобьется полностью и можно потерять колесо – из-за больших нагрузок, рычаг «вырвет» шар из корпуса и колесо отпадет.

Другие признаки:

1. Большие усилия на руль при попытке повернуть колеса и сильный скрип при этом, доносящийся от одного из передних колес.
2. Трудно удержать автомобиль по прямой траектории во время езды, так как появился значительный люфт между шаром и корпусом шарнира
3. Неравномерный износ покрышек. Такой же признак проявляется при неправильной регулировке развала-схождения, поэтому его можно попутать с неисправностью шаровой опоры авто.

Причины поломки:

1. Как говорилось выше – повреждение пыльника
2. Механический износ внутренних компонентов опоры. Срок службы шаровых опор сильно разница от модели автомобиля. Например, на отечественных ВАЗах – 20 000-40 000 км, на современных иномарках – 100 000-150 000 км.
3. Наши «великолепные» дороги. Ямы дорожного покрытия способствуют выходу из строя этого узла. При езде он испытываем большие нагрузку, если колесо попадает в яму, то шаровой шарнир получает сильный удар, что сокращает срок его эксплуатации.
4. Малое количество смазки в корпусе шаровой. Заводы изготовители этих узлов мало закладывают ее при изготовлении шаровых шарниров, поэтому рекомендуется дополнительно смазывать их пи установке на авто. Это продлит срок службы, как это сделать – поговорим ниже.

Видео:РАЗРЫВ шаровых опор. тестируем разные шаровыеСкачать

Замена или ремонт

Диагностировать выход из строя достаточно легко – во-первых, появляются стуки и скрипы при поворотах руля и передвижении по плохому дорожному покрытию. Во-вторых, заезжаем на СТО, где мастер берет «монтажку» или лом, вставляет между опорой или «рулевой», и рычагом (корпусом суппорта) начинает легкие движения. Если «шаровая» рабочая то она стучать не будет, если разбита, проявится люфт – нужна замена.

Конечно, можно просто заменить опору, это самый легкий способ и как я считаю – правильный. Стоит она не такие великие деньги, так что один раз в 100000 можно разориться. Менять лучше сразу парами, то есть ели застучала одна «шаровая», то стоит заменить сразу две, так правильно. Причем после их замены желательно сделать развал-схождение.

Однако самые экономные ищут решения по ремонту — и находят. Помню во времена СССР, когда был дефицит на запчасти, шаровые благополучно ремонтировались. Причем они уже продавались с возможностью ремонта.

Ремонтные работы сводятся к замене полимерной вставки и установки новой на ее место.

Еще раз подчеркну — старые опоры ремонтировались, однако новые зачастую не разборные! Хотя «народные умельцы», вырезают дно, нарезают резьбу – ставят новые полимерные прокладки, собирают все обратно в корпус и используют дальше. Нужно отметить что смысл вроде как есть, получается такая опора чуть ли не вечная, меняй через определенный пробег полимерный наполнитель – и ВСЕ! Однако сделать качественно получается далеко не у всех. А вот опасность от неправильно восстановленной шаровой опоры куда более реальна – поэтому покупайте лучше оригинальные новые и «не парьтесь»! Все же от их исправной работы зависит ваша безопасность и жизни ваших близких.

Сейчас видео версия, смотрим.

На этом заканчиваю, думаю было полезно, читайте наш АВТОБЛОГ.

Похожие новости

• Что такое опорный подшипник. Разберем переднюю стойку (амортизат…
• Что такое пыльник. Разберем в автомобиле + живые фото
• Отвалилось колесо. Почему, основные причины. Может ли это случит…

Добавить комментарий Отменить ответ

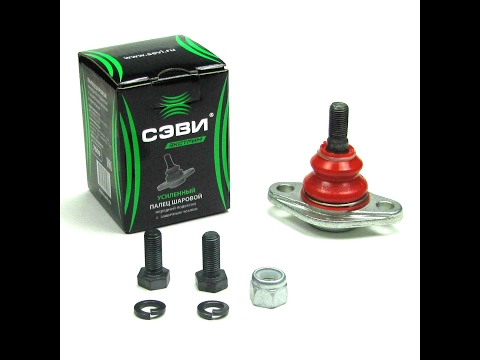

Видео:ШАРОВАЯ ОПОРА ВАЗ 2108-15, 1117-19, 2170-72, СЭВИ ЭКСТРИМСкачать

Можно ли ездить с неисправной шаровой

Таким вопросом наверняка задается практически каждый автолюбитель, впервые столкнувшийся с проблемой. Первое время, если износ детали не очень сильный, а неисправность вы только диагностировали, использовать автомобиль в крайних случаях можно. Главное — соблюдать скоростной режим и избегать ям на дороге.

Чем чаще вы садитесь за руль неисправной машины, тем больше усугубляете положение. Запомните, чем чревата поломка шаровой опоры прямо во время движения:

• вам придется вызывать эвакуатор,
• вы создадите аварийно-опасную ситуацию,
• вы рискуете жизнью и своим имуществом.

Именно поэтому лучше обратиться к специалистам заранее, а также стараться минимизировать воздействие на подвеску автомобиля.

Видео:ВЫБОР ШАРОВОЙ ОПОРЫ НА РЕНО ДАСТЕР, НИССАН ТЕРРАНО. КАКАЯ БОЛЬШЕ ХОДИТ И СКОЛЬКО СТОИТ. ПРО ГАРАНТИИСкачать

Неисправности шаровой опоры

Перечислим все признаки неполадок в работе этого важного устройства:

1. Появился стук на поворотах.
2. Появилось биение руля (руль сильно вибрирует).
3. Появился неравномерный износ протектора. Это из-за торцевого биения колеса.
4. Развал-схождение разошелся или не правильно сделан. При этом протекторы резины изнашиваются неравномерно только с одной стороны.
5. Увеличение нагрузки на колеса. Руль тяжелее крутить.
6. Во время торможения автомобиль отклоняется в сторону. При этом могут быть слышны щелчки в подвеске.

Перечисленные признаки неполадок не обязательно относятся к проблемам с шаровыми опорами, это может быть связано с другими деталями узла подвески.

Читайте также: Как определить дисбаланс карданного вала

Видео:Шаровая опора. Устройство, для чего нужна, ремонт. Просто о сложномСкачать

Методы диагностики

Есть также два способа, которые помогут более точно определить наличие или отсутствие поломки:

• на слух. Попросите товарища раскачать ваше авто при выключенном моторе. Если опоры начнут стучать, требуется их снятие и ремонт;
• с помощью раскачивания колес. Машину поднимаем на домкрате, после чего просим помощника до упора выжать тормоз. Немножко раскачиваем колеса руками. В случае наличия люфта, необходима замена опор.

Что приводит к поломке системе

Как правило, замена системы требуется в случае:

• разрыва пыльника;
• езды по плохому дорожному покрытию;
• отсутствия необходимого количества качественной смазки;
• стачивания пальца, что возникает вместе с ростом зазора и разбалтыванием элемента.

В среднем, срок службы опоры достигает 30-100 тыс. км пробега, так что долговечным элемент назвать трудно.

Устройство шаровой опоры

Устройство достаточно простое. Есть несколько конструктивных элементов:

• Металлический стержень или «палец» с шарообразным наконечником с одной стороны и резьбой с другой.
• Пыльник. Резиновый эластичный элемент, который делает работу стержня герметичной.
• Металлический цилиндрический корпус, с одной стороны узкое отверстие, с другой широкое
• Полимерный вкладыш, обычно состоящий из двух частей – нижнюю (чашка) и верхнюю (упор).
• Прижимная шайба. Закрепляет полимерный вкладыш.
• Завальцовка прижим шайбы. По сути, это дно шаровой опоры.

Вот такое вот простое устройство. В корпус устанавливается полимерный вкладыш, после чего в него погружается палец, шарообразный упор остается в полимере. Дальше закрываем второй частью полимера металлический шар – он оказывается, прижат с двух сторон. Затем закрываем прижимной шайбой и запечатываем дно. Нужно о находится очень плотно закрытым в пластиковых (полимерных) корпусах, настолько плотно – что нет даже малейшего люфта (он отсутствует как класс). Также обязателен пыльник сверху, он значительно продлевает срок службы опоры.

Пример замены шаровой опоры

Основное правило для замены шаровых – менять комплект, а не по отдельности. Это касается всех моделей машин. Работа выполняется в следующей последовательности:

• Машина поднимается на домкрате или подъемнике;
• Выкручиваются крепежные болты рычага (нужно приложить усилия и воспользоваться ВД-40, так как резьба часто прикипает). Они откручиваются не до конца;
• Откручивается крепежный болт шаровой;
• Выпрессовывается опора из кулака ступицы при помощи специального инструмента, но если его нет, то отлично поможет молоток и зубило;
• Когда шаровая отсоединена от кулака, можно окончательно выкручивать рычаг;
• Пока рычаг отсоединен, обращаем внимание на сайлентблоки (о том, что это такое и зачем их менять, рассказывалось отдельно );
• В рычаге шарнир фиксируется стопорным кольцом, а сверху надевается пыльник. Эти детали снимаются и шаровая выбивается из посадочного места;
• Новая опора запрессовывается в рычаг, фиксируется стопорным кольцом, смазывается и надевается пыльник;
• Рычаг подсоединяется к подрамнику и болты наживляются, но не затягиваются окончательно (чтобы впоследствии легче было выкручивать болты, на резьбу наносится нигрол);
• Палец новой опоры направляется в сторону крепления в кулаке (нужно приложить для этого усилия);
• Закручивается болт опоры до конца;
• Опускается автомобиль и под его весом затягиваются крепежи рычага.

Процедура повторяется с другой стороной машины.

Ремонт шаровой опоры

Существует несколько способов ремонта. Зачастую, шаровую опору заменяют новой. Замена опоры вместе с рычагом у большинства иномарок является очень даже недешевым удовольствием, так как цена одного рычага составляет не маленькую сумму, а есть и такие автомобили, у которых сложные много-рычажные подвески (до 5-ти только с одной стороны). Стоимость выполненных работ тоже будет достаточно высокая для нижнего рычага, и вдвое больше — для верхнего. Поэтому услуги реставраторов, которые занимаются ремонтом даже тех опор, которые меняют в сборке с рычагом, значительно востребованы.

Реставрация обходится намного дешевле, чем приобретение новой детали. Это особенно заметнее для опор, которые поставляются в сборе с рычагами. Для их восстановления могут использоваться различные технологии.

• Самая легкая – это переделка шаровой опоры в разборную, смена вкладышей из пластика и полирование пальца.

• Несколько трудоемкая технология – жидким полимером под давлением заполняется корпус. Далее этот полимер в зазорах застывает. Запрессованные опоры в рычаги сначала извлекают, а затем производят замену не оригинальными опорами.

Бывают случаи когда шаровая опора просто проваливается в рычаг т.е. впрессовывать ее не требуется, если решите оставить шаровую так то она будит биться в рычаге и ресурс ее будет многократно понижен, решается это сваркой т.е. шаровую цепляют к рычагу точечно на 6-8 точек сварки.

Помните, что подобная экономия, быть может, станет причиной неприятностей на дороге, во избежание этого, рекомендуется использование все-таки новых узлов.

Как продлить срок службы шаровым опорам

Не всегда, производители опор закладывают достаточно смазки в корпус шаровой. Со временем эта смазка вымывается, если есть повреждения пыльника или происходит обычный износ во время эксплуатации, из-за нехватки смазывающего материала.

Чтобы продлить срок эксплуатации шарового шарнира, это касается и рулевых наконечников, нужно добавить небольшую порцию свежей смазки. В некоторых конструкциях шаровых предусмотрено отверстие, внизу корпуса. Оно обычно закрыто болтом-заглушкой. Оно нужно не только для диагностики состояния износа вкладыша и шара шарнира, а также для ее обслуживания.

Отворачиваем болт-заглушку. Вместо него вкручиваем масленку диаметром 6 мм. В разных моделях автомобилей, в силу конструктивных особенностей шарниров, диаметр масленок может быть разным, а в некоторых их нет.

Важно! Так как наибольшую нагрузку испытывают нижние шаровые, то именно в их корпусе предусмотрены отверстия для масленок (тавотниц), в верхних опорах их не найдете.

Берем шприц пресс-масленку, закладывает в него смазку, рекомендуется использовать смазку «Шрус», она более термостойкая и водоотталкивающая. Наставляем шприц на тавотницу и «набиваем» смазывающий материал в корпус шарового шарнира. Как это правильно сделать, на примере ВАЗ 2106, показано в видео ниже. Добавлять смазки нужно не много, чтобы пыльник опоры «не надулся» сильно, рукой прощупываете его, что в нем было свободное место для его рабочего хода. В противном случае при езде он разорвется.

Как смазать шприцом-прессом нижнюю шаровую опору:

Если уже появились скрипы, а под рукой нет специального пресс-шприца с масленкой, то продлить срок службы можно, сделав «укол» в шаровую. Берется пяти кубовый медицинский шприц, главное, чтобы игла была тонкой, набирается в него моторное масло, и прокалывается пыльник опоры. В него через шприц заливается небольшое количество моторного масла, как и ранее, прощупываем его рукой на предмет наполнения. Два кубика вполне достаточно, чтобы оживить шаровую опору. После этого, следует несколько раз покачать машину за крыло, с той стороны, где делали укол, чтобы смазка проникла в объем шара и вкладыша.

Важно! Последний способ – это лишь экстренная мера, чтобы доехать до СТО или купить новую деталь, чтобы самостоятельно заменить шаровую. Долго на неисправном узле ездит не нужно, могут быть серьезные последствия. Поэтому покупаем новую опору и меняем ее.

Вывод

Научившись самостоятельно диагностировать неисправности шаровой опоры, автовладелец обезопасит себя в пути. Также по возможности требуется своевременно добавлять смазку под пыльник или проводить полную замену узла.

• Свежие записи
  • Чем отличается двухтактный мотор от четырехтактного
  • Сколько масла заливать в редуктор мотоблока
  • Какие моторы бывают у стиральных машин
  • Какие валы отсутствуют в двухвальной кпп
  • Как снять стопорную шайбу с вала




  источники:

  https://evakuatorinfo.ru/sharovaya-opora-kardannogo-vala
