Шатун. Шатун соединяет поршень с кривошипом коленчатого вала. Шатун передает давление газов на поршень коленчатому валу, заставляя его вращаться.

Шатун состоит из верхней (поршневой) и нижней (кривошипной) головок и стержня, соединяющего обе головки. Верхняя головка шатуна обычно делается целой, тогда как нижняя может быть целой или разъемной. Стержень шатуна имеет двутавровое сечение, что обеспечивает ему высокую прочность при малом весе.

Рис. 56. Шатуны двигателей подвесных лодочных моторов: а — с неразъемной нижней головкой; б — с разъемно.1 головкой

Шатуны изготовляются штамповкой из высококачественной стали или из специальных алюминиевых сплавов. В верхнюю головку шатуна запрессовывается бронзовая втулка, служащая подшипником для поршневого пальца. Масло для смазки подшипника попадает через сквозные отверстия, просверленные в верхней головке шатуна; обычно таких отверстий бывает три: одно сверху и два снизу. В дюралюминиевых шатунах бронзовая втулка в верхнюю головку не ставится.

Нижняя головка шатуна подвесного мотора является кривошипным (шатунным) подшипником и часто служит наружной обоймой игольчатого или роликового подшипника. Внутренняя поверхность головки шатуна цементируется и закаливается, при этом шатун изготовляется из специальной цементируемой стали. Конструкции шатунов показаны на рис. 56. Первый тип шатунов с неразъемной нижней головкой применяется в одноцилиндровых двигателях, имеющих составные коленчатые валы (двигатели ЛМ-1, ЗИФ-5, «Стрела» и т. п.).

Шатуны с разъемными головками на игольчатых или роликовых подшипниках обычно встречаются у двух- и четырехцилиндровых двигателей с цельными коленчатыми валами (двигатели «Москва», «Меркурий» и др.).

Крышка разъемного подшипника нижней головки шатуна крепится к телу шатуна двумя винтами или болтами и фиксируется при помощи замка в виде шипа и паза. Центровка половин шатунного подшипника должна быть очень точной, боковое смещение крышки недопустимо, так как в этом случае на рабочей поверхности наружной обоймы роликового подшипника появятся уступы, которые вызовут быстрое разрушение подшипника.

Ролики в разъемной нижней головке шатуна обычно помещаются в сепараторе — специальной обойме с гнездами для каждого ролика (рис. 57).

У двигателя «Москва» разъемные нижние головки шатунов работают на свободных иглах, вложенных в головку, число игл в каждой головке — 27, диаметр их — 2,5 мм. По разъему кривошипные (нижние) головки шатунов имеют фиксирующий излом. Сепараторов нет. Для смазки подшипника имеются сверления.

Рис. 57. Поршень и шатун с роликоподшипником в нижней головке

Подшипники скольжения для нижних головок шатунов в подвесных моторах применяются редко. Чаще встречаются игольчатые и роликовые подшипники. Преимущество их заключается в том, что подшипники способны выдерживать высокие нагрузки при больших числах оборотов в условиях довольно ограниченной смазки, как это бывает у двухтактных двигателей с кривошипно-камерной продувкой.

Другим достоинством роликовых подшипников являются их малые габариты, дающие возможность значительно уменьшить размеры картера двигателя, что очень важно при двухтактных двигателях с кривошипно-камерной продувкой.

Видео:Должен ли шататься шатун на коленвале?Скачать

ЛОДКИ

Видео:Suzuki DF-6. Ремонт коленвала и шатунаСкачать

ГИДРОЦИКЛЫ

Видео:Последовательность установки шатунов на коленвал Ветерок- 8Скачать

ПОДВОДНЫЕ ЛОДКИ

Видео:Ветерок 8;12 облегчённые шатуныСкачать

ЛОДОЧНЫЕ МОТОРЫ

Видео:Ветерок 8 "установка шатунов на коленвал"Скачать

СТОЯНКА / ХРАНЕНИЕ

Видео:Что такое колотый шатун, зачем это нужноСкачать

ЖУРНАЛЫ

Видео:Как убрать осевой люфт шатуна на коленвалеСкачать

РЕМОНТ ЛОДОЧНОГО МОТОРА «ВИХРЬ»

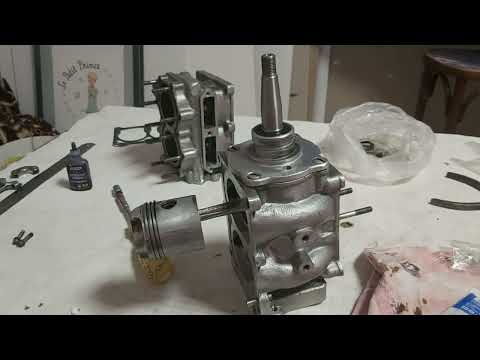

Видео:Сборка картера Ветерок-8Скачать

Ремонт двигателя лодочного мотора «Вихрь»

Кривошипно-шатунный механизм лодочного мотора «Вихрь»

Еще одна конструктивная особенность двигателей лодочных моторов «Вихрь» — кривошипно-шатунный механизм, представляющий собой разборный узел, состоящий из коленчатого вала и двух шатунов — верхнего и нижнего цилиндра (рис. 11).

Рис. 11. Кривошипно-шатунный механизм в сборе

Рис. 12. Положение шплинта в коленчатом вале

Все кривошипы разъемные и состоят из двух полуосей, соединенных на прессовой посадке кривошипным пальцем с предварительно надетым на него шатуном и его подшипником. Верхняя цапфа коленчатого вала снабжена конусом и шпоночной канавкой для посадки шпонки маховика: конец нижней цапфы имеет квадратное сечение 10×10 мм для соединения с торсионным валом (рис. 13).

Рис. 13. Конусные соединения маховика (а) с коленчатым валом (б) и шпонка 4.100-017 (в)

Внимание: Шпонка, находящаяся в конусе коленчатого вала, не является силовой деталью, так как выполняет только функцию ориентирования системы зажигания, а крепление маховика обеспечивается трением в конусах под усилением затяжки гайки маховика. Шатуны стальные, кованые, двутаврового сечения. Нижняя головка шатуна (большая) закалена, отверстие в ней прошлифовано, так как является наружной обоймой нижнего шатунного подшипника.

Дефектация и ремонт кривошипно-шатунного механизма лодочного мотора Вихрь

Инструкция по эксплуатации лодочных моторов «Вихрь» разрешает замену коленчатых валов моторов в гарантийный период только в специализированных мастерских. Иначе гарантия снимается. По окончании гарантийного срока, при наличии определенного опыта, инструмента и приспособлений, можно заменить коленчатый вал и подшипники самостоятельно.

Ремонт кривошипно-шатунного механизма лодочного мотора «Вихрь» проходит следующим образом: чтобы осмотреть или заменить подшипниковые узлы коленчатого вала, необходимо полностью разобрать картер. Для этого двигатель снимают с мотора и отделяют от поддона. С двигателя снимают маховик, магнето и трансформаторы, карбюратор с узлами привода и бензонасосом. Затем снимают верхнюю и нижнюю крышки картера. При этом ни в коем случае нельзя вставлять между их фланцами какие-либо полосы, отвертки и тому подобное во избежание их порчи. Для снятия коленчатого вала со средней части картера необходимо разъединить кривошипы. Сначала расшплинтовывают стяжкой болт и отвинчивают его специальным ключом. Коленчатый вал удерживают от проворота специальным упором-фиксатором, надеваемым на кривошип нижнего цилиндра (рис. 14).

Рис. 14. Упор для удержания коленчатого вала при отворачивании и заворачивании стяжного болта (а) и установка упора на коленчатый вал (б)

Внимание: Без приспособления ни отвертывать, ни завертывать стяжкой болт нельзя, поскольку это приведет к развороту цапф и негодности коленчатого вала.

После отворачивания стяжного болта оба кривошипа снимают со средней части картера вместе с золотниковыми шайбами. Подшипники коренных опор выпрессовывают из деталей картера при нагреве их до 60-80°С с использованием алюминиевых или медных выколоток. Подшипники верхней опоры и кольцо с уплотняющей манжетой выпрессовывают ударами по краю наружного кольца подшипника № 60205. Подшипник нижней опоры выпрессовывают ударами по внутреннему кольцу, но после удаления двух уплотнительных манжет.

Среднюю опору с двумя роликовыми подшипниками и лабиринтное уплотнение выпрессовывают ударами по выколотке, вставляемой поочередно в один из трех пазов до упора в кольцо. Все подшипники и коленчатый вал промывают в бензине или керосине и определяют пригодность их к дальнейшей эксплуатации.

Как правило, шарикоподшипники пятилетнюю эксплуатацию выдерживают без замечаний. При осмотре коленчатого вала необходимо убедиться в свободе вращения шатунов на шейках вала, отсутствии цветов побежалости от перегрева на большой и малой головках шатуна. На бронзовой втулке в малой головке не должно быть следов трения на торцах, надиров на рабочем диаметре и проворачивания в шатуне (отверстия для смазки во втулке и шатуне должны полностью совпадать). Смазанный маслом поршневой палец должен входить во втулку от нажатия большого пальца и не иметь поперечного качания (рис. 15).

Рис. 15. Установка поршневого пальца нажатием большого пальца руки

При необходимости замены втулки выпрессовывают изношенную и запрессовывают новую при помощи простейшего приспособления, показанного на рис. 16.

Рис. 16. Приспособление для выпрессовки и запрессовки втулки в малой головке шатуна. 1 — шайба; 2 — гайка M10; 3 — упорная втулка; 4 — шайба; 5 — болт М10

Втулку изготовляют по прилагаемому чертежу (рис. 17) из бронзы БрОС10-10.

Рис. 17. Чертеж втулки шатуна 2.117-002. Материал — БрОС 10-10. Твердость HBR — не менее 55. Поверхность Ø D обработать после запрессовки в шатун. Смазочную канавку обработать после запрессовки втулки в шатун

Читайте также: Лодочные моторы yamaha 50 hetol

Окончательную развертку внутреннего диаметра под поршневой палец, сверление отверстия выполняют после запрессовки втулки в шатун. Через боковые прорези в нижней головке шатуна осматривают состояние роликов. Средняя цапфа коленчатого вала должна быть без выкрашиваний и выработки по беговой дорожке роликов, а ее диаметр равен 35+0.008 мм. Не должно быть следов выработки на верхней и нижней цапфе, что указывает на проворачивание внутренних колец шарикоподшипников.

Иногда на конусе верхней цапфы (для посадки маховика) и на самом конусе маховика появляются раковины и выступы некоррозионного характера. Они затрудняют снятие маховика и плотную его посадку на конус. «Приварка» маховика к конусу обычно происходит из-за ослабления гайки маховика или из-за касания полюсных башмаков за сердечники катушек зажигания. Устраняют эти раковины и уступы надфилем, абразивным бруском с последующей взаимной притиркой конусов абразивной пастой.

Дефектация шарикоподшипников лодочного мотора «Вихрь»

Радиальный люфт у шарикоподшипников № 205, 60205 и 305 в пределах 0.01-0.024, средней опоры — 0.017-0.053 мм. Вращение должно быть свободным, никакие выкрашивания на шарах и кольцах не допускаются. Не допускается также коррозия на шарах и беговых дорожках колец. Непригодны к дальнейшей эксплуатации подшипники с тугим вращением или с большим радиальным люфтом.

Не следует также применять подшипники с поврежденными сепараторами или с одной или несколькими вывалившимися заклепками (рис. 18), при вращении издающими характерный хруст.

Рис. 18. Виды (а-г) недопустимых дефектов колец и шариков.

Дефектация резиновых манжет лодочного мотора Вихрь

Резиновые манжеты, уплотняющие коленчатый вал в картере, необходимо тщательно промыть в бензине и просушить (резина манжет бензостойкая). Рабочие кромки манжеты (усы) должны быть эластичными и не иметь надрывов, трещин и царапин. Манжету необходимо надевать на цапфу (ось) с натягом и без люфта. Следует помнить, что манжета, имеющая чрезмерный износ (увеличение диаметра по рабочей кромке), если даже ее поджать, уменьшив диаметр пружинки, не обеспечивает уплотнения полостей картера, поэтому ее надо заменить.

Одновременно следует осмотреть цапфы коленчатого вала в месте контакта с рабочей кромкой манжеты. Пояс контакта должен быть ровным и блестящим (заполированным), без следов коррозии, царапин и забоин. На цапфах, имеющих такие дефекты, даже новые манжеты не создадут надежного уплотнения. Учитывая некоторую упругость рабочей кромки манжет, поясок контакта с дефектами можно заполировать вначале тонкой наждачной шкуркой, а затем пастой. Наличие масла на рабочей кромке манжеты (отпотевание) при работе двигателя обеспечивает хорошую смазку кромки и герметичность и не является признаком износа манжеты. После осмотра и выбраковки деталей кривошипно-шатунного механизма можно приступить к сборке.

При замене изношенных деталей следует иметь в виду, что раскомплектовывать коленчатый вал, т. е. применять кривошипы от разных валов нельзя, так как все три цапфы под коренные опоры обрабатываются за один проход на собранном валу. Иначе не обеспечивается соосность цапф, что приводит к разрушению подшипников. Аналогичное требование предъявляется и к картеру. Некомплектная замена средней части, верхней или нижней крышек недопустима, поскольку вызовет перекос осей трех опор и разрушение узла. При комплектации подшипников можно заменить подшипник № 60205 с одной защитной шайбой подшипником № 80205 с двумя защитными шайбами. Вместо подшипника № 205 разрешается применять любой из указанных выше со снятием защитных шайб (нижний подшипник в верхней крышке).Подшипник № 305 со штампованным сепаратором можно заменить подшипником № 305Б с бронзовым точеным сепаратором — его класс выше.

Видео:люфт шатуна, это нормально?Скачать

Разборка, ремонт и сборка картера и кривошипно-шатунного механизма мотора «Ветерок»

Картер подвесного лодочного мотора «Ветерок»

Картер на двигателях лодочных моторов серии «Ветерок» отлит из алюминиевого сплава и не имеет разъема в плоскости, проходящей через ось коленчатого вала. Как и на других моторах, он является корпусной деталью, в которой размещаются коренные опоры коленчатого вала, а его внутренняя полость образует две кривошипные камеры и используется в качестве продувочного насоса (Рис. 25).

В нижней части картера установлены два сальника 20 и шарикоподшипник 5 (№204). Полости верхней и нижней частей картера разделяются средней опорой 24, в которой выполнены лабиринтные канавки и смонтирован игольчатый подшипник средней шейки коленчатого вала. Средняя опора также состоит из двух половин, которые фиксируются на штифтах и стягиваются между собой двумя винтами. От проворачивания в картере средняя опора фиксируется установочным винтом, входящим в паз. Корпус игольчатого подшипника верхней опоры образован обоймой и двумя шайбами (Рис. 26).

В верхней и средней опорах устанавливается по 28 игольчатых роликов одинакового размера (2,5 х 12,6). Ролики изготавливают из шарикоподшипниковой стали марки ШХ15, подвергают термической обработке и комплектуют с очень жесткими допусками — по диаметру разбивка роликов производится через 3 мкм. За неимением стандартных роликов их можно заменить на ролики от других подшипников такого же диаметра (например, от карданных валов). Если при этом необходимо уменьшить длину игольчатого ролика, то нужно сделать простое приспособление. В плоской металлической пластине толщиной 25-30 мм нужно просверлить 10-20 отверстий диаметром 2,5 мм и глубиной 12,6 мм. В эти отверстия вставляют имеющиеся ролики и на плоскошлифовальном станке обрабатывают их торцы (вместе с поверхностью плиты) до размера 12,6 -0,2 _-0,4 мм. Затем, вставляя ролики в отверстие оправки диаметром 2,5 мм, с их торцов снимают фаски под углом 60° на наждаке.

Для уменьшения замасливания свечи нижнего цилиндра предусмотрена система перекачки конденсата из нижней части картера, где расположен подшипник №204, в полость игольчатого подшипника в крышке картера. Благодаря этому улучшается также смазка игольчатого подшипника.

Сверху к картеру крепится крышка с шариковым (№204) и игольчатым подшипниками и сальником (Рис. 27). Наружная цилиндрическая поверхность крышки служит посадочным местом для основания магдино. Крышки картеров «Ветерка-8» и «Ветерка-12» взаимозаменяемы.

При ремонте коленчатого вала, коренных опор и некоторых деталей картера его необходимо разобрать.

Предварительно (при снятом блоке) нужно краской или острием ножа нанести метки на снимаемых деталях, обозначив их принадлежность к верхнему и нижнему цилиндрам. Начинать разборку нужно со снятия шатунов, для чего вал проворачивается таким образом, чтобы оба шатунных болта были видны через впускное отверстие картера. После этого их можно отвернуть торцовым ключом. Крышки нижних головок шатунов извлекают также через впускное окно.

Чтобы не перепутать иглы шатунных подшипников разных цилиндров, их надо сложить в отдельные пакетики, написав, к какому шатуну они относятся. Крышки шатунов лучше сразу же поставить на свои места. При этом нужно следить, чтобы метки на шатуне и его крышке были на одной стороне.

Демонтаж коленчатого вала начинается со снятия крышки картера с помощью съемника, прилагаемого к мотору, и двух шпилек, вворачиваемых в специальные резьбовые отверстия в крышке картера. После этого отворачивается винт, расположенный на плоскости картера в углублении под впускной патрубок. Выпрессовку вала из картера можно производить, нагрев картер до 100°, или же с помощью специального съемника (Рис. 28).

Съемник приворачивается к картеру со стороны нижней плоскости четырьмя винтами М6. Если нет съемника, то можно использовать выколотку. Удары молотком наносят по концу выколотки, вставленной в нижний конец вала.

Для снятия средней опоры вала нужно отвернуть два стяжных винта и разъединить верхнюю и нижнюю половинки опоры. После этого, удалив с помощью отвертки пружинное кольцо, нужно разъединить половинки обоймы подшипника. Иглы подшипника следует поместить в отдельный пакетик. Чтобы не растерять детали опоры, лучше ее снова собрать отдельно от вала.

Читайте также: Geely emgrand ec7 моторы

Нижний подшипник коленчатого вала удобнее выпрессовывать специальным съемником, однако, это можно сделать и подручными средствами. Верхний подшипник остается в крышке картера. Выпрессовывать его следует со стороны сальника крышки картера специальной выколоткой, так, чтобы не повредить шайбу, обойму и стопорное кольцо верхнего игольчатого подшипника. Перед выпрессовкой крышку следует нагреть до 60-80°. Эти детали установлены по посадке скольжения и после выпрессовки подшипника легко извлекаются из крышки картера. Иглы этого подшипника также не допускается смешивать с иглами подшипника средней опоры.

Сальники не следует без надобности выпрессовывать из своих гнезд. Они подлежат замене при большом износе рабочей кромки, либо когда резина сальника надорвана или затвердела. Герметичность сальника проверяют, вставив в него шейку коленчатого вала и залив с внутренней стороны сальника керосин. Если снаружи на валу появятся следы керосина, то сальник следует поменять.

В процессе эксплуатации мотора могут возникнуть следующие дефекты: люфт подшипников в гнездах, трещины в корпусе, срыв и износ резьбы. При осмотре нужно обращать внимание на состояние сальников и клапана перекачки конденсата. Вышедший из строя клапан можно выбить из гнезда бородком. Замена картера должна производиться вместе с блоком цилиндров, так как обработка блока и нижней плоскости картера, которой они крепятся к промежуточному корпусу, производится совместно.

Одна из наиболее ответственных деталей двигателя — пластмассовая перегородка со стальными пластинчатыми впускными клапанами (Рис. 29). Клапаны изготавливаются из стальной пружинной ленты толщиной 0,25 мм (Рис. 30).

Клапан должен плотно закрывать отверстие в перегородке под действием силы упругости и открываться при возникновении достаточного разряжения в кривошипной камере. Поверх каждого клапана ставится ограничитель, не позволяющий клапану чрезмерно изгибаться. В средней части перегородки предусмотрен рассекатель, способствующий равномерному распределению рабочей смеси по цилиндрам.

Клапанные перегородки и клапаны моторов «Ветерок-8» и «Ветерок-12» не взаимозаменяемы.

Признаком неисправности клапанной перегородки является обратный выброс смеси из карбюратора. Среди причин наиболее вероятны поломка клапана, его неправильная установка (смещение относительно отверстия), повреждение перегородки. С целью увеличения срока службы узла клапанной перегородки
следует раз в год, перед началом навигации, осматривать рабочую поверхность перегородки. Мелкие повреждения клапанной перегородки вокруг отверстий вызывают быстрое разрушение лепестков клапанов. Для удаления образовавшихся углублений перегородку нужно притереть или заменить новой.

Для восстановления кромок при ремонте клапанной перегородки можно использовать эпоксидный клей типа ЭД-5 или ЭД-6, лучше с наполнителем в виде порошков алюминия, окиси железа или талька. Количество наполнителя по весу берут равным количеству клея.

Сначала острым ножом срезается фаска с кромки впускного окна (Рис. 31, а), после чего кромка обезжиривается ацетоном.

На клапанную перегородку со стороны фаски накладывается лист плотной бумаги или ватмана, после чего перегородка устанавливается на какую-либо наклонную плоскость (бумагой вниз) и прижимается к ней (Рис. 31,6). Подготовленной смесью заполняются фаски восстанавливаемого участка кромки. После отверждения клея перегородка снимается, удаляется бумажный лист и мелкой наждачной бумагой, наложенной на круглый деревянный брусок (его диаметр несколько меньше ширины окна), прошлифовывается внутренняя сторона окна до первоначальных размеров. Плоская рабочая сторона перегородки шлифуется на плоскости.

На восстановленную перегородку устанавливаются пластинчатые клапаны и ограничители.

Трещины, коррозия или выкрашивание металла на клапанах недопустимы и клапаны следует заменить.

Коленчатый вал и шатун подвесного лодочного мотора «Ветерок»

Коленвал двигателя — цельный, стальной, штампованный, изготавливается из стали 12ХНЗА или 12Х2Н4А. Присоединительные размеры валов, а также диаметры коренных шеек, подшипники и сальники одинаковы для «Ветерка-8″ и » Ветерка-12″.

Шатуны изготовлены методом горячей штамповки из тех же сталей, что и коленчатый вал. Нижняя головка шатуна закалена и прошлифована внутри, поскольку является обоймой нижнего шатунного подшипника.

Она выполнена разъемной; при сборке шатуна его центровка с крышкой производится по выступам, образованным при изломе нижней головки перед окончательной обработкой. Обе части головки стягиваются двумя шатунными болтами М5.

В шатунном подшипнике коленвала использованы такие же игольчатые ролики, как и в подшипниках средней и верхней опор. В верхнюю головку шатуна запрессована втулка (Рис. 32), изготовленная из бронзы ОС-10-10, отличающейся высокими антифрикционными качествами.

Среди дефектов шатуна чаще других встречаются следующие: трещины, искривления, износ рабочих поверхностей бронзовых втулок. Шатун с трещинами не подлежит ремонту и его необходимо заменить. Искривления шатуна встречаются реже и их причиной является небрежная, «силовая», разборка или сборка при помощи молотка.

Замена втулки верхней головки выполняется при помощи оправки и вспомогательной втулки (Рис. 33).

При изготовлении втулки необходимо оставить припуск по внутреннему диаметру для окончательной обработки после запрессовки в шатун. Такую обработку проводят калиброванной разверткой до диаметра поршневого пальца (допуск +0 012). В правильно выполненное отверстие смазанный маслом поршневой палец должен плавно входить под давлением большого пальца руки.

На коренных и шатунных шейках коленчатого вала, на внутренних поверхностях головок шатунов и обойм подшипника средней опоры, на торцах этих поверхностей, на иглах и поршневом пальце не должно быть следов выработки, резкого посинения, выкрашивания и других дефектов. У пригодных для дальнейшей эксплуатации деталей цвет рабочих поверхностей должен быть или светлый, или несколько сероватый.

Износ шатунных шеек и роликов нижней головки шатуна можно оценить по суммарному зазору между роликами в собранном узле. Величина зазора не должна превышать половины диаметра ролика, т. е. 1,25 мм. Проверить это можно любым стержнем диаметром не более 1,25 мм через смазочное отверстие шатуна.

Для этого нужно снять впускной патрубок и клапанную перегородку. Через смазочное отверстие проверяется и общее состояние подшипника. Для осмотра ролики перемещают с помощью тонкого шила или проволокой. Если поверхность роликов светлая и перемещаются они без заеданий, то подшипник можно считать исправным. Потемнение роликов говорит о перегреве подшипника. Ролики, потерявшие цилиндрическую форму или имеющие на образующей углубления, не пригодны к эксплуатации. Следует заметить, что при правильной эксплуатации мотора и, в первую очередь, при применении чистых топливо — смазочных материалов, износ игольчатых подшипников крайне незначителен (их ресурс достигает 1000 часов).

Если на беговых дорожках под ролики имеются точечные следы выкрашивания, то такой износ будет быстро усиливаться и приведет к заклиниванию подшипника. Следует также тщательно проверить, нет ли выкрашивания на шариках и беговых дорожках коренных подшипников коленвала. Подшипники должны вращаться без заеданий и посторонних звуков.

Выработка на рабочих диаметрах верхней и нижней цапф коленвала недопустима — это является признаком проворачивания внутренних обойм подшипников.
Если это произошло, то, как правило, суммарный износ шейки коленчатого вала и гнезда подшипника становится таким, что уплотнительная манжета уже не обеспечивает надежной герметизации кривошипных камер. Ухудшается запуск двигателя, нарушается работа магдино из-за быстрого замасливания прерывателей и произвольного изменения зазоров в контактах.

Альтернативой дорогостоящего ремонта требующего замены вала и картера, является восстановление плотной посадки подшипников гальваническим способом.

Для проведения этих работ необходимы следующие реактивы: хромовый ангидрид (СгОЗ) — 100 г; фтористый калий (KF + 2Н₂О) — 10 г; едкий натр (NaOH) — 20 г; серной и соляной кислот по 200 г. Кроме этого понадобятся пять пол-литровых банок: для электролита (это будет собственно гальваническая ванна), для обезжиривающего раствора, для декапирующего раствора и две для промывки водой после обезжиривания и декапирования. Затем изготавливаются электроды. Анодный электрод диаметром 12 мм отливается из припоя марки ПОС-60 или ПОС-40. Катодным электродом может служить стержень из любого металла с П — образным держателем для хромируемого изделия.

Читайте также: Лодочные моторы нептун 23 технические характеристики

Электроды закрепляются в пластмассовой крышке гальванической ванны: для покрытия внутреннего кольца — так, как показано на Рис. 34, а, для покрытия наружного кольца — как показано на Рис. 34, б.

Для приготовления электролита нужно растворить в 110 мл дистиллированной воды 50 г хромового ангидрида и 1,5 г фтористого калия — в 50 мл воды. Затем растворы сливаются в ванну и перемешиваются.

Для обезжиривающего раствора 10-12 г едкого натра растворяют в 100 мл воды. Декапирующий раствор получается смешиванием 50 г соляной и 50 г серной кислот.

Для питания гальванической ванны постоянным током можно использовать два 12 — вольтовых аккумулятора, включенных последовательно; при питании от сети будут необходимы понижающий трансформатор и однополупериодный выпрямитель (Рис. 35).

Внутренняя полость шарикоподшипника и поверхность, нш требующая металлизации, защищаются обмазкой расплавленной смесью 30% воска, 30% канифоли и 40% парафина; при этом внутренние полости предварительно закрываются с обеих сторон шайбами из жести. Этой же защитной смесью покрываются и поверхности катода, погружаемые в электролит. Подготовленный к нанесению покрытия подшипник зажимается в держателе катода; при этом необходимо обеспечить электрический контакт зажимного винта держателя с металлизируемым кольцом. Подшипник обезжиривается погружением в ванну с едким натром на 1 мин, промывается в двух водах, декапируется в течение 0,5 мин, затем вновь промывается в двух водах и помещается в электролит.

При помощи реостата сила тока в ванне доводится до 1 -1,1 А, что соответствует плотности тока примерно 10 А/дм 2 . При такой плотности тока толщина покрытия составит 5-7 мкм/час, так что для наращивания 0,01 мм будет достаточно 1,2-1,5 ч. При правильном течение процесса хромирования на покрываемой поверхности выделяются пузырьки водорода.

Хромирование наружного кольца производится не по всей поверхности, а примерно по половине его окружности. Кольцеобразная пластина из припоя, равная высоте кольца, вставляется в паз, прорезанный в аноде, и обжимается в тисках. После покрытия подшипник очищается от защитной смеси и промывается в бензине. Толщина слоя покрытия будет достаточна, если в гнездо картера, нагретого до 60-80°, и на цапфу кривошипа подшипник входит под легкими ударами киянки.

Иногда из-за ослабления гайки маховика или касания полюсах башмаков за сердечники катушек происходит «приварка» маховика к конусу коленвала. На конусе, а также на отверстии самого маховика могут появиться раковины и выступы, которые затрудняют плотную посадку маховика. Их обычно сошлифовывают абразивом, а затем сочленение притирается с пастой.

Сборку кривошипно-шатунного механизма следует начинать с установки на коленчатый вал нижнего шарикоподшипника и деталей средней опоры. Для предотвращения выпадения роликов подшипника средней опоры при сборке обычно рекомендуется нанести слой консистентной смазки на внутреннюю поверхность обойм. Однако после установки эту смазку нужно смывать бензином, поскольку она увеличивает вероятность перегрева подшипников.

Промывка собранного картера доставляет много неудобств, поэтому на практике для этой цели лучше использовать охлажденное сливочное масло, которое при небольшом нагреве вытекает из полости подшипника.

При сборке на каждую половинку укладывают по 14 роликов, обойму собирают и фиксируют пружинным кольцом. После этого нужно скрепить обе половины средней опоры таким образом, чтобы прорезь в ее торце была обращена к длинному концу вала.

Затем собирается роликовый подшипник крышки картера (также с применением консистентной смазки или масла). После запрессовки в нее шарикоподшипника со стороны сальника устанавливается специапьная втулка (Рис. 36, а) для предохранения сальника при напрессовки крышки на вал. Крышку перед установкой следует нагреть до 70-90°. Прокладку крышки приклеивают к ней литолом, чтобы она не сдвигалась при сборке.

Коленчатый вал устанавливается в картер, нагретый до 100°. При установки вала со стороны сальников вставляется предохранительная втулка (Рис. 36, б), а средняя опора разворачивается так, чтобы ее паз расположился с той же стороны, что и отверстие под стопорный винт в картере. Правильность расположения средней опоры в картере обеспечивается металлической пластинкой толщиной 1,6-2 мм. Для этого между щекой первого кривошипа и средней опорой нужно поместить пластинку, а между опорой и другой щекой кривошипа—деревянный клин. Важно, чтобы при такой фиксации опоры пластинка и клин не выступали за наружный диаметр опоры.

Устанавливая коленвал, необходимо следить за расположением отверстия для подвода смазки в крышке картера — оно должно совпадать с соответствующим отверстием на картере. Чтобы сразу же сориентировать крышку картера по отверстиям для ее крепления, следует завернуть одну или две шпильки в качестве направляющих. Поместив коленчатый вал в картер, винтом фиксируют среднюю опору. Крышку картера нужно осадить оправкой (Рис. 36, в) пока картер не остыл, и притянуть ее винтами. Если после остывания картера коленчатый вал проворачивается с трудом, необходимо снять осевой натяг с подшипников легкими ударами молотка через проставку по конусному концу коленвала. После этого освобождаются и удаляются пластинка и клин, удерживающие среднюю опору.

Для дальнейшей сборки необходимо дать картеру остыть до нормальной температуры. После прогрева поршня до 100° шатун фиксируют в поршне при помощи оправки (Рис. 23) таким образом, чтобы смазочное отверстие в головке шатуна было обращено в сторону стопора поршневых колец, а дефлектор своей крутой частью должен быть развернут в сторону продувочных каналов цилиндра. Затем поршневой палец с помощью оправки вводится в отверстия бобышек поршня и установленного между бобышками шатуна (глубина запрессовки контролируется по проточкам на оправке) и фиксируется стопорными кольцами.

При установке шатунов на коленвал необходимо предотвратить попадание твердых частиц в разъем нижней головки шатуна, который на двигателях «Ветерков» выполняется методом ломки. Крышка шатуна фиксируется неровностями на изломе, поэтому место стыка после сборки должно быть практически незаметным.

Шатун с роликами и поршнем устанавливают на коленчатый вал в таком положении, чтобы одна из шеек вала встала против впускного окна картера, а метки на стержне и крышке шатуна Должны находиться с одной стороны (Рис. 37).

Шатунные болты заворачивают поочередно, сначала от руки, затем ключом с помощью воротка. При использовании динамометрического ключа момент затяжки должен быть в пределах 12,7-13,7 Н. После затяжки болтов нужно проверить подвижность роликов, как это было указано выше. Радиальный зазор в соединении «кривошипный палец — нижняя головка шатуна» составляет 0,035-0,081 мм; зазор между коленчатым валом и шатуном в осевом направлении — 0,6-1,15 мм.

Клапанная перегородка подвесного лодочного мотора «Ветерок»

При сборке клапанной перегородки необходимо обращать внимание на плоскостность клапанных пластин и одинаковость величины отгиба ограничителей. Устанавливать деформированные клапаны и подгибать их для полного прилегания не допускается (максимальный зазор у конца клапана не более 0,5 мм).

При установке нужно предварительно завернуть винты крепления так, чтобы обеспечить возможность перемещения клапанов. Затем расположить их симметрично относительно впускных отверстий, обеспечивая равномерность перекрытия кромок по всему контуру, и окончательно затянуть винты.
Чтобы предотвратить ослабление затяжки, нужно в двух-трех местах закернить гайки крепления ограничителей. При установке на картер клапанной перегородки, патрубка и карбюратора нужно проверить наличие и целостность уплотнительных прокладок. Даже небольшая потеря герметичности в этих соединениях приводит к падению мощности мотора и затрудняет его запуск.
