Схема газового редуктора газовой колонки

Газовые проточные водонагреватели – оборудование, которое пользуется популярностью благодаря невысокой стоимости энергоресурсов, доступности приборов среднестатистическому покупателю, надежности многих моделей. Устройство газовой колонки, особенно старого образца, не отличается сложностью, поэтому ремонт в некоторых случаях возможно сделать самостоятельно. Рассмотрим подробнее конструкцию современных водонагревателей и их предшественников.

Видео:Как работает проточный газовый водонагревательСкачать

Общая схема конструкции

Водонагреватели выпускаются двух видов:

• Атмосферные. Приборы, камера сгорания которых является открытой, воздух поступает внутрь через смотровой отсек на лицевой панели и проем внизу корпуса. Такова конструкция старой газовой установки (например, газовой колонки Нева 3208, газовой колонки Нева 4513, Нева Транзит ВПГ 10 е и др.).
• Турбированные. Камера сгорания закрыта, воздух подается вентилятором, поэтому такие устройства называет еще наддувные.

Атмосферные приборы конструктивно состоят из элементов:

• Внешний металлический корпус;
• Запальник;
• Газовая горелка с ручным управлением;
• Теплообменник с ребристыми пластинами, закрытый кожухом;
• Медный змеевик, расположенный вокруг теплообменника;
• Клапан автоматической подачи газа с регулятором интенсивности;
• Водяной редуктор (или водяной узел) с предохранительным клапаном;
• Система пьезорозжига газовой колонки;
• Система отведения продуктов сгорания, дымоходная труба;
• Патрубки для подведения холодной воды, газа, отведения горячей вместе с присоединительными штуцерами.

Турбированный водонагреватель устроен схожим образом с нескольким отличительными особенностями:

• Горелка – ступенчатая, модуляционная, которая автоматически меняет силу пламени;
• Поступление воздуха осуществляет вентилятор, контролируемый блоком электронного управления;
• Автоматическая система розжига, которую обеспечивает энергией электросеть, гидрогенератор, батарейки;
• Установлен датчик температуры, контролирующий уровень нагрева воды, который не должен превышать установленный максимум (60⁰-70⁰ С в зависимости от модели).

Видео:Основные неисправности газовой колонки.Скачать

Принцип работы

В атмосферных водонагревателях для начала необходимо зажечь запальник, направленный в сторону горелки. Затем открывается кран с горячей водой, что усиливает давление внутри системы. Устройство водяного узла газовой колонки (или «лягушки») таково, что проходящий сквозь него поток воздействует на внутреннюю мембрану, которая перемещает шток, непосредственно соединенный с газовым клапаном. Клапан отодвигается, открывая таким образом подачу газовоздушной смеси к горелке. При взаимодействии с пламенем запальника смесь загорается, и вода начинает прогреваться внутри змеевика.

Вода прогревается все время, пока открыт кран подачи жидкости в точку потребления. Сила пламени регулируется вручную. После закрытия смесителя давление внутри системы падает, мембрана возвращается в прежнее положение и клапан подачи топлива закрывается.

Так выглядит и принцип работы старой газовой водонагревательной системы. Более новые модели, в отличие от старой газовой, зажигаются электрической искрой, продуцируемой батарейками, гидрогенератором, электросетью. Необходимая температура (соответственно сила пламени) выставляется на дисплее блока управления и водонагреватель автоматически ее поддерживает.

Кратко остановимся на особенностях конструкции водонагревателей наиболее распространенных производителей.

Видео:Ремонт газовой колонки NEVA 4510 и аналогиСкачать

Устройство газовой колонки Нева Транзит и других моделей

Водонагреватель Нева Транзит ВПГ 10е атмосферного типа работает от батареек. Характеризуется принудительным думоудалением, запуском при слабом давлении холодной воды, энергосберегающим принудительным зажиганием. Устройство газовой колонки Нева Транзит (ВПГ 18) оснащается защитным устройством, которое контролирует пламя горелки, предотвращает перегрев, защищает от замерзания, перегрева, ветрового подпора, утечки тока (в моделях с принудительным дымоудалением).

Устройство газовой колонки Нева 4511 схожее: также розжиг происходит при помощи электроискры (питание от батареек), на лицевой панели размещены регуляторы подачи газа и воды. Устройство газовой колонки Нева 4511 предполагает возможность работы от природного и сжиженного газа (как и газовая колонка Нева Транзит). Конструкция газовой колонки Нева 4513 позволяет регулировать только силу пламени.

Читайте также: Стоимость передний мост уаз редуктор

Более простой по конструкции является советская модель газовой колонки Нева 3208, частыми причинами ремонта которой являются неполадки водяного блока. При этом простота конструкции обеспечивает надежность функционирования.

Устройство и работа водонагревателя Нева Люкс 5514 схоже с тем, как функционирует газовая колонка Нева Транзит ВПГ 10е. Розжиг происходит при помощи запальника, регулируется только сила подачи газовой смеси. При этом специалисты предостерегают от постоянного режима работы колонки Нева Люкс, так как это может сказаться на ее производительности.

Видео:Ремонт водной части редуктора газовой колонки Нева 4511 БалтГаз4511.Скачать

Водонагреватели других отечественных производителей

Устройство газовой колонки Астра (например, 8910) стандартное для атмосферных водонагревателей. Розжиг происходит при помощи запальной горелки через специальное окно на лицевой панели. Требуется приток свежего воздуха в помещение, где установлен прибор, а также монтаж дымохода газовой системы для отведения продуктов сгорания воздушногазовой смеси.

Наличием открытой камеры сгорания с водяным охлаждением характеризуется устройство газовой колонки Вектор Люкс Эко. Здесь установлена современная система удаления дыма. Устройство газовой колонки Вектор стандартное: конструкция атмосферного типа с электродным розжигом от батареек. На лицевой панели: дисплей, регуляторы температуры и напора воды. Оснащен системой защиты от перегрева, отсутствия тяги. Недостатки оборудования: качество комплектующих деталей, отсутствие регулировки пламени.

Газовая колонка Россиянка М конструктивно также является атмосферной с открытой камерой сгорания. Устройство пьезорозжига работает от батареек. Линейный ряд вмещает компактное оборудование с производительностью от 5 л/с (Газовая колонка Россиянка М ВПГ-5 mini, ВПГ-6 mini), а также агрегаты мощность которых позволяет подавать горячую воду в объеме до 14 л/с (Газовая колонка Россиянка М ВПГ-24, 24EN). Отличительная особенность – оборудование не требует устройство дымохода, возможность переоборудовать под сжиженный газ.

Устройство газовой колонки Ладогаз у покупателей вызывает противоречивые отзывы. Чаще отзываются негативно, говоря о постоянных протечках в больших масштабах, некачественной системе подачи воды, при которой из крана льется то ледяная, то горячая вода, частых затуханиях пламени. Конструкция аналогична другим приборам: атмосферный тип работы с электронным розжигом горелки. Некоторые модели работают на сжиженном газе, что актуально для загородных домов.

Видео:АСТРА газовая колонка ОБЗОР ПОЛОМКИ И МИНУСЫСкачать

Устройство газовой колонки Оазис

Китайский производитель водонагревательной техники Forte Technologie&Produktion поставляет на российский рынок газовые колонки Oasis, покупательские отзывы о которых во многом положительные. Для установки требуется дымоход, так как камера сгорания открытая. Электророзжиг работает от батареек, отсек с которыми возможно переместить, если на них будет попадать конденсат от патрубка холодной воды. Работает от природного и сжиженного топлива.

Опция рабочего режима «Зима-лето» позволяет экономно расходовать газ. На лицевой панели размещены регуляторы пламени, температуры, переключатель режима и дисплей.

Видео:Настройка давления газа на газовой колонке Бош BoschСкачать

Водяной блок газовой колонки — ремонт и настройка газоводяного узла

Проточные водонагреватели имеют простое и одновременно надежное устройство, предотвращающее возникновение аварийных ситуаций. Внутри конструкции присутствуют различные датчики и регуляторы. Контролируется давление газа, интенсивность тяги.

Одним из важных узлов остается водяной узел газовой колонки или «лягушка». Модуль регуляции и безопасности установлен в полуавтоматических и автоматических проточных газовых бойлерах. Неисправность редуктора отражается в сбоях при запуске горелки, отказе во включении и других нарушениях.

Читайте также: Гайка хвостовика редуктора ваз 2107 размер

Видео:Ремонт газовой колонки, водяной узел (редуктор)Скачать

Принцип работы водяного блока колонки

Проточные водонагреватели включаются сразу после открытия крана водоснабжения и выключаются после его закрытия. Рабочий процесс регулирует водяной блок газовой колонки.

Полое устройство «лягушки» разделено на две части при помощи резиновой мембраны. Одна половина редуктора подключена к ХВС, во второй расположен шток, подсоединенный к газовому клапану. На металлическом стержне автоматических водонагревателей расположены «крылья», подключенные к блоку электророзжига.

Принцип работы газоводяного узла газовой колонки следующий:

при открытии крана ГВС одна из полостей заполняется водой;

под напором воды оказывается давление на мембрану водяного узла;

диафрагма под давлением выгибается и надавливает на шток, расположенный во второй полости;

металлический стержень давит на клапан открывая подачу газа;

в автоматических колонках на штоке расположены ушки, соединенные с блоком розжига;

на горелку подается искра, поджигающая пламя;

после закрытия крана ГВС, конструкция и внутренние детали узла приходят в обратное движение;

Устройство редуктора газового водонагревателя может отличаться в зависимости от модели газовой колонки, но общий принцип работы узла остается неизменным. Любые неисправности отражаются на сбоях в работе оборудования. Определить поломку можно по нескольким характерным признакам.

Видео:Ремонт водяного блока КИТАЙСКОЙ газовой колонкиСкачать

Вероятные неисправности водяного узла

Существуют сбои и неисправности в работе проточного водонагревателя, однозначно указывающие на выход из строя конструкционных элементов редуктора. К ним относятся:

отказ в включении колонки;

пламя зажигается не с первого раза;

присутствует течь воды с редуктора;

Сбои в работе указывают на следующие вероятные поломки и неисправности в «лягушке»:

Прорвалась мембрана — средний срок службы диафрагмы 5-7 лет. Со временем из-за постоянного механического воздействия и жесткой воды резина прорывается. Признак выхода из строя мембраны то, что из редуктора капает вода.

Мембрана огрубела — от эластичности диафрагмы зависит качественная работа водяного узла газовой колонки. Для срабатывания важно, чтобы мембрана чутко реагировала на любые изменения напора воды. Если прокладка огрубела колонка будет срабатывать с задержкой. После перекрытия крана ГВС газовая горелка продолжает работать какое-то время.

Засорился шток — при прорыве мембраны вода попадает на металлическую поверхность стержня, вызывая его коррозию. Ржавчина препятствует нормальному движению иглы. Признаки неисправности: пуск колонки затруднен. Пламя зажигается только при сильном давлении воды. После закрытия крана ГВС горелка не тухнет.

Все описанные поломки легко устраняются. Необходимость в том, чтобы полностью поменять редуктор в газовой колонке возникает крайне редко. Ремонт своими руками, при наличии инструментов и понимания внутреннего устройства займет не более 30 мин.

Видео:Нева-3208 #3 рубрика Ремонт Академия теплотехникиСкачать

Ремонт и обслуживание газоводяного узла

Жесткая вода, постоянная термальная нагрузка и другие факторы со временем разрушают конструкционные узлы колонки. Любое газопотребляющее оборудование требуется регулярно обслуживать. А при выявлении дефектов, осуществлять незамедлительный ремонт.

Читайте также: Реечный рулевой редуктор для лодки

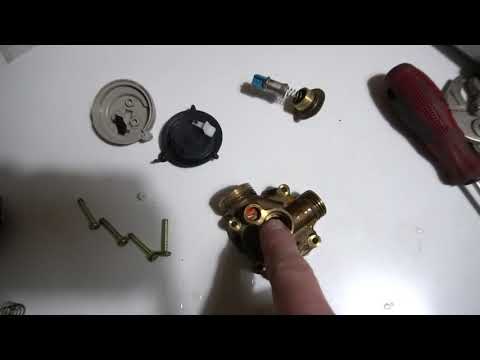

Конструкция водяного редуктора газовой колонки имеет простое внутреннее устройство. Все легко разбирается. При желании можно выполнить ремонт лягушки газовой колонки или осуществить профилактическое обслуживание, не вызывая мастера.

Как снять лягушку с газовой колонки

Для начала следует перекрыть подачу воды и газа. После этого работы проводят в следующем порядке:

сливают воду из теплообменника — с этой целью лучше использовать кран или смеситель, расположенный существенно ниже водонагревателя;

отсоединяют подающие трубопроводы газа и воды (потребуется разводной ключ);

Конструкция редуктора может отличаться в зависимости от модели проточной колонки. Чтобы снятие водяного блока прошло успешно необходимо открепить все детали и трубы, подходящие к основной конструкции. Корпус снимается легко, физические усилия прикладывать не нужно.

Чистка водяного узла газового водонагревателя

Проводится по крайней мере каждый год. На крышке лягушки расположено несколько болтов фиксации. При откручивании необходима осторожность, чтобы не испортить фальцы. После снятия крышки иди разбора редуктора на две части (зависит от модели колонки), проводится чистка внутреннего пространства и обслуживание конструкционных деталей:

во время чистки редуктора удаляется накипь и твердые остатки, осевшие на дне узла, одновременно чистят сетку грубой очистки на вводном патрубке;

шток можно смазать касторовым маслом, либо солидолом;

Регулярное обслуживание лягушки продлит срок эксплуатации проточного газового бойлера и обеспечит его бесперебойную работу.

Какие комплектующие следует заменить

В редукторе присутствует несколько элементов постоянно подвергающихся воздействию механического давления и некачественной воды. При каждом обслуживании проверяют работоспособность и выполняют замену следующих узлов:

уплотнитель штока — замена сальника необходима в среднем каждые 3 года, чтобы защитить газовый клапан от попадания влаги;

мембрана — замена прокладки нужна при ее разрыве, а также при появлении микротрещин;

Для обслуживания лучше использовать уже готовые фирменные прокладки на редуктор. Мембрана обычно продается отдельно, но при желании удастся приобрести заводской ремкомплект со всеми комплектующими, которые следует менять.

Как отрегулировать редуктор на газовой колонке

Настройка водяного узла поможет оптимизировать расход газа и давление воды на выходе из колонки. Регулировка водяного редуктора проточного газового водонагревателя выполняется с помощью болтов, расположенных на тыльной стороне узла. Обычно их выставляют в заводских условиях, что достаточно для нормальной работы колонки.

Если нужно отрегулировать давление воды болты немного отпускаются. Напор ГВС на выходе должен увеличиться. Регулировка редуктора газовой колонки без крайней необходимости не проводится. Лучше, чтобы работы выполнял представитель газовой службы.

После выполнения обслуживания водяной узел устанавливают обратно. Проверяют отсутствие протечек воды и газа. Колонку запускают и пользуются в обычном режиме.
