Схема системы отопления, вентиляции и кондиционирования: 1 – компрессор; 2 – вентилятор системы охлаждения двигателя; 3 – трубопровод низкого давления; 4 – демпфер; 5 – клапан для заправки и выпуска хладагента в трубопроводе низкого давления; 6 – редуктор; 7 – вентилятор отопителя; 8 – корпус отопителя; 9 – заслонка регулятора температуры; 10 – радиатор отопителя; 11 – испаритель; 12 – щиток передка; 13 – клапан для заправки и выпуска хладагента в трубопроводе высокого давления; 14 – трубопровод высокого давления; 15 – радиатор системы охлаждения двигателя; 16 – ресивер-осушитель; 17 – конденсатор; 18 – датчик давления хладагента
Расположение отопителя и воздуховодов системы отопления, вентиляции и кондиционирования (показано при снятой панели приборов): 1 – воздуховод к боковому дефлектору; 2 – воздуховод к решетке обдува ветрового стекла; 3 – воздуховод к центральным дефлекторам; 4 – электродвигатель вентилятора отопителя; 5 – воздуховоды к ногам передних пассажиров; 6 – воздуховоды к ногам пассажиров заднего сиденья; 7 – отопитель; 8 – дополнительный резистор вентилятора отопителя
Элементы отопителя (для наглядности показано на разобранном пополам корпусе отопителя): 1 – дополнительный электрообогреватель салона; 2 – радиатор отопителя; 3 – тяга заслонки регулятора температуры; 4 – тяга заслонки рециркуляции; 5 – заслонка регулятора температуры; 6 – распределительная заслонка; 7 – заслонка рециркуляции; 8 – уплотнитель; 9 – гнездо вентилятора; 10 – салонный фильтр; 11 – испаритель кондиционера; 12 – тяга распределительных заслонок
Автомобиль может быть оборудован либо системой отопления и вентиляции, либо системой отопления, вентиляции и кондиционирования воздуха, которые служат для создания наиболее комфортных условий для водителя и пассажиров независимо от погодных условий.
В систему отопления и вентиляции входят: отопитель, вентилятор отопителя, воздуховоды и дефлекторы.
По воздуховодам воздух из отопителя подводится к решеткам обдува ветрового и боковых стекол, к центральным и боковым дефлекторам на панели приборов, а также к вентиляционным отверстиям в кожухе отопителя для подачи воздуха к ногам водителя и пассажиров. Управление системой осуществляется поворотом рукояток, расположенных на блоке управления отоплением вентиляцией и кондиционированием. Блок управления установлен на консоли панели приборов.
Отопитель установлен под панелью приборов в центре, воздуховоды закреплены под поперечной балкой панели приборов. В корпусе отопителя установлены вентилятор отопителя, дополнительный резистор вентилятора, дополнительный электрообогреватель салона (на части автомобилей), испаритель кондиционера (на автомобиле с кондиционером), распределительные заслонки, направляющие потоки воздуха к определенным зонам, и радиатор отопителя, соединенный шлангами с системой охлаждения двигателя.
Радиатор отопителя
Через радиатор постоянно циркулирует охлаждающая жидкость. В зависимости от положения заслонки, связанной с регулятором температуры, наружный воздух может проходить через радиатор отопителя либо минуя его. В промежуточных положениях заслонки часть воздуха проходит через радиатор, а остальная часть – в обход радиатора. В крайних положениях заслонки весь воздух проходит через радиатор или минует его.
При движении автомобиля воздух поступает в отопитель через отверстия, расположенные в левой и правой облицовках ветрового окна. Для увеличения подачи воздуха в салон во время движения автомобиля, а также на стоянке, служит вентилятор отопителя.
Вентилятор отопителя
Интенсивность подачи воздуха определяется скоростью вращения вентилятора. Электродвигатель вентилятора в зависимости от подсоединения дополнительного резистора может вращаться с четырьмя различными скоростями.
Дополнительный резистор вентилятора отопителя
Управление потоками воздуха в салоне осуществляется регулятором распределения потоков воздуха, который тягами связан с заслонками.
Поворачивая заслонки, регулятор направляет потоки воздуха через воздуховоды к центральным и боковым дефлекторам, к нижним вентиляционным отверстиям в кожухе отопителя, а также к решеткам обдува стекол, расположенным в панели приборов.
Клапаны выхода воздуха из салона (показано при снятом заднем бампере)
Из салона воздух выходит через прорези в обивке багажника и далее наружу, через клапаны, установленные за боковинами заднего бампера.
Для ускорения прогрева салона и предотвращения поступления в салон наружного воздуха (при движении автомобиля по задымленным или запыленным участкам дороги) служит система рециркуляции воздуха. При повороте ручки включения режима рециркуляции воздуха заслонка системы рециркуляции перекрывает доступ наружного воздуха в салон автомобиля, при этом воздух в салоне автомобиля начинает циркулировать по замкнутому контуру без обмена с наружным воздухом.
Дополнительный электрообогреватель салона
На части автомобилей в корпусе отопителя устанавливают дополнительный электрообогреватель салона. Если рукоятка регулятора температуры повернута в красную зону, а двигатель не прогрет до рабочей температуры, блок управления двигателем включает дополнительный электрообогреватель. Для включения электрообогревателя служат два реле, установленные под панелью приборов.
Блок управления отоплением, вентиляцией и кондиционированием: 1 – регулятор распределения потоков воздуха; 2 – выключатель кондиционера; 3 – рычаг управления режимом рециркуляции воздуха; 4 – переключатель режимов работы вентилятора; 5 – выключатель обогрева стекла двери багажного отделения; 6 – регулятор температуры воздуха
Читайте также: После замены компрессора кондиционера не включается муфта компрессора
Элементы системы кондиционирования воздуха: 1 – датчик давления; 2 – конденсатор; 3 – трубопровод высокого давления; 4 – трубопровод высокого давления, соединяющий компрессор и конденсатор; 5 – ресивер-осушитель; 6 – компрессор; 7 – трубопровод низкого давления; 8 – клапан для заправки и выпуска хладагента в трубопроводе высокого давления; 9 – демпфер; 10 – клапан для заправки и выпуска хладагента в трубопроводе низкого давления; 11 – редуктор; 12 – испаритель
Часть автомобилей комплектуется системой кондиционирования воздуха. Система кондиционирования предназначена для снижения температуры и влажности воздуха в салоне.
Кондиционер включается нажатием кнопки выключателя кондиционера, расположенной в блоке управления отоплением, вентиляцией и кондиционированием воздуха, при этом должен быть включен вентилятор отопителя. При включении кондиционера загорается сигнализатор, расположенный в кнопке выключателя кондиционера.
Компрессор кондиционера: 1 – шкив с электромагнитной муфтой; 2 – передняя крышка; 3 – вывод проводов электромагнитной муфты; 4 – корпус; 5 – задняя крышка
Компрессор кондиционера установлен на кронштейне двигателя спереди, под генератором. Компрессор сжимает поступающий к нему из испарителя хладагент, находящийся в парообразном состоянии под низким давлением 0,5–2,0 бара. На выходе из компрессора давление паров хладагента растет, а температура достигает 80–100 °C. Привод компрессора кондиционера осуществляется поликлиновым ремнем от шкива привода вспомогательных агрегатов.
В шкив компрессора встроена фрикционная электромагнитная муфта, осуществляющая соединение-разъединение вала компрессора со шкивом по сигналам блока управления двигателем. Из компрессора пары хладагента поступают в конденсатор, расположенный перед радиатором системы охлаждения двигателя.
Конденсатор: А – ресивер-осушитель
При обдуве пластин конденсатора потоком воздуха, создаваемым во время движения автомобиля, а также с помощью вентилятора системы охлаждения, хладагент под высоким давлением (15,0–20,0 бар) переходит из газообразного состояния в жидкое. В правую часть конденсатора встроен ресивер-осушитель. Ресивер-осушитель также снабжен фильтром для очистки хладагента от примесей. Из конденсатора хладагент поступает в редуктор, который представляет собой дроссельный клапан, на выходе из которого давление и температура хладагента резко снижаются (до 1,0 бара и до –7 °С). В результате этого хладагент переходит из жидкого в газообразное состояние. Далее хладагент поступает в испаритель, расположенный в корпусе отопителя. Поток воздуха, проходящий в корпусе отопителя через испаритель под воздействием вентилятора отопителя, вызывает испарение хладагента. При этом воздух, отдавая тепло хладагенту в испарителе, становится более холодным. Из испарителя хладагент вновь засасывается компрессором, и рабочий цикл повторяется.
На трубопроводах высокого и низкого давления установлены клапаны для заправки и выпуска хладагента из системы кондиционирования.
Датчик давления хладагента
На трубопроводе между компрессором и конденсатором установлен датчик давления хладагента. Датчик выдает сигнал блоку управления двигателем, который управляет вентилятором системы охлаждения двигателя в зависимости от величины давления хладагента и скорости движения автомобиля. Кроме того, по сигналам датчика давления блок управления двигателем выключает компрессор кондиционера при падении давления хладагента в системе до 2,0 бар и при возрастании давления до 27,0 бар.
В штуцере трубопровода под датчиком давления установлен запорный клапан, который закрывается при отворачивании датчика. Поэтому при замене датчика давления утечки хладагента из системы кондиционирования не происходит.
Хладагент в системе кондиционирования находится под высоким давлением. При работах, связанных с разгерметизацией системы кондиционирования, следует избегать попадания хладагента в глаза, на кожу и в дыхательные пути. Любые работы с хладагентом необходимо проводить только в проветриваемом помещении.
При заправке системы кондиционирования следует использовать только материалы, рекомендуемые заводомизготовителем.
Запрещается проводить сварочные или паяльные работы на узлах системы кондиционирования. Работы по обслуживанию и ремонту системы кондиционирования следует проводить на специализированных сервисах. Для поиска утечек в системе применяется специальное оборудование, при этом в систему нужно будет ввести специальное контрастное вещество. После удаления хладагента из системы обязательно нужно откачать воздух, чтобы удалить остатки влаги. Перед заправкой в систему необходимо добавить специальное масло, рекомендованное заводом-изготовителем.
Видео:Электромагнитная муфта компрессора кондиционера - принцип работы и проверка катушкиСкачать
Электросхема включения электрической муфты кондиционера Рено Дастер
Схема электропитания электромагнитной муфты кондиционера Renault Duster
По желанию автомобилиста в салоне машины может быть установлен кондиционер. Он способствует уменьшению температуры воздуха и влажности в салоне. Большую часть времени кондиционер не работает, и поэтому его компрессор не получает вращающийся момент, отправляемый двигателем. Этот момент поступает к компрессору через электромагнитную муфту климатической установки.
Схемы электропитания для двигателей автомобиля объемом 1.6 литров и 2 литра отличаются. Предохранитель большей мощностью применяется в машинах с двигателем объемом 1,6 литров. Кроме того, есть отличия в окрасе проводки от управляющего двигателем блока до реле управления муфтой.
Читайте также: New galaxy компрессор двухпоршневой
В автомобиле предусмотрено три предохранителя, отвечающих за работу муфты кондиционера. Они находятся в моторной части. За электропитание муфты климатической установки отвечают два предохранителя: 21 и 61. Предохранитель 62 контролирует подачу электроэнергии реле управления.
Категории товаров, которые вам могут быть интересны на основании статьи «Электросхема включения электрической муфты кондиционера Рено Дастер «:
Видео:Лайфхак/Как избежать замены Компрессора Кондиционера!Скачать
Рено Дастер. Система отопления, вентиляции и кондиционирования
Рено Дастер. Система отопления, вентиляции и кондиционирования
Схема системы отопления, вентиляции и кондиционирования: 1 – компрессор; 2 – вентилятор системы охлаждения двигателя; 3 – трубопровод низкого давления; 4 – демпфер; 5 – клапан для заправки и выпуска хладагента в трубопроводе низкого давления; 6 – редуктор; 7 – вентилятор отопителя; 8 – корпус отопителя; 9 – заслонка регулятора температуры; 10 – радиатор отопителя; 11 – испаритель; 12 – щиток передка; 13 – клапан для заправки и выпуска хладагента в трубопроводе высокого давления; 14 – трубопровод высокого давления; 15 – радиатор системы охлаждения двигателя; 16 – ресивер-осушитель; 17 – конденсатор; 18 – датчик давления хладагента
Расположение отопителя и воздуховодов системы отопления, вентиляции и кондиционирования (показано при снятой панели приборов): 1 – воздуховод к боковому дефлектору; 2 – воздуховод к решетке обдува ветрового стекла; 3 – воздуховод к центральным дефлекторам; 4 – электродвигатель вентилятора отопителя; 5 – воздуховоды к ногам передних пассажиров; 6 – воздуховоды к ногам пассажиров заднего сиденья; 7 – отопитель; 8 – дополнительный резистор вентилятора отопителя
Элементы отопителя (для наглядности показано на разобранном пополам корпусе отопителя): 1 – дополнительный электрообогреватель салона; 2 – радиатор отопителя; 3 – тяга заслонки регулятора температуры; 4 – тяга заслонки рециркуляции; 5 – заслонка регулятора температуры; 6 – распределительная заслонка; 7 – заслонка рециркуляции; 8 – уплотнитель; 9 – гнездо вентилятора; 10 – салонный фильтр; 11 – испаритель кондиционера; 12 – тяга распределительных заслонок
Автомобиль может быть оборудован либо системой отопления и вентиляции, либо системой отопления, вентиляции и кондиционирования воздуха, которые служат для создания наиболее комфортных условий для водителя и пассажиров независимо от погодных условий.
В систему отопления и вентиляции входят: отопитель, вентилятор отопителя, воздуховоды и дефлекторы.
По воздуховодам воздух из отопителя подводится к решеткам обдува ветрового и боковых стекол, к центральным и боковым дефлекторам на панели приборов, а также к вентиляционным отверстиям в кожухе отопителя для подачи воздуха к ногам водителя и пассажиров. Управление системой осуществляется поворотом рукояток, расположенных на блоке управления отоплением вентиляцией и кондиционированием. Блок управления установлен на консоли панели приборов.
Отопитель установлен под панелью приборов в центре, воздуховоды закреплены под поперечной балкой панели приборов. В корпусе отопителя установлены вентилятор отопителя, дополнительный резистор вентилятора, дополнительный электрообогреватель салона (на части автомобилей), испаритель кондиционера (на автомобиле с кондиционером), распределительные заслонки, направляющие потоки воздуха к определенным зонам, и радиатор отопителя, соединенный шлангами с системой охлаждения двигателя.
Через радиатор постоянно циркулирует охлаждающая жидкость. В зависимости от положения заслонки, связанной с регулятором температуры, наружный воздух может проходить через радиатор отопителя либо минуя его. В промежуточных положениях заслонки часть воздуха проходит через радиатор, а остальная часть – в обход радиатора. В крайних положениях заслонки весь воздух проходит через радиатор или минует его.
При движении автомобиля воздух поступает в отопитель через отверстия, расположенные в левой и правой облицовках ветрового окна. Для увеличения подачи воздуха в салон во время движения автомобиля, а также на стоянке, служит вентилятор отопителя.
Интенсивность подачи воздуха определяется скоростью вращения вентилятора. Электродвигатель вентилятора в зависимости от подсоединения дополнительного резистора может вращаться с четырьмя различными скоростями.
Дополнительный резистор вентилятора отопителя
Управление потоками воздуха в салоне осуществляется регулятором распределения потоков воздуха, который тягами связан с заслонками.
Поворачивая заслонки, регулятор направляет потоки воздуха через воздуховоды к центральным и боковым дефлекторам, к нижним вентиляционным отверстиям в кожухе отопителя, а также к решеткам обдува стекол, расположенным в панели приборов.
Клапаны выхода воздуха из салона (показано при снятом заднем бампере)
Из салона воздух выходит через прорези в обивке багажника и далее наружу, через клапаны, установленные за боковинами заднего бампера.
Для ускорения прогрева салона и предотвращения поступления в салон наружного воздуха (при движении автомобиля по задымленным или запыленным участкам дороги) служит система рециркуляции воздуха. При повороте ручки включения режима рециркуляции воздуха заслонка системы рециркуляции перекрывает доступ наружного воздуха в салон автомобиля, при этом воздух в салоне автомобиля начинает циркулировать по замкнутому контуру без обмена с наружным воздухом.
Читайте также: Вытекло масло из компрессора авто
Дополнительный электрообогреватель салона
На части автомобилей в корпусе отопителя устанавливают дополнительный электрообогреватель салона. Если рукоятка регулятора температуры повернута в красную зону, а двигатель не прогрет до рабочей температуры, блок управления двигателем включает дополнительный электрообогреватель. Для включения электрообогревателя служат два реле, установленные под панелью приборов.
Блок управления отоплением, вентиляцией и кондиционированием: 1 – регулятор распределения потоков воздуха; 2 – выключатель кондиционера; 3 – рычаг управления режимом рециркуляции воздуха; 4 – переключатель режимов работы вентилятора; 5 – выключатель обогрева стекла двери багажного отделения; 6 – регулятор температуры воздуха
Элементы системы кондиционирования воздуха: 1 – датчик давления; 2 – конденсатор; 3 – трубопровод высокого давления; 4 – трубопровод высокого давления, соединяющий компрессор и конденсатор; 5 – ресивер-осушитель; 6 – компрессор; 7 – трубопровод низкого давления; 8 – клапан для заправки и выпуска хладагента в трубопроводе высокого давления; 9 – демпфер; 10 – клапан для заправки и выпуска хладагента в трубопроводе низкого давления; 11 – редуктор; 12 – испаритель
Часть автомобилей комплектуется системой кондиционирования воздуха. Система кондиционирования предназначена для снижения температуры и влажности воздуха в салоне.
Кондиционер включается нажатием кнопки выключателя кондиционера, расположенной в блоке управления отоплением, вентиляцией и кондиционированием воздуха, при этом должен быть включен вентилятор отопителя. При включении кондиционера загорается сигнализатор, расположенный в кнопке выключателя кондиционера.
Компрессор кондиционера: 1 – шкив с электромагнитной муфтой; 2 – передняя крышка; 3 – вывод проводов электромагнитной муфты; 4 – корпус; 5 – задняя крышка
Компрессор кондиционера установлен на кронштейне двигателя спереди, под генератором. Компрессор сжимает поступающий к нему из испарителя хладагент, находящийся в парообразном состоянии под низким давлением 0,5–2,0 бара. На выходе из компрессора давление паров хладагента растет, а температура достигает 80–100 °C. Привод компрессора кондиционера осуществляется поликлиновым ремнем от шкива привода вспомогательных агрегатов.
В шкив компрессора встроена фрикционная электромагнитная муфта, осуществляющая соединение-разъединение вала компрессора со шкивом по сигналам блока управления двигателем. Из компрессора пары хладагента поступают в конденсатор, расположенный перед радиатором системы охлаждения двигателя.
Конденсатор: А – ресивер-осушитель
При обдуве пластин конденсатора потоком воздуха, создаваемым во время движения автомобиля, а также с помощью вентилятора системы охлаждения, хладагент под высоким давлением (15,0–20,0 бар) переходит из газообразного состояния в жидкое. В правую часть конденсатора встроен ресивер-осушитель. Ресивер-осушитель также снабжен фильтром для очистки хладагента от примесей. Из конденсатора хладагент поступает в редуктор, который представляет собой дроссельный клапан, на выходе из которого давление и температура хладагента резко снижаются (до 1,0 бара и до –7 °С). В результате этого хладагент переходит из жидкого в газообразное состояние. Далее хладагент поступает в испаритель, расположенный в корпусе отопителя. Поток воздуха, проходящий в корпусе отопителя через испаритель под воздействием вентилятора отопителя, вызывает испарение хладагента. При этом воздух, отдавая тепло хладагенту в испарителе, становится более холодным. Из испарителя хладагент вновь засасывается компрессором, и рабочий цикл повторяется.
На трубопроводах высокого и низкого давления установлены клапаны для заправки и выпуска хладагента из системы кондиционирования.
Датчик давления хладагента
На трубопроводе между компрессором и конденсатором установлен датчик давления хладагента. Датчик выдает сигнал блоку управления двигателем, который управляет вентилятором системы охлаждения двигателя в зависимости от величины давления хладагента и скорости движения автомобиля. Кроме того, по сигналам датчика давления блок управления двигателем выключает компрессор кондиционера при падении давления хладагента в системе до 2,0 бар и при возрастании давления до 27,0 бар.
В штуцере трубопровода под датчиком давления установлен запорный клапан, который закрывается при отворачивании датчика. Поэтому при замене датчика давления утечки хладагента из системы кондиционирования не происходит.
Хладагент в системе кондиционирования находится под высоким давлением. При работах, связанных с разгерметизацией системы кондиционирования, следует избегать попадания хладагента в глаза, на кожу и в дыхательные пути. Любые работы с хладагентом необходимо проводить только в проветриваемом помещении.
При заправке системы кондиционирования следует использовать только материалы, рекомендуемые заводомизготовителем.
Запрещается проводить сварочные или паяльные работы на узлах системы кондиционирования. Работы по обслуживанию и ремонту системы кондиционирования следует проводить на специализированных сервисах. Для поиска утечек в системе применяется специальное оборудование, при этом в систему нужно будет ввести специальное контрастное вещество. После удаления хладагента из системы обязательно нужно откачать воздух, чтобы удалить остатки влаги. Перед заправкой в систему необходимо добавить специальное масло, рекомендованное заводом-изготовителем.
Категории товаров, которые вам могут быть интересны на основании статьи «Рено Дастер. Система отопления, вентиляции и кондиционирования»:
- Свежие записи
- Чем отличается двухтактный мотор от четырехтактного
- Сколько масла заливать в редуктор мотоблока
- Какие моторы бывают у стиральных машин
- Какие валы отсутствуют в двухвальной кпп
- Как снять стопорную шайбу с вала
📽️ Видео
Диагностика электромагнитной муфты компрессора кондиционера. Как самостоятельно проверить муфтуСкачать
рено дастер замена ремня вспомогательных механизмовСкачать
Ремень генератора в обход компрессора кондиционера на РЕНО ЛОГАНСкачать
Renault Arcana, Duster, Kaptur не работает кондиционер или как не попасть на большие деньги.Скачать
ПОСЛЕ ЭТОГО кондиционер авто не будет отключатьсяСкачать
Рено Дастер это должен знать каждый дастероводСкачать
Электрические схемы РеноСкачать
ОШИБКИ ПРИ УСТАНОВКЕ И РЕМОНТЕ АВТО КОНДИЦИОНЕРА, при замене трубки или радиатора кондиционера.Скачать
Три секрета Рено Дастер.Скачать
Приводной ремень в обход компрессора кондиционера Рено Логан 1 фаза 1. Короткий ремень Renault LoganСкачать
Как проверить работу кондиционера в машине на примере Рено ЛоганСкачать
Установка приводного ремня H4M (hr16de) Renault KapturСкачать
Ремонт муфты кондиционера рено дастер.Скачать

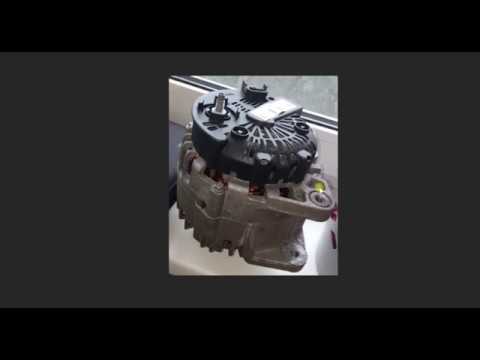

Генератор Renault Duster. Ставим на 150 Ампер.Скачать
