Как подключить к компрессору дополнительный ресивер. Ресивер компрессора. Точный расчёт и подбор. Устройства с датчиками давления
Для чего нужен ресивер?
Преимущества вертикальных ресиверов
Определяемся с параметрами
Recommendations
Comments 17
Дополнительный ресивер для компрессора
Как подключить дополнительный ресивер к компрессору схема
Recommendations
Comments 17
Для чего нужен ресивер в компрессоре?
Как подобрать оптимальные параметры ресивера?
Дополнительный ресивер для компрессора своими руками
🔥 Видео

Видео:Ресивер к компрессоруСкачать

Как подключить к компрессору дополнительный ресивер. Ресивер компрессора. Точный расчёт и подбор. Устройства с датчиками давления

Видео:Как правильно подключить компрессор к ресиверу.Скачать

Для чего нужен ресивер?

Ресивер необходим для компрессора для выполнения следующих функций:

Ресивер накапливает в себе сжатый воздух, что способствует уменьшению вибраций в системе. Это в свою очередь уменьшает нагрузки на основание и снижает уровень шума от стационарной установки;
Стабилизирует давление воздуха, подаваемого непосредственно в рабочую область. При этом перепады в давлении неизбежны, так как работа любого компрессора предусматривает фазу нагнетания и всасывания воздуха;
Очистки воздуха от конденсата. В противном случае из-за повышенного давления повышалась бы и влажность воздуха, что приводило к коррозии стальной поверхности компрессора;
Обеспечивает подачу сжатого воздуха при подключении дополнительного потребителя, а также при перебоях в работе компрессора.

Для получения больших объемов сжатого воздуха штатного ресивера может быть мало. К примеру, для пескоструйной обработки больших поверхностей вместо более мощного компрессора приобретается дополнительный ресивер

Помимо этого, дополнительный ресивер дает возможность реже пользоваться компрессором, уменьшив таким образом потребление электроэнергии!

С конструктивной точки зрения ресивер представляет из себя герметичный бак в большинстве случаев емкостью 50-100 литров. В случае со стационарными агрегатами могут использоваться емкости до 500-1000 литров. Устройство комплектуется конденсатоотводчиками, воздушными фильтрами и запорной арматурой для соединения к рабочему прибору и основному агрегату, потребляемому сжатый воздух, будь то краскопульт, сопло и др.

Емкость для сжатого воздуха изготавливается стальной – как правило из сталей 16ГА2Ф или 10ХСНД, отличающихся устойчивостью к образованию коррозии. Однако в случае с компрессорами малой мощности могут использоваться и пластиковые ресиверы, и даже из высокопрочной резины.

В паре с установкой ресиверы могут комплектоваться как вертикально, так и горизонтально. Первая в большинстве случае используется в стационарных агрегатах, вторая – в передвижных. Каждый вид предлагает свои минусы и плюсы. Например, для горизонтальных ресиверов нужен трубопровод меньшей протяженности, поскольку они более компактные, однако в вертикальных заметно легче выполнять отвод конденсата.

Видео:Дополнительный ресивер для компрессора за 10 минут!Скачать

Преимущества вертикальных ресиверов

Использование вертикальных емкостей для хранения сжатого воздуха позволяет облегчить монтаж устройства на определенном месте, и приводит к экономии площади. Особенно это актуально в случае сооружения последовательного или параллельного соединения емкостей.

Производители представляют вниманию потребителей широкий модельный ряд вертикальный устройств для хранения воздуха

Для того чтобы создать в системе подачи сжатого воздуха дополнительный запас определенного объема Вам может потребоваться купить дополнительный ресивер и установить его в существующую пневмомагистраль.

Установка такого оборудования поможет решить сразу несколько задач на производстве:

Запас воздушной среды, который создает позволит избежать резких скачков и падений рабочего давления в системе; — сжатая среда будет распределяться более равномерно; — работа элементов пневмопотребителей станет более стабильной; — сократится число пусков компрессора, и он будет работать в более щадящем режиме; — установка дополнительного ресивера обеспечит отделение части масла и влаги из рабочей магистрали, что снизит нагрузку на систему воздухоподготовки.

Как правило, для поршневых и винтовых агрегатов небольшой и средней производительности выбирают объемом от 500 до . Таких моделей вполне хватает в большинстве случаев, а кроме того такое оборудование на требует регистрации в проверяющих органах. Для установок большой производительности, включая воздуходувки, может потребоваться дополнительный ресивер объемом 10, 20, 30, 50 кубических метров и более, которые чаще именуются как .

В нашем каталоге Вы найдете дополнительные ресиверы для компрессора различного объема, рассчитанные на широкий диапазон давлений. При выборе оборудования обязательно учтите, что чем больший объем ресивера Вы установите, тем реже будет включаться компрессор в работу, но при этом его рабочий цикл для достижения верхнего порога давления будет более продолжительным.

Видео:5. Дополнительный ресивер. Музыкальный центр своими руками.Скачать

Определяемся с параметрами

Помимо вместительности, ресивер для компрессора может характеризоваться по следующим параметрам:

Требованиям к месту размещения
(в пределах загрязненного механическими частицами воздуха, например, недалеко от циркулярных пил, вдали от взрывоопасных, горючих материалов и источников тепла).
Условиям работы
(относительная влажность воздуха не должна быть больше 75-80 процентов, температура в районе 15-40 градусов).
Максимальным показателям влажности воздуха
.

Согласно требованиям ПБ 03-576-03 запрещается использовать ресиверы, имеющие дефекты на поверхности, будь то коррозия, вмятины и трещины, а также не прошедшие проверку работоспособности стенок емкости.

Характеристики ресивера для компрессора подбираются следующим образом. Первым делом определяются максимальные и минимальные показатели давления, продолжительность работы и необходимый расход сжатого воздуха. Следующим шагом при помощи таблицы с онлайн-расчетами, которую можно запросто найти в интернете по запросу, находятся искомые данные. К примеру, в случае с максимальным/минимальным перепадом давления в 4/3 ат, продолжительностью максимальной нагрузки в 5 минут и расходом воздуха в 0,1 м 3 /мин оптимальным показателем объема бака ресивера будет считаться 500 литров.

Этот метод ориентирован на время, в течение которого ресивер будет полностью опустошен. Однако существует и более простая табличная методика, позволяющая соотнести потребляемую мощность компрессора с объемом ресивера. Среди них стоит выделить наиболее часто используемые соотношения:

До 550 литров для компрессоров мощностью до 20 кВт;
До 300 литров для 10 кВт моделей;
И до 100 литров для 5 кВт изделий.

Читайте также: Сальники автомобильных компрессоров кондиционеров

При необходимости промежуточные значения можно вычислить интерполяцией. Существуют и экспериментальные зависимости. Согласно одной из них емкость резервуара ресивера не должна быть менее производительности компрессора в течении 8 секунд постоянной работы. В таком случае объем бака при показателе расхода воздуха в 400 л/мин можно вычислить так:

Округлив в большую сторону получим 54 литра.

Видео:Ресивер из газового баллона 50 л для компрессора fubag 24 л .ASPСкачать

Recommendations

Comments 17

А можно поподробнее про компрессор, у меня тоже есть на 25 литров, вот хочу поставить что то больше, что надо?

Пистолет для продувки стоит 200 рублей в инет магазине) а по компрессору круто) тоже вот все думаю в планах 1000л в минуту, стааить на простой балон или сразу на рессивер узкоколейного поезда.там литров 500 наверно или чуть меньше

а у меня подобный мангал работает в роли мангала.

Видео:Ресивер для компрессора на 100 литров из пропановых баллоновСкачать

Дополнительный ресивер для компрессора

В этой статье будет рассказано как подключить баллон от неисправного компрессора.

Я считаю, что статья рассчитана для начинающих мастеров. Сложного и уникального ничего здесь нет. В статье есть товарные марки разных товаров я не делаю рекламы. Статья несет образовательный характер.

Перепал мне баллон объёмом 25 литров, просто пустой баллон.

Изначально была мысль попытаться купить детали и сделать компрессор, но пока эта идея потерпела неудачу, детали очень дорогие. Решил я использовать данный баллон к своему компрессору denzel 370 л/м штатный ресивер объёмом 100 литров. Не сложно посчитать что 100+25=125 литров, такой будет будущий объём сжатого воздуха. Я решил использовать разъёмы с быстросъемным соединением.

Для герметизации использую нить

Данную нить необходимо наматывать на резьбу, обязательно делать это правильно, чтобы при закручивании фитинга (или любого другого резьбового соединения) нитка не выходила с резьбы.

Получается, как на фото ниже.

После чего необходимо установить в разъём баллона.

Для затяжки мне пригодился ключ на 21.

Уже подключенный баллон. Обратите внимание я использовал 2 фитинга мама. Соответственно шланги идут папа (название выходов папа, мама). Правильно это или нет не задавался у меня магистраль работает травли воздуха нет.

Перед тем как подключить баллон к магистрали я накачал полностью штатный ресивер до 8 Атм.

После подключения второго ресивера давление в магистрали упало до 6 Атм.

Результат достигнут. Хотел добавить на деле второй ресивер преследовал одну цель:

Я считаю, что второй баллон уменьшит количества влаги в воздухе. Т.е. уменьшит неправильно сказано, влага будет оседать на дне первого и второго баллона и на фильтр влагоотделитель который установлен после ресивера будет попадать меньше влаги. Но не забываем периодически спускать воздух через клапан, расположенный на дне баллона.

Пишите комментарии подписывайтесь на канал.

Видео:Ресивер из Газовых Баллонов в ГаражСкачать

Как подключить дополнительный ресивер к компрессору схема

Для моих целей ресивера на 50л не хватало.

Решили делать ресивер из газового баллона.
2 баллона были найдены у родственников и вывезены.

Далее надо было вваривать елочки, для крепления шланга.
Был вариант просто нарезать там резьбу и вернуть туда покупные быстросъемы, но это не то.
На рынке, где много металлолома продают, были найдены необходимые елочки.
Найден, опять же родственник, который их мог бы приварить, но он задал один резонный вопрос, а не еб…т, не бабахнет то есть.

Теперь, как варить газовые баллоны.

В него надо налить воды, звучит просто, но на деле…

В принципе можно наливать воды и в тот кран, который в него установлен, но это очень долго.

Можно отвернуть кран и тогда более спокойно налить в него воды.

Но он вряд ли отвернется, так как у нас баллоны еще советские, то значит делали на века. Там то ли резьбовой герметик, то ли просто супер клей какой то.

Поэтому, можно его просто отпилить. Кран то ли медный, то ли латунный, не знаю точно, но метал мягкий.
Берем НОЖОВКУ ПО МЕТАЛЛУ , еще раз подчеркиваю это, никаких болгарок и прочего электроинструмента, работаем ручками, при этом просим кого то поливать водичкой и читать за упокой, это все на всякий случай. Искор никаких не должно быть, курить тоже не рекомендуется при этом.

Отпил кран и все еще жив? Красавчик!

Наливаем воды до краев, офигиваем от запаха газа, оставляем на ночь, просто так. На один день приключений более чем достаточно. Мы вот вообще сначала отпиливали кран, а топили их в бочке, с открытым краном, пустые то закинули, а вот полные воды +50кг минимум… кхе кхе, чуть пупки не надорвали пока доставали.

Потом уже отпилили кран, и еще раз налили воды до краев, уже просто так, для подстраховки.

Читайте также: Вентилятор обдува компрессора bitzer

Выливаем там где меньше народу, чтобы они не орали, так как газом водичка будет пахнуть, но только вода, у нас земля не воняла.

После этого, на слабо один зажигает спичку и с диким ором подносит к баллону. Все живы здоровы. Начинаем высверливаем остатки крана, очень гемморно. Зачищаем поверхность для сварки болгаркой, и при этом никто не взорвался.

Едем к родственнику, там он нам верит на слово что, все норм и начинает варить, мы от греха отошли по дальше. Мало ли, спичка и болгарка это одно, а вот сваркааа…
Обошлось.

Приварили, едем домой… в гараж.
Не доезжаем до гаража, заехали в магазин, купили краски, дабы облахародить сие чудо.

В гараже собираем ресивер, смотрим, есть ли утечки.

В итоге получаем вот такую ш няшку.

Теперь общий объем около 100л, качать начал даже не в 2 раза медленней, а раза так в 2,5, а то и 3.

привет всем! вчера скинул фотки нагнетателя, сегодня решил похвалиться еще своими мелочами))) 1.компрессор! его я слепил из компрессора матрикс 24 и огнетушителя ОВП100. когда колеса качнуть маленький баллон, а красить или пистолетом крутить большой подключаю. 6лет, полёт нормальный))) 2.пистолет! Нашел недавно засохший пистолет для пены, покрутил, повертел, почистил как мог и получился пистолет для продувки) 1н мунус, подключение шланга сверху). 3.мангал))).Была проблема зимой в мороз завести машину(газель), думал, думал, нашел тен2.5кв и сделал такой подогрев.(поддон грею, пушсало прогреть или битум) лет7 пользуюсь, стрёмный, зато работает!

Видео:Дополнительный ресивер воздушный к компрессоруСкачать

Recommendations

Comments 17

А можно поподробнее про компрессор, у меня тоже есть на 25 литров, вот хочу поставить что то больше, что надо?

а у меня подобный мангал работает в роли мангала. ?
лентяй. угли покупаю, а они бывает горят, бывает не горят, бывает на вторую порцию не хватает итд итп.
задолбало это дрочево с углями. врезал в мангал тен на 2.5 квт.
красота! горят угли хорошо, не горят, включил тен. угли всеравно пропитывают мясо ароматом.
а тен помогает например в самом начале сделать высокую температуру, мясо запекается корочкой сразу, и уже не сохнет внутри, его можно хорошо прожарить не высушив при этом, мне с электричеством нравится(но уточню что угли незаменимы)
а вы машины жарите. мясо мясо на мангалах жарить надо.
а по поводу подогрева машин, найди старый советский камин, в котором не тены были а стеклянные трубки с спиралями. у них в ик спектре очень хорошая характеристика, и они греют то на что светят намного лучше(меньше используют воздух в качестве посредника)

спасибо за совет, подумаю. этот подогрев делал на скорую руку и пользуюсь не очень часто. когда мороз сильный или погреть что то когда балон газовый кончился

и что голова от 24л накачивает этот здоровенный ресивер? мне кажется она не успевает это делать

качает конечно дольше раз 5. родной24л+100л. масло главное почаще менять и чем жиже тем лучше

от зила попробуй голову.качает нормально, но нужен электро мотор хороший.

как этот гавкнет.так от зила или немки комбайна поставлю

молодца. а где можно узнать как лепил и по подробнее. просто не далее как в субботу посетила точно такая же мысль. только не знаю как реализовать…

А что там реализовывать, добавил ещё одну емкость и шлангом(трубкой)соеденил с основной емкостью компрессора

вам может все понятно, мне нет…

ресивер увеличел добротно)
что за бутылка весит на двигателе компрессора?

Для повышения эффективности работ с использованием сжатого воздуха в подавляющем большинстве компрессорных агрегатов используются ресиверы – резервуары для хранения воздуха под необходимым давлением. В зависимости от интенсивности работ могут использоваться ресиверы на 50, 100 литров и даже более.

Видео:Усовершенствуем КОМПРЕССОР. Добавляем РЕСИВЕР. Когда денег нет, а работать надо.Скачать

Для чего нужен ресивер в компрессоре?

Ресивер для компрессора выполняет несколько важных функций:

Стабилизирует давление воздуха, который подаётся в рабочую зону (перепады в значениях давления неизбежны, поскольку единичный цикл действия любого компрессора предполагает фазу всасывания и фазу нагнетания воздуха).
Обеспечивают подачу сжатого воздуха в течение некоторого времени при возникших перебоях в работе компрессора, либо при подсоединении к нему дополнительного потребителя.
Очистку воздуха от накапливающегося конденсата, поскольку повышенная влажность воздуха, которая повышается с ростом его давления, приводит к интенсивной коррозии стальных деталей компрессора.
Накапливание сжатого воздуха в ресивере для компрессора приводит к последующему снижению суммарных вибраций в системе, что, в свою очередь, уменьшает общий уровень шума, и снижает уровень нагрузок на основание стационарных агрегатов.

Читайте также: Плита гидросистемы компрессора кондиционера

При выполнении работ, связанных с получением сжатого воздуха в особо больших количествах, штатного ресивера может оказаться недостаточно. Например, при пескоструйной обработке поверхностей с большой площадью, чтобы не приобретать более мощный компрессор, часто используют дополнительный ресивер.

Наличие ресивера, кроме того, позволяет использовать компрессор периодически, т. е., снизить потребление им электрической энергии.

Конструктивно ресивер для компрессора представляет собой герметичный бак с определённой ёмкостью. Для передвижных компрессоров используются ресиверы до 50…100 л, для стационарных – до 500…1000 л. Снабжается воздухоочистными фильтрами, конденсатоотводчиками и запорной арматурой для подключения к основному агрегату и к рабочему устройству, которое потребляет сжатый воздух – соплу, краскопульту и пр.

Ёмкость выполняется стальной, из коррозионно устойчивых сталей типа 10ХСНД или 16ГА2Ф. В исключительных случаях, для компрессоров особо малой мощности, ресиверы могут быть пластиковыми или даже из высокопрочной резины.

Компоновка ресиверов может быть горизонтальной или вертикальной. Первая применяется в передвижных агрегатах, вторая – в стационарных. Каждая разновидность имеет свои преимущества и недостатки. В частности, в вертикальных ресиверах проще производить отвод конденсата, зато ресиверы горизонтального исполнения более компактны и требуют трубопроводов меньшей длины.

Видео:Дополнительный ресивер своими руками.Скачать

Как подобрать оптимальные параметры ресивера?

Кроме вместимости, ресивер для компрессора характеризуется также:

Предельными значениями влажности воздуха.
Условиями эксплуатации (допускается перепад внешних температур окружающего воздуха -15…+40ºС и относительная влажность не более 75…80%).
Требованиями к месту установки (вдали от источников тепла, горючих и взрывоопасных материалов, а также в атмосфере загрязнённого механическими частицами воздуха – пример, вблизи циркулярных пил).

Требованиями ПБ 03-576-03 (правил устройства и безопасной эксплуатации сосудов, работающих под давлением) запрещается также эксплуатация ресиверов, которые не прошли поверку работоспособности стенок резервуара, а также имеющих внешние дефекты поверхности – трещины, вмятины, следы атмосферной коррозии.

Выбор характеристик ресивера для компрессора производят так. Устанавливают требуемый расход сжатого воздуха, продолжительность его потребления, минимальное и максимальное значения давления. Далее, воспользовавшись стандартными таблицами онлайн-расчёта (например, //www.kaeser.ru/Online_Services/Toolbox/Air_receiver_sizes/default.asp) определяют искомый параметр. Например, при исходных данных расхода воздуха 0,1 м 3 /мин, продолжительности пиковой нагрузки при работе 5 мин, допустимым перепадом давлений минимум/максимум 3/4 ат, оптимальный объём бака ресивера составит 500 л.

Данный способ ориентирован на время, которое потребуется для полного опустошения ресивера. Существует и упрощённая, табличная методика, которая соотносит объём ресивера с потребляемой мощностью компрессора. Используемые на практике соотношения таковы:

Для компрессора мощностью до 5 кВт – до 100 л;
Для компрессора мощностью до 10 кВт – до 300 л;
Для компрессора мощностью до 20 кВт – до 550 л.

Промежуточные значения рекомендуется получать интерполированием. Имеются также и экспериментальные зависимости. Например, ёмкость резервуара ресивера не может быть меньше, чем производительность компрессора за 8 секунд его непрерывной работы. В частности, при расходе воздуха компрессором в 400 л/мин объём бака составит, не менее:

Видео:самодельный рессивер для гаража из газового баллонаСкачать

Дополнительный ресивер для компрессора своими руками

Ряд работ в домашнем хозяйстве или в небольшой мастерской требуют повышенного расхода сжатого воздуха, с которым обычный бытовой компрессор не справляется. Одним из выходов является установка дополнительного ресивера для компрессора. Такое устройство можно приобрести (цена вопроса, в зависимости от объёма, составляет 12000…15000 руб.), а можно и изготовить самостоятельно. Тем более, что большинство предлагаемых моделей ресиверов ориентированы на штатные компрессоры, чем и объясняется высокая цена на них.

В зависимости от расчётной объёма (подключение дополнительного ресивера проще выполнять последовательно к основному) для изготовления можно приспособить баллон от сжиженного газа либо корпус огнетушителя.

Баллон под самодельный ресивер прежде очищается от остатков газа. Для этого входной вентиль необходимо удалить (применение электроинструмента недопустимо, поскольку в баллоне могут сохраниться остатки газа). Далее, ёмкость заполняется водой, и отстаивается в течение суток. После этого в баллон можно вваривать трубчатые разветвители под шланги, хотя можно предусмотреть и резьбовые пробки с надёжными прокладками. Резервуар окрашивается атмосферостойкой краской.

В готовый ресивер можно установить манометр, а в донную часть баллона – конденсатоотводчик. Типоразмер конденсатоотводчика должен быть согласован с производительностью компрессора, его рабочим давлением и размерами присоединительной резьбы. Цены на конденсатоотводчики – в пределах 2500…3000 руб.

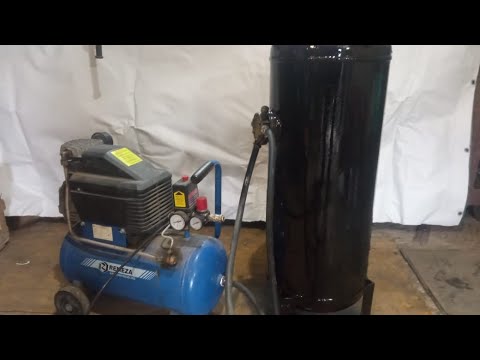

Готовый дополнительный ресивер, установленный для устойчивости на треногу, сваренную из стального прутка, имеет вид, показанный на фото.

При использовании рассмотренного устройства необходимо учитывать следующее:

Установка конденсатоотводчика на дополнительный ресивер обязательна;
Перед нагрузкой необходимо проверить электродвигатель компрессора на возможность его работы с дополнительным ресивером. Для этого включают привод компрессора на холостом ходу, и при помощи расходомера проверяют фактический перепад параметра при длительном (более 20 мин) включении. Если давление не опускается ниже минимально установленного, то дополнительным ресивером можно работать;
При падении давления придётся снизить желаемое значение продолжительности включения со штатных 75…80% до 50…60% (при меньших значениях самодельный ресивер использовать нецелесообразно).
