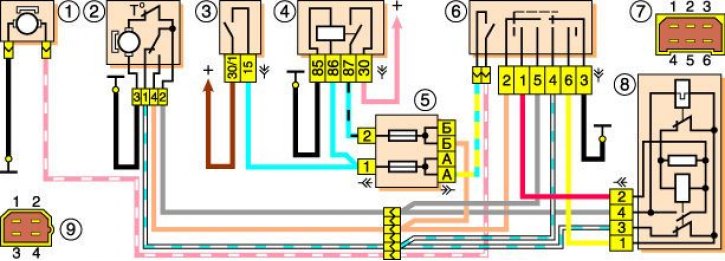

Схема включения очистителя и омывателя ветрового стекла: 1 – электродвигатель омывателя ветрового стекла; 2 – электродвигатель очистителя ветрового стекла; 3 – выключатель зажигания; 4 – реле зажигания; 5 – блок предохранителей; 6 – переключатель очистителя и омывателя ветрового стекла; 7 – условная нумерация штекеров в колодке переключателя; 8 – реле очистителя ветрового стекла; 9 – условная нумерация штекеров в колодках реле и электродвигателя очистителя ветрового стекла.
Стеклоочиститель состоит из моторедуктора, рычагов и щеток. Электродвигатель очистителя – двухщеточный, с возбуждением от постоянных магнитов, односкоростной. Для защиты от перегрузок в нем установлен термобиметаллический предохранитель.
- Техническая характеристика моторедуктора
- Очиститель ветрового стекла Нива 21213 схема подключения
- Схема подключения очистителя ветрового стекла («дворников») автомобиля Нива 21213
- Стеклоочиститель, омыватель, «дворники» — устройство, характеристика, схема работы
- Схема подключения мотора стеклоочистителя ваз 21214
- 🎬 Видео
Техническая характеристика моторедуктора
Очиститель имеет два режима работы – постоянный и прерывистый; они включаются правым подрулевым переключателем. Прерывистый режим работы обеспечивается реле типа РС-514, прикрепленным двумя гайками к передней левой боковине. Реле должно обеспечивать 9–17 включений электродвигателя в минуту при температуре от –20 до 50°С и напряжении питания 10 В. (При включении стеклоочистителя в прерывистом режиме щетки могут сделать до четырех непрерывных двойных ходов.) Сопротивление обмотки электромагнита реле – (66±2) Ом, обмотки прерывателя – (23±1) Ом.
Неисправный моторедуктор рекомендуется заменять новым. Погнутые рычаги выправляют, при износе шарниров – заменяют.
Омыватель ветрового стекла состоит из полиэтиленового бачка с электрическим насосом, установленного в моторном отсеке, форсунок омывателя, расположенных на капоте, и гибких соединительных шлангов.
Омыватель включается оттягиванием на себя правого подрулевого переключателя (нефиксированное положение). При неисправности насоса его заменяют. Засорившиеся форсунки можно продуть в обратном направлении или прочистить леской или тонкой иглой.
Видео:Как работает стеклоочиститель и омыватель лобового дворники wiper washer limpiaparabrisas bomba aguaСкачать
Очиститель ветрового стекла Нива 21213 схема подключения
Автомобиль Нива 21213 с карбюраторным двигателем оборудован очистителем ветрового стекла состоящим из моторедуктора (электродвигателя с зубчатой шестерней), рычагов и щеток с поводками («дворники»).
Вот схема его подключения с описанием порядка работы — включения и выключения, переключения скоростей, цвета и назначения проводов, реле и переключателей.
Схема подключения очистителя ветрового стекла («дворников») автомобиля Нива 21213
Описание схемы подключения «дворников» Нива
— Очиститель ветрового стекла на Нива 21213 включается правым подрулевым переключателем. Первое положение — очиститель выключен, второе — прерывистый режим, третье — постоянная работа.
— Включить очиститель можно только после поворота ключа в замке зажигания.
— При включении постоянного режима работы электрический ток проходит с вывода «30» генератора через замок зажигания (контакты «30» и «15»), далее на реле зажигания (контакты «87» и «86»), предохранитель №2 в монтажном блоке, правый подрулевой переключатель (контакты «2» и «5»), с него по серому проводу на электродвигатель очистителя (на его пластину выключателя), на термобиметаллический предохранитель, обмотку якоря электродвигателя и «массу».
Электродвигатель начинает работать перемещая щетки с частотой 50-60 циклов в минуту.
При работе электродвигателя его шестерня поворачивается, пластина выключателя замыкается с другим контактом после чего ток начинает протекать по более короткому пути, по оранжевому проводу (минуя подрулевой переключатель).
— Когда включен прерывистый режим работы дворников электрический ток протекает через реле-прерыватель РС-514. Туда он попадает с подрулевого переключателя по красному проводу на электромагнит реле и его термобиметаллический прерыватель и далее по серому проводу на электродвигатель очистителя.
При прохождении тока пластина прерывателя реле нагревается, изгибается и размыкает контакты прерывателя. При этом на массу замыкается контакт выключателя электродвигателя (желтый провод с подрулевого переключателя на реле и сине-белый провод с реле на электродвигатель). Электродвигатель останавливается. После чего пластина прерывателя остывает, выпрямляется и снова замыкает контакты внутри реле, напряжение опять подается на электродвигатель. Тот начинает работать. Такие циклы включения и выключения повторяются с частотой 9-17 раз в минуту.
Примечания и дополнения
— В дополнение к очистителю ветрового стекла на Ниве имеется его омыватель, состоящий из электродвигателя насоса в бачке с омывающей жидкостью, трубок и форсунок распылителей. Он включается тем же правым подрулевым рычагом (перемещаем его на себя в нефиксированное положение). Вот схема его подключения «Схема подключения омывателя ветрового стекла автомобиля Нива 21213».
Читайте также: Бензобаки для лодочных моторов в казани
Видео:Как проверить на работоспособность моторчика дворников ВАЗ 2107Скачать
Стеклоочиститель, омыватель, «дворники» — устройство, характеристика, схема работы
Схема включения очистителя и омывателя ветрового стекла
Стеклоочиститель состоит из моторедуктора, рычагов и щёток («дворников»). Электродвигатель очистителя – двухщеточный, с возбуждением от постоянных магнитов, односкоростной. Для защиты от перегрузок в нем установлен термобиметаллический предохранитель. (неисправности стеклоочистителя)
Щётки стеклоочистителя
Длина щёток («дворников») переднего стеклоочистителя (как левой, так и правой) составляет 330 мм
Длина щётки заднего стеклоочистителя (стекла двери багажника) — 305 мм.
(подробнее о заднем стеклоочистителе)
«Дворники» нужно периодичеси промывать по тёплой водой с мылом, для обеспечения их качественной работы. При ухудшении качества очистки стекла — замените щётки.
Для этого поднимите рычаг со щёткой от стекла.
Нажав на фиксатор, снимите щётку с поводка рычага.
Аналогично делается и на остальных щётках.
Техническая характеристика моторедуктора стеклоочистителя
Очиститель имеет два режима работы – постоянный и прерывистый; они включаются правым подрулевым переключателем. Прерывистый режим работы обеспечивается реле типа РС-514 , прикрепленным двумя гайками к передней левой боковине (замена реле стеклоочистителя). Реле должно обеспечивать 9–17 включений электродвигателя в минуту при температуре от –20 до 50°С и напряжении питания 10 В. (При включении стеклоочистителя в прерывистом режиме щетки могут сделать до четырех непрерывных двойных ходов.) Сопротивление обмотки электромагнита реле – (66±2) Ом, обмотки прерывателя – (23±1) Ом.
Неисправный моторедуктор рекомендуется заменять новым. Погнутые рычаги выправляют, при износе шарниров – заменяют.
Омыватель ветрового стекла состоит из полиэтиленового бачка с электрическим насосом, установленного в моторном отсеке, форсунок омывателя, расположенных на капоте, и гибких соединительных шлангов. (неисправности стеклоомывателя)
Омыватель включается оттягиванием на себя правого подрулевого переключателя (нефиксированное положение). При неисправности насоса его заменяют. Засорившиеся форсунки можно продуть в обратном направлении или прочистить леской или тонкой иглой.
Видео
Видео:Нива Замена моторчика переднего стеклоочистителяСкачать
Схема подключения мотора стеклоочистителя ваз 21214
Альбом отсканирован. Ссылки с превьюшек ведут на открывающиеся в новом окне сканы страниц Альбома.
Схема электрических соединений жгута проводов панели приборов в сборе автомобилей семейства LADA 4X4 (21214, 2131
Схема электрических соединений жгута проводов системы зажигания в сборе автомобилей семейства LADA 4X4 (21214, 2131)
Схема электрических соединений жгута проводов переднего в сборе автомобилей семейства LADA 4X4 (21214, 2131)
Схема электрических соединений жгута проводов заднего в сборе автомобилей семейства LADA 4X4 (21214)
Схема электрических соединений жгута проводов заднего в сборе автомобилей семейства LADA 4X4 (2131)
Схема электрическая принципиальная комбинации приборов автомобилей семейства LADA 4X4 (21214, 2131)
Назначение контактов колодок комбинации приборов автомобилей семейства LADA 4X4 (21214, 2131). Таблица 1
Элементы комбинации приборов автомобилей семейства LADA 4X4 (21214, 2131). Таблица 2
Лист 4. Схема электрических соединений жгута проводов панели приборов в сборе автомобиля семейства 4х4 (21214, 2131)
Лист 5. Перечень элементов схемы электрических соединений жгута проводов панели приборов в сборе автомобилей семейства LADA 4X4 (21214, 2131)
1 — реле дополнительное;
2 — реле-прерыватель указателей поворота;
3 — реле стеклоочистителя;
4 — выключатель зажигания;
5 — выключатель аварийной сигнализации;
6 — реостат;
7 — переключатель света фар указателей поворота;
8 — переключатель очистителя и омывателя ветрового стекли;
9 — блок предохранителей основной;
10 — блок предохранителей дополнительный;
11 — комбинации приборов;
12 — выключатель наружного освещения;
13 — выключатель очистителя заднего стекла;
14 — выключатель обогрева заднего стекла;
15 — выключатель заднего противотуманного огня;
16 — переключатель электродвигателя отопителя;
17 — дополнительный резистор электродвигателя отопителя;
18 — электродвигатель отопителя;
19 — реле дальнего света фар;
20 — реле ближнего гнета фар:
21 — реле обогрева заднего стекла;
22 — реле заднего противотуманного огня:
23 — прикуриватель;
24 — датчик включения дифференциала;
25 — выключатель сигнала торможения;
26 — выключатель лампы света заднего хода;
27 — выключатель контрольной лампы ручного тормоза;
28 — осветитель;
29 — осветитель;
30 — колодка жгута панели приборов к жгуту переднему:
31 — колодка жгута панели приборов к жгуту переднему;
32 — колодка жгута панели приборов к жгуту системы зажигания;
33 — колодка жгута панели приборов к жгуту заднему:
34 — колодка жгута панели приборов к жгуту заднему.
Читайте также: Мотор стеклоподъемник лада калина
А1, А2 — точки заземления жгута проводов панели приборов.
A3 — точка заземления электродвигателя отопителя.
Жгут проводов панели приборов в сборе — 21214-3724030-60.
Провод соединения добавочного резистора и электродвигатели отопителя к сборе — 2105-3724040.
Лист 6. Схема электрических соединений жгута проводов системы зажигания в сборе автомобилей семейства LADA 4×4 (21214, 2131)
Лист 7. Перечень элементов схемы электрических соединений жгута проводов системы зажигания в сборе автомобилей семейства LADA 4×4 (21214, 2131)
1 — контроллер;
2 — электровентилятор системы охлаждения двигателя правый;
3 — электровентилятор системы охлаждения двигателя левый;
4 — колодка жгута системы нажигания к жгуту проводов заднему (LADA4x4 (21214)); колодки жгута системы зажигания к жгуту проводов датчика уровня топлива (LADA 4×4 (2131));
5 — датчик кислорода управляющий;
6 — датчик кислорода диагностический;
7 — индикатор состояния системы;
8 — блок управления АПС-4;
9 — датчик фаз;
10 — датчик детонации;
11 — датчик неровной дороги;
12 — колодка диагностики;
13 — датчик скорости;
14 — регулятор холостого хода;
15 — датчик температуры охлаждающей жидкости;
16 — датчик положения колончатого вала;
17 — электромагнитный клапан продувки адсорбера;
18 — датчик массового расхода воздуха;
19 — датчик положения дроссельной заслонки;
20 — колодка жгута системы зажигания к жгуту панели приборов;
21 — колодки жгута системы зажигания к жгуту проводов заднему и выключателю плафона освещения салона в стойке двери водителя;
22 — реле зажигания;
23 — реле электробензонасоса;
24 — реле электровентилятора левого;
25 — реле электровентилятора правого;
26 — катушка зажигания;
27 — свечи зажигания;
28 — форсунки;
29 — блок предохранителей ЭСУД;
30 — предохранитель цепи питания контроллера;
31 — клемма жгута системы зажигания к дополнительному реле стартера;.
32 — колодки жгута системы зажигания и жгута форсунок.
Al, A2 — к клемме «плюс» аккумуляторной батареи.
Bl, B2, ВЗ — точки заземления жгута системы зажигания.
Жгут проводов системы зажигания в сборе — 21214-3724026-97.
Жгут проводов форсунок в сборе — 21214-3724036.
Лист 8. Схема электрических соединений жгута проводов переднего в сборе автомобилей семейства 4х4 (21214, 2131)
Лист 9. Перечень элементов схемы электрических соединений жгута проводов переднего в сборе автомобилей семейства LADA 4×4 (21214, 2131)
1 — фара правая;
2 — дополнительное реле стартера;
3 — колодка жгута переднего к жгуту панели приборов;
4 — колодка жгута переднего к жгуту панели приборов;
5 — датчик температуры охлаждающей жидкости;
6 — датчик контрольной лампы давления масла;
7 — сигнал звуковой;
8 — датчик уровня тормозной жидкости;
9 — фара левая;
10 — колодки жгута переднего и жгута подфарника и бокового указателя поворота правого
11 — колодки жгута переднего и электродвигателя стеклоочистители;
12 — электродвигатель стеклоочистителя;
13 — колодки жгута переднего брызговика и провода соединительного стартера;
14 — стартер;
15 — батарея аккумуляторная;
16 — генератор;
17
18 — электродвигатель омывателей;
19 — колодки жгута переднего и жгута подфарника и бокового указателя поворота левого;
20 — боковой указатель поворота правый;
21 — подфарник правый;
22 — подфарник левый;
23 — боковой указатель поворота левый.
Читайте также: Какие у бмв надежные моторы современные
A1, A2 — точки заземлении жгута проводов переднего.
A3 — точка заземления провода массы капота.
А4, А5 — точки заземления и провода соединительного двигатели с аккумуляторной батареей и корпусом.
Жгут проводов передний в сборе — 21214-3724010-71.
Жгут проводов подфарника и бокового указателя поворота правый в сборе — 21213-3724020.
Жгут проводов подфарника и бокового указателя поворота левый в сборе — 21213-3724021.
Жгут проводов соединительный аккумуляторной батареи и стартера в сборе — 21213-3724070-11.
Провод соединительный генератора и переднего жгута в сборе — 21214-3724068.
Провод соединительный стартера и переднего жгута в сборе — 2101-3724060.
Провод соединительный двигателя с аккумуляторной батареей и корпусом в сборе 21214-3724080-21.
Провод массы капота в сборе 21213-3724091.
Лист 10. Схема электрических соединений жгута проводов заднего в сборе автомобилей семейства 4х4 (21214)
1 — колодки жгута заднего к жгуту панели приборов;
2 — колодки жгута заднего к жгуту панели приборов;
3 — колодка жгута заднего к жгуту системы зажигания;
4 — включатель плафона освещения салона в стойке двери водителя;
5 — включатель плафона освещения салона в стойке двери пассажира;
6 — плафон освещения салона левый;
7 — плафон освещения салона правый;
8 — электробензонасос с датчиком указателя уровня топлива;
9 — элемент от обогрева заднего стекла;
10 — дополнительный сигнал торможения;
11 — фонарь правый;
12 — фонарь левый;
13 — фонарь освещения номерного знака;
14 — фонарь освещения номерного знака;
15 — электродвигатель очистителя заднего стекла;
16 — электродвигатель омывателя заднего стекла.
А1 — точка заземления провода массы обогрева заднего стекла.
А2 — точка заземления фонаря правого.
A3 — точка заземлении фонаря левого.
А4 — точка заземлении жгуга проводов корпуса фонарей освещения
номерного знака.
А5-А8 — точки заземлении жгута проводов заднего в сборе.
Жгут проводов задний в сборе — 2I214-3724210-10.
Жгут проводов корпуса фонарей освещения номерного знака в сборе — 21214-3724214.
Провод массы обогрева заднего стекла 21214-3724094.
Лист 11. Схема электрических соединений жгута проводов заднего в сборе автомобилей семейства 4х4 (2131)
1 — колодка жгута заднего к жгуту панели приборов;
2 — колодка жгута заднего к жгуту панели приборов;
3 — включатель плафона освещения салона в стойке двери водителя;
4 — включатель плафона освещения салона в стойке правой передней двери;
5 — включатель плафона освещения салона в стойке правой задней двери;
6 — включатель плафона освещения салона в стойке левой задней двери;
7 — плафон освещения салона;
8 — колодки жгута заднего и жгута датчика уровня топлива;
9 — элемент обогрева заднего стекла;
10 — дополнительный сигнал торможения;
11 — фонарь правый;
12 — фонарь левый;
13 — электробензонасос с датчиком указателя уровня топлива;
14 — колодка жгута заднего к жгуту системы зажигания;
15 — фонарь освещения номерного знака;
16 — фонарь освещения номерного знака;
17 — электродвигатель очистителя заднего стекла;
18 — электродвигатель омывателя заднего стекла.
А1 — точка заземления плафона освещения салона.
А2 — точка заземления провода массы обогрева заднего стекла.
A3 — точка заземления фонаря правого.
А4 — точка заземления фонаря левого.
А5 — точка заземления жгута проводов датчика уровня топлива в сборе.
А6 — точка заземления жгута проводов корпуса фонарей освещения номерного знака.
А7 — точка заземления жгута проводов заднего в сборе. Жгут проводов корпуса фонарей освещения номерного знака в сборе -21214-3724214.
Жгут проводов датчика уровня топлива в сборе — 2131-3724037 Жгут проводов задний в сборе — 2131-3724210-20. Провод массы обогрева заднего стекла 21214-3724094.
Лист 12. Приложение А. Схема электрическая принципиальная комбинации приборов автомобилей семейства Лада 4х4 (21214, 2131)
Лист 13. Продолжение Приложения А. Назначение контактов колодок комбинации приборов автомобилей семейства LADA 4X4 (21214, 2131)
- Свежие записи
- Чем отличается двухтактный мотор от четырехтактного
- Сколько масла заливать в редуктор мотоблока
- Какие моторы бывают у стиральных машин
- Какие валы отсутствуют в двухвальной кпп
- Как снять стопорную шайбу с вала
🎬 Видео
Подключение мотора стеклоочистителя на авто от иномарки.Скачать
Моторчик дворников от ваз2110 на НивуСкачать
не работают дворники на ниве алгоритм действийСкачать
Мотор дворников ВАЗ 2110 в Ниву (21213)Скачать
Дворники на ниву 2121, с мотором дворников от десятки!!!Скачать
Нива электропроводка. Не работают дворники,пропала приборка. дело в проводке моторчика дворниковСкачать
правильная установка мотора дворников на трапецииСкачать
Не работают дворники на НивеСкачать
Доработка дворников Нива, реле с паузойСкачать
ЭУР ВАЗ2121 / подключение подрулевого Toyota и моторчика дворников ВАЗ 2101-2121 всех типов.Скачать
Гараж 56: Замена моторчика дворников Нива. ВАЗ 21213.Скачать
Важно знать при установке мотора стеклоочистителя, приора, ваз 2110,11,12Скачать
Как установить трапецию своими руками? Устанавливаем трапецию стеклоочистителей!Скачать
*ДВОРНИКИ Ваз классика, не правильная работа прерывистого положения стеклоочистителя,ремонтСкачать
Подключение стеклоочистителя(дворников) на КамазСкачать
Стеклоочиститель передний ВАЗ Гранта,Калина,Приора. Как проверить, разобрать. Хрустит.Скачать
что делать если не работают дворники на классике!)Скачать
