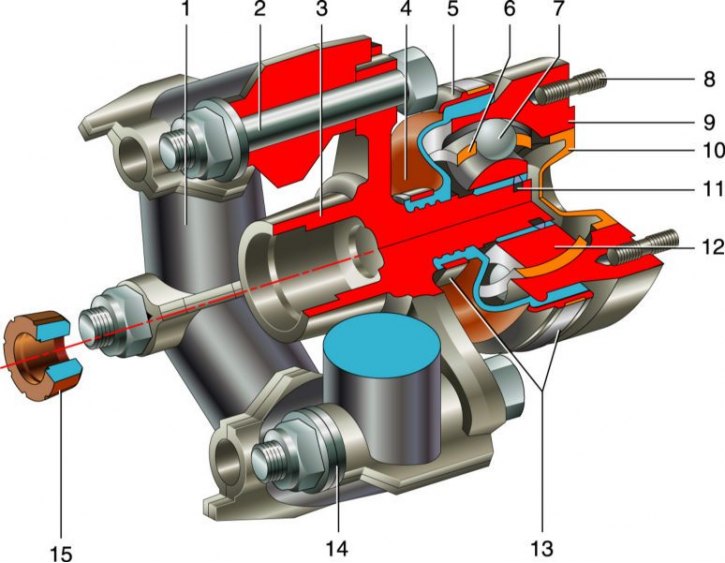

Промежуточный вал: 1 – эластичная муфта; 2 – болт крепления эластичной муфты; 3 – фланец эластичной муфты; 4 – защитный чехол; 5 – кожух; 6 – сепаратор; 7 – шарик; 8 – шпилька крепления корпуса шарнира к фланцу раздаточной коробки; 9 – корпус шарнира; 10 – заглушка; 11 – стопорное кольцо; 12 – обойма шарнира; 13 – хомуты; 14 – балансировочная шайба; 15 – центрирующая втулка.
Промежуточный вал передает крутящий момент от вторичного вала коробки передач на ведущий вал раздаточной коробки. Он состоит из эластичной муфты, фланца и шарнира равных угловых скоростей. Промежуточный вал центрируется на вторичном валу коробки передач резиновой втулкой.
Эластичная муфта состоит из шести стальных вкладышей, соединенных резиновыми перемычками. За счет своей упругости муфта гасит рывки в трансмиссии автомобиля. Эластичная муфта крепится к фланцу вторичного вала тремя болтами, пропущенными сквозь отверстия во вкладышах. Три других отверстия служат для крепления муфты к фланцу на промежуточном валу. Под гайками болтов расположены балансировочные шайбы. При разборке отмечаем их расположение, чтобы потом установить на прежние места. Чтобы не нарушать балансировку, отмечаем взаимное расположение и других деталей промежуточного вала.
На шлицевой конец фланца эластичной муфты надет шарнир равных угловых скоростей. Его устройство аналогично наружному шарниру привода переднего колеса (см. Приводы передних колес). От смещения шарнир зафиксирован стопорным кольцом, расположенным в проточке на валу фланца. От попадания грязи шарнир защищен резиновым гофрированным чехлом и пластмассовой заглушкой в заднем торце корпуса шарнира. Чехол закреплен на валу фланца и корпусе шарнира специальными хомутами с замками. Под большим хомутом (на корпусе шарнира) расположен защитный пластмассовый кожух.
Видео:Причина вибрации промежуточного вала ВАЗ 2121 НИВА LADA NIVAСкачать
Особенности конструкции и ремонта промежуточного вала ВАЗ-21213
Промежуточный вал передает крутящий момент от вторичного вала коробки передач на ведущий вал раздаточной коробки
Он состоит из эластичной муфты, фланца и шарнира равных угловых скоростей.
Промежуточный вал центрируется на вторичном валу коробки передач резиновой втулкой.
Эластичная муфта позволяет передавать крутящий момент при незначительных изменениях угла между валами коробки передач и раздаточной коробки, предохраняет детали трансмиссии от динамических ударов и снижает шум и вибрации карданной передачи при работе.
Эластичная муфта состоит из шести стальных вкладышей, соединенных резиновыми перемычками.
За счет своей упругости муфта гасит рывки в трансмиссии автомобиля.
Эластичная муфта крепится к фланцу вторичного вала тремя болтами, пропущенными сквозь отверстия во вкладышах.
Читайте также: Приводные валы для toyota camry
Три других отверстия служат для крепления муфты к фланцу на промежуточном валу. Под гайками болтов расположены балансировочные шайбы.
При разборке отмечаем их расположение, чтобы потом установить на прежние места. Чтобы не нарушать балансировку, отмечаем взаимное расположение и других деталей промежуточного вала.
На шлицевой конец фланца эластичной муфты надет шарнир равных угловых скоростей.
Его устройство аналогично наружному шарниру привода переднего колеса. От смещения шарнир зафиксирован стопорным кольцом, расположенным в проточке на валу фланца.
От попадания грязи шарнир защищен резиновым гофрированным чехлом и пластмассовой заглушкой в заднем торце корпуса шарнира. Чехол закреплен на валу фланца и корпусе шарнира специальными хомутами с замками.
Под большим хомутом (на корпусе шарнира) расположен защитный пластмассовый кожух.
На первых моделях ВАЗ-2121 вместо шарнира равных угловых скоростей ставилась крестовина.
Видео:Замена фланца коробки ВАЗ 2121 НИВА. Переборка промвала. По схеме никто не делает?!Скачать
Снятие промежуточного вала
Снимаем раздаточную коробку в сборе с промежуточным валом (см. Снятие раздаточной коробки).
Удерживая вал от проворачивания отверткой, ключом «на 13» отворачиваем четыре гайки крепления промежуточного вала к фланцу раздаточной коробки
Снимаем промежуточный вал. Устанавливаем промежуточный вал на раздаточную коробку в обратной последовательности.
3. Перед установкой промежуточного вала в сборе с раздаточной коробкой, проверяем состояние резиновой центрирующей втулки, расположенной на фланце вторичного вала коробки передач
Видео:Регулировка промежуточного вала на НИВЕСкачать
Разборка промежуточного вала
Промежуточный вал разбираем для замены эластичной (резиновой) муфты или шарнира равных угловых скоростей.
Помечаем расположение муфты относительно фланца, а также число и расположение балансировочных шайб относительно муфты.
Удерживая болты от проворачивания ключом «на 19», головкой той же размерности отворачиваем три гайки.
Разъединяем муфту и фланец.
Поворачивая шарнир, вынимаем болты из отверстий фланца эластичной муфты.
Поддев отверткой, вынимаем пластиковую заглушку.
Сжав хомут раздвижными пассатижами, снимаем его.
Сдвигаем отверткой пластиковый кожух
Снимаем резиновый защитный чехол с корпуса шарнира равных угловых скоростей.
Располагаем, корпус шарнира на раскрытых губках тисков и, нанося удары через выколотку из мягкого металла по торцу фланца эластичной муфты, выбиваем фланец.
Разъединяем шарнир и фланец.
Стягиваем пластиковый кожух с резинового чехла.
Оттянув резиновый чехол, сжимаем хомут раздвижными пассатижами и снимаем его
Снимаем резиновый защитный чехол
Поддев отверткой, снимаем стопорное кольцо шарнира
Разборка и оценка состояния деталей шарнира аналогичны соответствующим операциям, описанным в статье – «Ремонт приводов передних колес».
Читайте также: Упругий мертвый ход вала
Собираем промежуточный вал в обратной последовательности.
В перебранный или новый шарнир закладываем 20 см 3 смазки ШРУС-4.
Перед соединением шарнира с фланцем эластичной муфты устанавливаем малый хомут резинового защитного чехла.
Напрессовываем шарнир на фланец, нанося удары через отрезок трубы по обойме шарнира
Перед установкой резиновой муфты обжимаем ее хомутом
Бывшую в употреблении муфту располагаем по меткам относительно фланца.
Прежние балансировочные шайбы располагаем по меткам относительно муфты.
При установке новой муфты может потребоваться балансировка вала в сборе.
Моменты затяжки промежуточного вала:
Гайка болта крепления эластичной муфты к фланцам М12×1,25 — 57,8-71,5 Нм (5,9-7,3 кгс·м)
Гайка крепления корпуса шарнира к фланцу ведущего вала раздаточной коробки М8 — 27,4-34,3 Нм (2,8-3,5 кгс·м)
Видео:нива замена промежуточного вала между кпп и раздаткойСкачать
Схема промежуточного вала ваз 2121
Промежуточный вал передает крутящий момент от вторичного вала коробки передач на ведущий вал раздаточной коробки
Он состоит из эластичной муфты, фланца и шарнира равных угловых скоростей.
Промежуточный вал центрируется на вторичном валу коробки передач резиновой втулкой.
Эластичная муфта позволяет передавать крутящий момент при незначительных изменениях угла между валами коробки передач и раздаточной коробки, предохраняет детали трансмиссии от динамических ударов и снижает шум и вибрации карданной передачи при работе.
Эластичная муфта состоит из шести стальных вкладышей, соединенных резиновыми перемычками.
За счет своей упругости муфта гасит рывки в трансмиссии автомобиля.
Эластичная муфта крепится к фланцу вторичного вала тремя болтами, пропущенными сквозь отверстия во вкладышах.
Три других отверстия служат для крепления муфты к фланцу на промежуточном валу. Под гайками болтов расположены балансировочные шайбы.
При разборке отмечаем их расположение, чтобы потом установить на прежние места.
Чтобы не нарушать балансировку, отмечаем взаимное расположение и других деталей промежуточного вала.
На шлицевой конец фланца эластичной муфты надет шарнир равных угловых скоростей. Его устройство аналогично наружному шарниру привода переднего колеса.
От смещения шарнир зафиксирован стопорным кольцом, расположенным в проточке на валу фланца.
От попадания грязи шарнир защищен резиновым гофрированным чехлом и пластмассовой заглушкой в заднем торце корпуса шарнира.
Чехол закреплен на валу фланца и корпусе шарнира специальными хомутами с замками.
Под большим хомутом (на корпусе шарнира) расположен защитный пластмассовый кожух.
На первых моделях ВАЗ-2121 вместо шарнира равных угловых скоростей ставилась крестовина.
Читайте также: Как найти угловую скорость вращения коленчатого вала
Видео:Центрирование раздаточной коробки промежуточный вал НиваСкачать
Снятие промежуточного вала
Снимаем раздаточную коробку в сборе с промежуточным валом (см. Снятие раздаточной коробки).
Удерживая вал от проворачивания отверткой, ключом «на 13» отворачиваем четыре гайки крепления промежуточного вала к фланцу раздаточной коробки.
2. Снимаем промежуточный вал.
Устанавливаем промежуточный вал на раздаточную коробку в обратной последовательности.
3. Перед установкой промежуточного вала в сборе с раздаточной коробкой, проверяем состояние резиновой центрирующей втулки, расположенной на фланце вторичного вала коробки передач.
Видео:Промежуточный карданный вал Нива, промвал на шрусах ниваСкачать
Разборка промежуточного вала
Промежуточный вал разбираем для замены эластичной (резиновой) муфты или шарнира равных угловых скоростей.
1. Помечаем расположение муфты относительно фланца, а также число и расположение балансировочных шайб относительно муфты.
2. Удерживая болты от проворачивания ключом «на 19», головкой той же размерности отворачиваем три гайки.
3. Разъединяем муфту и фланец.
4. Поворачивая шарнир, вынимаем болты из отверстий фланца эластичной муфты.
5. Поддев отверткой, вынимаем пластиковую заглушку.
6. Сжав хомут раздвижными пассатижами, снимаем его.
7. Сдвигаем отверткой пластиковый кожух
8. Снимаем резиновый защитный чехол с корпуса шарнира равных угловых скоростей
9. Располагаем, корпус шарнира на раскрытых губках тисков и, нанося удары через выколотку из мягкого металла по торцу фланца эластичной муфты, выбиваем фланец.
10. Разъединяем шарнир и фланец.
11. Стягиваем пластиковый кожух с резинового чехла.
12. Оттянув резиновый чехол, сжимаем хомут раздвижными пассатижами и снимаем его
13. Снимаем резиновый защитный чехол
14. Поддев отверткой, снимаем стопорное кольцо шарнира
Разборка и оценка состояния деталей шарнира аналогичны соответствующим операциям, описанным в статье – «Ремонт приводов передних колес».
Собираем промежуточный вал в обратной последовательности.
В перебранный или новый шарнир закладываем 20 см 3 смазки ШРУС-4.
Перед соединением шарнира с фланцем эластичной муфты устанавливаем малый хомут резинового защитного чехла.
15. Напрессовываем шарнир на фланец, нанося удары через отрезок трубы по обойме шарнира
16. Перед установкой резиновой муфты обжимаем ее хомутом
Бывшую в употреблении муфту располагаем по меткам относительно фланца.
Прежние балансировочные шайбы располагаем по меткам относительно муфты.
При установке новой муфты может потребоваться балансировка вала в сборе.
Моменты затяжки промежуточного вала
Гайка болта крепления эластичной муфты к фланцам М12×1,25 — 57,8-71,5 Нм (5,9-7,3 кгс·м)
Гайка крепления корпуса шарнира к фланцу ведущего вала раздаточной коробки М8 — 27,4-34,3 Нм (2,8-3,5 кгс·м)
