Схема редуктора сб 138б

Редуктор СБ-138Б .57.000 (СБ-138Б .37.000) является одной из рабочих частей бетоносмесителя (бетономешалки), приводящего в движение ротор (привода) СБ-138Б.63.000, который замешивает раствор. Деталь универсальна для применения на оборудовании следующих марок:

Основной функцией редуктора является передача через валы, шестерни и зубчатые колеса крутящего момента от электрического двигателя к ротору. В результате производится принудительное вращение установки. За счет разности в диаметре планетарных шестеренок и зубчатой сцепки, редуктор увеличивает мощность вращения ротора смесителя передающаяся от электродвигателя.

Материалами для запчастей при изготовлении редуктора служат:

• чугунное литье марок СЧ15-20;
• стальное литье из нелегированных марок стали серий 25Л и 45Л;
• стальные трубы серии 20;
• стальной уголок серии 3;
• стальные шестигранники серии 45;
• резиновые прокладки и уплотнители;
• полиэтилен и паронит;
• крепежные метизы.

«Камский Завод бетонных установок» предлагает приобрести редуктор из высококачественного сырья, который прослужит рабочий цикл в 2 года или выработку 180 тыс. кубометров бетонного раствора.

Условия оплаты Редуктор СБ-138Б.57.000, Вы выбираете самостоятельно:

• безналичный расчет;
• наличный расчет;
• электронный расчет.

При безналичном платеже оплата производитится на основании выставленного нами счета. Данный способ расчета используется для взаиморасчетов с юридическими лицами и индивидуальными предпринимателями. Возможны расчеты с НДС и без НДС.

Оплата наличными возможна в валюте Российской Федерации.

Оплата банковскими картами: возможна оплата по картам Visa, MasterCard, Maestro и МИР через терминал.

Отсрочка платежа: Мы готовы рассмотреть вариант оплаты с отсрочкой платежа, согласовав его предварительно. Положительное решение принимается для постоянных клиентов и при предоставлении имущественного залога.

Мы гарантируем индивидуальный подход к каждому клиенту, поиск компромиссных и наиболее оптимальных решений с целью удовлетворения тех задач, которые ставит перед нами клиент.

Для соглсования условий доставки Редуктор СБ-138Б.57.000, вам необходимо связаться с менеджером и оформить заказ.

Заказанную продукцию Вы можете забрать самостоятельно со склада компании. Схема проезда до склада указана на странице «Контакты».

Отгрузка оплаченной продукции осуществляется транспортной компанией по выбору клиента:

• Энергия;
• ПЭК;
• Деловые линии;
• КИТ;
• ЖелДорЭкспедиция (вагоном или контейнером);
• Экспресс-Авто;
• Байкал-Сервис;
• РАТЭК;
• ГлавДоставка/

Доставка крупногабаритной продукции согласовывается с каждым клиентом индивидуально.

Наша компания осуществляет поставку продукции по России, Белоруссии, Казахстану, Узбекистану, Киргизии, Таджикистану, Азербайджану и Армении.

Видео:Работа мешалки СБ 138Скачать

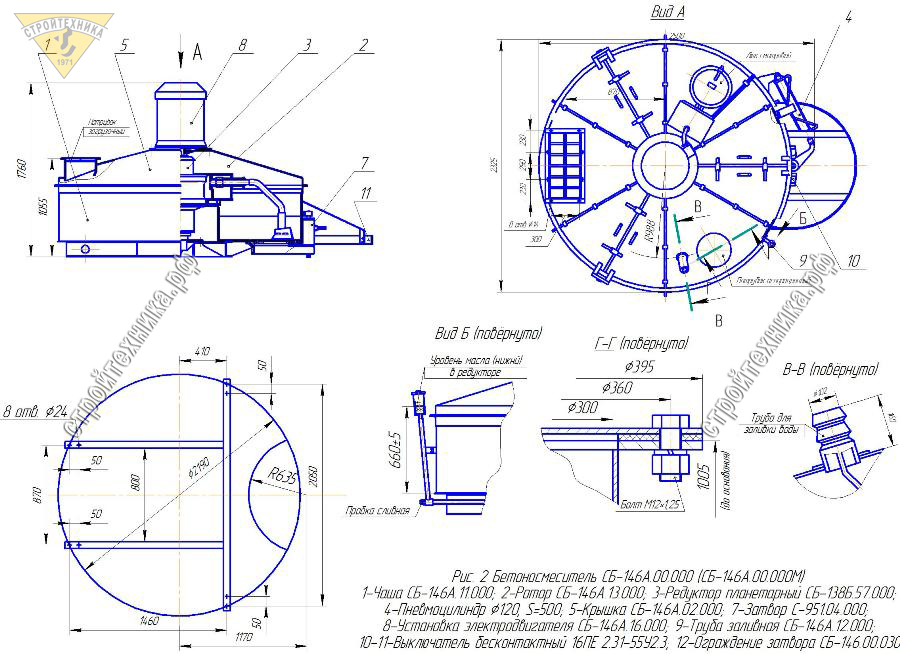

Бетоносмеситель принудительного перемешивания СБ-138 Б и СБ-146 А

Бетоносмесители принудительного типа СБ-138 Б и СБ-146 А предназначены для приготовления бетонных смесей, строительных растворов, а также сухих компонентов в технологических линиях заводов производства сборного железобетона, бетонорастворных узлов и бетоносмесительных установок.

Конструктивно, бетоносмесители серии СБ классифицируются, как принудительные роторные смесители с вертикальным валом, тарельчатого вида, они относятся к оборудованию с циклическим рабочим процессом. Привод от электродвигателя к ротору с перемешивающими лопастями осуществляется посредством планетарного редуктора.

Все внутренние рабочие поверхности смесителя, испытывающие повышенный износ от динамического и абразивного воздействия материала, имеют сменную броневую защиту. Комплект лопастей и скребков рассчитан на замену при наработке от 15 до 30 тысяч кубов готовой смеси, в зависимости от плотности бетона, водоцементного соотношения и вида заполнителя. См. раздел запчасти к СБ-138.

Технические характеристики бетоносмесителей СБ-138 Б и СБ-146:

Принудительный бетоносмеситель СБ-138 БМ имеет в комплекте пульт управления пневмоцилиндром шиберного затвора, модель без пульта имеет индекс 138-Б. Все смесители оборудованы пневматикой фирмы Камоцци (Camozzi, Италия).

В комплект заводской поставки входит специальный каркас-подставка для транспортировки смесителя (для обеспечения допустимого габарита автотранспорта).

ПО Стройтехника предлагает на продажу новые бетоносмесители со склада завода, а также запасные части к ним. В ассортименте запчастей к смесителям СБ-138 БМ и СБ-146 А — броня, скребки, лопасти, лопастедержатели, редукторы, сателлиты, роторы, пневмоцилиндры, другие элементы и агрегаты.

Видео:Ремонт редуктора автобетоносмесителяСкачать

Редуктор бетоносмесителя в сборе СБ-138Б.77.000

Товар в наличии
Редуктор новый.
Доставка во все регионы РФ и ТС или самовывоз.

Совместимость с бетоносмесителями СБ-138Б, СБ-138БМ, СБ-146А.

Редуктор бетоносмесителя СБ-138Б.77.000 планетарный используется для передачи крутящего момента от электродвигателя на ротор бетоносмесителя.

В качестве материала для зубчатых колес редуктора бетоносмесителя СБ-138Б.77.000 примененяются высокопрочные материалы типа 18ХГТ с цементацией и 40Х с закалкой ТВЧ.

Планетарный редуктор СБ-138Б.77.000 представляет собой двухступенчатый планетарный редуктор с неподвижным валом и вращающимся корпусом. Водило первой ступени устанавливается жестко на двух подшипниках. Крутящий момент с первой на вторую ступень редуктора СБ-138Б.77.000 передается через двойную зубчатую муфту, что предотвращает негативные воздействия первой ступени на вторую. Для компенсации крайне высоких механических нагрузок и предотвращения заклинивания зубчатый венец первой ступени выполнен плавающим.

Передача крутящего момента рабочего органу (ротору) бетоносмесителя осуществляется через корпус редуктора.

Почему заказчики решают купить редуктор бетоносмесителя СБ-138Б.77.000 с доставкой?

Преимущества универсального модульного редуктора планетарного в сравнении с аналогами:

• водило первой ступени устанавливается жестко на двух подшипниках, что повышает ресурс ступени редуктора,
• двойная зубчатая муфта для устранения вредных воздействий первой ступени редуктора на вторую,
• повышенная точность зубчатых колес с последующей термообработкой и шлифовкой зубьев.

ООО БетонМашСервис является эксклюзивным представителем ЧАО Бетонмаш на территории Российской Федерации. Наши сотрудники прошли обучение на заводе-производителе, поэтому имеют необходимую квалификацию. Мы проконсультируем как для подборе необходимого оборудования, так и устранения сложностей при его установке. Опыт работы на различных машиностроительных предприятиях в течение более 10 лет позволяет нашим сотрудникам решать как задачи по подбору оборудования, так и модернизации имеющихся бетоносмесителей и бетонных заводов сторонних производителей.

На редукторы планетарные распространяется гарантия 1 год от ООО БетонМашСервис. Мы продаем новое бетоносмесительное оборудование (бетонные заводы, бетоносмесители и пр.) и полный спектр запчастей к ним — от болтов до крупноразмерных запасных частей, таких как ротор бетоносмесителя, для оборудования, выпущенного с 1990 года.

Купить редуктор бетоносмесителя СБ-138Б.77.000 с доставкой или самовывозом из Наро-Фоминска можно, нажав кнопку «Заказать» в верхней части экрана или позвонив нам по телефону.

Видео:Венец СБ.138Б.57.017 редуктора бетоносмесителяСкачать

Чертежи, проекты, 3D модели.

Видео:Устройство планетарного редуктора. Принцип работы и конструкция редуктора.Скачать

Как тут качать.

Основные программы для работы
с чертежами, опубликованными на сайте:
• КОМПАС-3D • AutoCAD
• SolidWorks • T-FLEX CAD

Состав: Приспособление для контроля биения (СБ)

Софт: Autodesk Inventor 2014

Состав: два чертежа и записка

Состав: Ниже изложен расчёт усилий на рабочем оборудовании одноковшового экскаватора — механической лопаты ЭКГ-5А.

Софт: Autodesk Inventor 2015

Состав: Кантователь боковин тележек (СБ)

Состав: Снаряд 53-ОФ-350 (СБ), Деталировка (взрыватель, корпус, заряд ВВ, заряд ВВ, ведущий поясок), Спецификация, ТС

Состав: Чертеж кожухотрубного теплообменника общего вида

Состав: Изометрия, План 6-9 этажа; Разрез 1-1, План перекрытий, Фасад 18-1; Фасад Д-А; План 2-5 этажа, Фасад 1-18; План 1 этажа; Генеральный план; Условные обозначения; Экспликация зданий и сооружений; Технико-экономические показатели, Календарный план производства работ, Стройгенплан, Технологическая карта на устройство кровли, Технологическая карта на кирпичную кладку, Технологическая карта на монтаж, Технологическая карта на устройство фундамента, Узлы, План фундамента, План кровли, ПЗ

Состав: Комплект АР. Планы, фасады, разрез, план кровли, спецификации элементов , записка.

Видео:Ремонт бетоносмеситель сб -136-б . /4Скачать

Схема редуктора сб 138б

Принудительный бетоносмеситель НО-1510(БП-33) хорошо подходит для лабораторных исследований бетона и растворов. Также, может применяться для любых работ с малыми объемами, например для изготовления мелкоштучных бетонных изделий. На нем можно приготавливать любые (жесткие и пластичные ) смеси.

Этот принудительный бетоносмеситель изготовлен в виде цилиндра. Вал, на котором установлены два лопастедержателя, вертикальный. На лопастедержателях установлены лопасти и скребки.Вал проходит через внутренний цилиндр и приводится в действие электродвигателем через редуктор. Редуктор и электродвигатель закреплены под чашей бетономешалки. Для удобства выгрузки бетонной или растворной смеси чаша бетоносмесителя установлена на ножках. В дне чаши устроен затвор, который открывается с помощью рукоятки. Компоненты бетонной смеси загружаются сверху. Лопасти вращаясь перемешивают их. Выдача бетона производится с помощью затвора. Затвор отодвигается рукояткой и смесь выливается в тару для раствора. Может применяться как лабораторный.

Габариты 1150х870х830. Вес 230 кг. Мощность 2,2 кВт 380 В. Крупность заполнителя до 40 мм. Загрузка 50 л, выход 33 л.

Видео:Ремонт бетоносмеситель сб -136-б . /1Скачать

Здравствуйте, если вам срочно понадобился наш товар или нужна консультация по нашей тематике мы всегда готовы вам помочь.

Видео:бетономешалка сб138бСкачать

Вы можете написать нам по электронной почте info@uptk.su и uptk954@yandex.ru ,

Видео:Ремонт бетоносмеситель сб -136-б . /2Скачать

если вам не доступен этот способ связи, вы можете позвонить по телефонам +79161138033,

Видео:Сборка планетарного редуктораСкачать

либо +79166275853.

Видео:Бортовой редуктор моста. Как устроен и как работает колесный планетарный редукторСкачать

Мы попробуем вам помочь: выпишем счёт, проконсультируем, попытаемся организовать доставку либо отгрузку товара с нашего склада, если это не будет нарушать принятых властями правил.

Бетоносмеситель принудительного действия БП-250(НО-1643) предназначен для приготовления бетона и раствора любой консистенции. Привод снизу , хороший доступ к чаше , установка чаши на ногах делают этот смеситель удобным в работе.Это достигнуто за счёт установки привода бетоносмесителя снизу. Открывание затвора производится вручную с помощью рукоятки.

Привод бетоносмесителя состоит из редуктора и электродвигателя. Вращение от электродвигателя на вал редуктора передается ремнями. Внутри чаши бетоносмесителя на вертикальном валу установлены лопастедержатели. На них закреплены лопасти и боковые скребки. Компоненты бетонной смеси загружаются в бетономешалку сверху. Лопасти вращаются по дну чаши бетоносмесителя и перемешивают смесь. Боковые скребки очищают вертикальные стенки чаши бетоносмесителя и усиливают перемешивание. Принудительные бетоносмесители незаменимы при приготовлении жестких растворов и бетона и являются универсальными, потому что могут быть использованы и для приготовления пластичных составов. Бетоносмеситель БП-250 незаменим при изготовлении мелкоштучных бетонных изделий ( блоков, плитки )и может быть использован в составе цеха в комплекте с вибростолом и формами.

Габариты 1400х1350х1100. Вес 680 кг .Мощность 5,5 кВт. Загрузка 250 л, выход 165 л Крупность заполнителя до 40 мм. Частота вращения рабочего органа 36 об/мин.

Принудительный бетоносмеситель СБ-80А-04 предназначен для перемешивания любых типов бетонов и растворов. Надежный лопастной аппарат роторного типа и расположением редуктора сверху делает этот бетоносмеситель надежным и удобным в обслуживании. Ременной привод вращения редуктора и соответственно ротора бетоносмесителя обеспечивают надежное перемешивание. На приводном валу ротора установлена муфта безопасности, которая предохраняет редуктор бетоносмесителя от аварии. Затвор прямоугольной формы открывается с помощью рукоятки. Дно бетоносмесителя облицовано броней.

Габариты 1400х1550х1300. Вес 500 кг. Мощность 4.0 кВт, 380 В. Загрузка 250 л, выход 165 л.

Бетоносмеситель принудительный СБ-80А-02 предназначен для перемешивания бетона и раствора любой консистенции. Перемешивающий агрегат состоит из мощных лопастедержателей. На крышке бетоносмесителя установлен надежный редуктор.Бетоносмеситель для удобства работы (чтобы загружать бадьи или ящики) можно установить на эстакаду высотой до 2.4м. При этом загрузка материалов механизирована.На бетоносмесителе установлен скиповый подъемник. Емкость скипа можно использовать как объемный дозатор.Затвор бетоносмесителя квадратный,открывается ручкой.

Габариты 1910х1550х2070. Вес 990 кг.Мощность 7 кВт. Загрузка 250 л Выход 130 л.

Бетоносмеситель принудительного действия БС-4 предназначен для перемешивания бетона и раствора. Затвор расположен на боковой стенке. Открывается с помощью рукоятки вручную. Горизонтальный вал с лопастями обеспечивает хорошее перемешивание. Высокая ремонтопригодность.

Габариты 1400х940х1470. Вес 450 кг. Заполнитель до 40 мм. Мощность 3кВт. Скорость вращения вала 30 об/мин. Загрузка 400 л. Выход 300 л.

Бетоносмеситель принудительный СБ-80А-05 предназначен для перемешивания бетона и раствора любой консистенции.Перемешивающий агрегат состоит из мощных лопастедержателей. Редуктор приводится во вращение ременным приводом. На выходном валу редуктора для соединения с ротором и предохранения вращающихся частей от излома установлена предохранительная муфта.На крышке бетоносмесителя установлен надежный редуктор.Затвор бетоносмесителя квадратный,открывается ручкой.

Габариты 11700х1850х1300. Вес 1000 кг.Мощность 5.5к Вт. Загрузка 375 л Выход 250 л.

Бетоносмеситель принудительного действия БС-5 предназначен для перемешивания бетона и строительных растворов. Затвор расположен на боковой стенке. Открывается затвор растворосмесителя с помощью рукоятки вручную. Горизонтальный вал с лопастями обеспечивает хорошее принудительное перемешивание. Привод растворосмесителя выполнен на боковой стенке. От электродвигателя вращение передается с помощью шкивов и ремней на редуктор стандартного исполнения, что значительно повышает ремонтопригодность и надежность растворосмесителя.

Габариты 1750х1010х1470. Вес 600 кг. Заполнитель до 40 мм. Мощность 5.5 кВт. Скорость вращения вала 30 об/мин. Загрузка 500 л. Выход 400 л.

Бетоносмеситель принудительный СБ-80А-06 предназначен для перемешивания бетона и раствора любой консистенции. Перемешивающий агрегат состоит из мощных лопастедержателей. На них установлены лопасти и боковые скребки, очищающие внутреннюю и наружную стенки бетоносмесителя. На крышке бетоносмесителя установлен надежный редуктор, который приводится во вращение с помощью ременной передачи. Затвор бетоносмесителя секторный,открывается пневмоцилиндром.

Толщина боковой стенки чаши бетоносмесителя — 6 мм, толщина дна чаши — 8 мм.

Габариты 1710х1850х1300. Вес 1000 кг. Мощность 5.5 кВт. Загрузка 375 л выход 250 л.

Бетоносмеситель принудительный СБ-80А-03 со скипом предназначен для перемешивания бетона и раствора любой консистенции. На перемешивающем агрегате установлены мощные лопастедержатели с лопастями. На крышке бетоносмесителя установлен надежный редуктор. Затвор бетоносмесителя прямоугольной формы,открывается рукояткой вручную. Наличие скипового подъемника позволяет устанавливать бетоносмеситель на эстакаде для загрузки бадей,ящиков или прессов. Ящик скипа можно использовать как объемный дозатор при загрузке компонентов.

Габариты 2310х2100х2070. Вес 1200 кг.Мощность 9.5 кВт. Загрузка 375 л выход 250 л.

Бетоносмеситель принудительный СБ-80А-10 со скипом предназначен для перемешивания бетона и раствора любой консистенции. На перемешивающем агрегате установлены мощные лопастедержатели с лопастями. На боковых кронштейнах установлены скребки, очищающие боковые стенки чаши бетоносмесителя. На крышке бетоносмесителя установлен надежный редуктор. Затвор бетоносмесителя секторный,открывается с помощью пневмоцилиндра,что позволяет применять этот бетоносмеситель в автоматизированных бетоносмесительных узлах и заводах по производству раствора. Наличие скипового подъемника позволяет устанавливать бетоносмеситель на эстакаде для загрузки бадей для бетона, ящиков для раствора или прессов. Ящик скипа можно использовать как объемный дозатор при загрузке компонентов.

Габариты 2310х2100х2070. Вес 1200 кг.Мощность 9.5 кВт. Загрузка 375 л, выход 250 л.

Принудительный бетоносмеситель БС-1М одновальный предназначен для установки в бетоносмесительные узлы. Чаша оборудована броней. Затвор открывается с помощью пневматики. Вал расположен горизонтально.

Габариты 3810х1700х1670. Вес 3900 кг. Мощность 30 кВт. Загрузка 2400 л. Выход 1600 л.

Бетоносмеситель принудительный СБ-80А-08 предназначен для перемешивания бетона и раствора любой консистенции. На перемешивающем агрегате установлены мощные лопастедержатели с лопастями. На боковых кронштейнах установлены скребки, очищающие боковые стенки чаши бетоносмесителя. На крышке бетоносмесителя установлен надежный редуктор. Затвор бетоносмесителя секторный,открывается с помощью пневмоцилиндра, что позволяет применять этот бетоносмеситель в автоматизированных бетоносмесительных узлах.

Габариты 2410х1910х1600. Вес 1300 кг. Мощность 7.5 кВт. Загрузка 500 л, выход 330 л.

Бетоносмеситель принудительный СБ-80А-09 предназначен для перемешивания бетона и раствора любой консистенции.На перемешивающем агрегате установлены мощные лопастедержатели с лопастями. На крышке бетоносмесителя установлен надежный редуктор. Затвор бетоносмесителя секторный,открывается с помощью пневмоцилиндра, что позволяет применять этот бетоносмеситель в автоматизированных бетоносмесительных узлах. Наличие скипового подъемника позволяет поднять бетоносмеситель на эстакаду для загрузки автомашин. Емкость скипа можно использовать для объемного дозирования материалов. Этот бетоносмеситель относится к числу тарельчатых смесителей с простой схемой принудительного перемешивания. Внутри чаши, имеющей форму консервной банки установлен лопастной аппарат в виде паука. Надежный редуктор и простая конструкция делает это бетоносмеситель очень привлекательным по цене.

Габариты 2820х2200х2270. Вес 2300 кг. Мощность 14 кВт. Загрузка 500 л, выход 330 л.

Принудительный бетоносмеситель БП-375 предназначен для приготовления бетонных и растворных смесей от жестких до пластичных. Открывание затвора с помощью рукоятки.

Габариты 2.0х2.0х2.0. Вес 1330 кг. Мощность 7.5 кВт. Крупность заполнителя до 70 мм. Загрузка 375 л. Выход 250 л.

Принудительный бетоносмеситель БС-375 со скипом предназначен для перемешивания любых типов смесей как жестких так и пластичных. Открывание затвора вручную с помощью рукоятки. Для механизации загрузки бетоносмесителя служит скиповый подъемник. Как и во всех бетоносмесителях принудительного действия перемешивание производится при помощи лопастей, которые вращаются вокруг центральной оси.

Габариты 4.2х2.х3.2 Вес 1630 кг. Мощность 9.7 кВт. Крупность заполнителя до 70 мм. Загрузка 375 л, выход 250 л.

Бетоносмеситель принудительного действия СБ-146А предназначен для приготовления любых бетонных и растворных смесей. Эти бетоносмесители устанавливаются в бетоносмесительных установках производительностью до 20 м3/час. Внутри бетоносмесителя установлена броня из спецстали. Мощный планетарный редуктор установлен внутри чаши. Этот бетоносмеситель относится к числу испытанных и надежных агрегатов, которые могут устанавливаться на бетоносмесительных узлах. Типоразмер редуктора такой, что он может быть установлен на бетоносмеситель большего размера. На редуктор установлен ротор с лопастедержателями. К лопастедержателям прикручены лопасти и боковые скребки. Электродвигатель установлен сверху. Затвор секторный . Открывается с помощью пневмоцилиндра. Для управления затвором установлен электропневмораспределитель. Пневмооборудование устанавливается от Camozzi или Festo.

Габариты 2500х2325х1760. Вес 2950 кг. Мощность 18.5 кВт. Загрузка 750 л Выход 500 л. Заполнитель до 70 мм .

Принудительный бетоносмеситель БП-750. Затвор секторный. Открывание-пневматика. Для ускорения перемешивания оборудован миксером.

Вес 2600 кг. Мощность 18,5 кВт. Крупность заполнителя до 70 мм. Загрузка 750 л. Выход 500 л.

Бетоносмеситель принудительного действия БС-750 со скиповым подъемником и пневматическим приводом разгрузки. Оборудован миксером для улучшения перемешивания.

Габариты 4190х1950х3350. Вес 3425 кг. Мощность бетоносмеситель- 18.5 кВт, скип -3 кВт . Загрузка-750 л. Выход-500 л.

Принудительный бетоносмеситель БС-750 со скипом предназначен для установки в бетоносмесительные узлы , изготавливается на базе бетоносмесителя СБ-146А.Пневматика Camozzi или Festo.

Габариты 4210х2325х3350 Вес 4200.Мощность 18.5кВт бетоносмеситель 7.5кВт скип

Принудительный бетоносмеситель СБ-146АМ предназначен для установки в бетоносмесительные узлы. Чаша оборудована броней. Секторный затвор открывается с помощью пневматики. Это усиленная версия СБ-146А.

Габариты 2500х2325х1860. Мощность 30 кВт. Загрузка 1125 л. Выход 750 л.

Принудительный бетоносмеситель СБ-138Б предназначен для установки в бетоносмесительные узлы и заводы. Корпус оборудован броней из спецстали. Затвор секторный открывается с помощью пневматики. Пневматика Camozzi или Festo.

Габариты 2850х2700х1860. Вес 3500 кг. Мощность 37 кВт. Загрузка 1500 л. Выход 1000 л.

Принудительный бетоносмеситель БС-1500 предназначен для установки в бетоносмесительные узлы. Бетоносмеситель изготавливается на базе СБ-138Б. Чаша оборудована броней. Секторный затвор открывается с помощью пневматики.

Габариты 5480х2700х3300. Мощность бетоносмесителя 37 кВт, скипа 11 кВт. Загрузка 1500 л. Выход 1000 л.

Принудительный бетоносмеситель СБ-163АМ двухвальный предназначен для установки в бетоносмесительные узлы. За счет перемешивания двумя валами , вращающимися навстречу друг другу достигается высокая скорость и качество. Чаша оборудована броней. Затвор открывается с помощью пневматики.

Габариты 3120х1750х1510. Вес 3930 кг .Мощность 37 кВт. Загрузка 1500 л. Выход 1000 л.

Принудительный бетоносмеситель СБ-163-1.5АМ двухвальный предназначен для установки в бетоносмесительные узлы. За счет перемешивания двумя валами , вращающимися навстречу друг другу достигается высокая скорость и качество. Чаша оборудована броней. Затвор открывается с помощью пневматики.

Габариты 2720х2020х1830. Вес 3900 кг. Мощность 2х30 кВт. Загрузка 2250 л. Выход 1500 л.

Лопасть для бетоносмесителя СБ-138Б.63.007 предназначена для установки на лопастедержатели принудительных бетоносмесителей в качестве рабочего органа и изготовлена из стали марки 65Г с износостойкими добавками обеспечивающими оптимальное соотношение цена — прочность,теперь изготавливается из стали 45-65 ХГСЛ (Сталь легированная хромом и марганцем с повышенным содержанием кремния). Сложная геометрия лопасти ,бетоносмесителя СБ138Б.63.007 обеспечивает качественное перемешивание бетонных смесей любой жесткости и состава.

Лопасть бетономешалки СБ-138Б.63.007 может применяться на любых бетоносмесителях отечественного и импортного производства.Вытянутые крепежные отверстия позволяют применять их на широком спектре лопастедержателей принудительных бетоносмесителей тарельчатого типа и соответственно на любых марках бетоносмесителей.

Есть положительный опыт установки этих лопастей на бетоносмесителях Штеттер Т-500 и Т-1000, а также на бетономешалках Элкон. Основные характеристики,играющие роль при установке этой лопасти на бетоносмеситель, отличный от СБ-138Б, это геометрические размеры и расположение крепежных отверстий. На лопасти СБ-138Б.63.007 они расположены на высоте 175мм от основания, расстояние между центальными осями отверстий 110мм, длина отверстий 30мм, отверстия выполнены под спец. болт С-355.08.18 с прямоугольной конической головкой.

Лопасти бетоносмесителя, изготовленные из легированной стали с износостойкими добавками имеют неоспоримое преимущество перед другими материалами. Несмотря на дешевизну и кажущуюся мягкость ( по сравнению со специальными чугунами и карбидом бора ) лопасти имеют большой срок службы и высокую ремонтопригодность. Восстановление, а проще — наплавка рабочей поверхности твердосплавным электродом повышает срок службы лопасти бетоносмесителя из стального литья в несколько раз. Наплавку можно проводить в любых условиях, в том числе и в условиях бетонного завода.
