Схема редуктора шуруповерта бош 18v

Устройство шуруповертов знакомо многим профессиональным строителям, которые могут разобрать его и грамотно отремонтировать. В любом случае сделать это можно только, разбираясь во всех деталях механизма шуруповерта, включая редуктор. Данный элемент должен отвечать за процесс передачи вращения от двигателя на устройство патрона, который приводит в действие ударный механизм инструмента.

Устройство сетевого шуруповерта.

Конструкция перфоратора на редукторе имеет свои особенности. Расположение редуктора может быть горизонтальным и вертикальным. Тяжелый вес и крупные габариты перфораторов с вертикальным положением редуктора делают их более мощными и надежными, имеющими большую силу удара. Инструменты таких типов используют в основном профессиональные строители, а не мастера, действующие в домашних условиях. В целом редуктор определяет то, в каком режиме работает инструмент. Работа перфоратора сводится к двум или трем функциям.

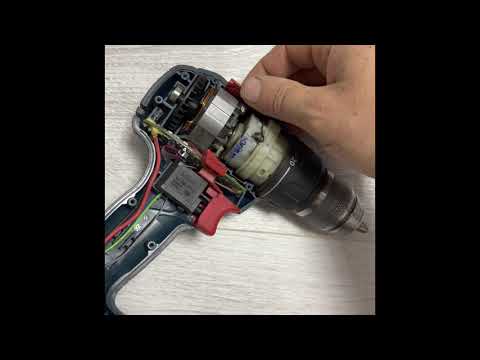

Видео:ПОЛНАЯ РАЗБОРКА РЕДУКТОРА ШУРУПОВЁРТА BOSCHСкачать

Принцип работы редуктора

Рисунок 1. Типовое устройство редуктора шуруповерта.

Перфоратор является удобным и простым в использовании прибором, начало его применения связано с полетами в открытый космос, где он использовался космонавтами. Производятся новые модели шуруповертов, поэтому спрос на них не падает. Данный прибор является пригодным для различных бытовых мелочей, а также ремонта.

Действие редуктора шуруповерта напоминает процесс работы редуктора дрели, отличительной характеристикой при этом является комплектация детали и передаточное число. Редуктор любого из данных инструментов требует регулярного осмотра. Бесперебойная работа данных приборов связана с периодической проверкой рабочего состояния шестеренок и смазки редукторов, которой иногда требуется замена.

В состав механизма редуктора включены цилиндрические, конические и червячные шестеренки. Передаточное число редуктора является постоянным. Регулируется число оборотов патрона и частота ударов с помощью электронного регулятора. Существуют модели приборов, имеющие двухскоростные редукторы. В процессе работы нельзя перегружать прибор, то есть нельзя работать дольше 15 минут. Через каждые четверть часа перфоратор должен остывать, поскольку непрерывно прибор работать не может.

Видео:Почему трещит шуруповерт? Ремонт редуктора шуруповерта, как починить редуктор на шуруповерте?Скачать

Что представляет собой редуктор?

Виды редукторов для шуруповертов

Схема внутреннего устройство шуруповерта.

Различаются двухступенчатые и трехступенчатые редукторы для шуруповертов, что определяется количеством элементов в механизме. Водило и сателлиты находятся во взаимосвязи с валом редуктора, на который крепится патрон устройства. Данные детали включаются в кольцевую шестерню, которая должна быть крепко зафиксирована в корпусе редуктора.

Для закрепления данной шестерни используют выступы, упирающиеся в специальные выступающие шарики, к которым крепится кольцо. За счет кольца шарики пружинят, на что влияет и наличие пружины, относящейся к системе ограничения нагрузки. От того, в каком положении находится регулятор механизма, зависит степень напряжения пружины.

В зависимости от материала изготовления сателлитов, редукторы делятся на металлические и пластиковые. Все зависит от того, какой используется инструмент: профессиональный или любительский. Если модификация перфоратора является бытовой, то обеспечение крутящегося момента, достигающего до 10-15 ньютон-метров (Нм), происходит за счет пластиковых шестерней.

Особенности сборки редукторов

Устройство аккумуляторного шуруповерта.

Кроме кольцевой шестерни, в состав редуктора входит солнечная и центральная шестерня, которая запрессована на валу якоря; цилиндр кольцевой шестерни, имеющий внутреннюю окружность, по которой могут двигаться сателлиты за счет зубьев на окружности. Сателлиты также имеют зубья. Вращаясь вокруг собственных осей и оси центрального колеса, они постоянно могут зацепляться во время работы с инструментом. Сателлиты посажены на каждый из штифтов, относящихся к водилу.

Оптимальная частота оборотов за счет металлических сателлитов обеспечивается при работе редуктора с максимальным крутящимся моментом, который колеблется в интервале от 25 до 150 Нм. В зависимости от крутящего момента, используются шурупы той или иной длины, подходящие для различных материалов, то есть дерева, стали или бетона. Наличие регулятора в приборе позволяет сделать выбор наиболее подходящего крутящего момента с целью выполнения работ с помощью перфоратора.

Возможности бытовых шуруповертов.

Зачастую редуктор является достаточно мощным стальным элементом, но пластмассовые модели являются более дешевыми. Вал двигателя устройства осажен шестерней, а редуктор имеет шестерни в количестве трех штук. Данный привод называется планетарным. Сам редуктор довольно просто вынуть из корпуса, собрать его можно без особого труда.

Чтобы шестерни не выпадали из редуктора, их вставляют под углом. Это не позволяет шестерням выпадать при их наклоне. Редуктор изымается из трещотки с корпусом. Фиксация патрона происходит за счет винта, а для его выкручивания предусмотрена резьба патрона, которая является правой.

Читайте также: Редуктор для крана водопроводного

Видео:Устройство редуктора шуруповерта .Скачать

Как правильно производить разборку редуктора?

Действие ударного механизма перфоратора основано на передаче вращательного движения, исходящего от двигателя к патрону. Выполнить качественный ремонт сможет профессиональный работник, который не нанесет вред прибору и собственному здоровью, которое будет в безопасности благодаря его опыту работы.

Таблица характеристик шуруповертов.

Чтобы правильно разобрать шуруповерт любой модели, потребуются детальные знания об их конструкции. Основными деталями планетарного редуктора являются следующие элементы:

Данные детали и узлы могут состоять из пластмассы или из металла. В процессе разборки редуктора от него отщелкивается патрон за счет пружины, контролирующей степень сжатия. За патроном установлен конус, который является поворотным. Пружина, идущая от патрона, производит давление на шарики, находящиеся в корпусе. От шариков давление переходит к редуктору. При разборке они высыпаются, поэтому следует осуществлять разборку на очищенной поверхности, чтобы ни одна деталь не потерялась.

Кольцевая шестерня имеет внутри вращающиеся сателлиты, приводящие в действие солнечную шестерню двигателя. Водило перфоратора имеет меньшую скорость, чем его двигатель. Первое водило передает посредством вращения солнечной шестерни крутящий момент ко второму. Это позволяет уменьшить обороты второго водила, связанного с валом патрона. Работа трехступенчатого редуктора является аналогичной, но с добавлением дополнительного планетарного механизма.

Электрические компоненты шуруповерта.

В любом случае последовательность разборки редуктора шуруповерта включает следующие шаги:

1. Снятие патрона.
2. Раскручивание корпуса.
3. Отсоединение редуктора от двигателя.
4. Снятие пластины.
5. Изъятие всех деталей из корпуса.
6. Выкручивание всех болтов, которые соединяют обе половины редуктора.
7. Коррекцию диаметра пружины с использованием плоскогубцев в меньшую сторону с целью улучшения включения передачи.
8. Разбор муфты за счет снятия стопорного кольца, шайб, подшипника насыпного.
9. Изъятие вала.

Устройство редуктора состоит из трех шестерней, принимающих вращение от центральной шестерни вала двигателя, как показано на рис. 1. Наружная гильза приводится во вращение за счет имеющихся нарезных зубьев, зацепленных с помощью шестерни, которые относятся к первой и второй ступеням редукции.

Устройство перфоратора оснащено механизмом критических нагрузок, который имеет диск с некоторым числом отверстий. Они просверлены для того, чтобы в них можно было вставить подпружиненные пальцы, имеющие концы, закаленные за счет высокочастотного тока. Данная конструкция имеет закаленную кромку гильзы, которая относится к редуктору.

Гильза имеет выемки, сделанные специально под пальцы первого диска. Пальцевой механизм регулируется при обычном закручивании и откручивании резьбы гайки, что связано с усилением или сжатием пружин данного механизма. Избыточное усилие связано с протаскиванием трещотки пальцев, поэтому процесс вращения патрона в механизме редуктора прекращается.

Видео:разборка сборка редуктора шуруповёрта БошСкачать

Причины поломок шуруповерта

При покупке шуруповерта следует иметь в виду, что производители данного вида инструмента не занимаются изготовлением ремонтных комплектов для прибора.

Практически весь ремонт редуктора после разборки инструмента будет сводиться к его прочистке и смазке.

Распространеная причина поломки шуруповерта — попадание соринок в подшипник скольжения.

Если обнаружены детали, которые износились, то следует поменять весь узел целиком. Качественная работа шуруповерта не связана с наличием смазки в редукторе в избыточном количестве.

Шуруповерт после длительного использования может иметь не только электрические неисправности, но и механические. Данные виды поломок могут быть связаны с появлением нехарактерных звуков, свидетельствующих о том, что втулка или подшипник находятся в изношенном состоянии. Поэтому после проведения осмотра осуществляется выявление поврежденных деталей, которые затем меняются на новые элементы.

Если во время работы шуруповерта будет происходить приклинивание, которое будет сопровождаться скрежетом, то данную неисправность можно отнести к некачественной работе редуктора.

Основные причины механических поломок:

1. Наличие повреждений подшипника либо втулки редуктора.
2. Изношенные зубья шестерен или муфты.
3. Деформация вала редуктора.
4. Повреждение штифта, с помощью которого был закреплен сателлит.
5. Биение патрона.

Если выявлено биение патрона, то может быть обнаружен погнутый вал редуктора. Вместе с тем это может быть связано и с большим износом подшипников. Различные модели шуруповертов имеют в составе своего устройства не только подшипники, но и медные втулки.

Работа муфт редуктора связана с постоянным износом муфт, имеющих зубья. Работа инструмента в целом, связанная с определенными режимами, может сопровождаться ослабеванием действий, связанных с качественной работой муфт, их проскальзыванием. Данные элементы, похожие на шайбы, будут являться изношенными.

Восстановление данных элементов не является возможным, поскольку они не подлежат восстановлению после того, как было определено их состояние. Поэтому следует приобрести новые детали для редуктора и заменить ими старые.

Читайте также: Чем промыть редуктор заднего моста перед заменой масла

Дрель-шуруповерт Bosch GSR 12VE-2 HD Professional.

Здравствуйте…
Вот и пришло время вскрыть, смазать и проверить самый нагруженный мой инструмент.

Что касается самого GSR 12VE-2…даааааа…я бы его купил еще раз…и еще раз…он превосходен.
Небольшой обзор…
Куплен был он в 2009 году…На момент покупки у меня был тоже GSR 12VE-2, но с кадмиевыми аккумуляторами, которые несколько портили впечатление о инструменте.

Если говорить про GSR 12VE-2…комплектация обычная, чемодан, 30-ти минутное зарядное, два металлгидридных аккумулятора на 2.6Ач…ну разумеется стандартная бита PH2.

Если говорить о чемодане…Bosch до появления системы L-Box (к слову тоже не совершенной на мой взгляд), вообще не умела делать чемоданы.
Огромные…бесполезные…места занимало много, внутри ничего не влазило…
Но черт с ним с чемоданом…пользуемся же мы все же содержимым.

Без всякого сомнения, этот шуруповерт просто красавчег.

Первая скорость до 400 оборотов…67Нм момента…вторая скорость 1400 оборотов…28 момента.
Что он со мной только не прошел…что он не сверлил…не раз работал в качестве миксера для раствора…

А много ли вы знаете шуруповертов, упавших с 3-5 метров о бетон-асфальт…и с ним абсолютно ничего не случалось?
Как бы я не любил свои инструменты…с ними всякое случалось…и шурик падал не раз…и в воду нырял даже.
А еще просто первоклассный патрон 1.5-13мм…радость а не патрон!

Что ломалось за 6 лет?
В течении трехлетней гарантии НИЧЕГО…
После гарантии была поломка, перегорела кнопка-регулятор оборотов…не надо на севшем аккумуляторе сверлить дырки диаметром 30мм.

Как и у всех аккумуляторных инструментов, раньше или поздно дохнут аккумуляторы.
Разумеется и меня не обошло это.

Аккумуляторы у меня умирают каждые 1.5-2 года.
И я было очень сильно ругал их…пока просто не прикинул сколько циклов зарядки они у меня переживают…
В среднем, каждый день они заряжаются 3-4 раза…

И потом я понял, что в общем, памятник еще этим аккумуляторам поставить можно…учитывая ток заряда, которым их заряжает зарядное.

Сначала, я скрипя зубами покупал новые аккумуляторы в сервисе ($70)…потом наверное кризис взял свое )
Года 4, как я аккумуляторы восстанавливаю…заменяя вышедшие из строя банки.
После ремонта мы получаем почти новый аккум (конечно же почти…так как емкость ремотного аккума падает…сейчас, мои аккумуляторы, состоящие из 10 банок, в которых 2-3 новые банки в районе 1.8-2 Ач), с относительно минимальными вложениями.

Шуруповерт можно смело причислить к инструменту, который довольно часто приходится использовать не только в быту, но и для работы на строительных объектах. Но, как и любой сложный технический аксессуар, изделие может сломаться. Как отремонтировать шуруповерт самостоятельно мы рассмотрим в этом тексте.

Видео:БОШ РАЗВАЛИЛСЯ! Как ПОЛНОСТЬЮ убрать люфт патрона? Переделка редуктора шуруповёрта!Скачать

Базовые параметры устройства и принципы действия шуруповерта + (Видео)

Оборудование на строительном рынке, где отдельное место занимают шуруповерты, довольно велико. Многие модели обладают индивидуальными критериями, характеризуются сборочным качеством и стоимостью. Впрочем, для большинства моделей характерны базовые принципы действия и внутреннее исполнение.

К базовым элементам любого шуруповерта можно отнести:

• наличие электродвигателя;
• планетарный редуктор;
• регулируемая функциональная кнопка «Пуск»;
• реверсный переключатель;
• регулятор усилий;
• блок питания.

Электрический двигатель питается от сети постоянного тока, конструктивно представленный цилиндрической формы. Внутри располагается якорь со щётками и магнитами. Особенность электрической схемы двигателя предполагает, что направление питающего потока напряжения будет направлена на щетки. При изменении питаемой полярности происходит реверсивное движение мотора.

Планетарный редуктор является важным элементом, способным преобразовать высокочастотные колебания электродвигательного вала в обороты низкой частоты патронного вала. Как правило, эти детали производятся из износоустойчивого пластика или металла. Многие шуруповерты оборудованы редукторами на 2 скорости. Переключение в режим первой скорости необходим для работы с саморезами, а на второй скорости можно производить сверление в древесном, пластмассовом основании или металле.

Клавиша «Пуск» осуществляет старт устройства. Она способна контролировать количество оборотов, предусматривая возможность выбирать оптимальную скорость вращения для патронного вала. Соответственно, мощное нажатие приведёт двигатель в действие на высоких оборотах, а при снижении силы нажатия критерий мощности станет ослабевать.

Переключатель реверса необходим для осуществления операций по смене вращательного направления двигателя шуруповерта. Этот функционал удобно использовать не только для закручивания, но и выкручивания шурупов.

Читайте также: Редуктор для композитного баллона cavagna group 694

Относительно регулятора усилий, можно сказать, что он определяет скорость затяжки шурупов. В актуальных моделях предусматривается 16-ступенчатая регулируемая градация, что позволяет с максимальной точностью и удобством определить, какая скорость затяжки является актуальной, работая с различным материалом.

Источником питания шуруповерта являются аккумуляторные батареи габаритного размера, где мощность питающего напряжения (в зависимости от устройства модели) может колебаться от 9 до 18В.

Видео:Перебираю редуктор шуруповерта Bosch 18 vСкачать

Основные неисправности шуруповертов и их причины + (Видео)

Если в определённый момент вы обнаружили, что ваш шуруповерт не включается, то, скорее всего, у него появилась какая-то неисправность. Практический опыт свидетельствует, что неработоспособность инструмента может наблюдаться по двум причинам:

• поломка связана с электроникой устройства;
• поломка может иметь механический характер.

Разбираясь в объективных причинах электрической поломки, можно отметить её характерные признаки:

• изделие перестает реагировать на включение;
• устройство перестало регулировать обороты;
• произошел отказ работы реверса.

К механическим проблемам с шуруповертом можно отнести проблемы с износом внутренних частей, например, слышна характерная трещётка механизма. Как правило, неисправный шуруповерт начнет издавать характерные звуки, где, например, сносились втулки или развалился подшипник. Часто это происходит на инструменте хаммер.

Видео:Ремонт шуруповерта BOSCH gsr 14.4v. Замена редуктора.Скачать

Как отремонтировать шуруповерт своими руками? + (Видео)

Например, если инструмент перестал включаться, то изначально нужно проверить исправность аккумулятора. Если при базировании устройства на зарядку поломка не исчезла, значит, придется вооружиться мультиметром, и начать сканирование устройства в поиске первопричины. Первым делом взгляните на величину напряжения, указанную на корпусе устройства и сравните её с показаниями замеров на АКБ. Данные должны примерно совпадать. Если напряжение занижено, то, скорее всего, проблема скрывается в зарядном устройстве или аккумуляторном блоке.

Например, зарядник можно проверить при помощи мультиметра, включив его в сеть, и производя замеры на клемах устройства при холостом ходе. Важно, чтобы критерий напряжения был несколько больше, чем номинальный. В ситуации, когда напряжение отсутствует, то, однозначно, виновник поломки – зарядный блок. Этой довольно частой проблемой «болеют» шуруповерты фирмы Интерскол. В общем, для исправления дефекта потребуются характерные знания в электронике или потребуется приобрести новый блок.

При обнаружении аккумуляторной проблемы, например, у шуруповерта Макита, можно своими руками открыть данный блок, где размещаются питающие элементы. В результате вскрытия следует провести исследования соединительных проводов и убедиться в качественном исполнении пайки. Если видимых дефектов не обнаруживается, то при помощи сканера следует произвести замеры напряжения в каждом элементе. Значения должны показывать 0,9 – 1В мощности напряжения. Если в ряду обнаружится блок с малым показателем напряжения, то его необходимо заменить.

Видео:Трещит шуруповерт. Устройство редуктора MAKITAСкачать

Как произвести ремонт кнопки устройства? + (Видео)

Когда с аккумулятором все в порядке и зарядка проходит без проблем, но инструмент отказывается активироваться, то сделает проверить исправность кнопки устройства. Для этого придется разобрать устройство и на его клемах, идущих от кнопки, следует произвести замер напряжения мультиметром, которое поступает на входе кнопки. Проводить операцию необходимо при активной батарее. Если сигнал идет, то батарею необходимо извлечь и при помощи зажимов закоротить её контакты. На мультиметре необходимо переключиться в режим Ом. Кнопка шуруповерта зажимается до упора и измеряет выходное напряжение. Если величина показаний сопротивления на приборе стремится к нулевой отметке, то кнопка исправно работает. А это значит, что проблему стоит искать в щетках или других модулях электродвигателя. В случае обнаружения обрыва сигнала, кнопку рекомендуется починить, тем самым, вернув шуруповерт в рабочий строй инструментов.

Довольно часто проблемы с кнопками сопряжены с плохим контактом на клеммах. Можно просто произвести процедуру зачистки контактов наждачной бумагой и проблема будет решена. Главное, чтобы в процессе разборки и сборки устройства сделать все аккуратно, не потеряв детали.

Видео:КАК и ЧЕМ смазать шуруповерт / BOSCH PSR1440 LI2 / how to grease a screwdriver gearСкачать

Как произвести ремонт редуктора шуруповерта? + (Видео)

Поломка редуктора относится к одной из механических проблем с шуруповертом. К числу наиболее частых проблем с редукционным блоком относятся:

• физическое искривление оси редукционного вала;
• явный дефект рабочей поверхности шестерней;
• выход из строя опорной втулки вала или оригинального подшипника;
• поломка штифта, где фиксируются сателлиты.

Для исправления данных дефектов потребуется необходимость физической замены неисправных частей, поэтому доверить данный вид ремонта следует квалифицированным специалистам, способным грамотно и с точностью диагностировать поломку и устранить её.
