– в салоне автомобиля наклоните спинку заднего сидения вперед. На автомобилях с кузовом универсал снимите боковую отделку в багажном отделении и отделку задней стойки (рис. 10.23, 10.24), после чего снимите направляющую ремня безопасности (рис. 10.25). Для снятия направляющей ремня вставьте отвертку под направляющую и поверните ее;
– отверните инерционный барабан ремня безопасности из кронштейна в верхней части стойки;
Рис. 10.26. Расположение двух болтов крепления стойки (вид через заднее левое боковое стекло)
– отверните два верхних болта крепления стойки (рис. 10.26);
Рис. 10.27. Расположение гайки крепления нижней части стойки
– под автомобилем в отверстии кронштейна балки задней подвески установите ключ необходимой размерности на гайку (рис. 10.27), зажимающую болт нижнего крепления стойки, отверните болт и извлеките его из рычага;
– на автомобилях с самовыравнивающейся подвеской разгерметизируйте систему и отсоедините воздухопровод от амортизатора и провода датчика от левого амортизатора;
– медленно поднимите заднюю часть автомобиля и зафиксируйте на опорных стойках;
Рис. 10.28. Верхние стопорные элементы задней стойки
– отсоедините стойку от рычага и поверните ее так, чтобы выровнять верхние стопорные устройства стойки с четырьмя пазами на кузове (рис. 10.28);
– извлеките стойку вместе с цилиндрической пружиной из-под автомобиля.
Снятие производите в следующем порядке:
– очистите амортизаторную стойку от грязи;
– для снятия цилиндрической пружины необходимо сжать пружину, используя специальное приспособление для сжатия пружин;
При установке захватов на витки пружины следите за тем, чтобы захваты надежно зафиксировались на пружине и не соскочили при ее сжатии. Пружину сжимайте равномерно с двух сторон. Из-за опасности получения травмы ни в коем случае не стягивайте витки пружины проволокой.
– сжимайте пружину до тех пор, пока не освободится верхняя опора стойки;
Центральную гайку крепления можно отворачивать только при сжатой пружине.
Рис. 10.29. Амортизационная стойка задней подвески: 1 – болт; 2 – уплотнительное кольцо; 3 – прокладка; 4 – опора стойки; 5 – гнездо пружины; 6 – нижняя резиновая втулка; 7 – металлический колпак; 8 – шайба; 9 – буфер; 10 – защитный чехол; 11 – пластиковая крышка; 12 – пружина; 13 – резиновая втулка; 14 – гидравлический амортизатор; 15 – нижняя чашка пружины; 16 – прокладка; 17 – распорная втулка; 18 – резиновая втулка; 19 – тарельчатая шайба; 20 – самоконтрящаяся гайка; 21 – крышка
– с помощью рычага снимите крышку 21 (рис. 10.29) с верхним стопорным устройством и уплотнительное кольцо 2 круглого сечения;
– отверните самоконтрящуюся гайку 20, после чего снимите тарельчатую шайбу 19, верхнюю резиновую втулку 18 и верхнее крепление стойки;
– извлеките распорную втулку 17, нижнюю резиновую втулку 6, металлический колпак 7, шайбу 8 и гнездо пружины 5;
– снимите пружину 12, буфер 9 и пластиковую крышку 11;
– при необходимости разожмите специальное приспособление для сжатия пружин и освободите пружину.
Проверка .Проверьте все элементы амортизаторной стойки на износ, повреждения или деформацию.
Проверьте плавность хода штока амортизатора.
Проверьте амортизатор на герметичность, а его шток на точечную коррозию по всей длине. При наличии дефектов амортизатор должен быть заменен.
Новая пружина имеет антикоррозионное лаковое покрытие. Перед установкой пружины проверьте целостность покрытия и при необходимости подкрасьте пружину.
Цилиндрические пружины идентифицируются цветными метками и в случае замены меняются в паре.
Сборка стойки.Сборку производите в следующем порядке:
Рис. 10.30. Корректное расположение пружины в гнезде
– установите на пружину гнездо пружины (рис. 10.30). При этом сторона гнезда, обозначенная словом «Federanfang» (начало пружины) должна быть подведена к концу витка пружины;
– сожмите пружину специальным приспособлением и установите на стойку, следя при этом за тем, чтобы нижний конец пружины правильно установился в нижней чашке пружины;
Рис. 10.31. Ориентация опоры стойки и проушины амортизатора: А – ось нижней проушины амортизатора, a = 50°
– установите опору стойки таким образом, чтобы ось проходящая через болты крепления опоры стойки располагалась под углом 50° по отношению к нижней проушине амортизатора (рис. 10.31);
– дальнейшая сборка проводится в последовательности обратной разборке.
Видео:КАК ЗАМЕНИТЬ ЗАДНИЕ СТОЙКИ АМОРТИЗАТОРЫ НА ФОЛЬКСВАГЕН ПАССАТСкачать
Замена задних стоек — амортизаторов и пружин на Фольксваген Пассат Б4
Порядок работ применим для автомобилей:
Volkswagen Passat B4 / Фольксваген Пассат Б4 (3A2) 1994 — 1997
Volkswagen Passat Variant B4 / Фольксваген Пассат Вариант Б4 (3A5) 1994 — 1997
Volkswagen Passat B3 / Фольксваген Пассат Б3 (312) 1988 — 1994
Volkswagen Passat Variant B3 / Фольксваген Пассат Вариант Б3 (315) 1988 — 1994
Читайте также: Принцип работы амортизатора gif
информация подходит для ремонта и других автомобилей.
Отчет (фото) с подробным описанием снятия пластиковой отделки багажного отсека.
Потекли и застучали задние амортизаторы, прошли около 75 т.км. Сломалась пружина слева.
 |
 |
Были куплены амортизаторы (масло), пружины, буферы-отбойники и защитные чехлы.
 |
Для доступа к верхним болтам крепления амортизаторов необходимо демонтировать пласт отделку багажного отсека и частично задней стойки.
1.Снимаем шторку багажного отсека.
2.Откручиваем направляющие шторки. Эта деталь крепится на 3х винтах и 2х саморезах. Красный — винты, зеленый – саморезы.
 |
 |
 |
3. Отклонив спинку заднего сиденья, снимаем мягкую декоративную накладку. Откручиваем два самореза крепления крышки отделки задней стойки. Снимаем крышку.
Крышка крепится на двух саморезах и зажиме у стекла.
 |
 |
 |
4. Откручиваем крепеж пластик. декоративной отделки багажного отсека. Она закреплена на 6ти саморезах, одной гайке и на 2х мет. зажимах у стекла.
 |
 |
 |
 |
 |
 |
5. Пласт. отделку задней стойки снимать не обязательно, но необходимо открутить саморез и гайку, чтобы была возможность чуть отодвинуть эту панель.
 |
 |
6. Чтобы добраться до верхних болтов крепления амортизатора, необходимо:
А) На левой стойке — открутить механизм ремня безопасности. Один болт. И снять механизм ремня. Имеем доступ к болтам.
 |
 |
Б) На правой стойке – открутить кронштейн. Два самореза. Снять его. Имеем доступ к болтам.
 |
 |
 |
7. Откручиваем амортизатор снизу.
 |
8. Откручиваем амортизатор сверху, в салоне. Болты откручиваются очень туго, могут обломиться.
А) Слева.
 |
 |
 |
9. Снимаем аморт. стойку задней подвески. Один болт сломался.
 |
10. Стойка в разобраном виде.
 |
 |
Это левая стойка со сломанной пружиной.
 |
11. Собираем стойку и устанавливаем на место.
 |
 |
Если вы не нашли информацию по своему автомобилю — посмотрите ее на автомобили построенные на платформе вашего авто.
С большой долей вероятности информация по ремонту и обслуживанию подойдет и для Вашего авто.
Видео:Будни Пассатовода | Лопнули задние пружины и как итог - переборка задних стоек VW Passat b4Скачать

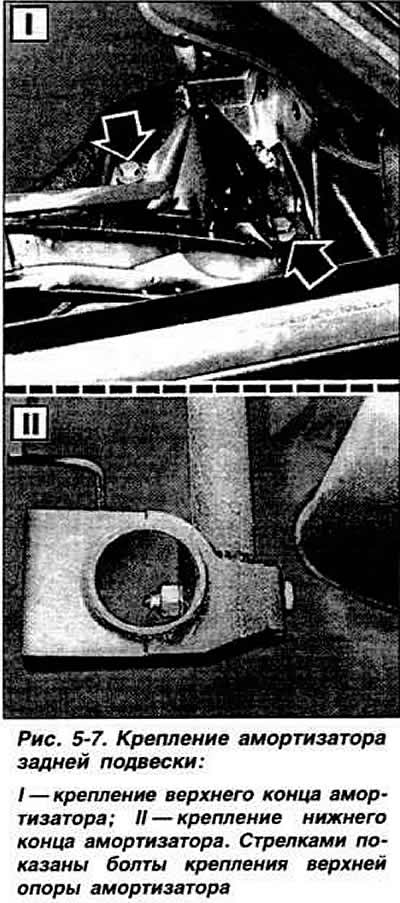

Снятие и установка амортизатора с пружиной задней подвески
Шасси. Подвеска. Фольксваген Пассат B4
Амортизаторы и пружины подвески заменять одновременно с обеих сторон автомобиля.
Для снятия установить заднюю часть автомобиля на подставки и снять заднее колесо. Откинуть вперед спинку заднего сиденья. С помощью отвертки отсоединить пряжку ремня безопасности и снять ее с ремня. Отвернуть винт крепления облицовки сматывающего устройства ремня безопасности и снять облицовку. Отогнуть обивку внутри багажного отделения, отвернуть болт крепления сматывающего устройства ремня безопасности и снять сматывающее устройство. Отвернуть два болта крепления верхней опоры амортизатора (рис. 5-7). Отвернуть болт крепления нижнего конца амортизатора и вывести амортизатор из рычага подвески. Вывести выступы верхнего крепления амортизатора из вырезов, повернув амортизатор примерно на 45°, и вывести амортизатор из верхней опоры.
Сжать пружину подвески универсальным приспособлением для сжатия пружин. Снять колпачок и кольцевую прокладку, действуя отверткой как рычагом. Отвернуть гайку корпуса амортизатора, придерживая шток амортизатора ключом для внутренних углублений. Снять шайбу, верхнюю резиновую подушку, верхнюю опору с прокладкой из губчатой резины, распорную втулку, нижнюю резиновую подушку, металлический колпачок, шайбу и нижнюю опорную чашку пружины. Снять пружину подвески с амортизатора.
Для установки сжать пружину подвески универсальным устройством и установить ее на амортизатор. Установить нижнюю опорную чашку пружины и установить пружину, следя за тем. чтобы нижний виток пружины до упора вошел в канавку чашки. Установить на шток амортизатора шайбу, металлический колпачок, нижнюю резиновую подушку и распорную втулку. Установить верхнюю опору амортизатора с новой прокладкой из губчатой резины. Верхнюю опору устанавливать таким образом. чтобы прямая, проходящая через центры двух резьбовых отверстий, находилась под углом 50° относительно оси болта крепления нижнего конца амортизатора (рис. 5-8).
Установить верхнюю резиновую подушку, шайбу и затянуть гайку корпуса амортизатора требуемым моментом. Установить кольцевую прокладку, напрессовать прессом колпачок с выступами так. чтобы два выступа расположились по оси болта крепления нижнего конца амортизатора. Установить амортизатор с пружиной подвески на автомобиль в порядке, обратном снятию, с учетом следующего:
- соблюдать требуемые моменты затяжки резьбовых соединений;
- затяжку болта крепления нижнего конца амортизатора производить после того, как автомобиль будет опущен на землю.
Видео:как собрать заднюю стойку golf 3 passat b3 passat b4 seat toledo первая модификацияСкачать
Замена пыльников и задних аммортизаторов Фольксваген Пассат Б3 Вариант
Порядок работ применим для автомобилей:
Volkswagen Passat B4 / Фольксваген Пассат Б4 (3A2) 1994 — 1997
Volkswagen Passat Variant B4 / Фольксваген Пассат Вариант Б4 (3A5) 1994 — 1997
Volkswagen Passat B3 / Фольксваген Пассат Б3 (312) 1988 — 1994
Volkswagen Passat Variant B3 / Фольксваген Пассат Вариант Б3 (315) 1988 — 1994
Здрасьте всем! Вот решил написать отчёт по замене пыльников задних амортизаторов, в общем то можно сказать по замене аммо с переборкой. Хотел сначала только пыльники поменять, но потом смутили задние пружины( уж больно просевшие были). В общем подвернулись мне на разборке задние стойки с газовыми каяба, только пыльники с отбойниками поменять надо было.
Но обо всём по порядку. Сразу оговорюсь что замена производилась на комби, на седане отличается процесс разборки и сборки салона процесс же переборки аммо идентичен.
Читайте также: Амортизатор передний газ 2752 соболь
1. Начнём с главного, открываете багажник и выкидываете оттуда всё не нужное (если не очень нужное то можно и на помойку)
 |
2. Потом снимаете направляющие задней шторки (для тех у кого она есть)
Для этого надо открутить тут.
 |
 |
4. потом откручиваете вот эти два самореза и снимаете направляющую ремня, потянув её вперёд и вверх, так же сразу снимаете открученную обшивку она остаётся висеть на ремне.
 |
5. Потом снимаете крышку ниши и откручиваете тут.
 |
6. Затем снимаете вот эту облицовку просто поддев её отвёрткой и потянув вверх.
 |
7. После этого поднимаете коврик багажника и откручиваете здесь.
 |
8. Потом откручиваете здесь, саморез 1 можно просто ослабить. и симаете эту часть обшивки.
 |
9. Затем откручиваете вот ентот саморез и отсоединяете штеккер от динамика.
 |
10. Откручиваете ремень безопасности.
 |
11. И видите такую картину: кронштейн и БОЛТЫ (а не гайки) крепления заднго аммортизатора которые мы будем откручивать позднее. С левой стороны кронштейн можно оставить, он не мешается.
 |
12. А вот с правой стороны придётся сять, иначе к болту не подлезть.
Саморез 1 достаточно только ослабить.
 |
13. После этого поддомкрачиваем машину( желательно с обоих сторон, потом легче будет аммо вытаскивать) и откручиваем вот этот болт.
 |
14. Затем откручиваете два верхних болта крепления стойки (см. рис.11) и вытаскиваете её. Вот они.
 |
15. Обсмотрел их и офигел, одна пружина сломана Не зря задница просевшая была, видать удоды какие-то в своё время перегружали
 |
16. Для разборки понадобится съёмник или стяжки для пружин.
 |
 |
18. Если ключа нет то мона открутить так (ну или примерно так) тут всё зависит от фантазии: тиски, пассатижи, струбцина.
 |
19. После того как сорвали (ТОЛЬКО СОРВАЛИ А НЕ ОТКРУТИЛИ. ) гайку, стягиваете пружину, затем откручиваете гайку.
 |
20. И разбираете в такой последовательности.
 |
21. Сравниваем аммортизаторы вверху старый, как видно из риунка сайлентблоку пришёл криндец.
 |
22. Сравниваем штоки аммо, слева Каяба, резьба отличается гайки ессесно тоже.
 |
23. Если кому интересно, поставил такие.
 |
24. Собираете в такой последовательности (на форуме где-то были картинки, если кому не понятно).
 |
25. Перед тем как снять стяжки поворачиваете верхнюю чашку вместе с пружиной (следя за тем чтобы верхний виток пружины правильно лежал в резиновой прокладке) на 45 градусов относительно оси нижнего болта стойки.
 |
26. Затем снмаете стяжки и готово.
 |
Вторую сторону делаете точно так же, собираете есессно в обратном порядке.
Нижний болт крепления аммортизатора закручиваете под нагрузкой т.е. на опущенной машине.
Вот собсно и всё! Всем спасибо за внимание.
Хочу дополнить по пункту 4. Для того чтобы снять направляющую для ремня (черная крышка) нужно отодвинуть ремень в сторону и просунуть плоскую отвертку под направляющую со стороны задней двери. Нужно попасть в квадратное отверстие в сердине металлического держателя ремня и отжать язычок.
Расскажу, как реально меняют задние амортизаторы, пока в памяти свежо.
К замене сразу готовьте накидной ключик на 17, изогнутый такой, чтобы подлезть к гайке на штоке аммо, метчики на 8 и запасные болты.
А также хороший накидной ключ на 19 и мощную головку на 19, а к ней толстую ручку с хорошим квадратом и трубу в качестве удлинителя. Это чтобы нижние болты крепления аммо открутить.
Еще выясните заранее, где ближайший магазин с запчастями для Волги. После снятия панелей окажется, что половина саморезов отсутствует и не хватает железных скобок, в которые такие саморезы закручиваются. Это все прекрасно подходит от Волги.
За несколько часов, а лучше дней, нужно начать периодически поливать WD40 нижние гайки крепления аммо к балке. Это здорово облегчит процесс их откручивания.
Задние аммо ходят 50-70 ткм. Для рядового чайника это 5-7 лет езды. Если заднюю балку не снимали и болты не трогали, ежу понятно, что закисло там все насмерть.
Начинать нужно с того, что попробовать стронуть с места нижние болты крепления аммо к балке. Если не получится, ехать сдаваться в сервис.
Сподручнее всего это делать на яме т.к. тогда можно ключ удлинить трубой и дело пойдет гораздо веселее.
У кого ямы нет, предлагаю следующий способ.
Страгивать болт нужно на стоящей машине, иначе есть риск уронить ее с домкрата. Места там совсем немного, чтобы приложить усилия, поэтому я делал так.
Взял хороший накидной ключ, накинул на болт так, чтобы ручка была в горизонтальном положении, подсунул под него гидравлический домкрат и поднимал на ключе. Только нужно это делать осторожно т.к. ключи бывает срываются и летают, поэтому в целях безопасности лучше брать длинный подкатной домкрат.
На правом аммо я на ключе задрал машину и она так и висела у меня на ключе, а болт стронулся только после того, как я с сынулей залез в багажник и попрыгал там.
У кого домкрат ромбический, можно задрать машину, надеть ключ на болт, уперев его ручкой в пол и отпускать потихоньку.
Если нижние болты пошли, можно считать, что полдела сделано, дальше все гораздо легче.
Читайте также: Газомаслянные амортизаторы для рено дастер
Про разборку салона автор рассказал подробно.
Могу добавить, что в салоне засадное место это рамка вокруг ремня безопасности. Снимается она отверткой, нужно спереди и снизу засунуть ее под рамку и нажать, рамка выскочит сама.
Еще одно засадное место это верхние болты крепления аммо к кузову.
Я сходу обломал 2 штуки под корень даже толком не приложив усилия. Поэтому болты на замену нужно приготовить заранее. Если искать их в запчастях для тазомобилей, брать нужно латунные, у них головка не срывается так, как у железных.
Для снятия стойки очень желательно поддомкратить вторую сторону авто, чтобы балка опустилась пониже и стойка доставалась легче.
Иначе придется вставлять трубу в дыру, где гайка нижнего болта, нажимать на эту трубу ногой, а руками доставать стойку. Так раскорячиваться неудобно. Хотя если есть помощник, на трубе попрыгать, то нормально.
Снятая стойка разбирается, берется в руки верхняя тарелка пружины и начинается процесс извлечения обломанных болтов, у тех, кому не повезло их открутить нормально. Стоит эта тарелочка 2,5 килорубля, поэтому упарывать в ней резьбу категорически не советую.
Сразу скажу, что открутить обломанный болт используя экстракторы или зажав выступающий конец болта в тисках не получится.
Болт отпиливается под корень с обеих сторон, а потом потихоньку рассверливается, сначала сверлом на 3, потом на 4, на 5 и на 6.
Если дыра пошла не по центру болта, сверлом на 6 лучше не пользоваться, можно повредить витки резьбы. Ну а после сверлежки круглым надфилем стачиваются остатки болта, пока резьба не покажется. Затем метчиком на 8 прогоняем резьбу, удаляя остатки болта.
Еще одно засадное место у меня было.
Сняв правую стойку увидел, что шток аммо весь ржавый. Не знаю почему, все резинки и колпачки были на месте.
Соответственно откручивать гайку было очень тяжело.
Под конец гайка намертво засела у самого верха штока так, что ключом на 6 ухватиться было уже не за что. Пробовал обточить шток ниже гайки под ключ, но не получилось, ключом слизал весь металл, а гайка не пошла.
Пришлось рассверливать ее с 2-х сторон сверлом на 8 и разрубать зубилом. Можно было еще кончик штока вместе с гайкой отпилить, металл там мягкий.
Разборка и сборка стойки сложности не представляет.
Главное внимательно смотреть как и где все стояло.
И сверяться с букварем т.к. некоторые детальки могут отсутствовать, а некоторые даже могут быть установлены вверх ногами.
Собирается все в обратном порядке.
Если вы откручивали верхние болты крепления аммо к кузову с лошадиным усилием, это вовсе не значит, что закручивать их обратно нужно с таким же точно усилием. По мануалу момент их затяжки достаточно небольшой.
И очень не советую использовать старые болты. При затяжке один старый болт у меня не выдержал надругательства и обломился. Пришлось снова снимать стойку и высверливать.
Нижние болты крепления аммо к балке затягиваются на опущенной машине. Без ямы сделать это затруднительно т.к. места там совсем мало, чтобы приложить усилие. Я использовал длинную трубу, чтобы торчала из за бампера и за нее можно было ухватиться.
Вот вроде бы и все.
Два дня заняла работа вместе с устранением косяков в виде обломанных петель крепления панелей.
Два часа на работу это в идеальном варианте, при жутком везении, когда все открутилось без проблем.
Так, что готовьтесь к худшему, но надейтесь на лучшее.
Как говориться, кто предупрежден, тот вооружен.
Еще важное дополнение.
Если вы снимали кронштейн, на котором крепится катушка заднего ремня безопасности, то есть одна засада.
По совместительству об пальцы, прикрученные к этим кронштейнам защелкивается спинка заднего сиденья.
Поэтому перед тем, как их прикрутить, поднимите спинку лавки и защелкните.
В общем отрегулировать нужно четкое защелкивание лавки, а потом уже прикручивать кронштейны.
Если вы сначала все прикрутили, как это сделал я, а потом обнаружили, что спинка задней седушки не фиксируется, то не беда.
Пальцы откручиваются ключиком на 17 и имеют кучу степеней свободы для регулировки.
Пыльники, если порвались, менять срочно
Во первых летящая грязь коцает шток, который в свою очередь коцает уплотнитель штока и стойка начинает течь. А текущая стойка умирает очень быстро.
Во вторых, если пыльник порвался вверху, шток аммо ржавеет и гайку со штока потом скрутить ну очень проблематично (на задних аммо).
Если вы не нашли информацию по своему автомобилю — посмотрите ее на автомобили построенные на платформе вашего авто.
С большой долей вероятности информация по ремонту и обслуживанию подойдет и для Вашего авто.
- Свежие записи
- Нужно ли менять пружины при замене амортизаторов
- Скрипят амортизаторы на машине что делать
- Из чего состоит стойка амортизатора передняя
- Чем стянуть пружину амортизатора без стяжек
- Для чего нужны амортизаторы в автомобиле
🔍 Видео
Видео замена задних амортизаторов Фольксваген Пассат - разборка заднего амортизатораСкачать
Замена задних стоек | Болт крепления амортизатора очень сильно приржавел | Часть 1Скачать
Снятие и замена заднего амортизатора (стойки) Пассат Б3Скачать
ЗАМЕНА ЗАДНЕГО АМОРТИЗАТОРА ПАССАТ Б3Скачать
Замена задних пружин пассат б3. KSI.BYСкачать
Переход на стойки B4 Сборка новой стойки 5ч.Скачать
как отремонтировать заднюю стойку на VW Passat B3Скачать
Замена задних стоек | Срубаю гайку штока амортизатора | Часть 2Скачать
Замена заднего амортизатора VW PASSAT B3Скачать
Замена задней подвески WV B3 (Начало) Часть 1Скачать
Почему стучит задний амортизатор или же стучит не амортизатор? Пассат Б5+ .Скачать
Разборка и сборка передней стойки Пассат Б3 и Б4 | Dis./Assembly Front Shock Absorber Passat B3/B4Скачать
Передняя стойка амортизатора пассат б3 и пассат б4. Составные части.Скачать
Диагностика и замена задней стойки амортизатора на VAGСкачать
Видео замена задних амортизаторов Фольксваген Пассат - установка заднего амортизатора.Скачать
переход на стойки с гольф3 на стойки пассат б4Скачать
Отбойник заднего амортизатора Passat B3 B4 Hans Pries 103 439 755 103439755 Topran 103 439Скачать
