Схемы редуктора переднего моста для нивы

Перед снятием очищаем редуктор от грязи. Демонтированный редуктор устанавливаем на верстак.

Аналогично снимаем стопорную пластину правой крышки.

Для снятия крышки правого подшипника вворачиваем болт в отверстие крепления стопорной пластины…

Снятие ведомой шестерни и разборка дифференциала редуктора переднего моста аналогичны соответствующим работам, описанным в разделе Разборка редуктора заднего моста.

Извлекаем из гнезда картера редуктора сальник ведущей шестерни (см. тут).

Аналогично демонтируем наружное кольцо заднего подшипника.

При подтекании масла из-под нижней крышки картера редуктора переднего моста…

Проверку технического состояния деталей см. в разделе Разборка редуктора заднего моста. Кроме того, проверяем состояние подшипников корпусов внутренних шарниров приводов. На посадочных местах картера редуктора не должно быть трещин и следов износа. Изношенные и поврежденные детали заменяем новыми.

Сборка и регулировка редуктора переднего моста аналогичны операциям, описанным в разделе Разборка редуктора заднего моста.

Для установки предварительного натяга подшипников коробки дифференциала последовательно и равномерно затягиваем обе регулировочные гайки подшипников до достижения расстояния между крышками 0,08–0,11 мм.

Уплотнительные прокладки крышек редуктора заменяем на новые. Перед установкой наносим на прокладки герметик.

Видео

Видео:РЕМОНТ ПЕРЕДНЕГО РЕДУКТОРА НИВА (Ш-НИВА) СРПМ, БЛОКИРОВКИ, ОТВЯЗКАСкачать

Устройство переднего моста

Передний мост автомобиля комбинированный. Он выполняет функции ведущего и управляемого мостов одновременно и имеет постоянный привод от раздаточной коробки.

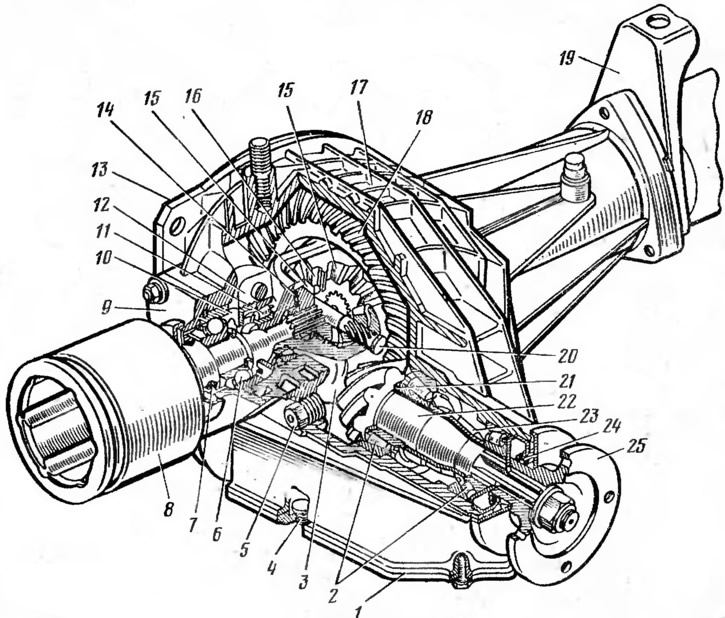

Передний мост автомобиля (рис. 34) включает в себя: картер, главную передачу, дифференциал и привод передних колес.

Рис. 34. Передний мост:
1 — нижняя крышка; 2 — подшипники ведущей шестерни; 3 — корпус дифференциала; 4 — сливная пробка; 5 — заливная пробка; 6 — подшипник корпуса внутреннего шарнира; 7, 24 — сальники; 8 — корпус внутреннего шарнира привода колес; 9, 12 — крышки подшипников; 10 — регулировочная гайка; 11 — подшипник дифференциала; 13 — крышка; 14 — опорная шайба; 15 — шестерня полуоси; 16 — сателлит; 17 — картер; 18 — ведомая шестерня главной передачи; 19 — кронштейн крепления моста; 20 — ось сателлитов; 21 — регулировочное кольцо; 22 — ведущая шестерня главной передачи; 23 — распорная втулка, 25 — фланец.

Картер 17 переднего моста выполнен в виде неразъемного корпуса с развитой средней частью. Он отлит из чугуна. К средней части корпуса прикреплены крышки 1 и 13. По бокам у корпуса имеются специальные фланцы для установки крышек 9 подшипников 6 корпусов внутренних шарниров привода колес, а также для кронштейнов 19 крепления переднего моста. Внутри картера переднего моста размещаются главная передача и дифференциал.

Главная передача и дифференциал переднего моста имеют такое же устройство, как у заднего моста, и детали их унифицированы.

Привод передних колес передает крутящий момент от дифференциала к передним управляемым колесам автомобиля.

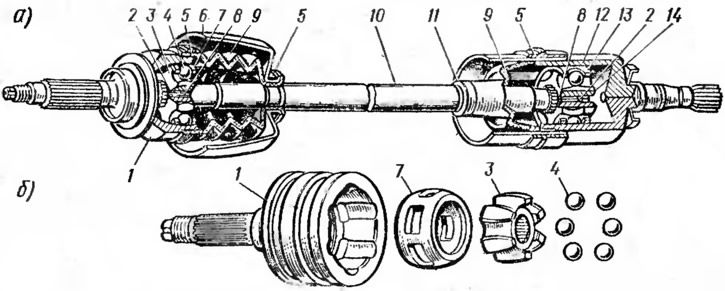

Привод передних колес (рис. 35) представляет собой карданную передачу, которая включает вал, наружный и внутренний шарниры. Вал 10 привода выполнен сплошным. На концах вала имеются шлицы для установки наружного и внутреннего шарниров привода. Наружный шарнир привода передних колес состоит из корпуса 1, обоймы 3, шести шариков 4 и сепаратора 7. Внутри корпуса шарнира и снаружи его обоймы имеются специальные канавки, в которых и размещаются шарики. Шарики обеспечивают подвижное соединение корпуса и обоймы шарнира. Обойма 3 шарнира неподвижно закреплена на шлицевом конце вала 10 стопорным 2 и упорным 8 кольцами. Шарнир защищен от пыли, грязи и влаги чехлом 9, который имеет защитный кожух 6. Корпус 1 наружного шарнира имеет шлицевой наконечник, с помощью которого он соединяется со ступицей переднего колеса автомобиля. Внутренний шарнир привода передних колес имеет конструкцию, аналогичную наружному шарниру. Однако он несколько отличается от наружного шарнира по своему устройству. Корпус 12 внутреннего шарнира также имеет шлицевой наконечник, которым он соединяется с полуосевой шестерней дифференциала переднего моста автомобиля.

Рис. 35. Привод передних колес:
а — привод в сборе; б — детали наружного шарнира привода;
1, 12 — корпуса наружного и внутреннего шарниров; 2 — стопорное кольцо: 3, 14 — обоймы наружного и внутреннего шарниров; 4 — шарик; 5 — хомут; 6 — защитный кожух чехла; 7, 13 — сепараторы наружного и внутреннего шарниров; 8 — упорное кольцо обоймы; 9 — защитой чехол; 10 — вал привода; 11 — кольцо креплении чехла.

Видео:Передний мост "Нива". Регулировка.Скачать

Chevrolet Niva Manual

Шевроле Нива Передний мост

Передний мост: 1 — передняя крышка; 2 — прокладка передней крышки; 3 — картер редуктора; 4 — ведомая шестерня главной передачи; 5 — сателлит; 6 — шестерня привода; 7 — ось сателлитов; 8 — коробка дифференциала; 9 — штуцер; 10 — регулировочное кольцо ведущей шестерни; 11 — передний подшипник ведущей шестерни; 12 — ведущая шестерня; 13 — задний подшипник ведущей шестерни; 14 — маслоотражатель; 15 — сальник ведущей шестерни; 16 — фланец ведущей шестерни; 17 — гайка крепления фланца; 18 — нижняя крышка картера; 19 — распорная втулка; 20 — пробка заливного отверстия; 21 — подшипник коробки дифференциала; 22 — корпус левого внутреннего шарнира; 23 — установочное кольцо подшипника корпуса внутреннего шарнира; 24 — сальник корпуса внутреннего шарнира; 25 — стопорное кольцо; 26 — сайлент-блок; 27 — подшипник корпуса внутреннего шарнира; 28 — крышка подшипника корпуса внутреннего шарнира; 29 — регулировочная гайка подшипника коробки дифференциала; 30 — шпилька крепления крышки подшипника дифференциала; 31 — крышка подшипника коробки дифференциала; 32 — опорная шайба шестерни полуоси.

Основные детали переднего моста — дифференциал, шестерни главной передачи и подшипники редуктора — не отличаются от соответствующих деталей заднего моста.
Совпадают и размеры сопрягаемых деталей, контрольные и регулировочные операции. Картер редуктора переднего моста снизу и спереди закрыт крышками. Полуосевые шестерни шлицами соединены с корпусами внутренних шарниров приводов передних колес.
Каждый из двух корпусов внутренних шарниров опирается на шариковый однорядный подшипник, установленный в гнезде картера.
Подшипники закрыты крышками, закрепленными на трех шпильках картера и уплотненными картонными прокладками. Крышки подшипников корпусов внутренних шарниров одновременно служат кронштейнами крепления редуктора к поперечине передней подвески.
В отверстия крышек запрессованы сайлент-блоки, через которые проходят болты крепления к проушинам поперечины передней подвески.
Нижняя крышка картера редуктора через металлические обоймы и резиновые подушки крепится к штанге стабилизатора поперечной устойчивости передней подвески. В правой верхней части картера редуктора запрессован штуцер шланга вентиляции.

Видео:Нивасик #04: Разборка и сборка РПМ НиваСкачать

Передний мост «Нива». Устройство и принцип работы переднего моста «Нивы»

Установите автомобиль на подъемник или смотровую канаву и вывесите переднюю часть автомобиля.

Снимите штангу стабилизатора поперечной устойчивости, растяжки поперечины подвески и защитную платину картера двигателя. Отсоедините амортизаторы от нижних рычагов подвески, а передний карданный вал от фланца ведущей шестерни редуктора переднего моста.

Сжав пружину подвески, отсоедините от нижнего рычага шаровой шарнир и снимите пружину, плавно разгрузив ее. Отсоедините тяги рулевого привода от поворотных рычагов.

Снимите колпак и отверните гайку подшипников ступицы колеса. Выполните те же операции на другом конце подвески.

Ослабьте стяжной хомут соединения приемной трубы с трубой глушителей, отсоедините подвеску труб и глушителей в задней части автомобиля и на коробке передач. Ключом 02.7812.9500 отверните гайки крепления приемной трубы глушителей к выпускному коллектору и снимите трубу вниз.

Отверните гайки крепления подушек передней подвески двигателя к кронштейнам поперечины передней подвески.

Поддерживая передний мост, отверните болт крепления правого кронштейна 22 (рис. 3-84) к двигателю и две гайки крепления переднего моста с левой стороны.

Приподняв двигатель на 25-30 мм, снимите передний мост в сборе с приводом передних колес.

Установка переднего моста на автомобиль проводится в последовательности, обратной снятию. При установке моста гайки и болты крепления затягивайте моментами, указанными в приложении Через маслоналивное отверстие залейте в картер переднего моста трансмиссионное масло ТАД-17и, уровень масла должен доходить до нижней кромки отверстия.

Здравствуйте! Нивоводы постоянно спорят о целесообразности отвязки редуктора переднего моста от двигателя. Мнения противоположны – от «обязательно делать» до «ни в коем случае». Доводы противников операции просты: «Заводская конструкция самая надежная».

Сторонники доработки считают, что отвязка моста снижает вибрации (а значит, продлевает ресурс редуктора), и позволяет безболезненно для полуосей производить лифт подвески. К тому же, на более поздней модели крепление моста независимое. Не буду убеждать вас в пользе этого решения, или его негативных последствиях. Я расскажу, как правильно выполнить эту работу.

Видео:Отвязка переднего редуктора НИВЫСкачать

Разборка и ремонт редуктора переднего моста

Перед снятием очищаем редуктор от грязи. Демонтированный редуктор устанавливаем на верстак.

Накидным ключом «на 10» отворачиваем восемь гаек крепления передней крышки к картеру редуктора.

Головкой «на 10» отворачиваем болт крепления стопорной пластины левой крышки подшипника коробки дифференциала…

Аналогично снимаем стопорную пластину правой крышки.

Головкой «на 19» отворачиваем четыре гайки крепления крышек подшипников коробки дифференциала.

…снимаем крышку левого подшипника коробки дифференциала.

Для снятия крышки правого подшипника вворачиваем болт в отверстие крепления стопорной пластины…

…и, потянув за болт, снимаем крышку.

Вынимаем регулировочные гайки.

Снимаем коробку дифференциала в сборе с ведомой шестерней главной передачи.

Снятие ведомой шестерни и разборка дифференциала редуктора переднего моста аналогичны соответствующим работам, описанным в разделе Разборка редуктора заднего моста.

Извлекаем из гнезда картера редуктора сальник ведущей шестерни (см. тут).

Снимаем с хвостовика ведущей шестерни маслоотражатель.

Вынимаем внутреннее кольцо заднего подшипника ведущей шестерни с сепаратором и роликами.

Вынимаем ведущую шестерню с внутренним кольцом, сепаратором, распорной втулкой и роликами переднего подшипника.

Нанося удары молотком по выколотке, выбиваем наружное кольцо переднего подшипника…

Аналогично демонтируем наружное кольцо заднего подшипника.

При подтекании масла из-под нижней крышки картера редуктора переднего моста…

…головкой «на 10» отворачиваем восемь болтов ее крепления.

…и уплотнительную прокладку.

Проверку технического состояния деталей см. в разделе Разборка редуктора заднего моста. Кроме того, проверяем состояние подшипников корпусов внутренних шарниров приводов. На посадочных местах картера редуктора не должно быть трещин и следов износа. Изношенные и поврежденные детали заменяем новыми.

Новые наружные кольца подшипников ведущей шестерни запрессовываем подходящими отрезками труб.

Сборка и регулировка редуктора переднего моста аналогичны операциям, описанным в разделе Разборка редуктора заднего моста.

Для установки предварительного натяга подшипников коробки дифференциала последовательно и равномерно затягиваем обе регулировочные гайки подшипников до достижения расстояния между крышками 0,08–0,11 мм.

Уплотнительные прокладки крышек редуктора заменяем на новые. Перед установкой наносим на прокладки герметик.

Видео:Принцип работы полного привода нивы.Скачать

Нива 2121 передний мост

Как я уже говорил ранее, на открытии охоты проявился слабый узел в моём внедорожнике:( Самое обидное в том, что почти на ровном месте.
Из-за поломки в самом начале сезона пришлось восстанавливать НИВу в самые короткие сроки. Поэтому самый рациональный вариант отпал — установка стального корпуса РПМ. Если бы не огромное желание охотиться, то тогда я пошёл по пути установки стального корпуса и отвзязки моста. Однако не стоит забывать, что при отсутствии страсти к охоте у меня бы вообще не было НИВы!

Так вот, в своём городе Новомичуринске Б/У переднего моста найти не смогли, поэтому пришлось идти по пути установки РПМ в новый корпус.

В первую очередь, нужно было извлечь старый мост. Благо у товарища в гараже, в котором стояла НИВА, имеется смотровая яма.

Полный размерКак хорошо, когда в гараже есть смотровая яма…

Приехав к обеду 17ого апреля в гараж, я начал разбирать, за 4 часа в одиночку мне удалось открутить всё, чтобы вытащить мост. Но одному извлечь очень тяжело, поэтому товарищ пришёл на помощь и вдвоём мы быстро извлекли «пациента».

• Полный размерИзвлечение переднего моста из ВАЗ 2121 НИВА
• Последовательность для извлечения моста следующая:0) сливаем масло из РПМ;1) откручиваем нижние шаровые, чтобы поворотные кулаки отвести в сторону, не забываем поддамкратить рычаги, чтобы пружина не стягонула;2) извлекаем полуоси из кулаков;3) откручиваем ШРУСа от моста;4) откручиваем мост от ДВС;5) отмечаем зубилом, как был прикручен кардан к мосту;6) домкратим мост;7) откручивам передний кардан от моста;
• с помощью напарника вытаскиваем мост.

Полный размерДля извлечения/установки переднего моста необходимо запастись двумя домкратами

На следующий день начался поиск нужных запчастей:Картер РПМ — 2121-2302020 — 1 шт. — 3 020 р.Комплект прокладок РПМ — 2121-2301015/70/308 — 1 шт. — 40 р.Шпильки М12х1,25х30 — 2 шт. — 80 р.Шпильки М6х12 — 8 шт. — 24 р.Шпильки М8х20 — 3 шт. — 15 р.Шпильки М8х25 — 3 шт. — 18 р.

Сапун — 2101-1700020 — 1 шт. — 60 р.Гайка хвостовика М16х1,5 самоконтрящаяся — 1 шт. — 35 р.Распорная втулка — 2101-2402029-01 — 1 шт. — 140 р.Подшипник — 2101-2402025 — 1 шт. — 397 р.Подшипник — 2101-2403036 — 2 шт. — 840 р.Сальник хвостовика — 2121-2302052 — 1 шт. — 100 р.

Болк крепления фланца — 2101-2202007 — 4 шт. — 20 р.

Гайка М8 самоконтрящаяся — 4 шт. — 24 р.

Полный размерЗапчасти для восстановление переднего моста на ВАЗ 2121 НИВА

После этого поехал к мастеру, чтобы он собрал РПМ в новом корпусе. После капитального ремонта были замечены за ремонтником некоторые косяки, из-за которых он мне бесплатно собрал РПМ в новом корпусе. Иначе бы процедура обошлась бы в 2 000 рублей.

А еще интересно: Двигатель Нива ВАЗ 21213: характеристики, неисправности и тюнинг «

Хочу подчеркнуть, чтобы установить РПМ в новый корпус обязательно нужно купить распорную втулку 2101-2402029-01, потому что она одноразовая:

Полный размерОдноразовая распорная втулка РПМ — 2101-2402029-01

Подшипники можно не менять, но чтобы не лазить в РПМ несколько раз лучше заменить:

Полный размерРПМ ВАЗ 2121 НИВА

Полный размерПодшипник 2101-2403036

Полный размерПодшипник 2101-2403036

Мастер сделал всё оперативно, и уже 18ого апреля вечером собранный мост был у меня на руках:

Полный размерРПМ в новом корпусе ВАЗ 2121 НИВА

Хотелось бы обратить ваше внимание на то, что шпильки вкручивать нужно с фиксатором резьбы, которые бывают двух видов: разъёмные и неразъёмные. Я использовал фиксатор резьбы разъёмный синего цвета:

1. Полный размерПередний мост ВАЗ 2121 НИВА
2. Зато теперь я знаю, какая у меня стоит главная пара:
3. Полный размерГП 2101 — 10/43

Ещё желательно было поменять подшипники и сальники на ШРУСах, но у меня не хватило рвения, чтобы за один день всё это сделать. Но не вижу в этом ничего страшного, потому что ШРУСы снимаются без снятия моста. И как-нибудь при следующем ремонте обязательно этим займусь, зч уже куплены!;)

P.S. Конечно, надо было ставить стальной корпус и сразу отвязать мост. Но тогда бы я пропустил весеннюю охоту…

P.P.S. Всем надёжных узлов и быстрого качественного ремонта!

Видео:Регулировка редуктора ВАЗ.Нива - просто о сложном. #втулка #планетарка #дифференциалСкачать

Возможные неисправности

Необходимость регулировки элементов переднего моста оценивается по наличию шумов и вибраций, возникающих в различных режимах эксплуатации ВАЗ 21214. Так, условно акустические признаки возможно разделить на две группы: • Регистрируемые постоянно; • Фиксируемые при торможении с помощью ДВС или разгоне.

По характеру звуки могут напоминать: • Вой (износ главной пары); • Хруст, «троллейбусный» гул (разрушение или перетяжка подшипников хвостовика, открученная гайка ведущего вала, подшипники полуосей, некорректная регулировка шестерен ГП редуктора); • Прерывистое «шаркание» (подшипника дифференциала). Сложность диагностики при этом заключается в обилии посторонних шумов, издаваемых другими узлами автомобиля.

Видео:Использование раздатки на ниве шевроле.Скачать

Общие сведения

• Трансмиссия – это совокупность механизмов, соединяющих двигатель с колесами.
• Передний мост – это часть трансмиссии, соединяющая передние колеса автомобиля с рамой или же с кузовом автомобиля.

О последнем и пойдет речь в статье. Передний мост легкового автомобиля может быть различным по конструкции, но в автомобилях типа «Нива-Шевроле» передний мост является неразрезным и жестко соединен с картером, так как автомобиль оснащен постоянным полным приводом. Основным достоинством неразрезного моста является то, что из-за жесткой фиксации шины изнашиваются гораздо меньше, но при этом вся вибрация с колес передается автомобилю.

Выделиться может помочь даже такой элемент, как передний мост, «Нива» использовала все его ресурсы – в отличие от заднего моста передний является не только ведущим, но и управляемым. Проходимость обеих рассматриваемых машин, Chevrole Niva и Niva 2121, заставляет завидовать множество престижных «внедорожников», так как многие современные автомобили хоть и называются внедорожниками, но при этом не имеют постоянного полного привода.

Видео:СРПМ для НИВЫ или Стальной Редуктор Переднего Моста своими руками.Скачать

Подготовка

Основному этапу предшествует подготовка, включающая: 1. Слив масла из РПМ через сливное отверстие;

2. Отсоединение карданного вала ключом на 13

3. Снятие привода правого колеса.

4. Демонтаж нижней шаровой опоры с левой стороны.

5. Удаление растяжки подвески.

6. Снятие редуктора с кронштейнов справа и слева, используя упор.

После чего следует разборка редуктора, тщательная очистка поверхностей от грязи и смазки, дефектовка компонентов.

Видео:Нивасик #03: Снимаю передний мост (РПМ) на НивеСкачать

Регулировка ведущей шестерни

Для проведения операции используется оригинальное приспособление А.95690, оправка А.70184 или аналог, изготовленный по чертежу.

Привалочная плоскость картера располагается таким образом, чтобы она приняла горизонтальное положение. Затем на постель подшипников устанавливается абсолютно ровный металлический пруток. Расстояние от прутка до оправки замеряется, вставляя в зазор под прутком регулировочные кольца из набора с шагом 0,05. Измеренное значение (базу картера) согласуется с поправкой, нанесенной на ведущей шестерне. При сборке узла рекомендуется отказаться от стандартной распорной втулки для предотвращения повторного ремонта. Вместо нее подойдет недеформируемая стальная втулка длиной 48 мм (с запасом, при необходимости — укоротить).

Во время обточки детали контролируют усилие при проворачивании шестерни (должно составлять 157–196 Н·см), для подшипников с пробегом справедлив момент 39,2–58,8 Н·см. Использование фирменного динамометра 02.7812.9501 не обязательно.

Приемлемую точность обеспечит бытовой безмен. Во время работы с ним следует намотать один конец шнура длиной 1 м на фланец, а другой – закрепить за весы. Потянув устройство в перпендикулярном направлении зафиксируйте момент проворачивания. Так, новые подшипники должны обеспечить 7-9 кг, а с пробегом – 2-3 кг.

Процесс сопряжен с заменой опорных шайб на новые – более толстые, чем ранее. На выбор предлагается 7 типоразмеров с шагом 0,05 мм в пределах 1,8-2,1 мм. Материал шайб – бронза или сталь. При этом шестерни устанавливаются плотно, но с возможностью поворота вручную.

Видео:Замена переднего моста в Chevrolet Niva. Качество запчастей ниже плинтуса.Скачать

Боковой зазор в ГП и преднатяг подшипников дифференциала

В соответствии с инструкцией боковой зазор и преднатяг подшипников регулируется с помощью приспособления А.95688/R.

При его отсутствии заданную роль выполнит штангенциркуль подходящего размера.

Чтобы обеспечить требуемый преднатяг, фиксируют расстояние относительно крышек подшипников в начале затяжки и по ее окончании. Необходимая разница между значениями – 0,2 мм.

Бокового зазора настраивается путем подведения ведомой шестерни к ведущей до исчезновения его исчезновения. Первоначально одна из гаек находится в свободном положении, другая (рабочая) – затягивается. После устранения зазора постепенно закручивают наживленную гайку, пока губки штангенциркуля не раздвинутся на 0,1 мм. Регулировка люфта останавливается при появлении легкого стука зубьев. Далее обе гайки равномерно закручиваются до расстояния 0,2 мм. О правильности проведенной работы свидетельствует равномерный люфт при любом положении шестерен.

Видео:Замена переднего редуктора на Ниве.Скачать

Дифференциал

Такой механизм представляет собой своего рода распределитель тяговых усилий, идущих от мотора на колеса. Важной особенностью является то, что последние имеют возможность вращаться с различными скоростями. Важность наличия дифференциального механизма обусловлена тем, что во время совершения маневров поворота колесо, находящееся внутри, совершает количество оборотов меньшее, если сравнить их с количеством поворотов внешнего.

При отсутствии механизма дифференциала это вызывало бы пагубные последствия, такие как износ и повреждения, ведь получалось бы следующее: одно колесо при выполнении поворота находилось бы в состоянии букса, а второе просто терлось об дорожное покрытие. Особенности конструкции трансмиссии «Нивы» предусматривают наличие 3-х дифференциалов. Они располагаются в каждом из мостов и в раздаточном механизме.

При движении машины по ровной дороге и прямолинейно дифференциалами усилие тяги разделяется поровну между всеми 4-мя колесами. При недостаточном сцеплении колес с покрытием, появлении пробуксовки дифференциалы перераспределят нагрузку на буксующее и скользящее колесо таким образом, чтобы первое получило большее усилие, а второе, соответственно, меньшее.

Мы уже упоминали УАЗ. Несмотря на многие сходства, следует понимать, что полный привод ВАЗа выполнен в стиле «пат-тайм». Это значит, что при подключении оси крепко связываются друг с другом, и вращение происходит с одинаковыми скоростями. Такое устройство накладывает некоторые ограничения на использование полного привода – возможность его применения лишь в случаях, когда дорожные условия позволяют проскальзывание. В случаях же с твердыми асфальтовыми дорогами и трассами рекомендуется переводить машину в режим монопривода.

Видео:отключение переднего моста на "ниве"Скачать

Устройство

Детали агрегата находятся в прочном металлическом корпусе, защищающем механизм от повреждений. Для смазки вращающихся частей используется трансмиссионное масло.

Усилие карданного вала, прикрученного к фланцу на хвостовике узла, передается ведущей шестерне. Далее, через сателлиты, крутящий момент распределяется между шестернями полуосей (левой и правой).

Также механизм редуктора включает подшипники, гайки, прокладки, регулировочные кольца. Для заливки масла и удаления отработки в корпус предусмотрены пробки. Ведущая шестерня, как и полуоси, оснащена сальниками, которые предотвращают утечку трансмиссионки во время движения машины. На рисунке подробно представлено устройство редуктора:

Видео:Устройство редуктора моста автомобиляСкачать

Коробка передач

Автоматическая коробка (АКПП), Радиатор АКПП, Гидроблок, Гидротрансформатор, Датчик АКПП, Декоративная накладка, Картер АКПП, Кронштейн АКПП, Мехатроник ДСГ, Поддон АКПП, Прокладка АКПП, Подушка АКПП, Ручка АКПП, Сальник АКПП, Соленоид АКПП, Термостат АКПП, Тормозная лента АКПП, Трос АКПП, Щуп АКПП, Механичаская коробка (МКПП), Масляный радиатор, Вторичный вал, Датчик коробки МКПП, Картер коробки МКПП, Кронштейн (крепление) МКПП, Кулиса, Первичный вал, Подушка коробки МКПП, Подшипник вторичного вала, Подшипник первичного вала, Привод спидометра, Прокладка коробки МКПП, Промежуточный подшипник, Ручка коробки МКПП, Рычаг переключения, Сальник вала, Сальник коробки МКПП, Синхронизатор, Трос коробки МКПП, Шестерня передачи, Вариатор CVT, Ремень вариатора

Видео:Полный комплект КПП и раздатка для монтажа на ниву БЕЗ ПРОМВАЛАСкачать

Признаки неисправности

Поломки механизма чаще всего проявляют себя в виде посторонних шумов или утечки масла. Давайте рассмотрим самые распространенные проблемы, возникающие с редуктором переднего моста, и способы их устранения.

Повышенный шум во время движения возникает в следующих случаях:

• Изношены подшипники внутреннего шарнира или дифференциала.
• Повреждены шестерни.
• В картер залито мало трансмиссионного масла.
• Неправильно отрегулированы шестерни или подшипники дифференциала.

Для устранения неисправности нужно проверить уровень трансмиссионки и при необходимости долить ее.
Также следует произвести регулировку подшипников и шестерен, а также выставить правильные зазоры и моменты затяжки. Изношенные и поврежденные детали необходимо заменить.

Шум при торможении двигателем или разгоне появляется из-за ослабленной затяжки гайки фланца или неправильной регулировке подшипников и шестерен. Такая проблема устраняется регулировкой зазоров и момента затяжки.

Также шум во время разгона и торможения двигателем появляется в результате износа одного либо нескольких подшипников. Тогда их необходимо заметить.

Стук при начале движения — это следствие износа отверстий для крепления осей. Он пропадет после замены коробки дифференциала. Иногда приходится заодно менять оси шестерен.

Утечка масла — свидетельство износа манжет сальников, слабой затяжки крепления крышки картера или повреждения уплотнений. Если течь наблюдается из-под прокладки, нужно заменить ее и затянуть резьбовые соединения. Утечка трансмиссионного масла в районе хвостовика устраняется путем замены сальника.

Видео:Ремонт и регулировка редуктора заднего моста ВАЗ, Нива.Скачать

Что такое дифференциал?

Упомянутый ранее дифференциал является устройством, распределяющим усилия на колеса. Работает это следующим образом – если одно колесо буксует, то при блокировке дифференциала усилие передается на другую пару колес и при этом автомобиль выезжает из глубокой грязи, высоких сугробов и пр. Мощные машины способны выезжать из глубокого бездорожья при сцеплении даже только одного колеса, то есть «Нива-Шевроле», передний мост которой зарылся в снег и буксует, с легкостью может выехать из западни с помощью задних колес.
Однако удобнее выезжать с помощью передних колес, так как можно видеть, куда направлен ваш передний мост, «Нива 2121», например, не позволит с комфортом выехать задом – можно упереться в какое-нибудь дерево или даже газовую трубу.

Видео:Редуктор переднего моста НиваСкачать

Как поменять?

При серьезных поломках механизма имеет смысл заменить его на новый. Для этого вам понадобится новый редуктор и небольшой комплект инструментов:

• баллонный ключ;
• домкрат (если работа выполняется на смотровой яме);
• зубило:
• молоток;
• шестигранный ключ на 12;
• накидные или рожковые ключи на 13, 17 и 27;
• шприц для заливки трансмиссионного масла;
• емкость для отработки.

Важно: замену или ремонт редуктора не удастся выполнить без подъемника, смотровой канавы либо эстакады.

Порядок работы

1. Подставить под редуктор емкость для отработки.
2. Открутить сливную, затем заливную пробки.
3. Дождаться, пока вся трансмиссионка вытечет из редуктора.
4. Открутить и снять передние колеса.
5. Открутить карданный вал от фланца на хвостовике.
6. Отстыковать и вывесить кардан.
7. Открутить крепление правой крышки от поперечины подвески.
8. Отвернуть гайки крепления и отстыковать амортизаторы от передних рычагов.
9. Раскрутить резьбовые соединения, удерживающие крышки подшипников приводов колес.
10. Открутить гайки крепления скоб, удерживающих редуктор.
11. Отвернуть гайку, удерживающую крепление левой крышки редуктора к поперечине.
12. Снять ступичные колпачок и открутить гайку ступицы правого колеса.
13. Демонтировать центрирующую втулку.
14. Сжать пружину подвески и отвернуть крепления шаровых опор.
15. Отвести поворотный кулак в сторону.
16. Отсоединить приемную трубу от выпускного коллектора.
17. Отвести редуктор назад.
18. Снять привод правого колеса.
19. Демонтировать редуктор с машины

Для установке нового узла на место необходимо выполнить операции в обратном порядке.

Важно: после монтажа редуктора не забудьте залить в него трансмиссионное масло. Иначе вскоре придется снова менять его другим

Видео:Редуктор переднего моста НиваСкачать

Ремонт

Не обязательно покупать новый узел. Можно самостоятельно заменить сальники или шестерни, а затем отрегулировать механизм. Ремонтировать механизм имеет смысл, если большинство деталей не изношены. Иначе стоит переплатить и установить заведомо рабочий узел, чтобы больше не возвращаться к ремонту.

Для ремонта и регулировки редуктора переднего моста понадобятся:

• керно;
• молоток;
• накидные ключи на 10 и 17;
• вороток с удлинителем;
• торцевые насадки на 10, 17,19;
• выколотка;
• съемник для подшипника;
• монтажная лопатка;
• штангельциркуль;
• пассатижи;
• динамометр;
• плоский щуп;
• уровень;
• тиски.

Также понадобятся новые прокладки под крышки.

Видео:Нива - вторая жизнь. 20 серия. Трансмиссия. Разбираем и проверяем состояние переднего моста..Скачать

Система рычагов

Все внедорожники активно используют все свои ресурсы, включая передний мост. «Нива» при этом умудряется использовать такие ресурсы, как нервы людей. Помимо знакомого всем рычага переключения скоростей и ручного тормоза, Niva может похвастаться еще одним рычагом, служащим для управления трансмиссией – включение пониженной передачи, возврат на повышенную передачу, блокировка и разблокировка дифференциала. При этом у тех, кто впервые сел за руль данного автомобиля, могут возникнуть большие проблемы – после включения пониженной передачи рычаг не хочет возвращаться на повышенную!
Секрет в том, что возврат возможен только при выжатом сцеплении и на низкой скорости. Некоторые водители пренебрегают инструкциями и остаются в неведении относительно общепринятого способа. Методом проб и ошибок они вычисляют, что переключение возможно при движении задним ходом по кругу при крайне низкой скорости. И хоть данный способ работает, но удобство его вызывает большие сомнения.

Видео:Блок отключения переднего моста на ниву пошаговая инструкция по установкеСкачать

Регулировка

Отрегулировать ведущую шестерню не удастся без динамометрического ключа и оправки А.70184. Также понадобится:

• уровень;
• штангенциркуль;
• плоские щупы для измерения зазоров;
• регулировочные кольца с шагом 0,05 мм;
• идеально ровный металлический пруток.

Регулировка ведущей шестерни выполняется так:

1. Горизонтально выставить привалочную плоскость картера (понадобится уровень);
2. Установить на постель подшипников металлический пруток.
3. Подкладывая регулировочные кольца, измерить расстояние от прутка до оправки.
4. Поставить регулировочное кольцо. Его толщина рассчитывается как разница между реальным зазором и значением отклонения, указанным на новой шестерне.
5. Установить вал и сопутствующие детали на место, закрепить фланец ведущей шестерни.
6. Динамометрическим ключом затянуть гайку с усилием 12 кгс.
7. Динамометром проверить момент, при котором вал ведущей шестерни начнет проворачиваться. Если это значение не соответствует показателям от 7,6 до 9,5 кгс, гайку нужно подтянуть.

Важно: момент затяжки не должен превышать 26 кгс. Если его недостаточно, необходимо заменить распорную втулку.

Регулировка зазора между деталями главной пары выполняется в несколько этапов:

• Завернуть гайку, расположенную со стороны ведомой шестерни, чтобы полностью устранить зазор.
• Используя штангенциркуль, замерить расстояние между обеими крышками.
• Затянуть вторую гайку.
• Проверить расстояние между двумя крышками. Оно должно вырасти на 0,1 мм.
• Вращая первую гайку, добиться зазора между шестернями в пределах 0,08-0,13.

Остается провернуть шестерню, одновременно проверяя зазор. Если он остается неизменным, регулировка завершена. Уменьшение или увеличение люфта во время вращения шестеренок говорит о деформации корпуса дифференциала. Его можно попробовать отторцевать на токарном станке, но лучше заменить новым.
