ГОСТ 20373-80 Редукторы и мотор-редукторы. Варианты сборки

Видео:Чтение сборочного чертежа редуктора. Чтение чертежейСкачать

Текст ГОСТ 20373-80 Редукторы и мотор-редукторы. Варианты сборки

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

Видео:Редуктор. Устройство. Конструкция. Виды и типы редукторовСкачать

РЕДУКТОРЫ И МОТОР-РЕДУКТОРЫ

Видео:Монтажные схемы и маркировка электрических цепейСкачать

ГОСТ 20373—80

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО СТАНДАРТАМ Москва

УДК 621.83.002.72:006.354 Группа Г10

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

РЕДУКТОРЫ И МОТОР-РЕДУКТОРЫ

Reducers and motor-reducers. Assembly variation

Постановлением Государственного комитета СССР по стандартам от 28 ноября 1980 г. № 5586 срок действия установлен

Несоблюдение стандарта преследуется по закону

1. Настоящий стандарт распространяется на редукторы и мо-тор-редукторы общемашиностроитсльного применения и устанавливает условные обозначения вариантов сборки.

Стандарт не распространяется на соосные редукторы и мотор-редукторы.

2. Варианты сборки и их условные обозначения приведены в таблице.

1. Условное обозначение варианта сборки характеризует взаимное расположение выходных валов и их число.

2. Вариант сборки не определяет форму выходных валов, их расположение относительно опорной плоскости и положение ее в пространстве при эксплуатации.

3. Варианты сборки редуктора и мотор-редуктора следует рассматривать в проекции на горизонтальную плоскость, которой параллельны оси выходных валов. -При этом у редукторов и мотор-редукторов со скрещивающимися осями червячный вал расположен под колесом.

1—3. (Измененная редакция, Изм. № I).

5. В мотор-редукторах допускается изображение упрощенного контура двигателя.

6. Полые валы рассматриваются как тихоходные валы с двумя концами.

Приложение (Исключено, Изм. № 1).

Редактор М. В. Глушкова Технический редактор Л. В. Вейнберг Корректор М. М. Герасименко

Сдано в наб. 23 08 83 Подп. в печ. 01.10.83 0.25 п. л. 0,10 уч.-изд. л. Тир. 10.000 Цена 3 коп.

Ордена «Знак Почета» Издательство стандартов, Москва, Д-557, Новопресненский пер., д. 3.

Вильнюсская типография Издательства стандартов, ул. Миндауго, (2/(4. Зак. 4645

Видео:Принцип работы редуктора. Виды редукторов. Курсовая.Скачать

Схемы сборки редукторов гост

Редукторы и мотор-редукторы .

В соответствии с ГОСТ 20373-94 редукто­ры и мотор-редукторы выполняют по одному из стандартных вариантов сборки, которые отличаются по количеству, взаимному расположению, форме и размерам выходных концов валов.

Условные изображения и обозначения ва­риантов сборки по ГОСТ 20373 являются со­ставной частью условных обозначений редук­торов и мотор-редукторов общемашиностроительного применения, предназначенных для привода машин, механизмов и оборудования. Стандарт не распространяется на соосные зуб­чатые редукторы и мотор-редукторы и являет­ся рекомендуемым для специальных .

Условные изображения и цифровые обо­значения вариантов сборки редукторов и мо­тор-редукторов характеризуют взаимное рас­положение выходных концов валов и их число (табл. 4).

Условные изображения и цифровые обо­значения вариантов сборки первой ступени относительно второй червячных и цилиндрическо -червячных двухступенчатых редукторов и мотор-редукторов должны соответствовать приведенным в табл. 5.

4. Варианты сборки редукторов и мотор-редукторов

1. Вариант сборки не определяет форму выходных концов валов и положе­ний опорной поверхности в пространстве при эксплуатации.

2. Вариант сборки редуктора и мотор-редуктора следует рассматривать в проекции на гори­зонтальную плоскость, являющуюся опорной поверхностью и которой параллельны оси выход­ных концов валов. При этом у редукторов и мотор-редукторов со скрещивающимися осями в горизонтальной плоскости входной вал расположен под колесом.

Читайте также: Передаточное число редуктора соболь 32381

3. Симметричность и несимметричность полого вала определяются расположением его при­соединительной части относительно оси симметрии редуктора или мотор-редуктора .

5. Варианты сборки первой ступени относительно второй червячных и цилиндрическо -червячных двухступенчатых редукторов и мотор-редукторов

1. Вариант сборки ре­дуктора и мотор-редуктора следует рассмат­ривать в проекции на горизонтальную плос­кость, которой параллельны выходной вал второй ступени и входной вал первой ступе­ни двухступенчатого червячного редуктора, а входной вал первой ступени цилиндрическо -червячного редуктора перпендикулярен этой плоскости.

2. Буквами А и Б обозначены соответст­венно первая и вторая ступень редуктора.

В табл. 4 и 5 приняты следующие обозна­чения концов валов:

— конец входного вала;

— конец выходного вала;

— — конец входного вала, направленный вверх по отношению к наблюдателю:

+ — конец входного вала, направленный вниз по отношению к наблюдателю.

На изображении варианта сборки мотор-редукторов допускается дополнительное уп­рощенное изображение контура двигателя (рис. 2).

Адрес: Россия, 450071, г.Уфа, почтовый ящик 21

Видео:Чтение чертежа на собеседованииСкачать

ГОСТ 20373-94
Редукторы и мотор-редукторы зубчатые. Варианты сборки

Купить ГОСТ 20373-94 — бумажный документ с голограммой и синими печатями. подробнее

Распространяем нормативную документацию с 1999 года. Пробиваем чеки, платим налоги, принимаем к оплате все законные формы платежей без дополнительных процентов. Наши клиенты защищены Законом. ООО «ЦНТИ Нормоконтроль»

Наши цены ниже, чем в других местах, потому что мы работаем напрямую с поставщиками документов.

Способы доставки

• Срочная курьерская доставка (1-3 дня)
• Курьерская доставка (7 дней)
• Самовывоз из московского офиса
• Почта РФ

Распространяется на редукторы и мотор-редукторы зубчатые общемашиностроительного применения, предназначенные для привода машин, механизмов и оборудования, и устанавливаетусловные изображения и обозначения вариантов сборки при их разработке, изготовлении и заказе.

Стандарт не распространяется на редукторы и мотор-редукторы зубчатые соосные, а для специальных является рекомендуемым.

Видео:SolidWorks. Настройка чертежного формата по ГОСТ ЕСКД. Часть 1Скачать

Оглавление

Приложение А (рекомендуемое) Условное графическое изображение вариантов сборки мотор-редуктора с двигателем

Этот ГОСТ находится в:

Организации:

Reducers and gear-motors. Assembly variation

Чтобы бесплатно скачать этот документ в формате PDF, поддержите наш сайт и нажмите кнопку:

Видео:Почему никто не знает об этой функции штангенциркуля?!Скачать

РЕДУКТОРЫ И МОТОР-РЕДУКТОРЫ ЗУБЧАТЫЕ

МЕЖГОСУДАРСТВЕННЫЙ СОВЕТ ПО СТАНДАРТИЗАЦИИ, МЕТРОЛОГИИ И СЕРТИФИКАЦИИ

1 РАЗРАБОТАН Научно-исследовательским и проектно-конструкторским институтом редукторостроения (НИИредуктор) Мин-машпрома Украины

ВНЕСЕН Государственным комитетом Украины по стандартизации, метрологии и сертификации

2 ПРИНЯТ Межгосударственным Советом по стандартизации, метрологии и сертификации (протокол № 6—94 от 21 октября 1994 г.)

За принятие проголосовали:

Наименование национального органа по стандартизации

Госстандарт Республики Казахстан

3 Постановлением Комитета Российской Федерации по стандартизации, метрологии и сертификации от 10 января 1996 г. № 5 межгосударственный стандарт ГОСТ 20373-94 введен в действие непосредственно в качестве государственного стандарта Российской Федерации с 1 июля 1996 г.

Читайте также: Задний редуктор toyota tundra

© ИПК Издательство стандартов, 1996

Настоящий стандарт не может быть полностью или частично воспроизведен, тиражирован и распространен в качестве официального издания на территории Российской Федерации без разрешения Госстандарта России

РЕДУКТОРЫ И МОТОР-РЕДУКТОРЫ ЗУБЧАТЫЕ

Настоящий стандарт распространяется на редукторы и мотор-редукторы зубчатые общемашиностроительного применения, предназначенные для привода машин, механизмов и оборудования, и устанавливает условные изображения и обозначения вариантов сборки при их разработке, изготовлении и заказе.

Стандарт не распространяется на редукторы и мотор-редукторы зубчатые соосные, а для специальных является рекомендуемым.

Требования настоящего стандарта являются обязательными, за исключением 3.2.

В настоящем стандарте использованы ссылки на следующие стандарты:

ГОСТ 16162-93 Редукторы зубчатые. Общие технические условия

ГОСТ 25484-93 Мотор-редукторы зубчатые. Общие технические условия

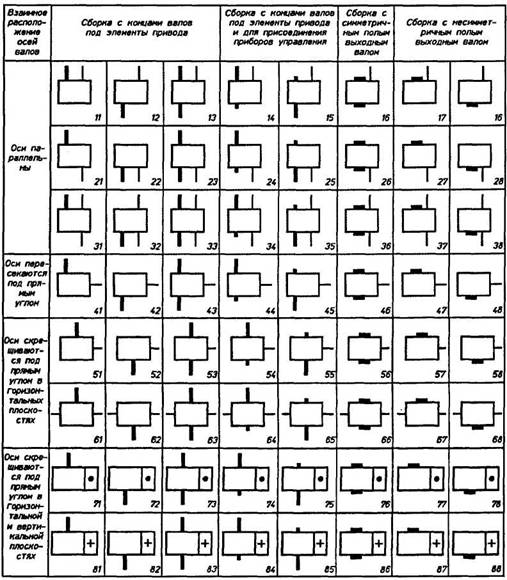

3.1 Условные изображения и цифровые обозначения вариантов сборки редукторов и мотор-редукторов характеризуют взаимное расположение выходных концов валов и их количество и должны соответствовать приведенным в таблице 1.

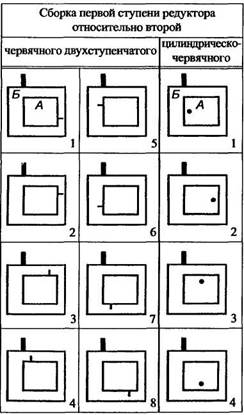

Условные изображения и цифровые обозначения вариантов сборки первой ступени относительно второй червячных и цилиндрическо-червячных двухступенчатых редукторов и мотор-редукторов должны соответствовать приведенным в таблице 2.

3.2 В мотор-редукторах на изображении варианта сборки допускается дополнительное упрощенное изображение контура двигателя.

Примечание — Примеры условного графического изображения вариантов сборки мотор-редуктора с двигателем приведены в приложении А.

Взаимное распопоженив осей валов

Сборка с концами валов под элементы привода

Сборка с концами валов под элементы привода и для присоединения приборов управления

Сборка с симметричным полым выходным валом

Сборка с несимметричным полым выходным валом

Видео:Допуски и посадки для чайников и начинающих специалистовСкачать

Редукторы и мотор-редукторы зубчатые. Варианты сборки

РЕДУКТОРЫ И МОТОР-РЕДУКТОРЫ ЗУБЧАТЫЕ

Reducers and gear-motors.
Assembly variations

1 РАЗРАБОТАН Научно-исследовательским и проектно-конструкторским институтом редукторостроения (НИИредуктор) Минмашпрома Украины
ВНЕСЕН Государственным комитетом Украины по стандартизации, метрологии и сертификации

2 ПРИНЯТ Межгосударственным Советом по стандартизации, метрологии и сертификации (протокол N 6-94 от 21 октября 1994 г.)
За принятие проголосовали:

Наименование национального органа
по стандартизации

Госстандарт Республики Казахстан

3 Постановлением Комитета Российской Федерации по стандартизации, метрологии и сертификации от 10 января 1996 г. N 5 межгосударственный стандарт ГОСТ 20373-94 введен в действие непосредственно в качестве государственного стандарта Российской Федерации с 1 июля 1996 г.

Видео:РАБОТА ЦИЛИНДРИЧЕСКОГО РЕДУКТОРА. Анимация. Детали машин.Скачать

1 ОБЛАСТЬ ПРИМЕНЕНИЯ

Настоящий стандарт распространяется на редукторы и мотор-редукторы зубчатые общемашиностроительного применения, предназначенные для привода машин, механизмов и оборудования, и устанавливает условные изображения и обозначения вариантов сборки при их разработке, изготовлении и заказе.
Стандарт не распространяется на редукторы и мотор-редукторы зубчатые соосные, а для специальных является рекомендуемым.
Требования настоящего стандарта являются обязательными, за исключением 3.2.

Видео:Черчение электрических схем по ГОСТ в VisioСкачать

2 НОРМАТИВНЫЕ ССЫЛКИ

В настоящем стандарте использованы ссылки на следующие стандарты:
ГОСТ 16162-93 Редукторы зубчатые. Общие технические условия
ГОСТ 25484-93 Мотор-редукторы зубчатые. Общие технические условия

Читайте также: Замена масла в редукторе аутлендер 3 своими руками

Видео:Solidworks. Урок 1. Шаблоны и форматки по ГОСТ ЕСКД - создание чертежаСкачать

3 ВАРИАНТЫ СБОРКИ

3.1 Условные изображения и цифровые обозначения вариантов сборки редукторов и мотор-редукторов характеризуют взаимное расположение выходных концов валов и их количество и должны соответствовать приведенным в таблице 1.

Условные изображения и цифровые обозначения вариантов cбopки первой ступени относительно второй червячных и цилиндрическо-червячных двухступенчатых редукторов и мотор-редукторов должны соответствовать приведенным в таблице 2.

Примечания 1 Вариант сборки не определяет форму выходных концов валов и положений опорной поверхности в пространстве при эксплуатации.

2 Вариант сборки редуктора и мотор-редуктора следует рассматривать в проекции на горизонтальную плоскость, являющуюся опорной поверхностью и которой параллельны оси выходных концов валов. При этом у редукторов и мотор-редукторов со скрещивающимися осями в горизонтальной плоскости входной вал расположен под колесом.

3 Элементами привода являются полумуфты, шестерни и другие детали, передающие движение на исполнительный механизм.

4 Симметричность и несимметричность полого вала определяется расположением его присоединительной части относительно оси симметрии редуктора или мотор-редуктора.

5 Символом «-» обозначен конец входного вала, а символом » » — конец выходного вала.

6 Символом » » обозначен конец входного вала, направленный вверх, а символом «|» — вниз по отношению к наблюдателю.

7 Вариант сборки редуктора и мотор-редуктора (таблица 2) следует рассматривать в проекции на горизонтальную плоскость, которой параллельны выходной вал второй ступени, а входной вал первой ступени цилиндрически-червячного редуктора перпендикулярен этой плоскости.

8 Буквами «А» и «Б» (таблица 2) обозначены соответственно первая и вторая ступени редуктора.

3.2 В мотор-редукторах на изображении варианта сборки допускается дополнительное упрощенное изображение контура двигателя.
Примечание — Примеры условного графического изображения вариантов сборки мотор-редуктора с двигателем приведены в приложении А.

3.3 В условное обозначение редуктора и мотор-редуктора должны входить цифровое условное обозначение варианта сборки по таблице 1, а для редуктора и мотор-редуктора червячного и цилиндрическо-червячного двухступенчатых — цифровое условное обозначение варианта сборки второй ступени по таблице 1 и варианта сборки первой ступени относительно второй — по таблице 2.

3.4 Структура полного условного обозначения редуктора должна соответствовать требованиям ГОСТ 16162, а мотор-редуктора — требованиям ГОСТ 25484.

Видео:Как научиться читать чертеж? Чтение чертежа для начинающихСкачать

ПРИЛОЖЕНИЕ А (рекомендуемое). УСЛОВНОЕ ГРАФИЧЕСКОЕ ИЗОБРАЖЕНИЕ ВАРИАНТОВ СБОРКИ МОТОР-РЕДУКТОРА С ДВИГАТЕЛЕМ
