Шестерня мотора стеклоочистителя фрилендер 2 (5 видео)

Ford 1422314 шестерня редуктора заднего дворника Fusion, LR Freelander 2

Шестерня для ремонта заднего рычага стеклоочистителя заднего дворника напечатана на современном 3D принтере, деталь точно повторяет оригинальную шестерню для редуктора Fusion заднего дворника LR Freelander. Деталь выполнена из ударопрочного пластика и проверена в работе на реальных машинах. Подходит для ремонта и замены шестерёнки редуктора привода заднего дворника Fusion, LR Freelander 2 и аналогичным.

На фото марка редуктора к которой подходит данная шестерня.

Содержание

Обратите внимание на расположение отверстий:
Если у вас вариант 1. то вам нужна вот эта шестеренка >>>
Характеристики оригинальной запчасти:
ЗАРЕГИСТРИРОВАТЬСЯ
Шестерня мотора заднего стеклоочистителя Land Rover, Range Rover
Бортовой журнал Land Rover Freelander TD4 2.2 (2008 г.)
Своими руками: Задний стеклоочиститель.
🎦 Видео

Обратите внимание на расположение отверстий:

Если у вас вариант 1. то вам нужна вот эта шестеренка >>>

Видео:Шестерня мотора стеклоочистителя Land Rover Freelander 2/LR2 LR072416, LR002253, LR055421Скачать

Характеристики оригинальной запчасти:

Может быть номер на шестеренки (не обязательно) 471 358

Модель: Fusion, LR Freelander 2

Комплект поставки:

Пластиковая шестерня материал PETG

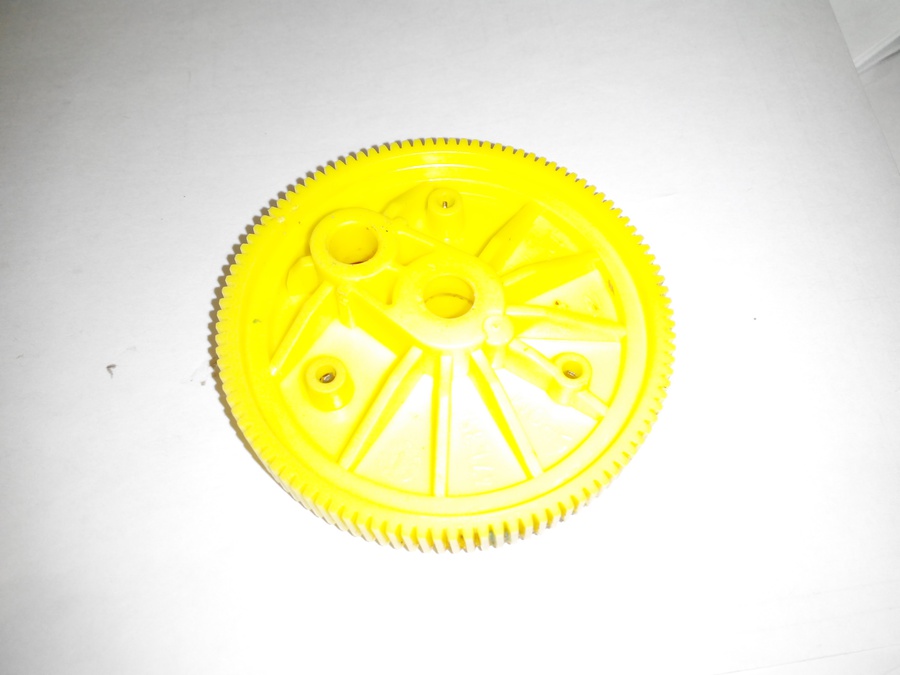

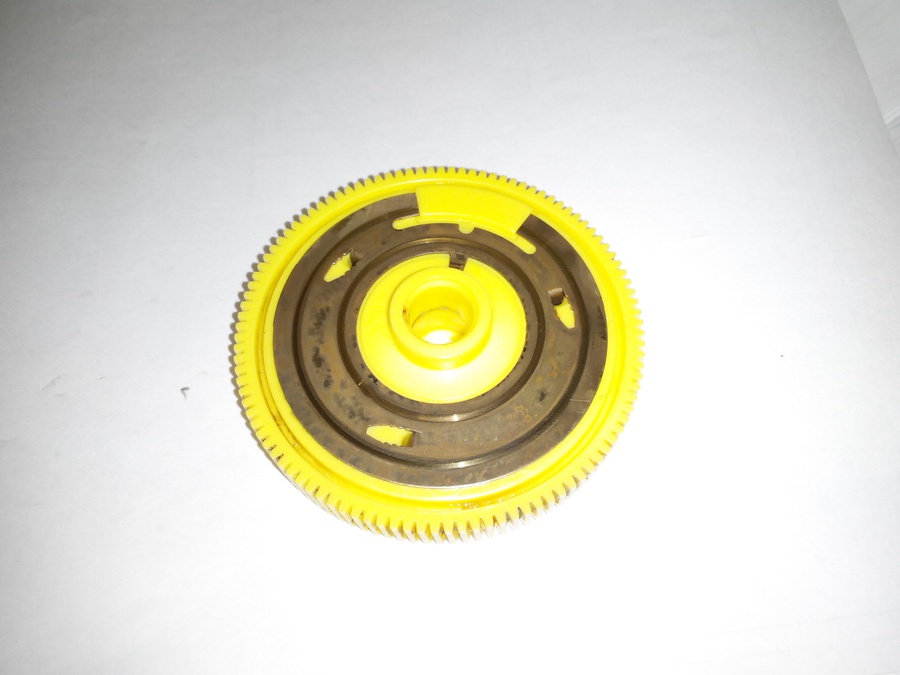

На фото показано оригинальной и напечатанной для замены детали.

Видео:Шестерня мотора стеклоочистителя Land Rover Freelander 2/LR2 LR072416, LR002253, LR055421Скачать

ЗАРЕГИСТРИРОВАТЬСЯ

Группа: Член Клуба
Сообщений: 37
Регистрация: 24.1.2013
Из: Москва
Пользователь №: 50 463

Марка машины:
FREELANDER 2/LR2

Коллеги, проблема, которая освещалась тут неоднократно.
98% — что накрылась шестерня в моторчике заднего стеклоочистителя (Фрилендер 2009 г.в.).
Т.е гудит, скрежет, щетка делает не полный оборот и зависает. Сам моторчик шурупит, вертит, пыхтит
Нужен специалист, кто реанимирует мне его и скажет, сколько это займет времени и и какова стоимость?
Поискал б/у — но самый дешевый за 4500 и не факт, что он не накроется через месяц использования
Спасибо за помощь. Живу в Люберцах, если кто будет рядом, вообще супер.

P.S.: и еще маленькая оказия выпала заглушка ступицы.
Диск Реплика
Радиус Название Цвет Размер PCD Вылет Диаметр
R18 » (LAND ROVER LR 639) S 8 x 18 5 x 108 55 63.4

Может у кого нибудь есть неликвид одна штука или две лежат бесхозные

Понравилась тема? Полезная? Поделись c друзьями в соцсетях:

Видео:ремонт моторчика дворников Freelander 2 / Ford fiesta /Ford FusionСкачать

Шестерня мотора заднего стеклоочистителя Land Rover, Range Rover

Деловые линии, ПЭК, КиТ, Энергия и др.

Курьерские службы (Major, SPSR, СДЭК и др.)

Яндекс-Деньги, QIWI и PayPal

Комплектация:

Применимость:

Range Rover MK3 (2002-2012)
Land Rover Freelander (1998-2006)

ВАЖНО. Перед сборкой подключите мотор, не устанавливая на автомобиль (либо подайте питание на моторчик), и дайте ему поработать вхолостую (без нагрузки) 1-2 минуты. После установки шестерни обильно смажьте сервопривод незамерзающей эластичной смазкой.

Видео:Шестерня мотора стеклоочистителя BMW 61617200510Скачать

Бортовой журнал Land Rover Freelander TD4 2.2 (2008 г.)

Видео:Ремонт моторчика заднего дворника Land Rover Freelander 2Скачать

Своими руками: Задний стеклоочиститель.

Более чем за 4 года владения Фрилом у меня накопилось определенное количество информации по данному автомобилю. Вообще, такой срок владения и пробег в 120 000 км наталкивает на желание написать большой отзыв, но для этого надо найти время и соответствующее настроение — и с одним и с другим пока тяжело. Поэтому в неком обозримом будущем постараюсь небольшими заметками описать то, с чем сталкивался в процессе эксплуатации и как смог решить какие-то проблемы своими руками, не меняя на новое. Описание постараюсь сопровождать фото материалами для большей наглядности.

Весной 2016 года стал замечать, что задний стеклоочиститель сначала перестал очищать сектор в 180 градусов (стало где-то 110-120 градусов), через некоторое время начал останавливаться в процессе работы, а потом в вовсе перестал двигаться. Беда эта не редкая и постигает не только Фрилы, но и большинство машин, у которых шток крепления поводка стеклоочистителя и сам двигатель с редукторной частью выполнены единым блоком. В процессе работы уплотнения на штоке теряют свою герметичности и вода, вперемешку с грязью, начинает проникать внутрь механизма. Внутри возникает коррозия, происходит заклинивание зубчатой передачи и двигатель не может её провернуть. На Фрилах моторчик стеклоочистителя оснащен термопредохранителем и при заклинивании происходит его отключение. Так что ничем особо страшным самому двигателю это не грозит, поэтому нет нужды менять узел на новый. Достаточно просто его снять, разобрать, очистить от ржавчины, смазать и собрать в обратной последовательности, попутно поправив проблему с герметичностью.

Ниже провожу описание процесса разборки-сборки с фото и комментариями:

1) Для начала необходимо отсоединить поводок со стеклоочистителем, для этого у основания поводка поднимаем пластиковый защитный колпачок и откручиваем гайку. Сдергиваем поводок вверх, т.к. до меня его ни разу не снимали, мне пришлось применить широкую плоскую отвертку в качестве рычага (данный процесс не фотографировался).

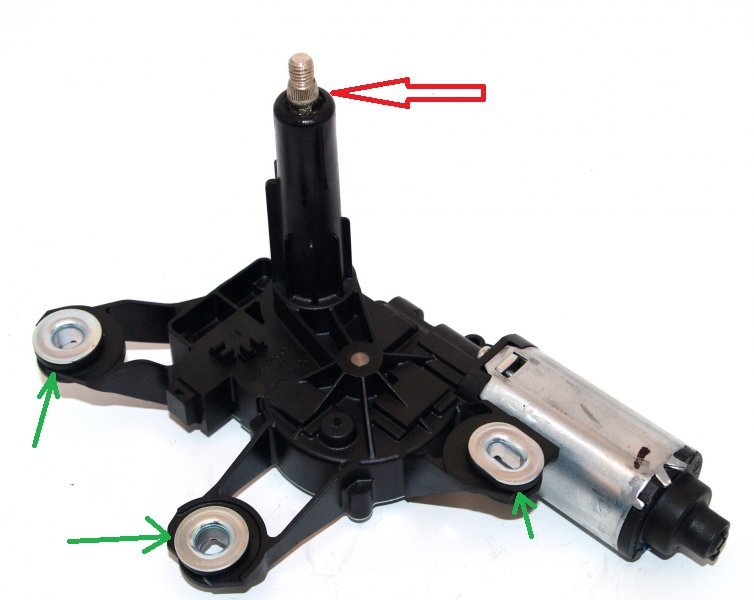

2) Внешний вид проблемного узла в сборе, красной стрелкой указано место, где происходит потеря герметичности и через него начинает попадать грязь.

Зеленым отмечены места крепления к кузову, т.к. всё это добро находится внутри задней двери, то не подвержено погодным воздействиям — откручивается и снимается легко и проблем не вызывает.

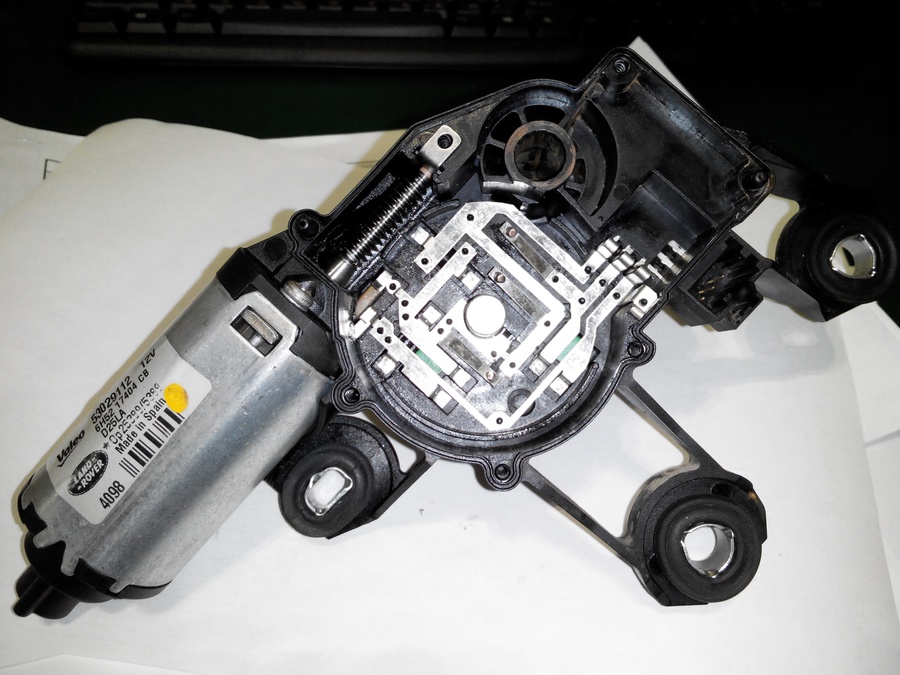

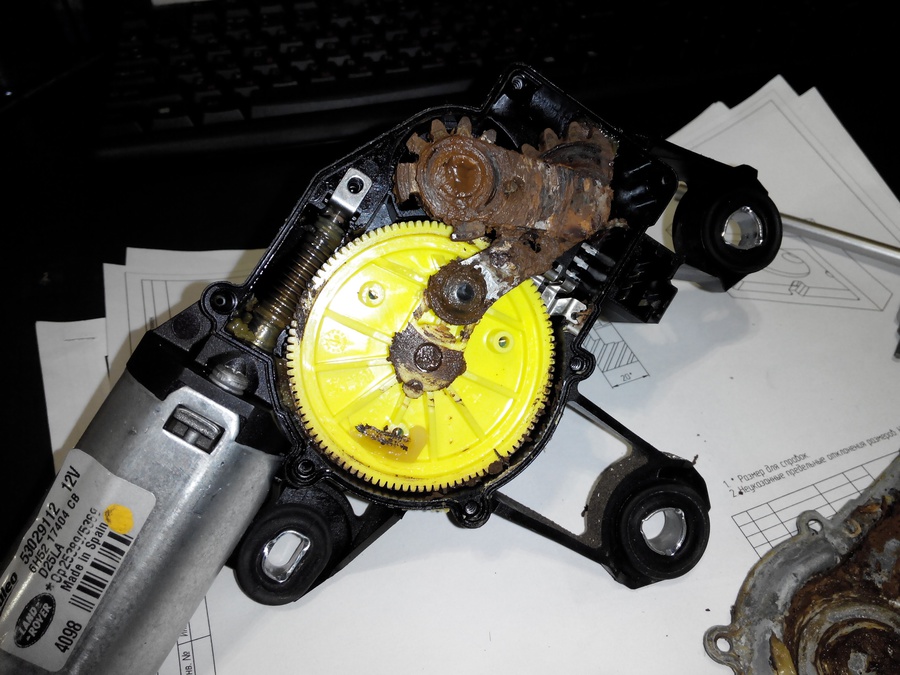

3) Далее откручиваем 7 винтов крышки редукторной части. И наблюдаем примерно следующую картину:

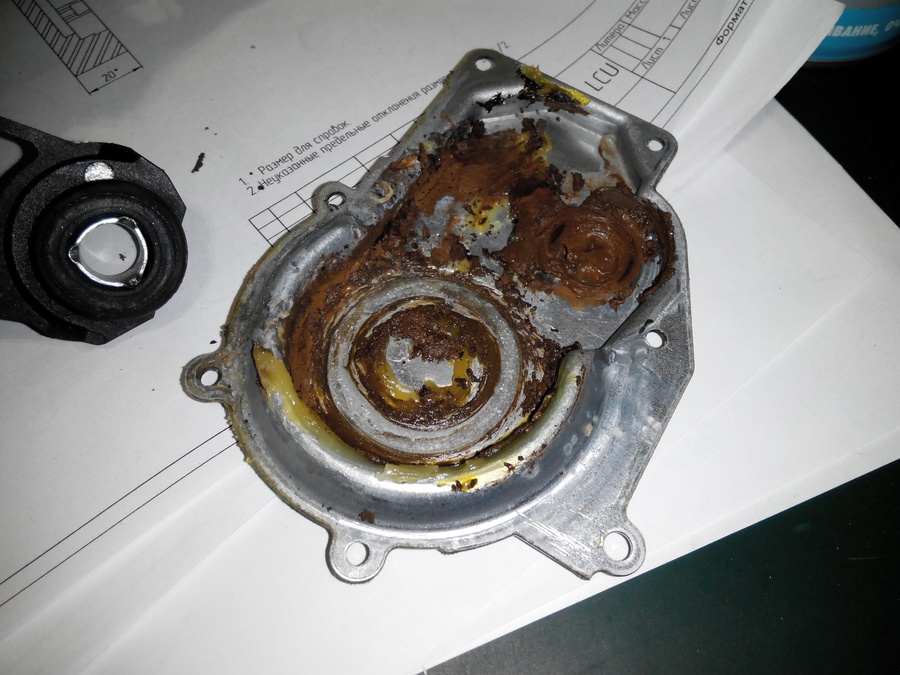

С внутренней стороны крышки ещё осталась заводская смазка, но скопившаяся грязь и ржавчина мешают свободному ходу механизма.

4) Легким постукиванием по штоку со стороны резьбы (нужно накрутить гайку, чтобы не повредить резьбу и стучать каким-то мягким материалом, например — медь) вытаскиваем шток с двумя шестернями и тягой.

На фото уже очищенная деталь, изначально зубчатая передача отказывалась двигаться от руки.

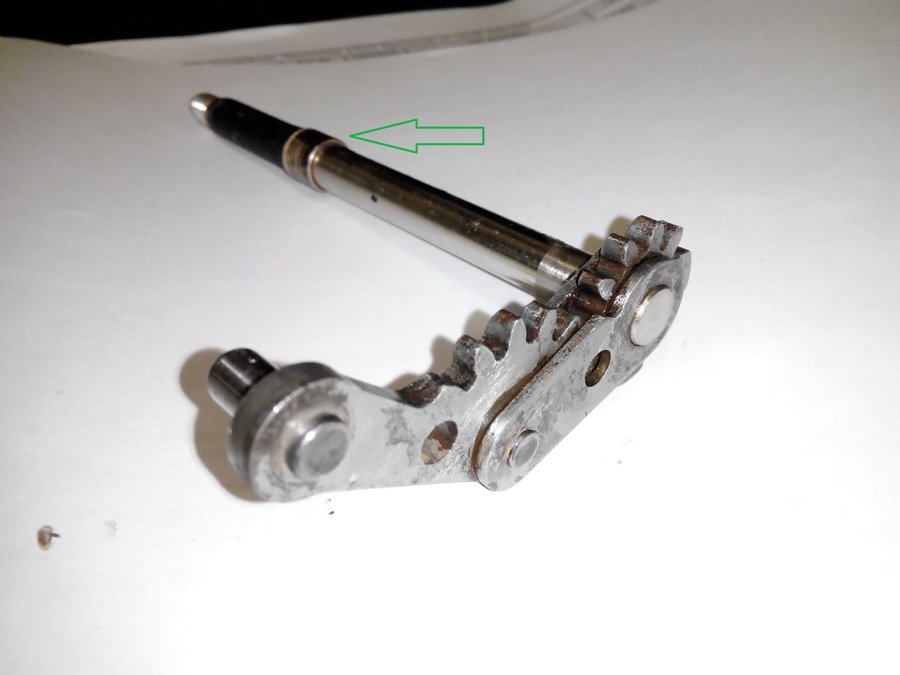

На втором фото стрелкой указано место, которое выполняет роль своеобразного подшипника скольжения для распределения нагрузки со штока на корпус и, попутно, должно герметизировать весь узел. Из-за естественной выработки образуется зазор. В идеальном варианте нужно проточить шток и запрессовать на него бронзовую втулку, которая восстановит заводскую геометрию и не даст проникать воде. Но в моем случае выработка была не значительна и я просто заполнил всю часть корпуса выше данного места густой низкотемпературной смазкой.

5) Далее очищаем внутреннюю часть от загрязнений и наносим на контактную группу защитную смазку (я использовал спрей для защиты клемм аккумулятора).

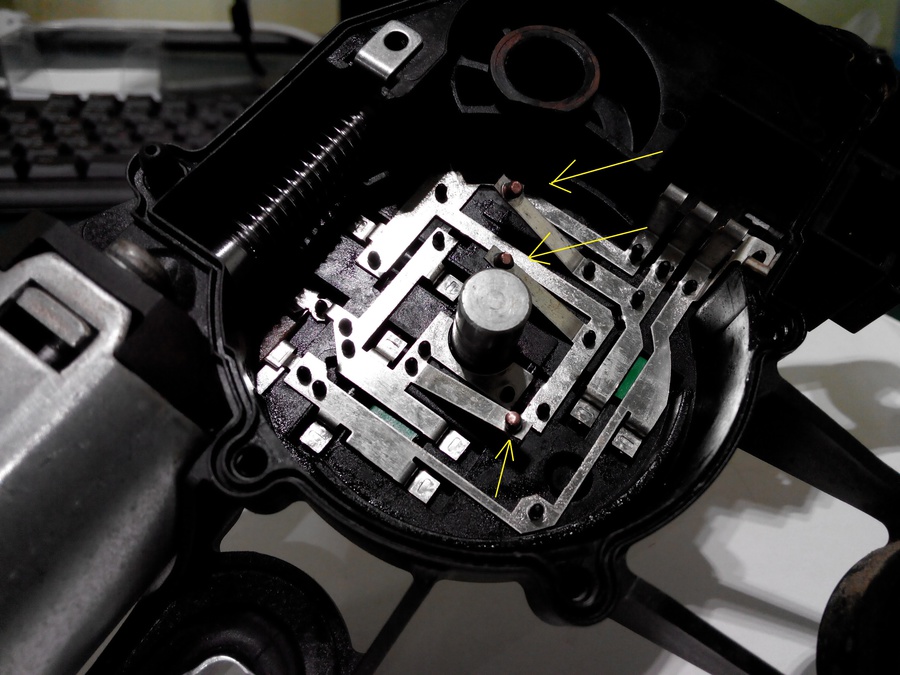

6) В контактной группе зачищаем мелкой наждачной бумагой и отгибаем вверх (чуть-чуть, без фанатизма. ) три контакта указанные стрелочками

7) Очищаем зубчатое колесо

8) Собираем все в обратном порядке, не забывая смазывать все зубчатые и червячную передачи.

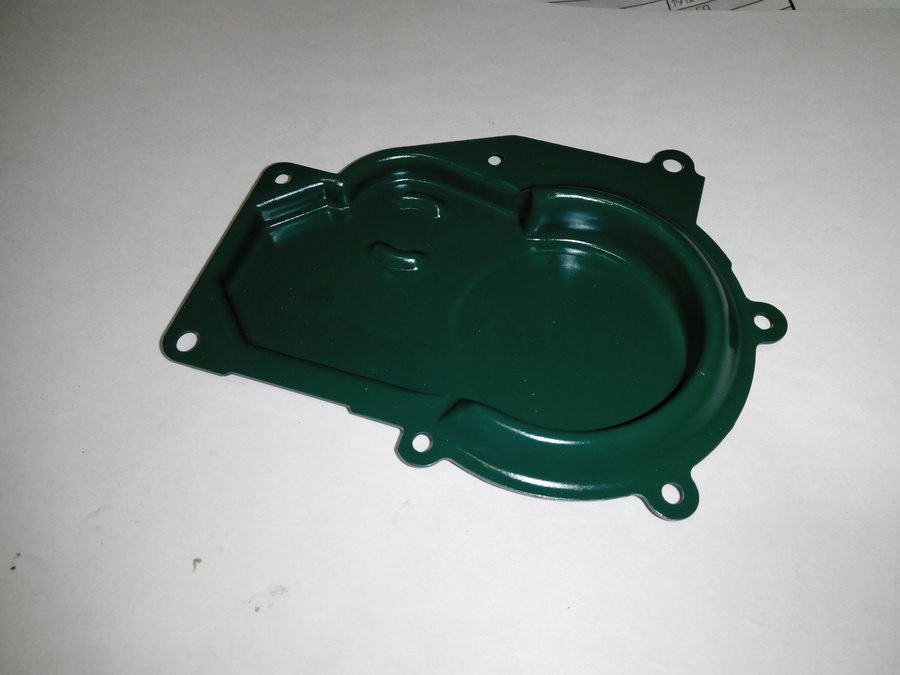

9) Зачищаем и красим крышку

10) Устанавливаем узел на машину и радуемся тому, как легко и непринужденно двигается стеклоочиститель.

В пластике корпуса по периметру прилегания крышки имеется канавка. Изначально хотел установить в неё уплотнительный шнур, но передумал, решив, что без него из редукторной части сможет вытекать вода (следы данного явления были обнаружены при снятии).

В каталоге запчастей LR эта деталь имеет номер LR033226, разброс цен, на момент написания, составляет от 9 600 до 11 200 рублей. Выше описанная нехитрая процедура позволяет восстановить работоспособность стеклоочистителя потратив на это 2 часа с перекурами ?

Надеюсь, что кому-нибудь данный алгоритм сможет пригодиться.
