Шейперные валы для рейсмуса (8 видео)

Строганием обрабатывают металлические и деревянные заготовки. С помощью этого процесса будущей детали придают необходимую форму и качество поверхности. Рабочие валы в строгальных станках называют строгальными валами.

Содержание

Классификация строгальных валов
Классификация станков для обработки поверхности
Типы рейсмусовых станков и особенности выбора
Подающие валы для рейсмуса
🎬 Видео

Видео:Срок службы пластин шейперного вала. Shaper plates` life timeСкачать

Классификация строгальных валов

В строгальных станках применяются следующие виды режущих валов:

горизонтальные верхние;
горизонтальные нижние;
прямые;
валы с фасонными ножами;
шейперные;
секционные.

По геометрическим размерам все они делятся на две категории: тонкие и толстые. К толстым относятся валы, имеющие толщину от 8 до 12 мм. Их длина составляет от 50 до 1200 мм. Наиболее часто строгальные валы изготавливают длиной 200 мм, 400мм и ножевой вал 600 мм. Ширина варьируется от 80 до 100 мм. К тонким относятся ножи с размерами: толщина 2,5-5 мм, длинна такая же, как у предыдущих, ширина равна 40 мм.

По форме они бывают круглые и квадратные. Современные производители выпускают большое количество разновидностей строгальных ножей. Это вызвано постоянным совершенствованием технологии обработки деталей, стремлением дизайнеров создавать всё боле оригинальные конструкции, борьбой за экономию ресурсов и сокращением времени на обработку.

Самые простые имеют цилиндрическую конструкцию, в которую вмонтированы специальные ножи. Таким образом, создаётся режущий инструмент для деревообрабатывающего станка.

Секционный — конструктивно выполнен в виде отдельных секций. Такая конструкция позволяет осуществлять подачу заготовок, у которых имеется различная толщина. Подобная конструкция строгального вала значительно снижает время на обработку детали.

Шейперный вал отличается от остальных тем, что сами ножи располагаются по спирали. Кроме этого они повёрнуты на небольшой угол относительно направления оси самого вала. Применение такой конструкции позволяет обеспечить плавный вход ножей в обрабатываемую деталь. Повышается качество обрабатываемой поверхности и исключается эффект надрыва поверхности деталей.

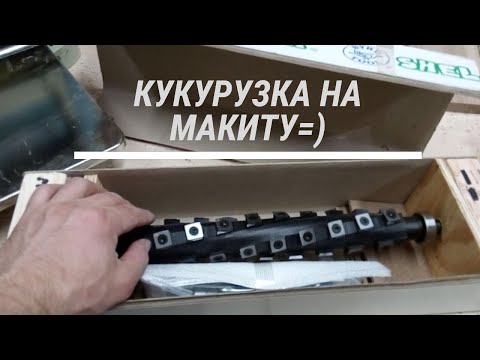

Особое место занимают строгальные валы, которые имеют наименование «кукуруза». Их конструкция достаточно многообразна. Самыми простыми являются шейперные. Они представляют собой стержень, на котором нарезано специальное сечение. С его помощью осуществляют обработку детали. Более сложные, относящиеся к классу кукуруза – это режущий инструмент наборной конструкции. Отдельные детали представляют собой резцы, расположенные таким образом, что они отдалённо напоминают кукурузный початок. Если подходить более строго к терминологии, они имеют более точное наименование — фрезы.

Сегодня многие производители ножей для рейсмусов и фуганков пытаются добиться многофункциональности, высокого качества обработки и снижения уровня шума. Так ножевой вал JET «helical» относится к категории сегментированных строгальных валов. В своём составе он имеет большое количество лезвий, выполненных из твёрдых сплавов. За счёт этого удалось добиться высокого качества обработки и существенно снизить уровень шума.

В этом же направлении двигались разработчики ножей «Xylent». После нескольких лет научной и экспериментальной работы им удалось создать ножи с пониженным уровнем шума. Этот вал специально был разработан для рейсмусовых, фуговальных и комбинированных станков Scm.

К высококачественным строгальным ножам профессионалы относят ножи марки Tersa (Терса). Их конструкция имеет следующую особенность. Ножи устанавливаются в специальные выемки на валу, которые крепится на шпинделе станка или в головку фрезы.

Читайте также: Изготовление валов с термообработкой

Наиболее распространёнными и относительно недорогими являются строгальные валы, которыми оснащаются деревообрабатывающие станки муравей. К этому классу относиться и строгальный вал Белмаш. Он достаточно прост и оснащён тремя ножами, но показывает достаточно неплохое качество обрабатываемых поверхностей.

Видео:Ставим хеликал на Dewalt 735. О чем не рассказывают американские мастера.Скачать

Классификация станков для обработки поверхности

Подобные станки бывают трёх видов:

односторонние;
двухсторонние;
четырёхсторонние.

Однако независимо от количества обрабатываемых сторон, от которого зависит точность и качество детали, основным элементом является применяемый режущий инструмент. С его помощью на деревообрабатывающем оборудовании производят: доски высокого качества, погонажные изделия (плинтусы, наличники, паркет), элементы строительной отделки. Используя различные виды такого инструмента, с хорошо заточенными ножами можно производить конечную отделку любой поверхности (горизонтальной, вертикальной, наклонной).

При изготовлении деревянных изделий применяется более подробная классификация таких станков:

продольно строгальные;
поперечно строгальные;
рейсмусовые;
фуговальные.

На современном оборудовании часто несколько операций совмещается. Это позволяет экономить время на доведение деталей до нужного качества и сократить затраты энергии.

Видео:Вал Helical (кукуруза) и строгальный вал с прямыми ножами. Helical VS straight knivesСкачать

Типы рейсмусовых станков и особенности выбора

Данные рекомендации помогут вам разобраться с типах рейсмусовых станков и на что необходимо обращать внимание при выборе станка.

После формирования базовой поверхности заготовки, необходимо сформировать ее толщину. Толщину можно задать и на фуговальном станке, но в этом случае, серьезно потерять в производительности.

Для формирования толщины изделия используются рейсмусовые станки. Которые работают от уже сформированной базовой поверхности.

Рейсмусовые станки различаются по:

1) Количеству опор рейсмусового стола (2 или 4)
2) Типу строгального вала (вал с плоским ножом или шейперный вал)
3) Ширине рабочего стола
4) Типу привода перемещения рабочего стола

По количеству опор рейсмусовые станки бывают 2-х опорные, или 4-х опорные, реже 3-х опорные.

Рассмотрим самые основные группы: 2-х опорные и 4-х опорные станки.

Рейсмусовые станки с двумя опорами как правило относятся к станкам легкого класса. Данная конструкция реализована на станках WoodTec SR 400 (600) ECO и SR 400 (630).

По центру стола равноудаленно от краев расположены две винтовые опоры, которые из-за своей конструкции не предусматривают возможность люфта в процессе обработки, для 100% исключения люфта дополнительно на выходе стол фиксируется 2-мя винтовыми зажимами, что гарантирует стабильность выставленного положения стола.

Конструкцией с четырьмя опорами обладают станки с уже тяжелого класса. Данная конструкция более дорогая, и сложна в обслуживании. Из- за этого данные станки не представлены в номенклатуре станков WoodTec.

По типу строгального вала станка различаются на:
1) Станки с 4-х ножевым прямолинейным валом
2) Станки с шейперными валами

Станки с прямолинейным валом имеют ряд преимуществ:

Преимущества	Недостатки
4-х ножевой прямолинейный вал	Невысокая стоимость Простота замены инструмента	Образование кинематической волны Возможное образование опережающей трещины
Шейперный вал	«Тянущий рез» Высокое качество строганной поверхности Низкий уровень шума Избежание образования опережающей трещины	Сложность замены инструмента Высокая стоимость

Читайте также: Холодильник аристон работает компрессор а не морозит

Станки WoodTec поставляются с 4-х ножевым прямолинейным валом, и с шейперным валом (серия W)

По ширине обработки рейсмусовые станки бывают на 400 мм, 600 мм, 800 мм. и выше.

Как правило, самые популярные модели — это станки с шириной обработки на 400 мм, 600 мм.

В номенклатуре WoodTec представлены станки именно на эти ширины.

По типу привода стола станки различаются:
1) С механическим приводом перемещения
2) С электромеханическим приводом
3) Привод перемещения стола при помощи программатора

В станках WoodTec используется самый простой и надежный способ перемещения стола – механический.

Оператор вращает ручку маховика, и тем самым перемещает стол вверх либо вниз. Данный способ является очень точным, т.к. перемещение и конечное положение контролируется оператором.

На станках с электромеханическим приводом перемещения подающего стола, перемещение стола вверх-вниз осуществляется при помощи электродвигателя, но точная настройка ведется в ручную.

Привод перемещения подающего стола при помощи программатора, устанавливается на станках тяжелой серии. И представляет собой перемещение стола на заранее установленное значение. Данная система является очень прогрессивной, но как и все новое, и технически сложное, имеет один большой нюанс — а именно сложность наладки и калибровки.

Ознакомиться с полным ассортиментом рейсмусовых станков вы можете в разделе «Рейсмусовые станки»

Если у Вас остались вопросы, ждем ваших писем или телефонных звонков.

Видео:Этот рейсмус сразу с шейперным валом - обзор JWP13HHСкачать
