3.1.1. Заземляющие проводники должны соответствовать указаниям п.п. 1.7.113-1.7.118 ПУЭ.
3.1.2. Защитные проводники должны соответствовать указаниям п.п. 1.7.121-1.7.125, 1.7.127 ПУЭ.
3.1.3. Использование металлических оболочек трубчатых проводов и изоляционных трубок, несущих тросов тросовой электропроводки, металлорукавов и свинцовых оболочек проводов и кабелей в качестве заземляющих и защитных проводников запрещается.
3.1.4. Разборные соединения в цепях заземления или уравнивания потенциалов должны быть доступны для осмотра, доступ к месту соединения может быть непосредственным или с помощью специального инструмента.
3.1.5. При использовании сторонних проводящих частей в качестве заземляющих и защитных проводников следует учитывать возможность их отсоединения и демонтажа. При этом должна обеспечиваться целостность цепей заземления, защиты или уравнивания потенциалов.
3.1.6. Каждая часть электроустановки, подлежащей подключению к цепи защиты или заземления, должна быть присоединена при помощи отдельного ответвления. Последовательное включение в заземляющий или защитный проводник частей электроустановки не допускается (рис. 11).
Рис. 11. Правильное (а) и неправильное (б) присоединение частей электроустановок
1 — магистраль заземления; 2 — заземляемая часть электроустановки;
3 — ответвление к магистрали заземления
Примечание. К ответвлению от магистрали 3 могут быть присоединены вторичные ответвления (двухступенчатая иерархическая схема), при условии, что подключаемое оборудование и/или конструкции являются принадлежностью одного агрегата и/или сооружения.
3.1.7. Заземляющие и защитные проводники следует прокладывать горизонтально или вертикально, допускается также прокладка их параллельно наклонным конструкциям зданий.
В сухих помещениях магистрали заземления (уравнивания потенциалов) в виде полосы можно прокладывать непосредственно по строительным основаниям, в сырых и особо сырых помещениях и в помещениях с химически активными веществами полосы следует прокладывать на опорах. В качестве опор используются закладные изделия в железобетонных основаниях, держатели шин заземления К 188 У2 (рис. 12), при этом расстояние от поверхности основания до заземляющих проводников должно быть не менее 10 мм.
Держатели крепятся к строительным основаниям приваркой, с помощью дюбелей или шурупами.
Опоры крепления заземляющих проводников следует устанавливать с соблюдением следующих расстояний, мм:
| на прямых участках (между креплениями) | 600-1000 |
| на поворотах (от вершин углов) | 100 |
| от мест ответвлений | 100 |
| от нижней поверхности съемных перекрытий каналов | 50 |
| от уровня пола помещения | 400-600 |
Рис. 12. Держатель шин заземления:
1 — место пристрелки; 2 — отверстие для крепления шурупами;
3 — отгибаемый элемент; 4 — место установки круглого проводника; 5 — место установки плоского проводника
3.1.8. В местах ввода в здания, перекрещивания с трубопроводами, железнодорожными путями и других, где возможны механические повреждения, заземляющие проводники и защитные проводники уравнивания потенциалов должны иметь механическую защиту.
3.1.9. Проходы неизолированных проводников через стены и перекрытия внутри здания следует выполнять, как правило, с непосредственной заделкой мест прохода, в том числе если проход выполняют в трубах. В этих местах заземляющие проводники не должны иметь соединений и ответвлений (рис. 13). Размеры проема должны быть минимальными, обеспечивающими свободный проход проводника.
При пересечении заземляющими проводниками дверных и стенных проемов, каналов и т. п., необходимо выполнять обходы с открытой прокладкой проводников.
Если открытая прокладка проводника невозможна, допускается обход заземляющего проводника в стальной трубе (рис.14).
Рис. 13. Проходы заземляющего проводника сквозь стену (а), через перекрытие (б),
1 — заземляющий проводник из полосовой стали;
2 — гильза (стальная тонколистовая толщиной 1 мм); 3 — штукатурка
Рис. 14. Обход заземляющим проводником дверных и других проемов снизу
3.1.10. В электроустановках до 1 кВ допускается замоноличенная прокладка заземляющих и защитных проводников в стене, под чистым полом, в фундаментах оборудования и т. п.
В наружных установках заземляющие и защитные проводники допускается прокладывать непосредственно в земле, в полу, в площадках, в фундаментах и т. п.
3.1.11. У мест ввода защитных проводников в здания следует устанавливать опознавательные знаки по ГОСТ 21130-75* «Изделия электротехнические. Зажимы заземляющие и знаки заземления. Конструкция и размеры».
3.1.12. Защитные проводники должны иметь отличительную окраску в соответствии с указаниями ГОСТ Р 50462-2009:
Защитные проводники должны быть идентифицированы посредством двухцветной желто-зеленой комбинации.
Примечание 1 — Для однозначной идентификации определенного защитного проводника может потребоваться дополнительная маркировка.
Примечание 2 — Для PEN-, PEL- и РЕМ-проводников требуется дополнительная цветовая маркировка.
Комбинация желтого и зеленого цветов предназначена только для идентификации защитного проводника.
Желто-зеленая цветовая комбинация должна быть такой, чтобы на любых 15 мм длины проводника, где применяют цветовое обозначение, один из этих цветов покрывал не менее 30 % и не более 70 % поверхности проводника, а другой цвет покрывал остаток этой поверхности.
Читайте также: Форд мондео давление в шинах летом
Если неизолированные проводники, используемые в качестве защитных проводников, поставляют с окраской, они должны быть окрашены в желто-зеленый цвет или по всей длине каждого проводника, или в каждом отсеке или блоке, или в каждом доступном месте. Если для цветовой идентификации используют липкую ленту, то должна быть применена только двухцветная желто-зеленая лента.
Примечание 3 — В тех случаях, когда защитный проводник может быть легко идентифицирован посредством его формы, конструкции или положения, например концентрическая жила, допускается не выполнять цветовое обозначение по всей его длине, однако концы или доступные места должны быть идентифицированы графическим символом @ или желто-зеленой двухцветной комбинацией, или буквенно-цифровым обозначением «РЕ».
Примечание 4 — Если сторонние проводящие части используют в качестве защитного проводника, то допускается не выполнять их идентификацию цветами.
PEN-проводники, когда они изолированы, должны быть маркированы посредством одного из следующих способов:
желто-зеленым цветом по всей их длине и, кроме того, метками синего цвета на их концах и в точках соединений;
синим цветом по всей их длине и, кроме того, метками желто-зеленого цвета на их концах и в точках соединений.
Примечание — Дополнительные синие метки можно не наносить на концы PEN-проводников внутри электрического оборудования, если соответствующее требование имеется в стандарте на это электрооборудование.
PEL-проводники, когда они изолированы, должны быть маркированы Желто-зеленым цветом по всей их длине и, кроме того, метками синего цвета на их концах и в точках соединений.
Если возможна путаница с PEN- или РЕМ-проводником, на концах PEL-проводника и в точках соединений должно быть указано буквенно-цифровое обозначение согласно 6.2.4.
Примечание — Дополнительные синие метки можно не наносить на концы PEL-проводников внутри электрического оборудования, если соответствующее требование имеется в стандарте на это электрооборудование
РЕМ-проводники, когда они изолированы, должны быть маркированы желто-зеленым цветом по всей их длине и, кроме того, метками синего цвета на их концах и в точках соединений.
Если возможна путаница с PEN- или PEL-проводником, на концах РЕМ-проводника и в точках соединений должно быть указано буквенно-цифровое обозначение согласно 6.2.5.
Примечание — Дополнительные синие метки можно не наносить на концы РЕМ-проводников внутри электрического оборудования, если соответствующее требование имеется в стандарте на это электрооборудование.
5.3.6 Защитные проводники уравнивания потенциалов
Защитные проводники уравнивания потенциалов должны быть идентифицированы посредством желто-зеленой двухцветной комбинации, которая определена в 5.3.2.
3.1.13. В местах пересечения температурных и осадочных швов зданий на заземляющих проводниках необходимо устанавливать компенсаторы с проводимостью, равной или большей проводимости заземляющего проводника такой же длины.
3.1.14. При использовании стальных труб электропроводки в качестве заземляющих проводников их следует соединить между собой и с оболочками электрооборудования.
3.1.15. Заземление тросов, катанки или стальной проволоки, используемой в качестве несущего троса, необходимо выполнять с двух противоположных концов присоединением к магистрали заземления или защиты при помощи сварки (рис. 15). Для оцинкованных тросов следует использовать их механическое соединение с защитой места соединения от коррозии.
3.1.16. Гибкие вводы должны быть заземлены.
Рис. 15. Примеры заземления тросов: а) трос (проволока стальная) для гибкого токопровода, непосредственное присоединение; б) трос (канат стальной) для подвески кабеля, присоединение
1 — несущий трос; 2 — кабель с незаземленной оболочкой или броней;
3 — проводник заземления; 4 — гильза
Заземление гибкого ввода (рис. 16) следует осуществлять путем подключения одного конца ввода к стальной трубе электропроводки с помощью трубной муфты, а второго конца — к вводному устройству электрооборудования с помощью вводной муфты. В этом случае, если труба используется в качестве единственного заземляющего (защитного) проводника, она должна быть соединена с корпусом перемычкой. Перемычка не требуется, если для заземления используется специальный проводник.
Рис. 16. Заземления гибкого ввода (К 1080 УЗ- К 1088 УЗ) или комплекта ВГ:
1 — труба электропроводки; 2 — трубная муфта; 3 — трубный штуцер; 4 — винт;
5 — колпачок пластмассовый; 6 — электромонтажный шланг (металлорукав с полимерным покрытием); 7 — проводник заземления (перемычка); 8 — полоска-пряжка;
9 — муфта вводная; 10- вводный штуцер; 11 — установочная заземляющая гайка;
12 — оболочка электрооборудования; 13 — флажок
3.1.17. Соединение заземляющих и защитных проводников между собой должно выполняться в соответствии с указаниями ГОСТ 10434-82 «Соединения контактные электрические. Классификация. Общие технические требования» для 2-го класса соединений.
3.1.18. Заземляющие зажимы должны соответствовать требованиям ГОСТ 21130-75* «Изделия электротехнические. Зажимы заземляющие и знаки заземления. Конструкция и размеры», а также ГОСТ 12.2.007.0-75* «ССБТ. Изделия электротехнические. Общие требования безопасности».
Читайте также: Индекс нагрузки шин nokian
Не допускается использование для заземления болтов, винтов, шпилек, выполняющих роль крепежных деталей.
Видео:ЗАЗЕМЛЕНИЕ ДОМА ЗА ТРИ ЧАСА #ShortsСкачать
Заземление в частном доме своими руками
Собственный контур заземления — отличительный признак действительно продуманной и качественной системы электроснабжения. Его устройство весьма примитивно, практическая же польза — неоценима. Монтаж своими руками не займёт много времени, а правильное исполнение контура гарантирует его многолетнюю исправную работу.
Видео:Заземление в промышленном помещении по стене металла полосаСкачать
Выбор места для размещения контура
Чтобы определить место, подходящее для забивки электродов заземления, нужно пройти процедуру, именуемую согласованием трасс инженерных коммуникаций. Поскольку длина электродов, как правило, больше глубины залегания линий электропередач, связи и трубопроводов, риск их повреждения абсолютно реален при работе в черте города. Поэтому сначала ознакомьтесь с планами прокладки трасс коммуникаций, запрос можно оставить в местной городской администрации.
Это может быть связано с небольшими денежными издержками, однако получать ордер на земляные работы почти никогда не требуется. С согласованием связан один интересный момент: вы снимаете с себя ответственность за повреждение линии, если её нет в реестре подземных коммуникаций. При этом даже если в идеально подходящем месте уже проложены подземные трассы, вы сможете легко их обойти, пользуясь указанными значениями защитных зон и точками привязки.
Располагая контур, обратите внимание на параметры грунта. Обладателям отчёта по геоморфологии местности рекомендуется располагать основные заземлители в как можно более низкой точке верхнего водоупора, насыщенной влагой. Также предпочтительны места затенённые, вблизи сливных ям или дренажных колодцев, в мелиорационных канавах. Вода с растворёнными ионами солей (в умеренном количестве) придаёт хорошую проводимость грунтам даже тех категорий, в которых она начисто отсутствует при иссушенном их состоянии.
Ещё один критерий оценки местности — отношение уровня грунтовых вод к глубине погружения основных заземлителей. Если есть возможность устроить контур на дне подвала или смотровой ямы — лучше ей воспользоваться. Исключение составляют участки, насыщенные агрессивными жидкостями: септики, сливные и компостные ямы. Также следует избегать близости с деревьями, активно поглощающими воду, например, берёзой или ивой.
Видео:монтаж качественного контура заземления своими рукамиСкачать
Удельное сопротивление грунта и расчёт электродов
Передача электрического потенциала литосфере происходит со всей поверхности металлических электродов через металлизированные частицы почвы и содержащуюся в грунте влагу. Учитываться должно всё: от шероховатости поверхности металла до пористости грунта и плотности посадки в нём стальных заземлителей.
Геоморфологический профиль и таблица удельных сопротивлений грунтов — вот что берётся за основу расчёта сопротивления распространению тока через основные заземлители. Рекомендуется пользоваться пособием «Нормы устройства сетей заземления» за авторством Р.Н. Карякина, где есть исчерпывающая информация для вычисления нужных параметров, а также описана техника использования естественных заземлителей (обсадок скважин, свай или трубопроводов).
В реальности подробный расчёт выполняется редко, обычно исходные данные принимаются худшими из возможных для конкретных условий размещения. Требуемые характеристики достигаются увеличением либо длины электродов (что более предпочтительно), либо их числа. Запасом прочности обеспечивается длительный срок эксплуатации контура: покрываясь ржавчиной, электроды сильно теряют в проводимости, поэтому к ним периодически добивают новые.
Расчёт начинают с допустимого сечения элементов системы заземления, их проводимость должна соответствовать мощности электрического подключения заземляемой системы. В большинстве случаев используется профили из углеродистой стали, их сечение не должно быть меньше 80 мм 2 . Для нержавеющей стали этот показатель составляет 60–70 мм 2 . Сечение принято заведомо завышать для компенсации коррозионного воздействия почвы.
Второй вопрос — общая площадь поверхности. В качестве основных заземлителей следует использовать угловую сталь, тавр или двутавр — изделия с сечением незамкнутой формы, контактирующие с грунтом всеми сторонами. Сопротивление одиночного заземлителя или его участка определяется как удельное сопротивление грунта, его окружающего, делённое на π — кратное значение основного линейного размера (для вертикально стержня это его длина).
Результат нужно умножить на безразмерный коэффициент формы (для вертикального стержня это половина натурального логарифма от четырёхкратной длины, поделённая на периметр сечения). Для примера, вертикальный электрод длиной 2,5 метра из угловой стали 50х50 мм коэффициент составит почти 1,25, сопротивление растеканию (при залегании заземлителей целиком в суглинке) составит 8,3 Ом.
Общее сопротивление вертикальных заземлителей описывается как сумма их обратных значений:
- 1 / R = 1 / R1 + 1 / R2 + . + 1 / Rn
Таким образом, для достижения нормативного значения в 4–6 Ом потребуется не менее двух электродов по 2,5 метра, по аналогии можно рассчитать варианты с другим подходящим числом или длиной заземлителей.
Читайте также: Vw tiguan датчики давления в шинах установка
Видео:Расчёт площади гидроизоляции с заведением на стеныСкачать
Как быстро забить основные заземлители
Когда требуемые расчёты выполнены, наступает очередь монтажа. Тривиальная, на первый взгляд, задача забить электроды в землю может обернуться испорченным металлопрокатом просто из-за незнания механики процесса.
Грунт на глубине более метра достаточно плотный и находится под давлением. Почва плотно обжимает стальной стержень, при этом силы трения препятствуют погружению и растут вместе с площадью соприкосновения при каждом ударе. Мороки добавляют встречающиеся на пути обломки твёрдой породы, иногда электрод разумнее выдернуть и вбить в новом месте.
Заземлители нужно правильно заточить перед забивкой. Общий угол скоса острия должен быть порядка 30–35º. От края острия нужно отступить около 40 мм и свести спуск под более тупым углом, около 45–50º. Тавр, двутавр и швеллер могут иметь несколько спусков, прутья до 24 мм рекомендуется острить ковкой с медленным отпуском.
Перед забивкой электродов их нужно удалить друг от друга не менее чем на 230 см, более двух (N) вертикальных заземлителей располагают на вершинах равностороннего N-угольника. Под каждый электрод нужно выкопать или пробурить лунку глубиной 35–50 см чтобы основное тело проводника находилось как можно глубже. Бурить лунки в полную глубину не рекомендуется. Откопанные приямки соединяются между собой траншеями, по которым будет скрыто проложена обвязка электродов.
Забивать стальные стержни лучше всего вручную, кувалдой около 7–10 кг. Да, вибрационное погружение работает лучше, но соответствующее оборудование не так просто достать и допускается его использовать не везде. Основная проблема при забивании — деформация хвостовика от частых ударов, поэтому бить нужно через бабку специальной формы, надевающуюся сверху на электрод и не позволяющую ему согнуться или расплескаться сверх меры. Также можно периодически обрезать УШМ край электрода по мере сплющивания или подливать в приямок воду небольшими порциями.
Видео:Контур заземления. Подробный монтаж! + нормы и правилаСкачать

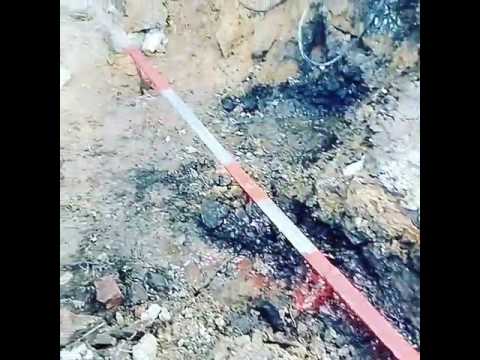

Обвязка контура, вывод шины
Вертикальные электроды должны полностью находиться под слоем почвы не менее 20–30 см, на этом же уровне располагаются все горизонтальные заземлители. Для связки используется стальная полоса 4х40 мм или выше, поставленная на ребро. С электродами она соединяется дуговой сваркой, суммарная длина шва должна составлять не менее половины периметра сечения.
От контура остаток полосы прокладывается под грунтом до стены здания с ВРУ. Чтобы не разрушать отмостку фундамента, полосу можно проложить поверх неё, закрепив дюбелями быстрого монтажа, либо устроить подкоп и проход через огильзованное отверстие. Шину заземления нужно закрепить к стационарной конструкции как минимум в двух точках, к концу приваривается болт М10 с двумя шайбами и гайкой.
Монтаж контура завершается нанесением защитного покрытия на места сварки, это может быть краска или обычный битум. После заземлители засыпают грунтом, тщательно его трамбуя.
Видео:Не подключай заземляющую жилу если заземления нет!Скачать
Проверка нормативных параметров, обслуживание контура
Под болт на выводе шины зажимают медный однопроволочный провод (ПВ-1) сечением не ниже 6 мм 2 . Он следует как основной защитный проводник к ВРУ и далее разделяется по всей системе заземления к каждому потребителю электроэнергии, который нуждается в уравнивании потенциалов.
Обычно сопротивление линий системы заземления считается удовлетворяющим нормативному при использовании на ответвлениях медного провода от 2,5 мм 2 , а также стального прутка или полосы сечением от 50 мм 2 . Система заземления обычно не предусматривает разрывов при ветвлении, общее сопротивление между ВРУ и самой удалённой точкой должно находиться в районе 4–6 Ом.
Растекание тока по основным заземлителям проверяется с помощью грунтового мегаомметра: он меряет сопротивление между металлическими частями системы заземления и временными электродами, забитыми в почву на 50 см в 15 и 20 метрах от контура. Результаты измерений служат основанием для подписания технических условий и допуска электросети к эксплуатации.
Замер сопротивления заземления: 1 — измеритель сопротивления заземления; 2 — контур заземления; 3 — временные электроды
Обслуживания, как такового, контур заземления не требует. Достаточно исключить ведение земляных работ в месте его расположения и следить, чтобы грунт не пересыхал. Также следует исключить попадание агрессивных жидкостей на почву. Это замечание связано с тем, что часто перед периодическими (и нормируемые ПУЭ и ПБЭЭ) замерами сопротивления почву поливают, например, раствором поваренной соли. Это временно улучшает проводимость почвы и, как следствие, сопротивление растеканию снижается. Но в таких условиях контур просуществует физически всего 1,5–2 года.
